Auto zusammenbauen

Video

Schritte

Bitte befolgen Sie die untenstehenden Schritte, um den Zusammenbau des Autos abzuschließen.

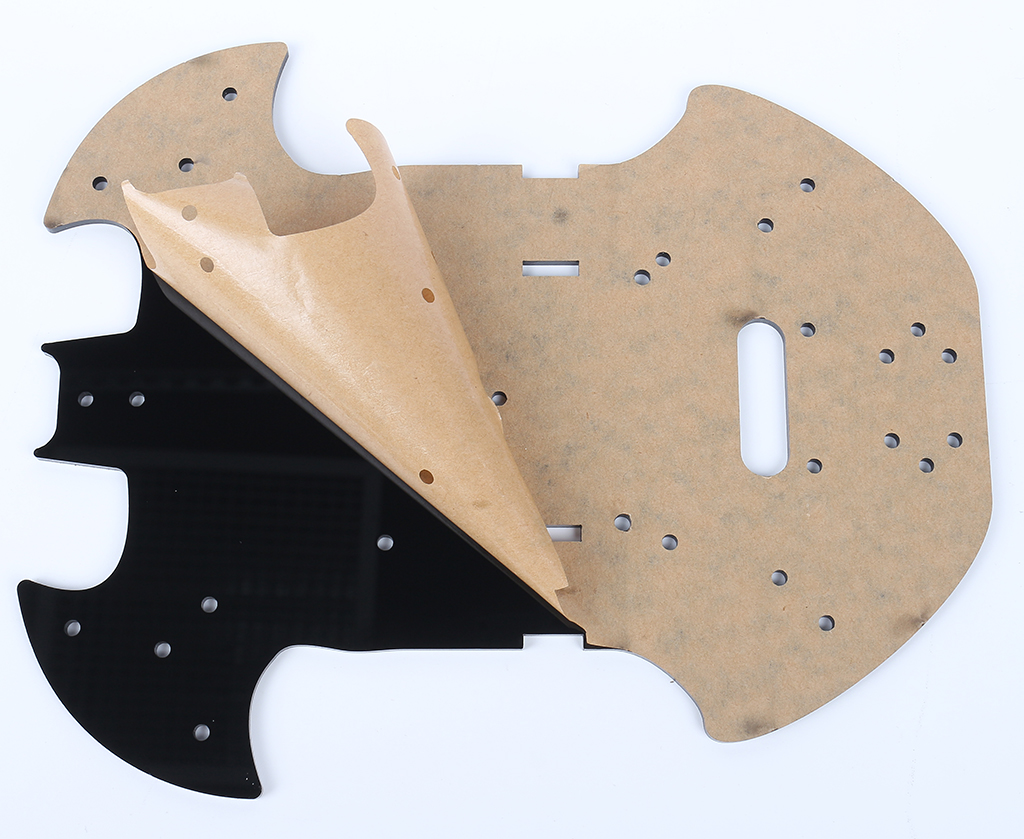

1. Entfernen Sie die Schutzfolie vom Acryl.

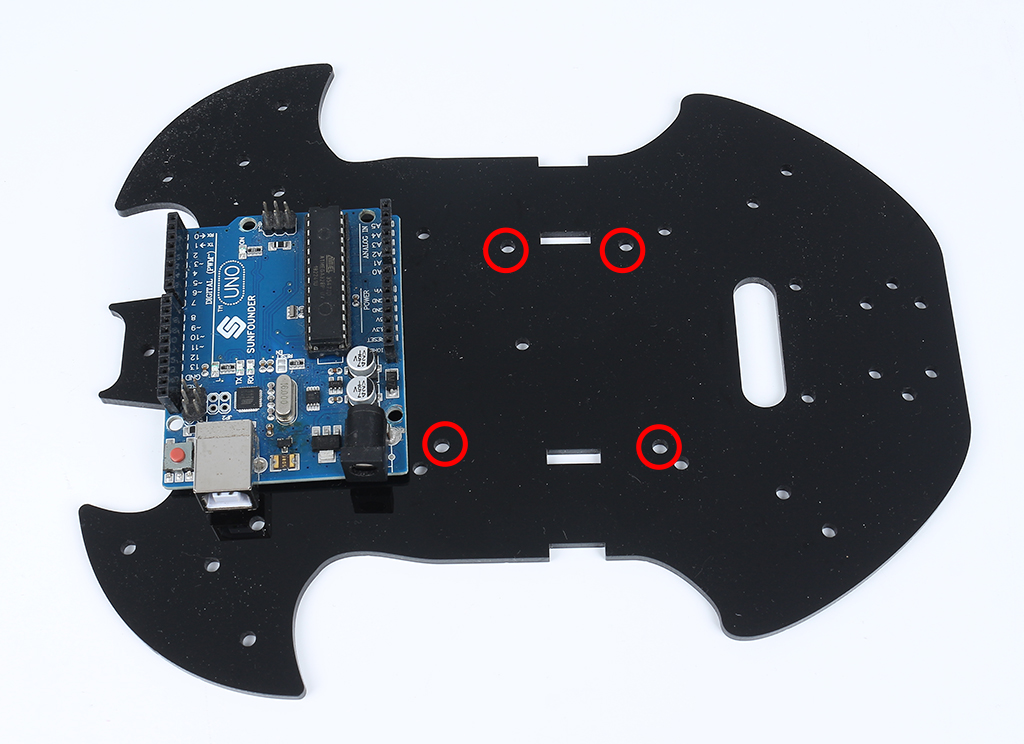

2. Legen Sie die Platine wie im Bild gezeigt auf den Tisch. Die Seite, die dasselbe Loch wie das R3-Board hat, nennen wir A; die Rückseite ist B. Dies wird Ihnen helfen, Fehler während des Zusammenbaus zu vermeiden.

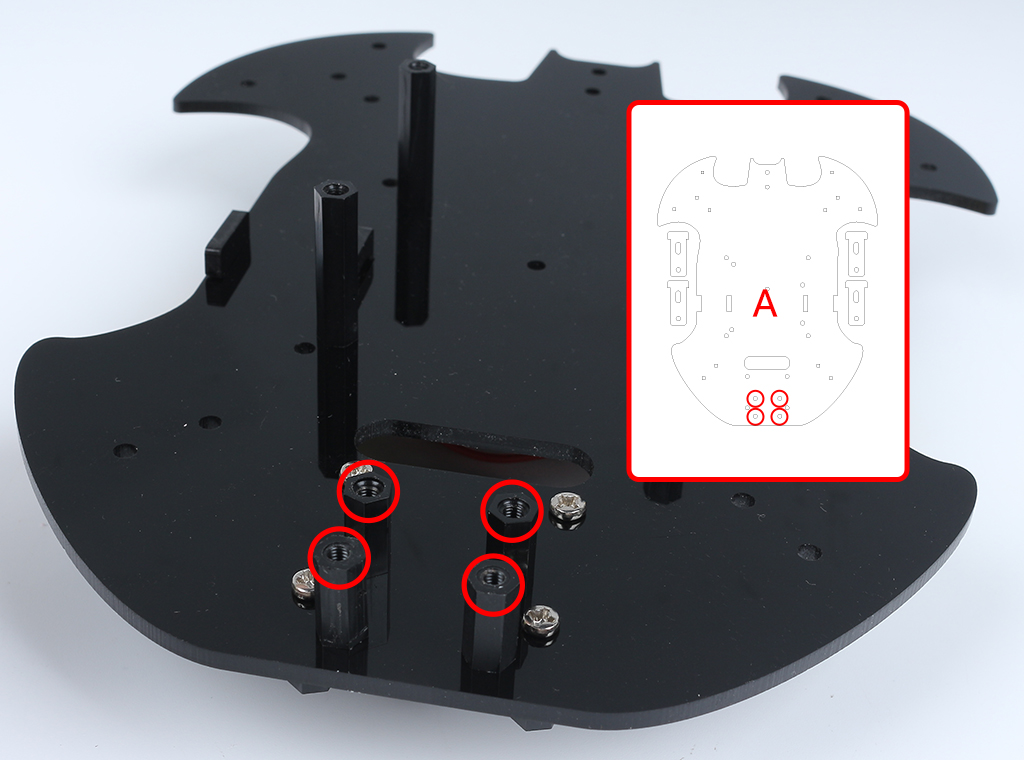

3. Montieren Sie den M3x24mm Abstandshalter mit M3x6mm Schrauben wie unten gezeigt.

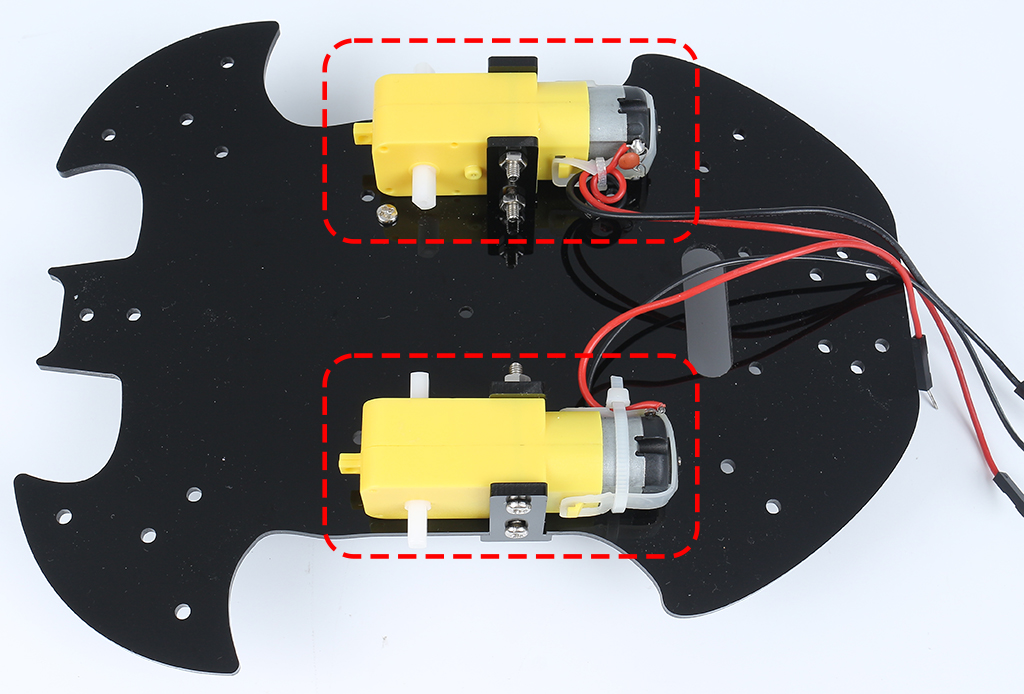

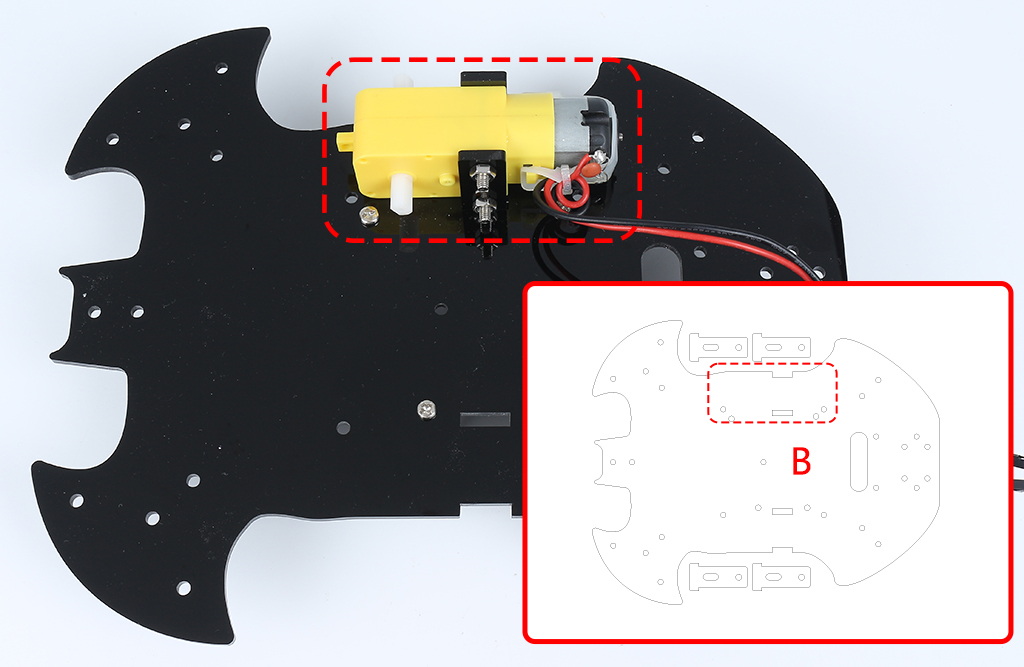

4. Drehen Sie die Platte zu Seite B und verwenden Sie M3x30mm Schrauben und M3 Muttern, um den TT Motor anzubringen. Zwei Details hier: 1 - die Ausgangswelle zeigt zur fledermausförmigen Seite; 2 - das Motorkabel zeigt nach innen.



5. Montieren Sie einen weiteren TT Motor. Achten Sie dabei auf die gleiche Ausrichtung der Ausgangswelle und die Richtung des Kabels.



6. Verwenden Sie M3x6mm Schrauben, um den M3x10mm Abstandshalter wie unten gezeigt zu montieren.

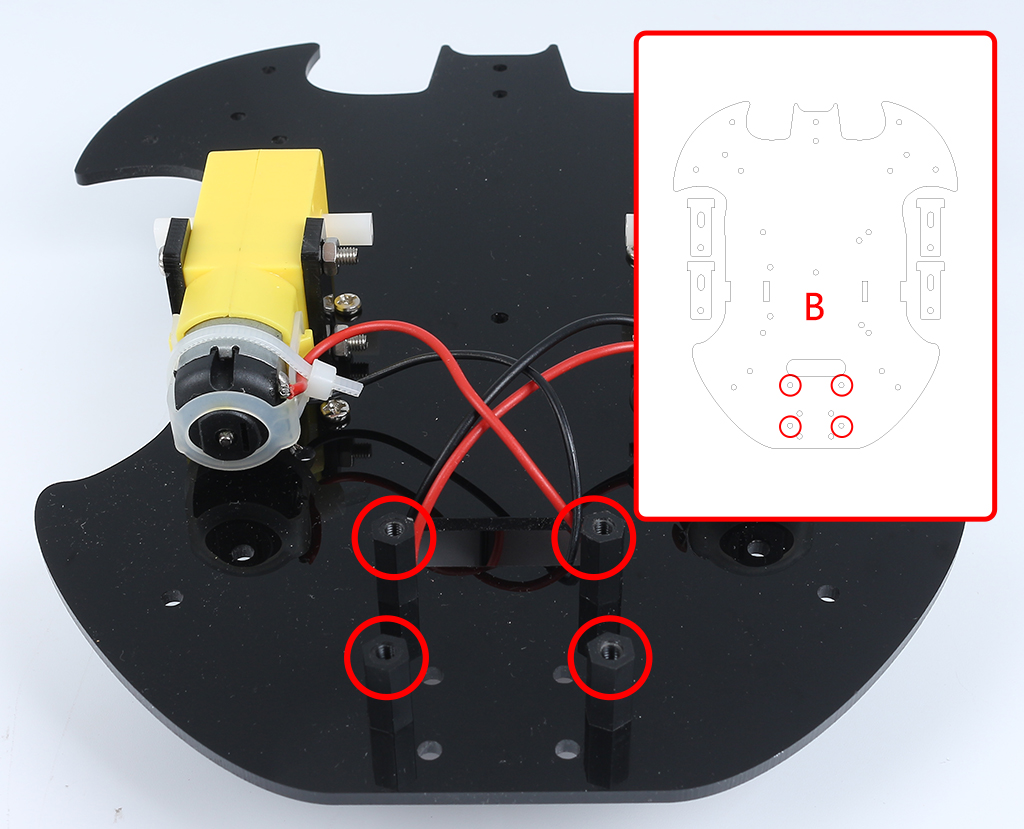

7. Befestigen Sie den M2.5x11mm Abstandshalter mit M2.5x6mm Schrauben an der Rückseite des Autos.

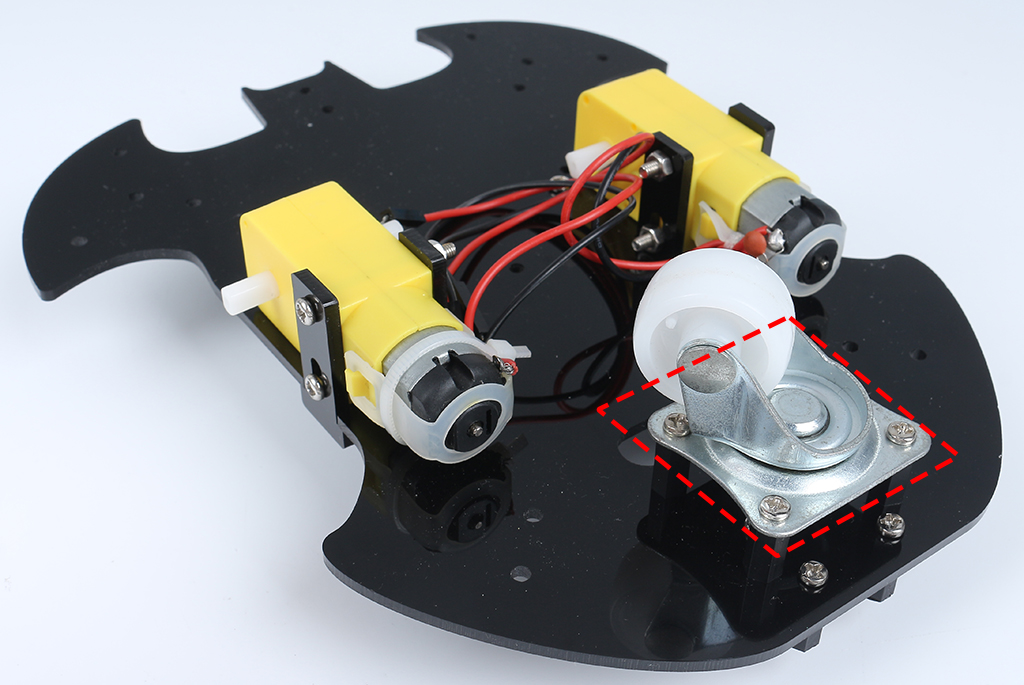

8. Verwenden Sie M3x6mm Schrauben, um das Universalrad zu montieren.



9. Setzen Sie die beiden Räder auf und die Grundstruktur des Autos ist fertig.

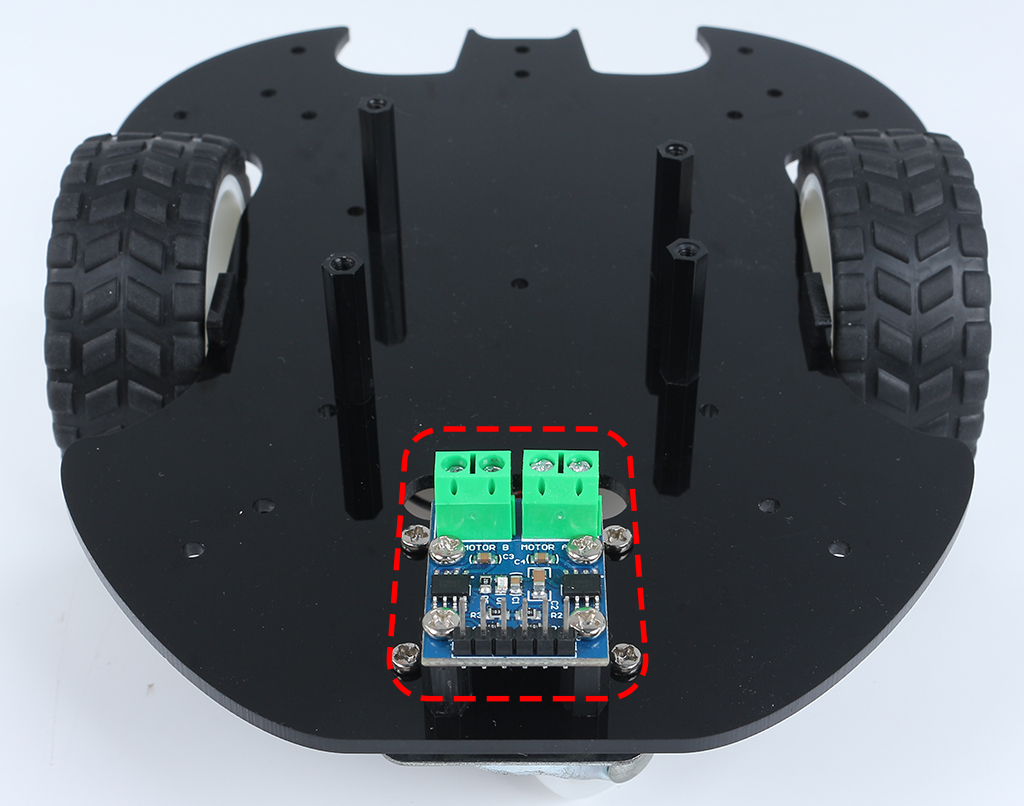

10. Befestigen Sie das L9110 Modul mit M2.5x6mm Schrauben.

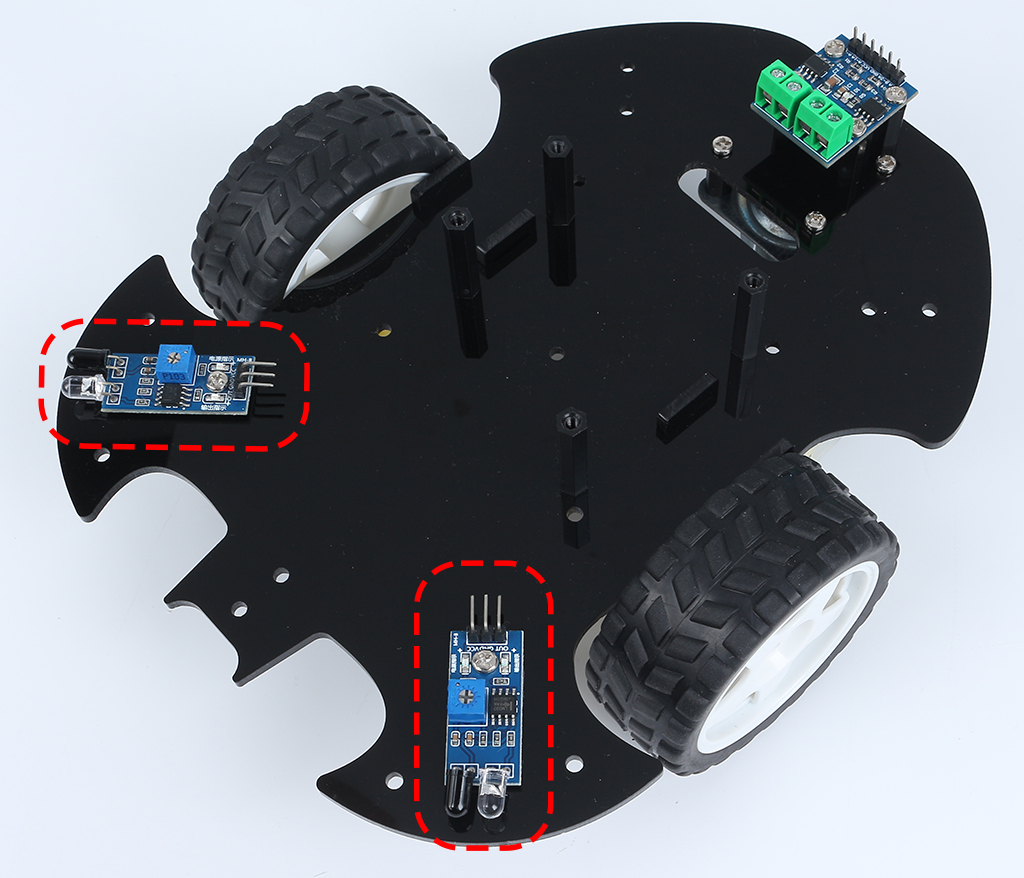

11. Montieren Sie die beiden IR-Hindernismodule mit M3x10mm Schrauben und M3 Muttern.

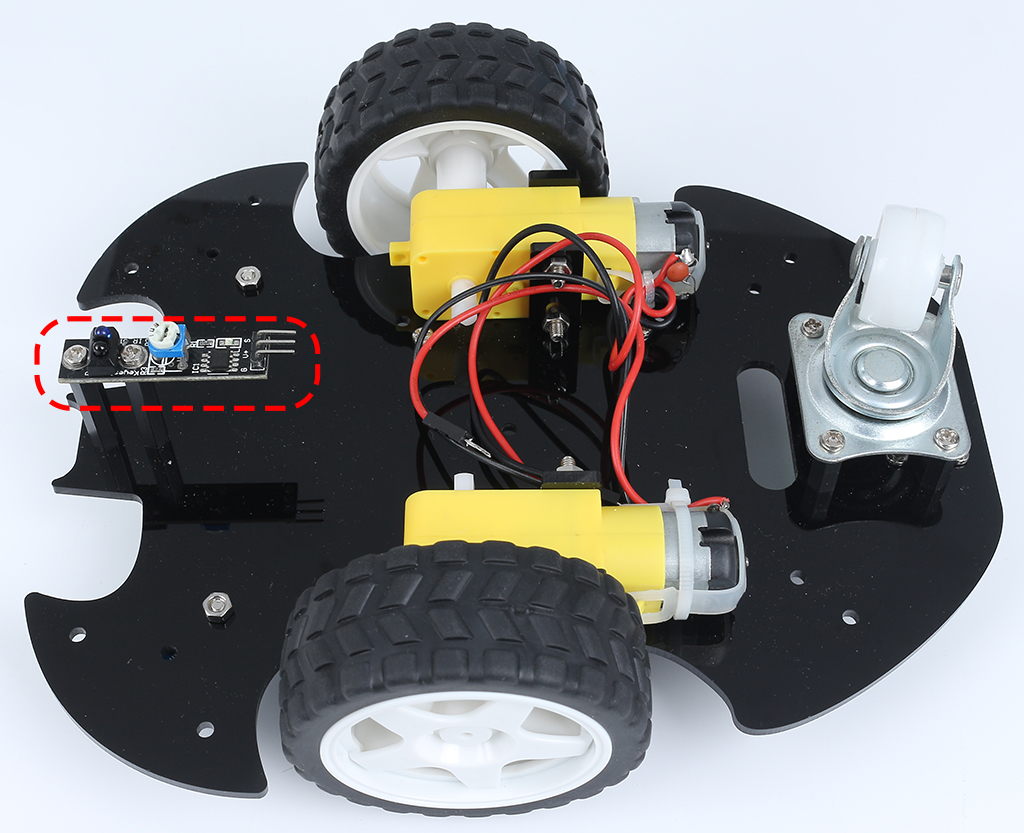

12. Drehen Sie zu Seite B und befestigen Sie das Linienverfolgungsmodul mit vier M3x6mm Schrauben und zwei M3x24mm Abstandshaltern.

    Bemerkung

    Es ist ratsam, zuerst die M3x24mm Abstandshalter am Linienverfolgungsmodul zu befestigen.

    Ein wichtiger Hinweis: Die Pins des Liniensensors sind etwas weich und ragen leicht in Richtung der Löcher. Beim Anbringen der M3x24mm Abstandshalter drücken Sie die Sensorenpins vorsichtig beiseite.

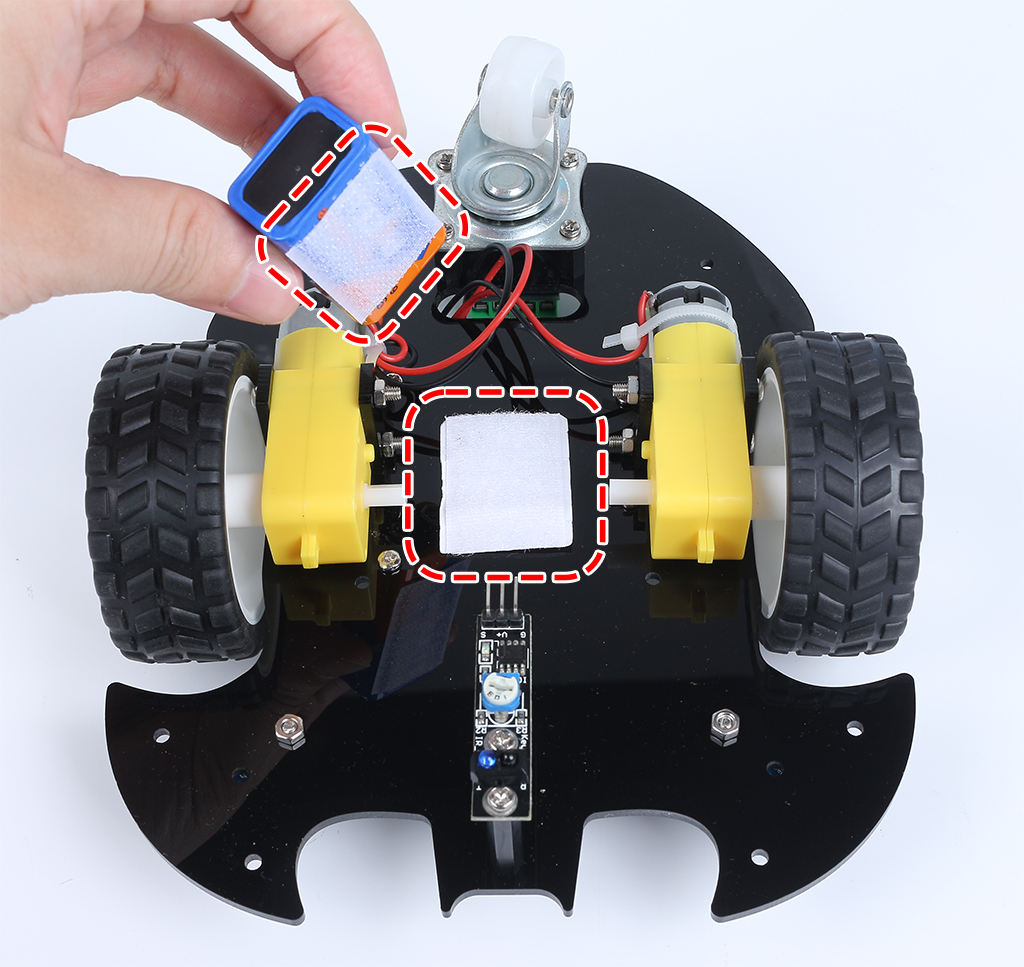

13. Kleben Sie den Klettverschluss auf die 9V-Batterie und setzen Sie den Batterieclip darauf. Kleben Sie den anderen Teil des Klettverschlusses auf das Auto, um die Batterie zu fixieren.



14. Drehen Sie das Auto zu Seite A und montieren Sie das R3-Board mit M3x6mm Schrauben.



15. Befestigen Sie das Steckbrett vorne am Auto. Danach können Sie je nach Projektanforderung verschiedene Komponenten (z. B. Ultraschallmodul) auf dem Steckbrett hinzufügen.



16. Um das Auto in Betrieb zu nehmen, müssen Sie es auch verdrahten und Code schreiben, was in den folgenden Abschnitten beschrieben wird.
