2.2 カラフルな光¶
私たちは知っているように、光は重ね合わせることができます。例えば、青色の光と緑色の光を混ぜるとシアン色の光になり、赤色の光と緑色の光を混ぜると黄色の光になります。 これを"色の加算混合法"と呼びます。
この方法を基に、三原色を使って、異なる比重に応じて任意の色の可視光を混合することができます。例えば、赤色を多く、緑色を少なくするとオレンジ色が生成されます。
この章では、RGB LEDを使用して、加算色混合の神秘を探求します!
RGB LEDは、赤、緑、青のLEDを1つのランプキャップの下に封入するものと同等であり、3つのLEDは共通のカソードピンを共有しています。 各アノードピンに電気信号が供給されると、対応する色の光が表示されます。 各アノードの電気信号の強度を変えることで、さまざまな色を生み出すことができます。
必要な部品
このプロジェクトには、以下のコンポーネントが必要です。
一式を購入するのが便利です。こちらのリンクから購入できます:
名前 |
このキットのアイテム |
リンク |
|---|---|---|
3 in 1 Starter Kit |
380+ |
以下のリンクから、個別に購入することもできます。
コンポーネントの紹介 |
購入リンク |
|---|---|
- |
|

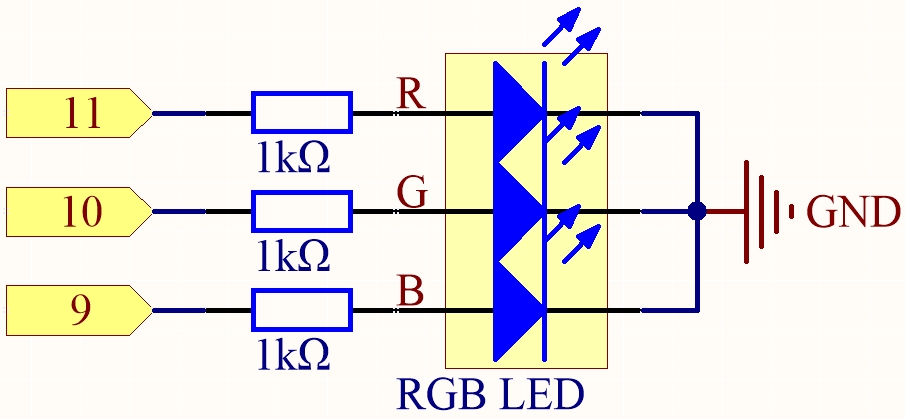

回路図
PWMピンの11、10、9は、それぞれRGB LEDの赤、緑、青のピンを制御し、共通のカソードピンをGNDに接続します。 これにより、RGB LEDは、これらのピンに異なるPWM値で光を重ね合わせることで、特定の色を表示することができます。

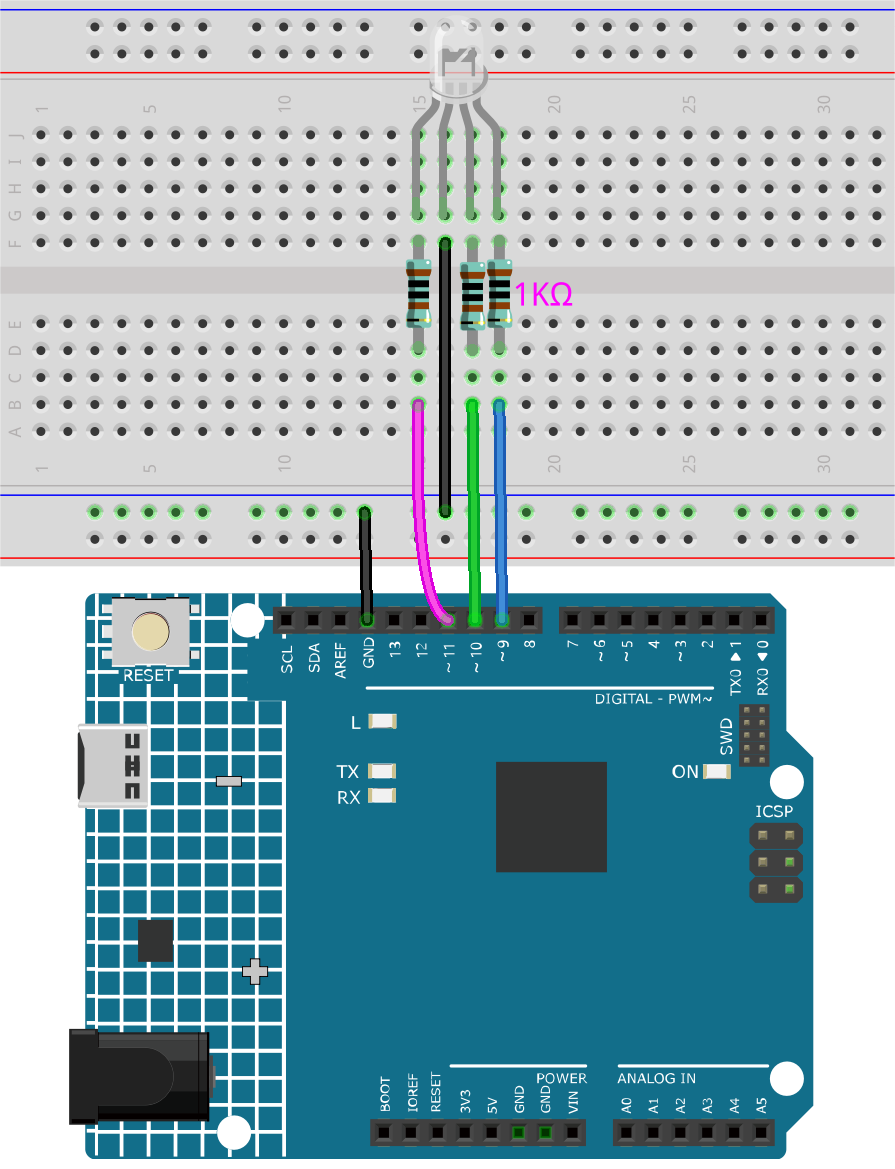

配線図

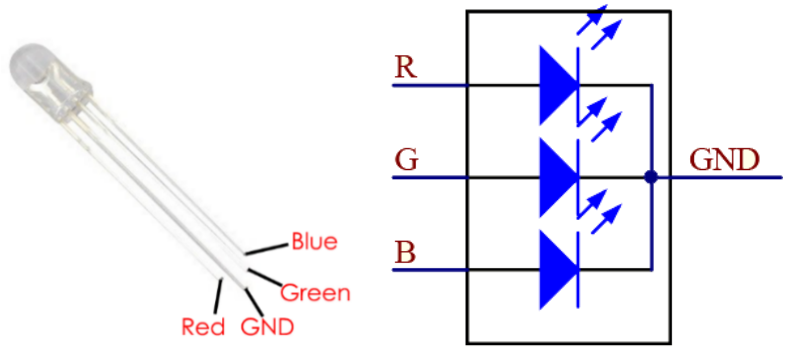

RGB LEDには4つのピンがあります:最も長いピンは共通のカソードピンで、通常GNDに接続され、 最も長いピンの隣の左のピンは赤色で、右側の2つのピンは緑色と青色です。
コード

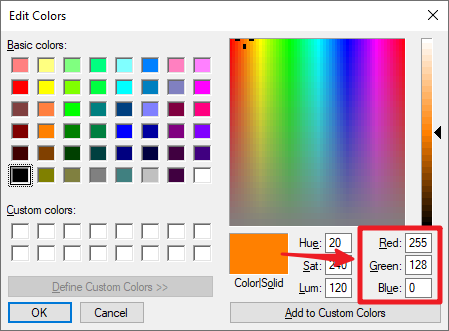

ここで、お気に入りの色を描画ソフトウェア(ペイントなど)で選び、RGB LEDで表示することができます。
注釈
3in1-kit\learning_project\2.analogWrite\2.2.colorful_lightのパスの下で2.2.colorful_light.inoファイルを開くことができます。または、このコードを Arduino IDE にコピーしてください。
RGB値を color_set() に書き込むと、希望する色でRGBが点灯します。
どのように動作するのか?
この例では、RGBの3つのピンに値を割り当てるために使用される関数は、独立したサブ関数 color() にパッケージされています。
void color (unsigned char red, unsigned char green, unsigned char blue)
{
analogWrite(redPin, red);
analogWrite(greenPin, green);
analogWrite(bluePin, blue);
}
loop() 内では、RGB値は入力引数として機能し、関数 color() を呼び出してRGBが異なる色を放出することを実現しています。
void loop()
{
color(255, 0, 0); // red
delay(1000);
color(0,255, 0); // green
delay(1000);
color(0, 0, 255); // blue
delay(1000);
}
