Auto zusammenbauen

Bitte befolgen Sie die folgenden Schritte, um die Montage des Autos abzuschließen.

  1. Entfernen Sie die Schutzfolie vom Acryl.

    ../_images/IMG_9118.JPG

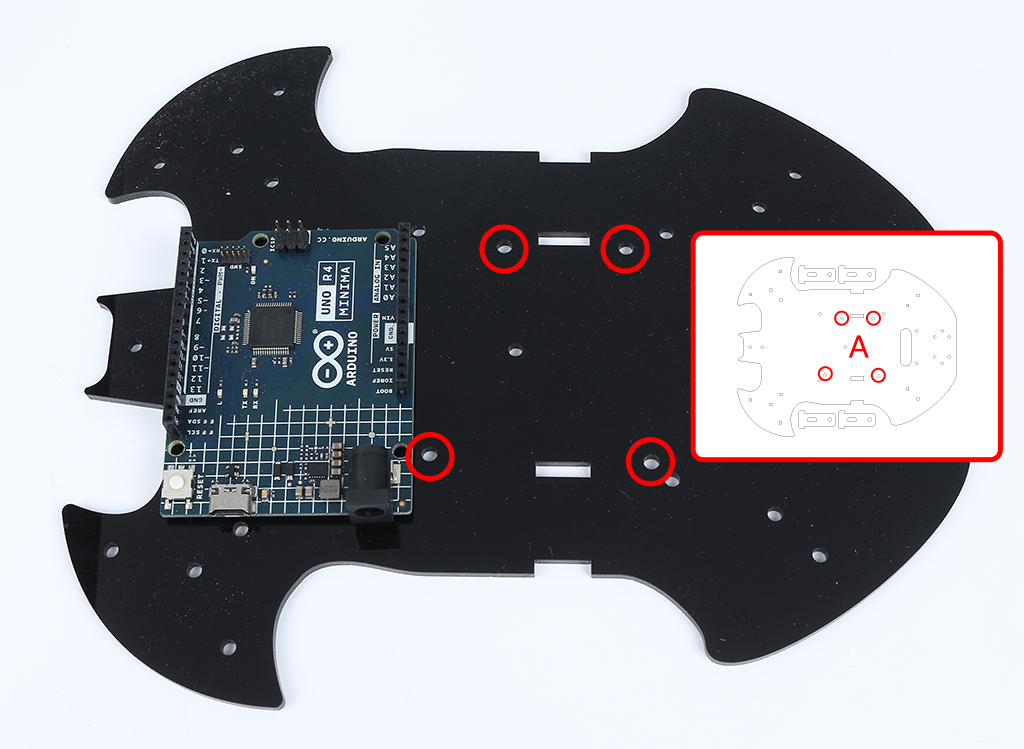

  2. Legen Sie die Platte wie auf dem Bild gezeigt auf den Tisch, die Seite mit dem gleichen Loch wie die R4-Platte nennen wir A; die Rückseite ist B. Dies wird Ihnen helfen, Fehler während der Montage zu vermeiden.

    ../_images/IMG_9147.JPG

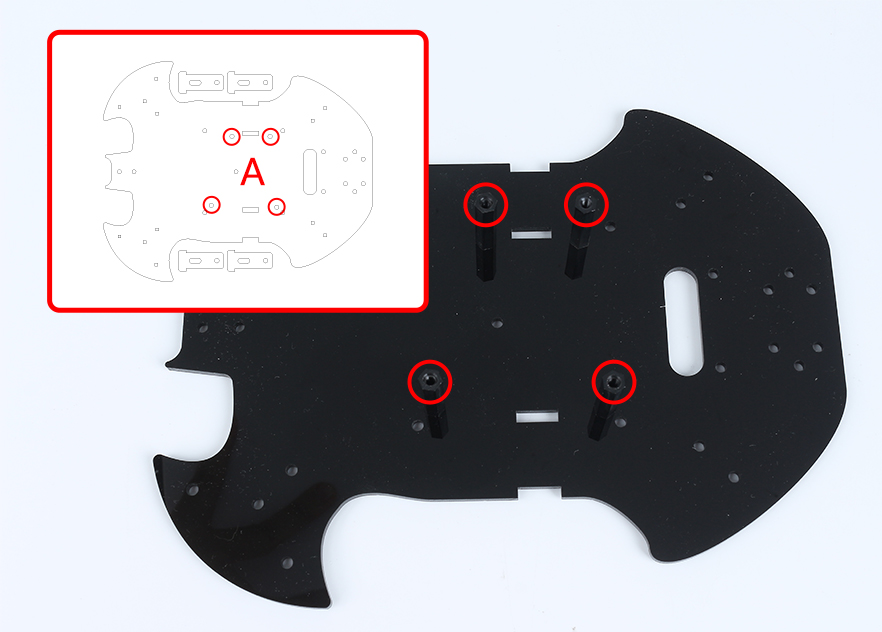

  3. Montieren Sie den M3x24mm Abstandshalter mit M3x6mm Schrauben an der unten gezeigten Position.

    ../_images/IMG_9151.JPG

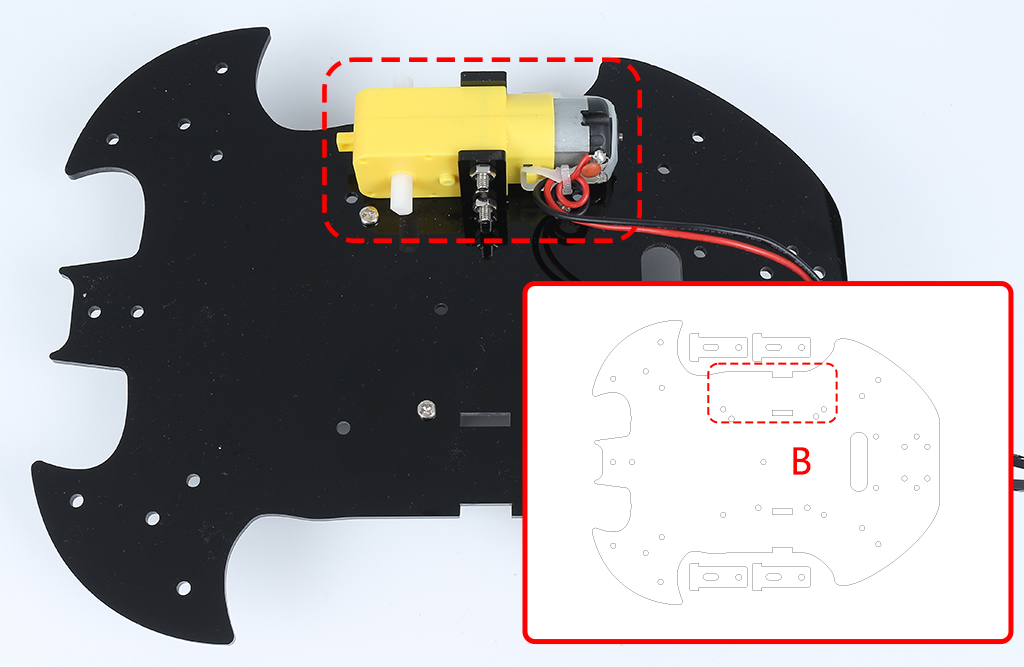

  4. Drehen Sie zur B-Seite und verwenden Sie M3x30mm Schrauben und M3 Muttern, um den TT-Motor anzubringen. Beachten Sie 2 Details: 1 - Die Ausgangswelle zeigt zur fledermausförmigen Seite; 2 - Das Motorkabel zeigt nach innen.

    ../_images/IMG_9153.JPG

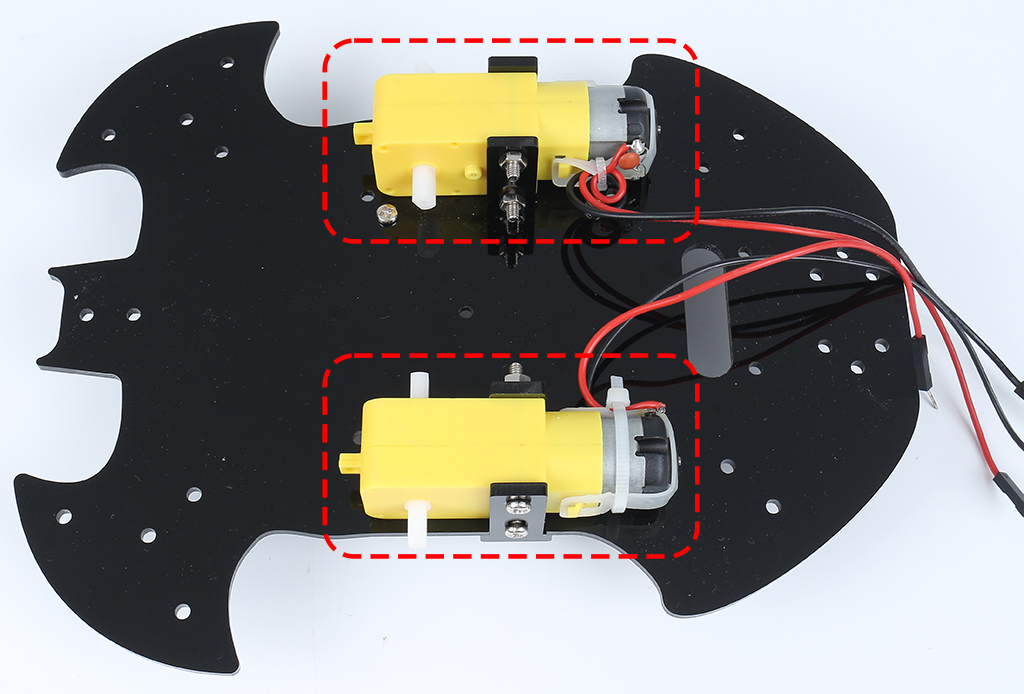

  5. Montieren Sie einen weiteren TT-Motor. Beachten Sie dabei die Ausrichtung der Ausgangswelle und die Ausrichtung des Kabels.

    ../_images/IMG_9154.JPG

  6. Verwenden Sie M3x6mm Schrauben, um den M3x10mm Abstandshalter an der unten gezeigten Position zu montieren.

    ../_images/IMG_9157.JPG

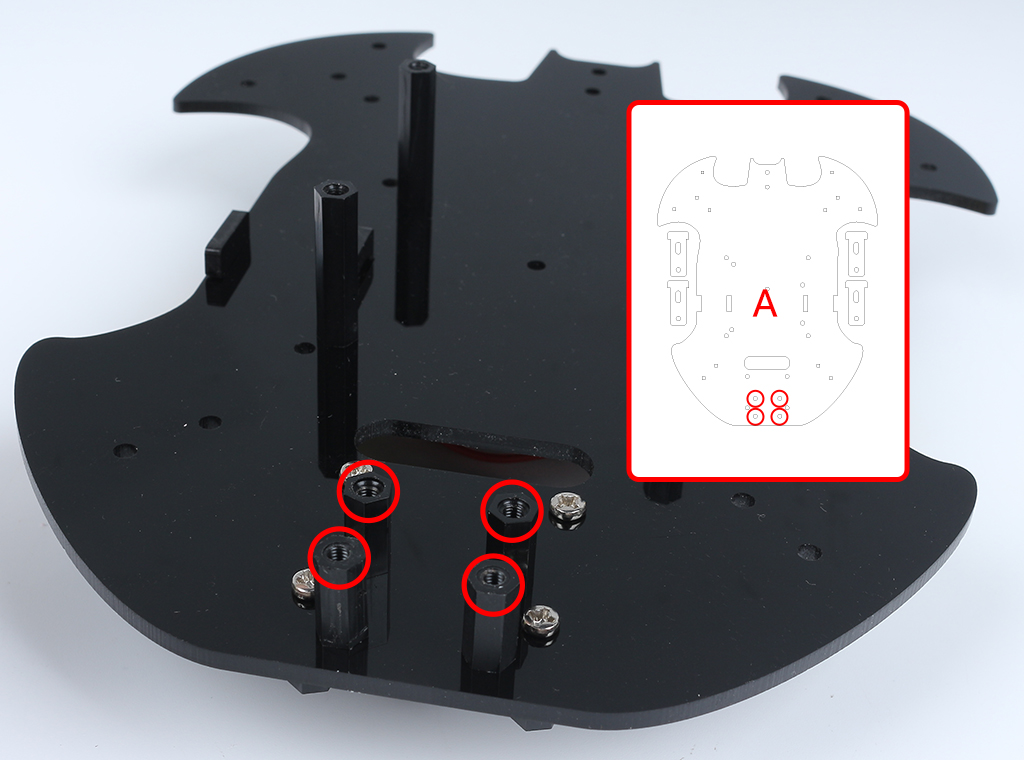

  7. Befestigen Sie den M2.5x11mm Abstandshalter mit M2.5x6mm Schrauben an der Rückseite des Autos.

    ../_images/IMG_9174.JPG

  8. Verwenden Sie M3x6mm Schrauben, um das Universalrad zu montieren.

    ../_images/IMG_9175.JPG

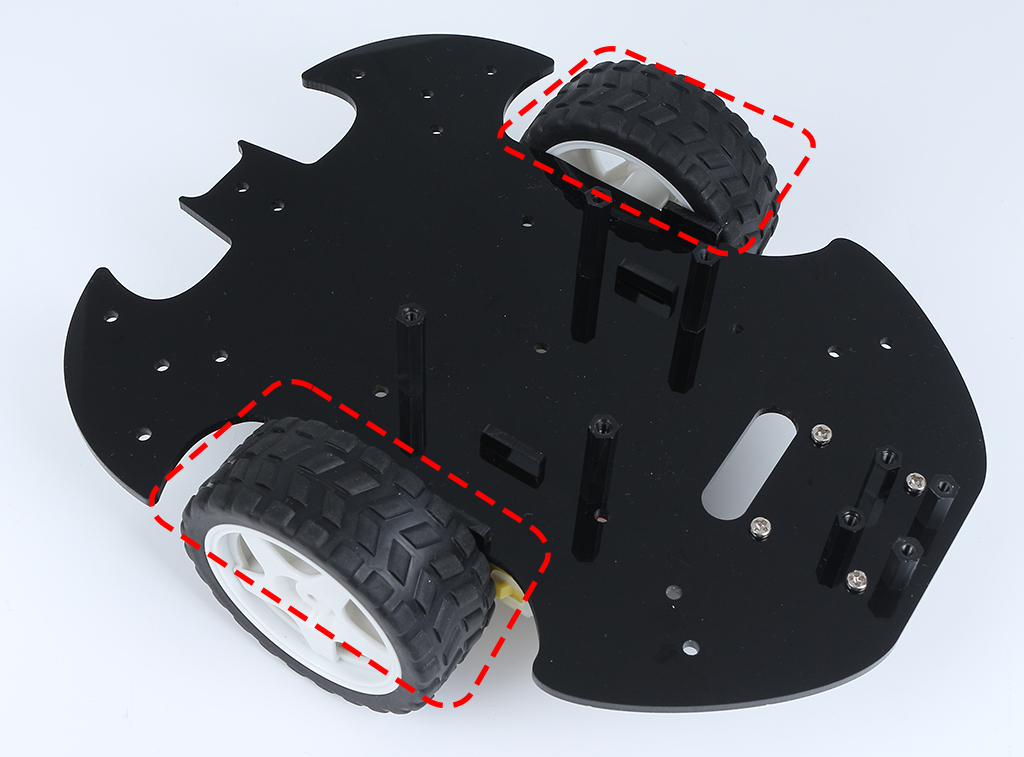

  9. Montieren Sie die 2 Räder und die Grundstruktur des Autos ist fertiggestellt.

    ../_images/IMG_9179.JPG

  10. Befestigen Sie das L9110-Modul mit M2.5x6mm Schrauben.

    ../_images/IMG_9182.JPG

  11. Montieren Sie die zwei IR-Hindernismodule mit M3x10mm Schrauben und M3 Muttern.

    ../_images/IMG_9185.JPG

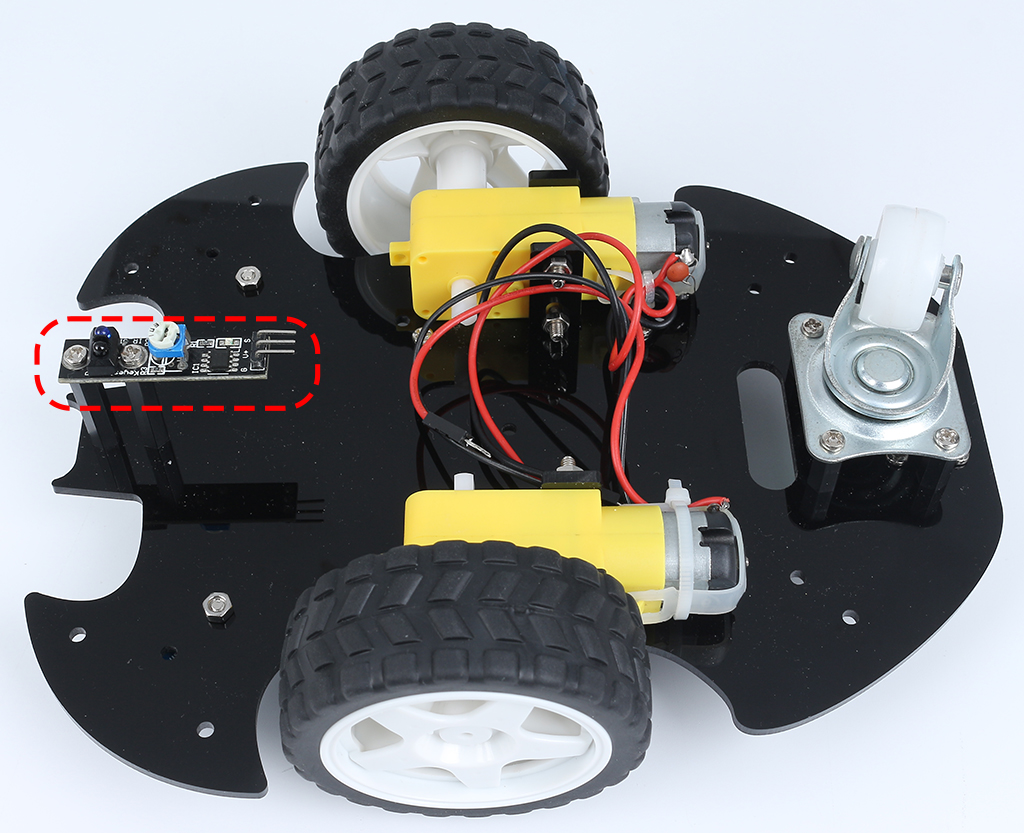

  12. Drehen Sie zu Seite B und befestigen Sie das Linienverfolgungsmodul mit vier M3x6mm Schrauben und zwei M3x24mm Abstandshaltern.

    Bemerkung

    Es ist ratsam, zuerst die M3x24mm Abstandshalter am Linienverfolgungsmodul zu befestigen.

    Ein wichtiger Hinweis: Die Pins des Liniensensors sind etwas weich und stehen etwas über die Löcher hinaus. Wenn Sie die M3x24mm Abstandshalter einschrauben, drücken Sie die Sensorkontakte vorsichtig beiseite.

    ../_images/IMG_9186.JPG

  13. Befestigen Sie den Klettverschluss am 9V-Akku und setzen Sie den Batterieclip auf. Kleben Sie den anderen Teil des Klettverschlusses auf das Auto, um die Batterie zu sichern.

    ../_images/IMG_9189.JPG

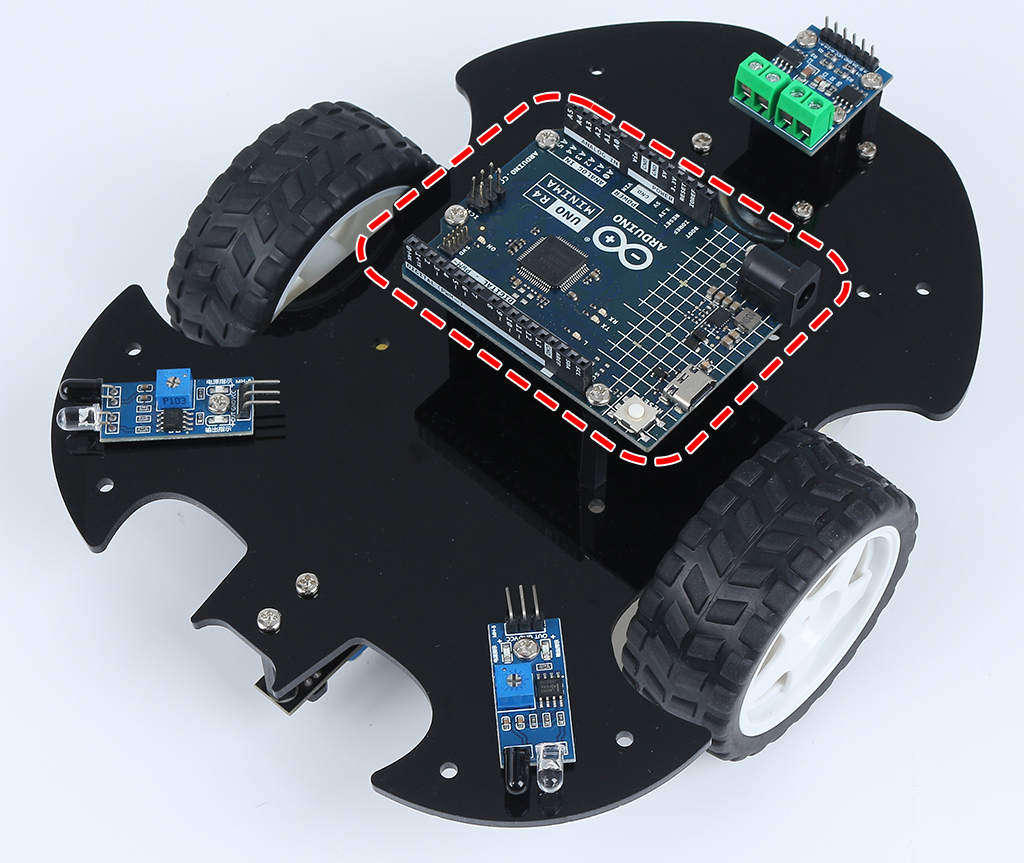

  14. Drehen Sie zu Seite A und montieren Sie die R4-Platte mit M3x6mm Schrauben.

    ../_images/IMG_9193.JPG

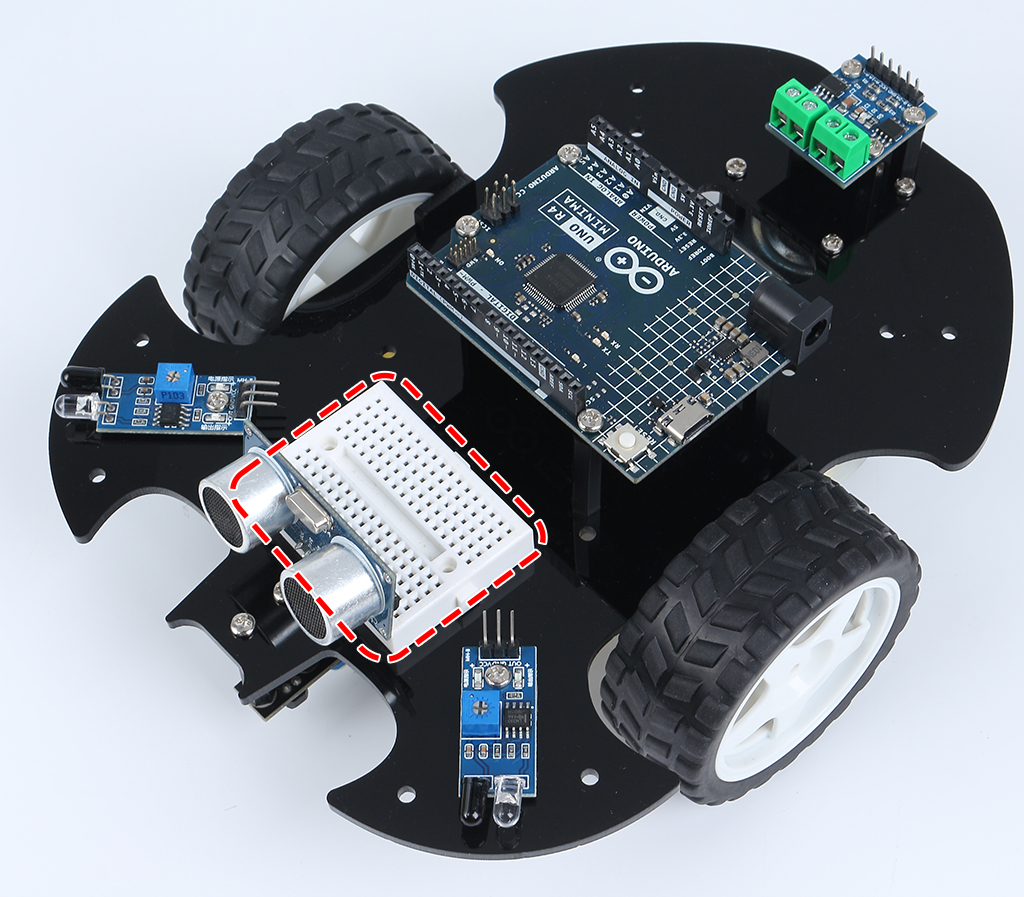

  15. Befestigen Sie das Steckbrett vorne am Auto. Danach können Sie je nach Projektanforderung verschiedene Komponenten (z. B. Ultraschallmodul) auf das Steckbrett setzen.

    ../_images/IMG_9195.JPG

  16. Um das Auto zum Laufen zu bringen, müssen Sie es auch verkabeln und einen Code schreiben, der in den folgenden Abschnitten verfasst wird.
