Zeus Car Shield¶
SunFounder社がArduino向けに設計したオールインワンの拡張ボードです。モーターやライトバー、障害物回避、グレースケール、ESP32 CAM、超音波モジュールなど、さまざまなモジュールポートが含まれています。HS0038B IRレシーバーも内蔵されており、リモートコントロールが可能です。
この拡張ボードには充電回路も内蔵されており、PH2.0-5Pインターフェースのバッテリーを充電でき、推定充電時間は130分です。
Zeus Car Shield ピンアウト
- リセットボタン
このボタンを押すとArduinoボード上のプログラムがリセットされます。
- 充電ポート
5V/2AのUSB-Cポートに接続すると、バッテリーを130分で充電できます。
- バッテリーポート:
6.6V~8.4V PH2.0-5P電源入力。
Zeus Car ShieldとArduinoボードの両方に電源を供給します。
- 電源スイッチ
ONの位置にスライドするとZeus Car Shieldの電源が入ります。
- IRレシーバー
これはHS0038B IRレシーバーで、Arduinoボードのピン2に信号ピンが接続されています。
- グレースケールモジュール関連
グレースケール調整用のポテンショメーター:オムニグレースケールモジュールの基準電圧を設定するために使用
グレースケールポート:オムニグレースケールモジュールの接続に使用。
- インジケータ
充電インジケータ: USB-Cポートからの充電中に赤く点灯します。
電源インジケータ: 電源スイッチが"ON"の位置にあるとき緑色に点灯します。
バッテリーインジケータ: 2つのオレンジ色のインジケータは、異なるバッテリーレベルを示しています。充電中は点滅し、バッテリーの充電が必要なときは消灯します。
- 超音波ポート
超音波モジュールを接続するために、TrigとEchoのピンはArduinoボードのピン10に接続されます。
- カメラアダプターポート
カメラアダプターボードポート。
- 障害回避ポート
2つのIR障害物回避モジュールを接続するために使用され、2つのポートの信号ピンは74HC165のQ0とQ1に接続されています。
- RGB LEDストリップポート
2つのRGB LEDストリップを接続するために使用され、ストリップの3つのピンはそれぞれ12, 13, 11に接続されています。
- 実行スイッチ
カメラを使用する必要がある場合、このスイッチを反対側に切り替えることで、ESP32-CAMがArduinoボードと通信できるようになります。
- モーターポート
モーターポートの4組。
バッテリーポート¶
こちらはバッテリーインターフェースのピン配置図です。タイプはPH2.0-5Pで、電力入力範囲は6.6V〜8.4Vです。
グレースケールモジュール関連¶

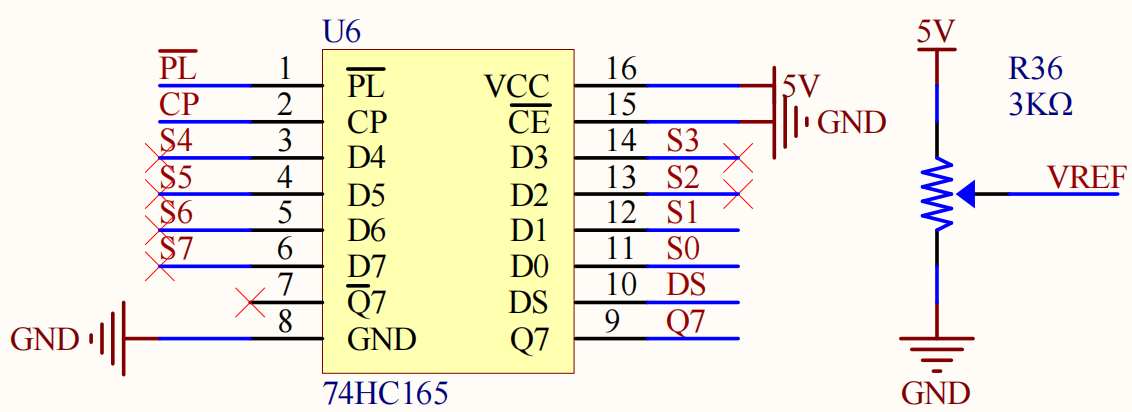

Zeus Car Shield上の青いポテンショメーターは、グレースケールモジュールの参照電圧を設定することで、異なる環境への感度を調整するために使用されます。VREFピンを通じて、グレースケールモジュールは設定された参照電圧を受け取ります。
これは回路図です。グレースケールモジュールの値は、74HC165チップからArduinoボードに転送されます。グレースケールモジュール自体に74HC165チップが組み込まれているため、これら2つのチップのカスケードは、Arduinoボードに16ビットのデータを転送します。最初の8ビットはグレースケールセンサーデータであり、残りの2ビットはIR障害回避データです。
Arduinoボード上のこのポートのピンマッピングは以下の通りです。
Arduino Board |
Zeus Car Shield |
7 |
74HC165 Q7 |
8 |
74HC165 CP |
~9 |
74HC165 PL |
超音波ポート¶

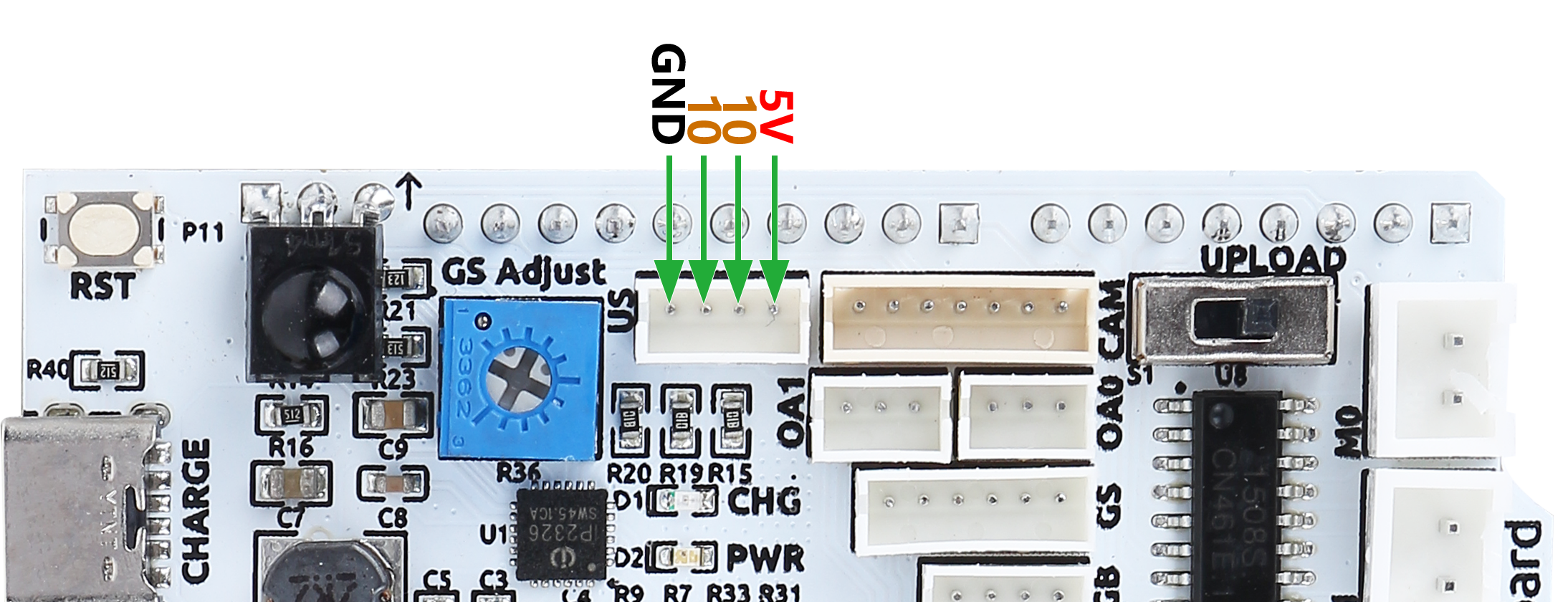

これはZH1.5-4P超音波ポートのピン配置で、Trig & EchoピンはArduinoボードのピン10に接続されています。
カメラアダプターポート¶
カメラアダプターインターフェースのピン図は、タイプはZH1.5-7Pです。
TXとRXはESP32 CAM用です。
SDAとSCLはQMC6310用です。
障害回避ポート¶
以下は、2つのZH1.5-3P障害回避ポートのピン配置図です。

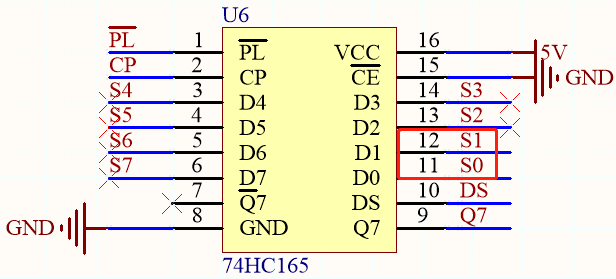

回路図に示されているように、S1およびS0は74HC165チップ上のQ0およびQ1を参照します。2つの74HC165カスケードは、2つのIR障害回避モジュールおよびグレースケールセンサーのデータをArduinoボードに転送します。最初の8ビットはグレースケールセンサーデータであり、最後の2ビットはIR障害回避データを示します。
RGB LEDストリップポート¶

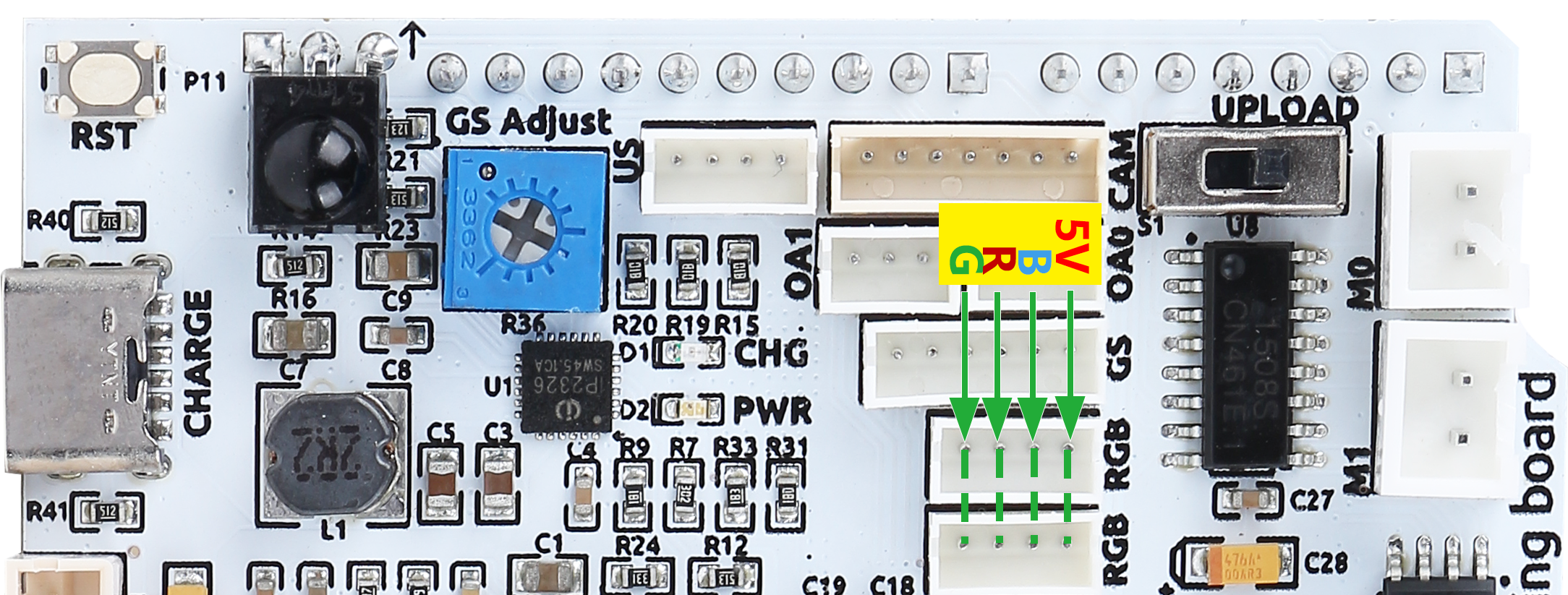

以下は、2つのRGB LEDストリップのピン配置図で、並列接続されており、ピンアウトは同じです。
これはその回路図です。
モーターポート¶
これは、4セットのモーターポートのピン配置です。

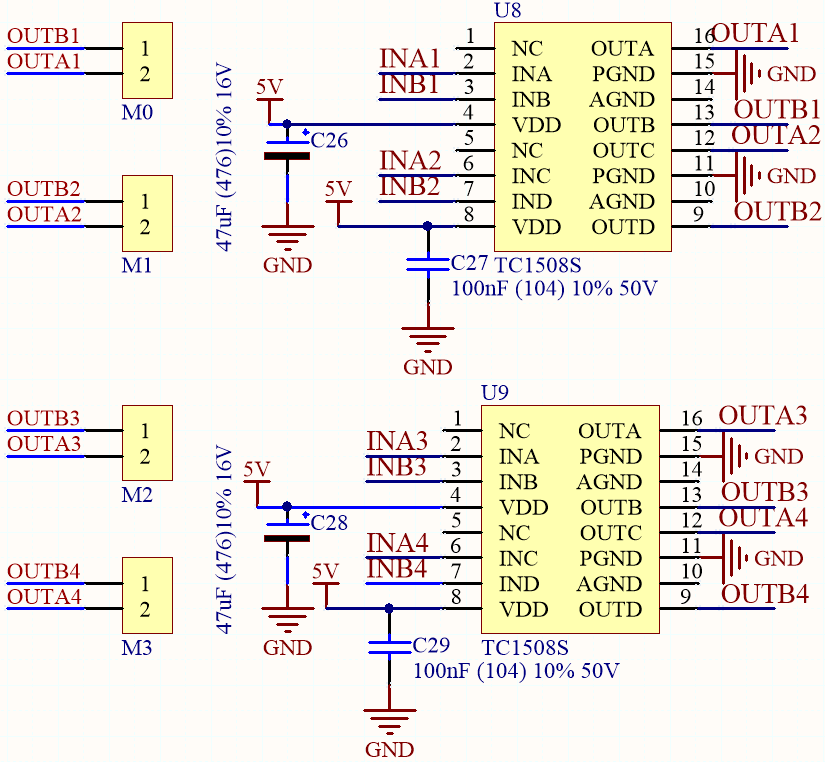

これら4セットのモーターは、最大1.8A/チャンネルの連続出力電流を持つデュアルチャンネルモータードライバーチップである2つのTC1508Sチップによって駆動されます。
こちらがその回路図です。
したがって、4つのモーターポートの対応する制御ピンは以下の通りです。
Arduino Board |
Zeus Car Shield |
~3 |
OUTA1 |
4 |
OUTB1 |
~5 |
OUTA2 |
~6 |
OUTB2 |
A0 |
OUTB4 |
A1 |
OUTA4 |
A2 |
OUTB3 |
A3 |
OUTA3 |
