继电器

../_images/relay_pic.png

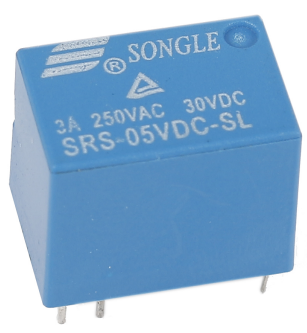

我们可能知道,继电器是一种设备,用于响应所施加的输入信号在两个或多个点或设备之间提供连接。换句话说,继电器在控制器和设备之间提供隔离,因为设备可以在交流电和直流电下工作。然而,它们从工作于直流的微控制器接收信号,因此需要继电器来弥补差距。当你需要用小电信号控制大量电流或电压时,继电器非常有用。

每个继电器有5个部分:

../_images/relay142.jpeg

Electromagnet - 它由一个由线圈缠绕的铁芯组成。当电流通过时,它会变成磁性的。因此,它被称为电磁铁。

Armature - 可移动的磁条称为电枢。当电流流过它们时,线圈会通电,从而产生磁场,用于接通或断开常开 (N/O) 或常闭 (N/C) 点。并且电枢可以用直流电 (DC) 和交流电 (AC) 移动。

Spring - 当没有电流流过电磁铁上的线圈时,弹簧会将衔铁拉开,因此电路无法完成。

Normally open/closed contacts- 有两个触点:

  • 常开 - 继电器激活时连接,不活动时断开。

  • 常闭 - 继电器激活时不连接,不活动时连接。

Molded frame- 继电器覆盖有塑料以提供保护。

继电器的工作原理很简单。当继电器通电时,电流开始流过控制线圈;结果,电磁铁开始通电。然后衔铁被吸引到线圈上,将动触点一起拉下,从而与常开触点连接。因此带负载的电路通电。然后断开电路会发生类似的情况,因为动触点将在弹簧力的作用下被拉到常闭触点。这样,继电器的通断可以控制负载电路的状态。

示例
