1.1 ESP8266の設定

このキットに付属しているESP8266モジュールは、すでにATファームウェアが書き込まれていますが、以下の手順に従って設定を変更する必要があります。

回路を作成する。
パス ultimate-sensor-kit\iot_project\wifi\00-Set_software_serial 下の 00-Set_software_serial.ino ファイルを開くか、このコードをArduino IDEにコピーアンドペーストして、コードをアップロードします。

このコードはArduinoのSoftwareSerialライブラリを用いてソフトウェアシリアル通信を確立し、Arduinoがデジタルピン2と3（RxとTxとして）を介してESP8266モジュールと通信できるようにします。このコードにより、ボーレート115200でArduinoのシリアルモニタを使用して、ESP8266モジュールにATファームウェアコマンドを送信し、その応答を受け取ることができます。
```
#include <SoftwareSerial.h>
SoftwareSerial espSerial(2, 3); //Rx,Tx

void setup() {
    // put your setup code here, to run once:
    Serial.begin(115200);
    espSerial.begin(115200);
}

void loop() {
    if (espSerial.available()) {
        Serial.write(espSerial.read());
    }
    if (Serial.available()) {
        espSerial.write(Serial.read());
    }
}
```

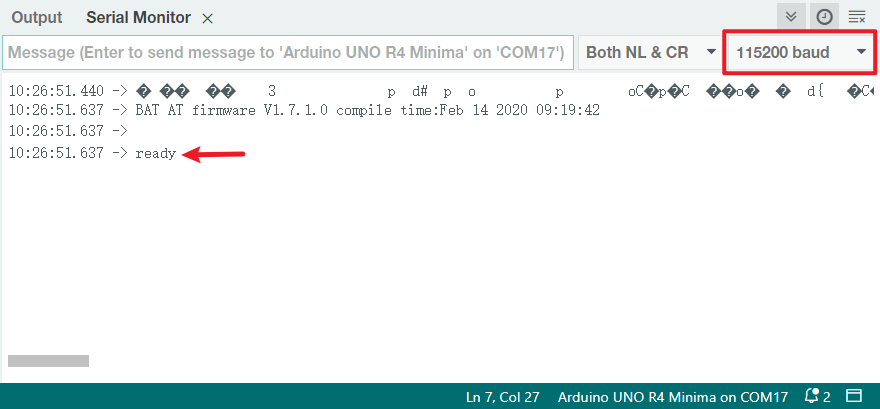

右上隅の虫眼鏡アイコン（シリアルモニタ）をクリックし、ボーレートを 115200 に設定します。（表示される情報があってもなくても問題ありません。次のステップに進んでください。）
警告
- ready が表示されない場合は、ESP8266モジュール（RSTをGNDに接続）をリセットして、シリアルモニタを再度開いてください。
- 結果が OK の場合は、ファームウェアを再書き込む必要があるかもしれません。詳細は ESP8266モジュールのファームウェアを再書き込む方法を参照してください。それでも解決しない場合は、シリアルモニタのスクリーンショットを sevice@sunfounder.com に送信してください。できるだけ早く問題を解決いたします。

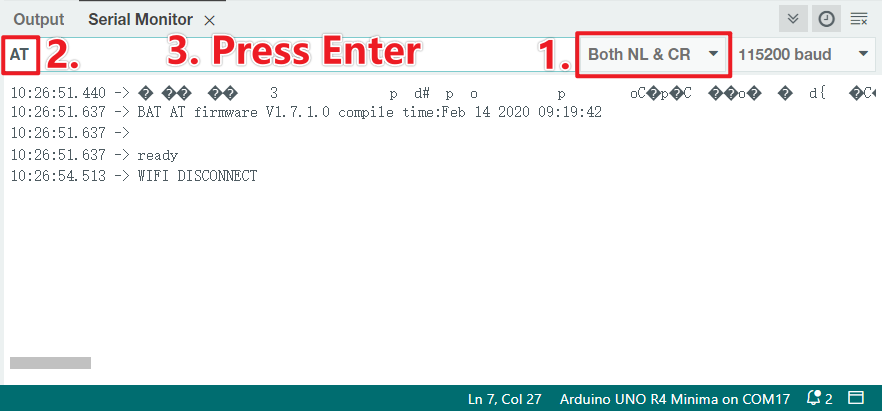

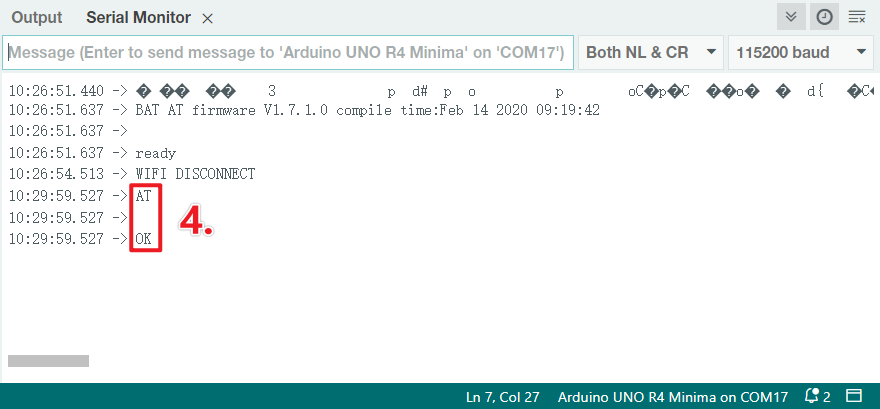

NEWLINE DROPDOWN BOX をクリックし、ドロップダウンオプションで both NL & CR を選択し、 AT を入力します。OKが返ってきたら、ESP8266はR4ボードと正常に接続されたことを意味します。

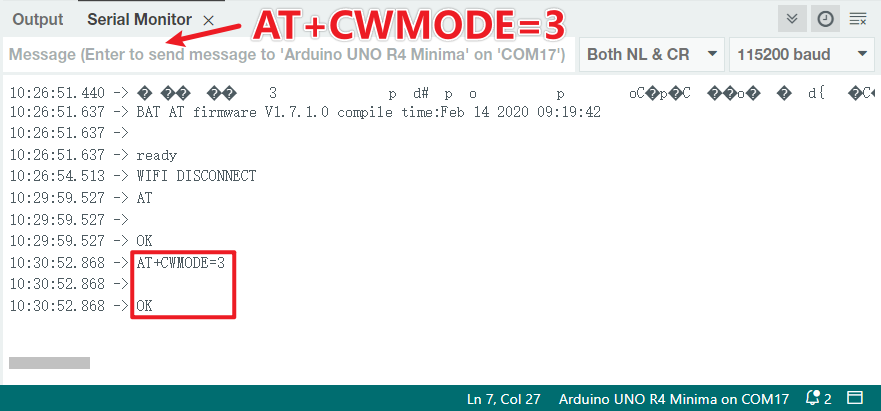

AT+CWMODE=3 を入力すると、管理モードが StationとAPの共存 に変更されます。

参考

ESP8266 AT Instruction Set
