ESP8266モジュールのファームウェアを再書き込む方法

R4でファームウェアを再書き込む

1. 回路を組む

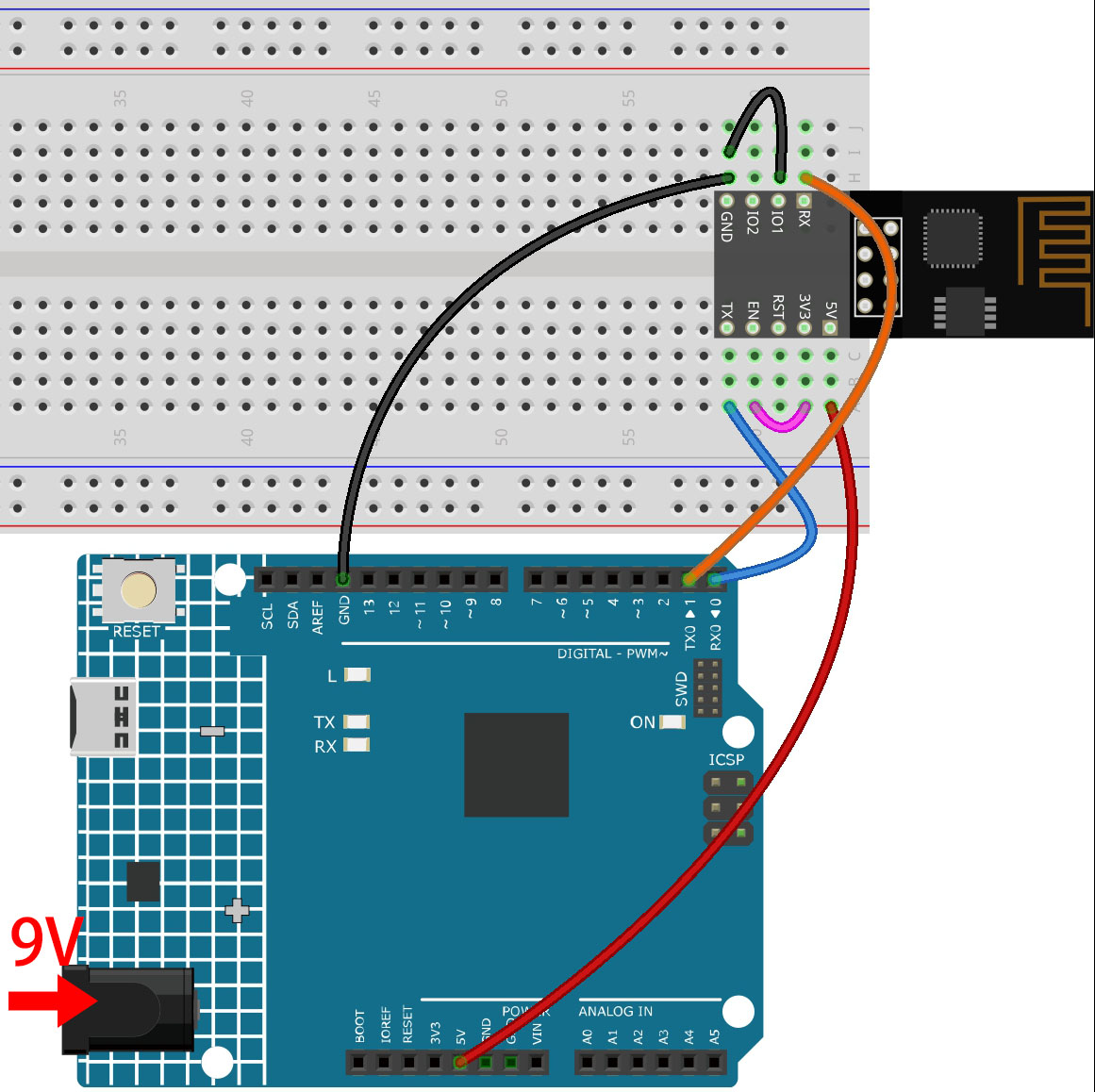

ESP8266とArduino UNO R4ボードを接続します。

2. R4に以下のコードをアップロード

void setup() {
    Serial.begin(115200);
    Serial1.begin(115200);
}

void loop() {
    if (Serial.available()) {      // If anything comes in Serial (USB),
        Serial1.write(Serial.read());   // read it and send it out Serial1 (pins 0 & 1)
    }
        if (Serial1.available()) {     // If anything comes in Serial1 (pins 0 & 1)
        Serial.write(Serial1.read());   // read it and send it out Serial (USB)
    }
}

3. ファームウェアの書き込み

  • Windows を使用している場合は、以下の手順でファームウェアを書き込みます。

    1. ファームウェアと書き込みツールをダウンロード。

    2. 解凍後、4つのファイルが表示されます。

      ../_images/bat_firmware.png

      • BAT_AT_V1.7.1.0_1M.bin: ESP8266モジュールに書き込むファームウェア。

      • esptool.exe: Windows用のコマンドラインユーティリティ。

      • install_r3.bat: Windowsシステム用のコマンドパッケージ。このファイルをダブルクリックすると、ファイル内のすべてのコマンドが実行されます。

      • install_r4.bat: install_r3.bat と同様ですが、UNO R4ボード専用です。

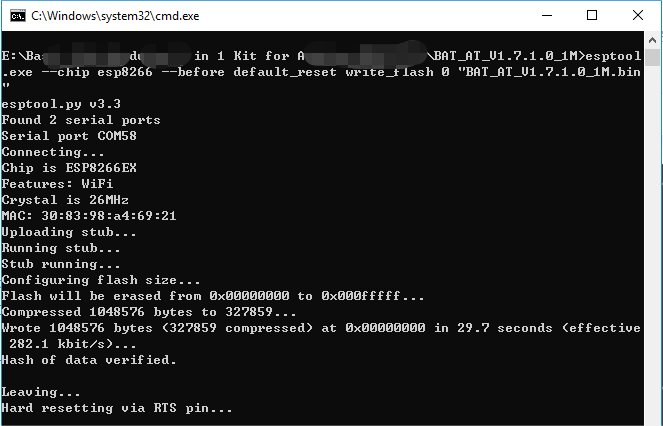

    3. install_r4.bat をダブルクリックしてファームウェアの書き込みを開始します。以下のプロンプトが表示された場合、ファームウェアは正常にインストールされています。

      ../_images/install_firmware.png

      注釈

      書き込みに失敗した場合は、以下の点を確認してください。

      • ESP8266モジュールのRSTをGNDに挿入してから外します。

      • 配線が正確であることを確認します。

      • コンピュータがボードを正しく認識しているか、またポートが占有されていないかを確認します。

      • install.batファイルを再度開きます。

  • Mac OS を使用している場合、以下の手順でファームウェアを書き込みます。

    1. 以下のコマンドでEsptoolをインストールします。EsptoolはPythonベースの、オープンソースでプラットフォームに依存しないEspressifチップのROMブートローダーと通信するユーティリティです。

      python3 -m pip install --upgrade pip
python3 -m pip install esptool

    2. Esptoolが正常にインストールされていれば、 python3 -m esptool を実行すると[usage: esptool]というメッセージが出力されます。

    3. ファームウェアをダウンロードします。

    4. 解凍後、4つのファイルが表示されます。

      ../_images/bat_firmware.png

      • BAT_AT_V1.7.1.0_1M.bin: ESP8266モジュールに書き込むファームウェア。

      • esptool.exe: Windows用のコマンドラインユーティリティ。

      • install_r3.bat: Windowsシステム用のコマンドパッケージ。

      • install_r4.bat: install_r3.bat と同様ですが、UNO R4ボード専用です。


    5. ターミナルを開き、ダウンロードしたファームウェアのフォルダに移動した後、以下のコマンドを実行して既存のファームウェアを消去し、新しいファームウェアを再書き込みます。

      python3 -m esptool --chip esp8266 --before no_reset_no_sync erase_flash
python3 -m esptool --chip esp8266 --before no_reset_no_sync write_flash 0 "BAT_AT_V1.7.1.0_1M.bin"

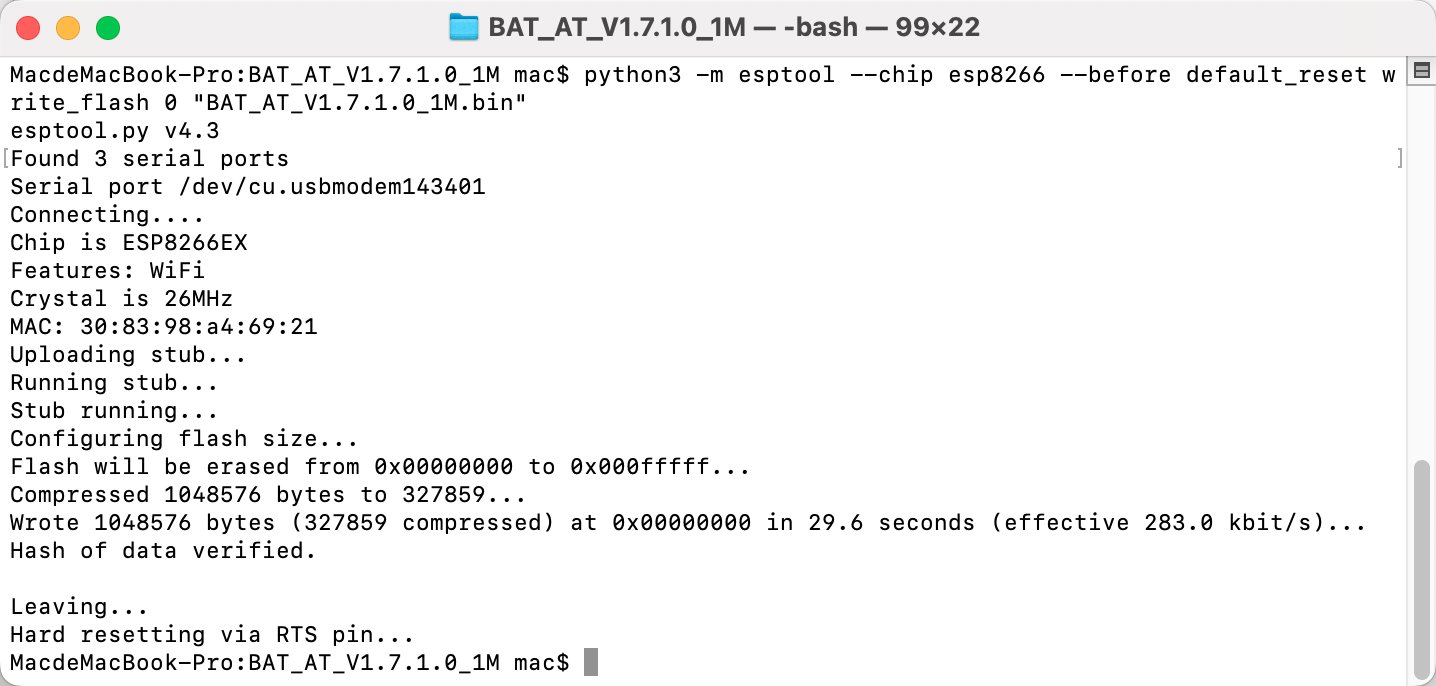

    6. 以下のプロンプトが表示された場合、ファームウェアは正常にインストールされています。

      ../_images/install_firmware_macos.png

      注釈

      書き込みに失敗した場合は、以下の点を確認してください。

      • ESP8266アダプターのRSTをGNDに挿入してから抜いて、ESP8266モジュールをリセットします。

      • 配線が正しいかどうかを確認してください。

      • コンピュータがあなたのボードを適切に認識していること、そしてポートが占有されていないことを確認してください。

      • install.batファイルを再度開きます。

4. テスト

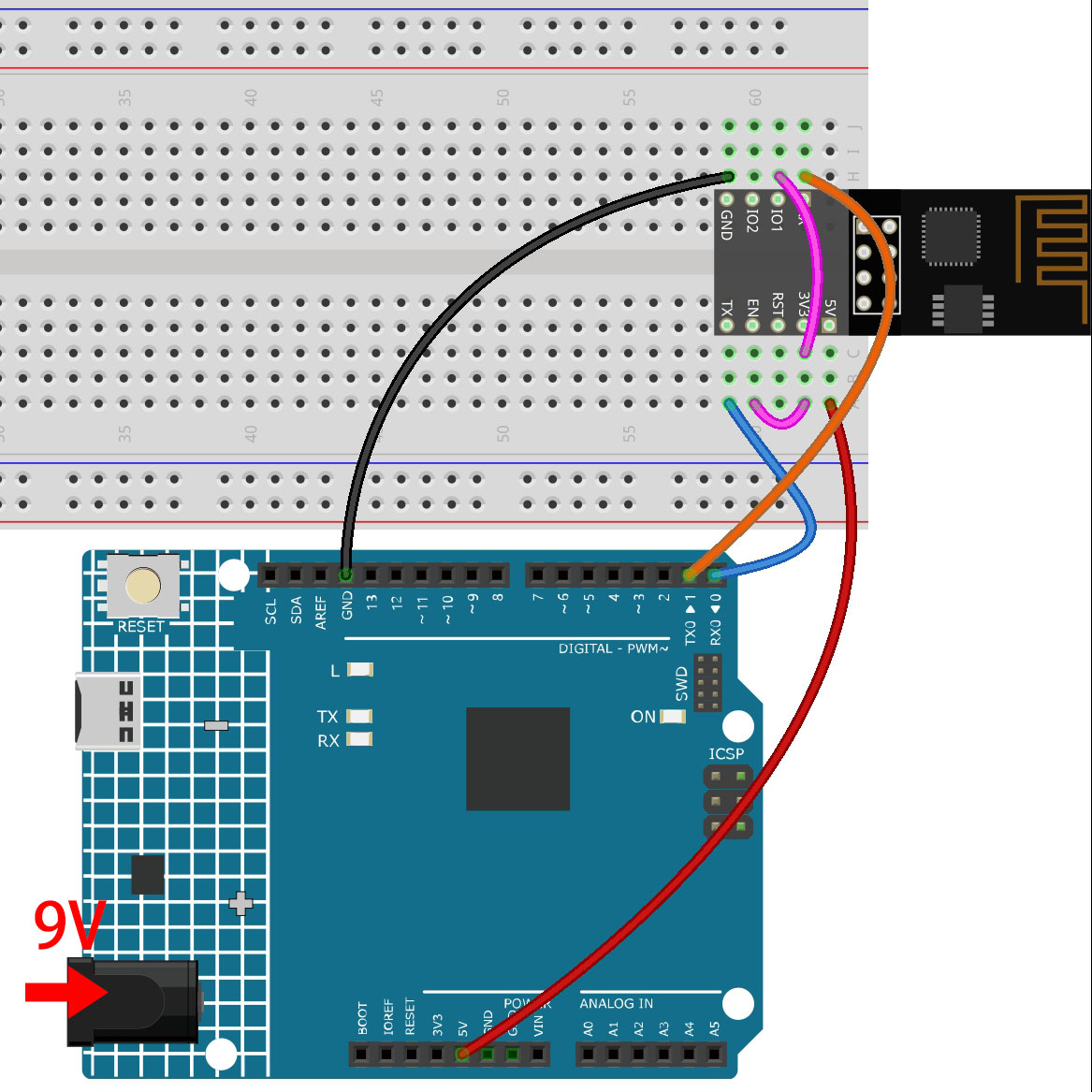

  1. 元の配線に基づいて、IO1を3V3に接続します。

    ../_images/faq_at_burn_check_bb.jpg

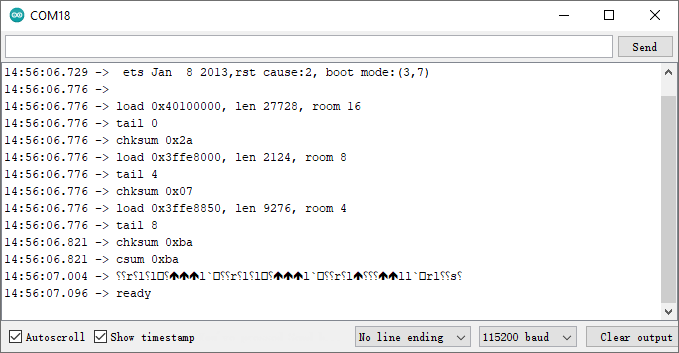

  2. 上部右隅にある虫眼鏡アイコン（シリアルモニター）をクリックし、ボーレートを 115200 に設定すると、ESP8266モジュールに関する情報が表示されます。

    ../_images/sp20220524113020.png

    注釈

    • ready が表示されない場合は、ESP8266モジュールをリセット（RSTをGNDに接続）して、シリアルモニターを再度開きます。

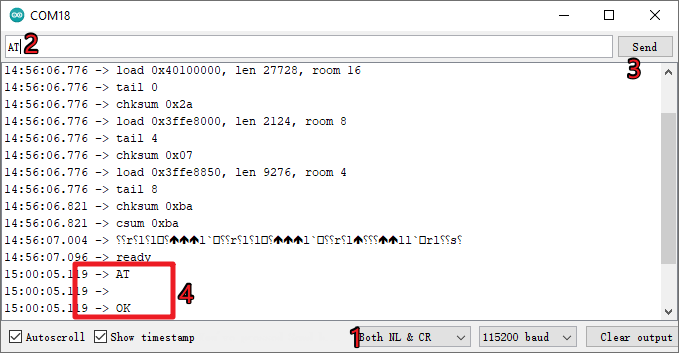

  3. NEWLINE DROPDOWN BOX をクリックして、ドロップダウンオプションで both NL & CR を選択し、 AT を入力します。OKが返された場合、ESP8266はR3ボードと正常に接続されたことを意味します。

    ../_images/sp20220524113702.png

これで、 1.1 ESP8266の設定 に従って、ESP8266モジュールの動作モードとボーレートを設定することができます。

R3でファームウェアを再書き込み

1. 回路を組む

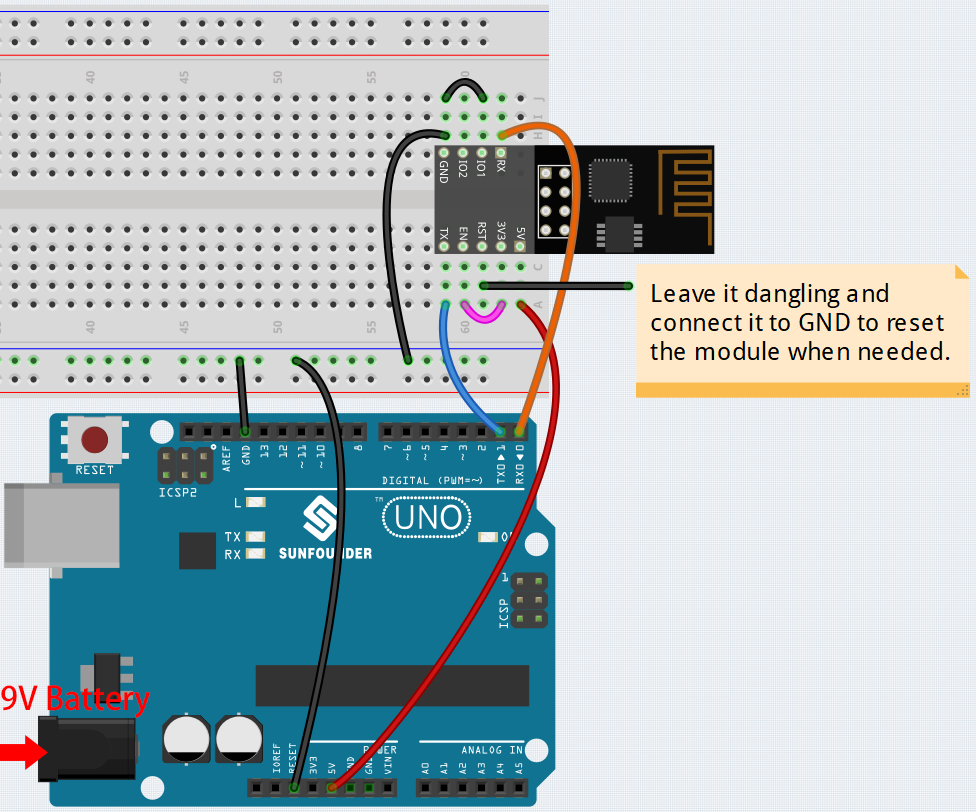

ESP8266とSunFounder R3ボードを接続します。

2. ファームウェアの書き込み

  • Windows を使用している場合は、以下の手順でファームウェアを書き込みます。

    1. ファームウェアと書き込みツールをダウンロードします。

    2. 解凍した後、4つのファイルが表示されます。

      ../_images/bat_firmware.png

      • BAT_AT_V1.7.1.0_1M.bin: ESP8266モジュールに書き込むためのファームウェア。

      • esptool.exe: Windows用のコマンドラインユーティリティ。

      • install_r3.bat: Windowsシステム用のコマンドパッケージ。このファイルをダブルクリックすると、ファイル内のすべてのコマンドが実行されます。

      • install_r4.bat: install_r3.bat と同じですが、UNO R4ボード専用です。


    3. install_r3.bat をダブルクリックして、ファームウェアの書き込みを開始します。次のプロンプトが表示されたら、ファームウェアのインストールは成功です。

      ../_images/install_firmware.png

      注釈

      書き込みに失敗した場合は、以下の点を確認してください。

      • ESP8266モジュールをリセットします（ESP8266アダプタのRSTをGNDに挿入し、その後抜きます）。

      • 配線が正しいか確認します。

      • コンピュータがボードを正しく認識しているか、また、ポートが使用中でないか確認します。

      • install.batファイルを再度開きます。

  • Mac OS システムを使用している場合は、以下の手順でファームウェアを書き込みます。

    1. Esptoolをインストールするための以下のコマンドを使用します。EsptoolはPythonベースのオープンソース、プラットフォームに依存しないEspressifチップのROMブートローダーと通信するユーティリティです。

      python3 -m pip install --upgrade pip
python3 -m pip install esptool

    2. Esptoolが正しくインストールされた場合、 python3 -m esptool を実行すると[usage: esptool]というメッセージが出力されます。

    3. ファームウェアをダウンロードします。

    4. 解凍すると、3つのファイルが表示されます。

      ../_images/bat_firmware.png

      • BAT_AT_V1.7.1.0_1M.bin: ESP8266モジュールに書き込むためのファームウェア。

      • esptool.exe: Windows用のコマンドラインユーティリティ。

      • install_r3.bat: Windowsシステム用のコマンドパッケージ。

      • install_r4.bat: install_r3.bat と同じですが、UNO R4ボード専用です。


    5. ターミナルを開き、先ほどダウンロードしたファームウェアフォルダに移動（ cd コマンド使用）。次に、以下のコマンドを実行して既存のファームウェアを消去し、新しいファームウェアを書き込みます。

      python3 -m esptool --chip esp8266 --before default_reset erase_flash
python3 -m esptool --chip esp8266 --before default_reset write_flash 0 "BAT_AT_V1.7.1.0_1M.bin"

    6. 以下のプロンプトが表示された場合、ファームウェアのインストールは成功です。

      ../_images/install_firmware_macos.png

      注釈

      書き込みに失敗した場合は、以下の点を確認してください。

      • ESP8266モジュールをリセットします（ESP8266アダプタのRSTをGNDに挿入し、その後抜きます）。

      • 配線が正しいか確認します。

      • コンピュータがボードを正しく認識しているか、また、ポートが使用中でないか確認します。

      • install.batファイルを再度開きます。

3. テスト

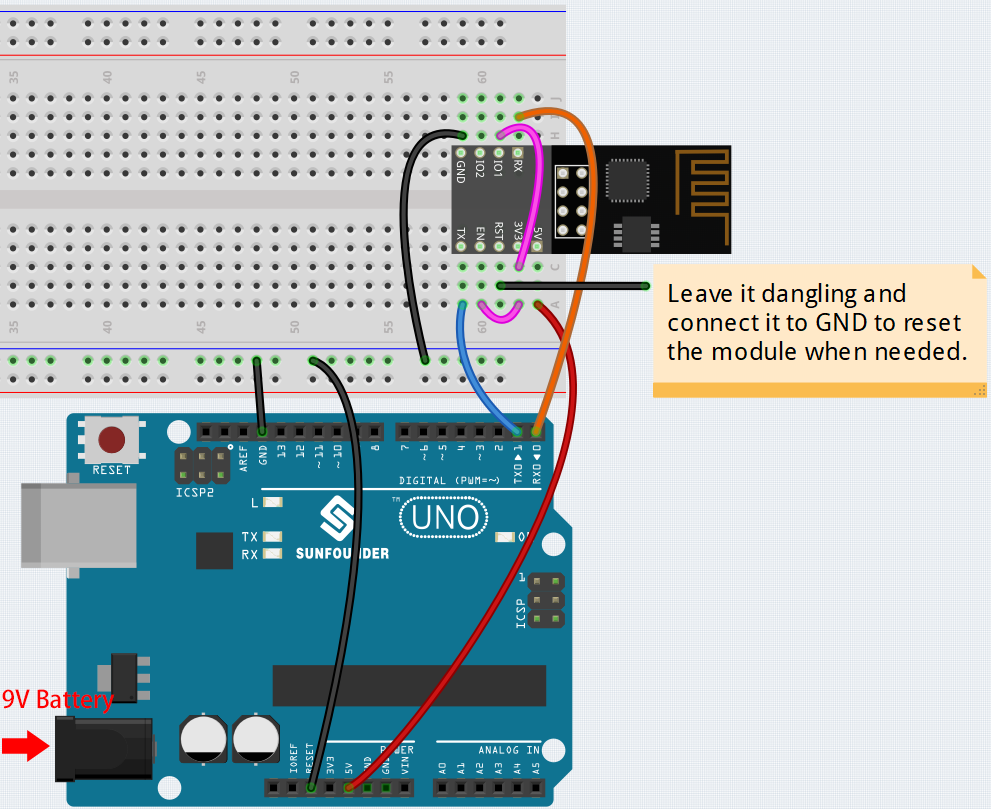

  1. 元の配線に基づき、IO1を3V3に接続します。

    ../_images/connect_esp826612.png

  2. 右上隅の虫眼鏡アイコン（シリアルモニター）をクリックし、ボーレートを 115200 に設定すると、ESP8266モジュールに関する情報が表示されます。

    ../_images/sp20220524113020.png

    注釈

    • ready が表示されない場合、ESP8266モジュールをリセットして（RSTをGNDに接続）、シリアルモニターを再度開きます。

  3. NEWLINE DROPDOWN BOX をクリックし、ドロップダウンオプションで both NL & CR を選択します。 AT を入力してOKが返された場合、ESP8266はR3ボードと正常に接続されています。

    ../_images/sp20220524113702.png

    これで、 1.1 ESP8266の設定 に従って、ESP8266モジュールの動作モードとボーレートを設定することができます。
