1.1.3 LEDバーグラフ

はじめに

このプロジェクトでは、LEDバーグラフの光を順番に点灯させます。

必要な部品

このプロジェクトでは、以下の部品が必要です。

../_images/list_led_bar1.png

一式を購入するのは非常に便利です。リンクはこちら：

名前

このキットのアイテム

リンク

Raphael Kit

337

Raphael Kit

以下のリンクから別々に購入することもできます。

コンポーネントの紹介

購入リンク

GPIO拡張ボード

購入

ブレッドボード

購入

ジャンパーワイヤー

購入

抵抗器

購入

LEDバーグラフ

-

回路図

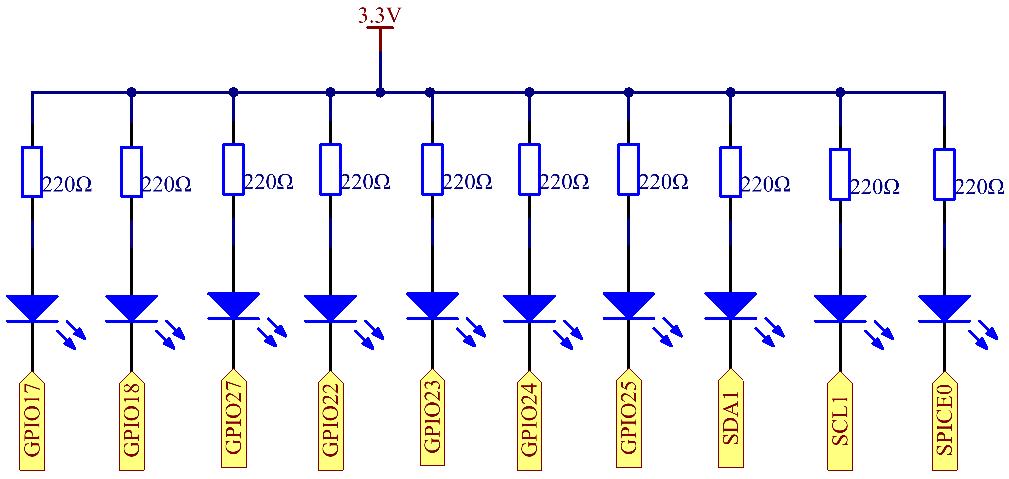

../_images/schematic_led_bar1.png

実験手順

ステップ1：回路を組み立てる。

注釈

接続するときの方向に注意してください。逆に接続すると、点灯しません。

../_images/image661.png

ステップ2：コードのフォルダに移動する。

cd ~/raphael-kit/nodejs/

ステップ3：コードをコンパイルする。

sudo node led_bar_graph.js

コードが実行された後、LEDバーのLEDが定期的に点灯と消灯を繰り返すのがわかるでしょう。

コード

const Gpio = require('pigpio').Gpio;

var pins = [17, 18, 27, 22, 23, 24, 25, 2, 3, 8];
var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

コード説明

var pins = [17,18,27,22,23,24,25,2,3,8];

LEDバーグラフは複数のピンを使用するため、これらのピンを一括で保存するための定数配列 pins を作成します。

var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

forループを使用して、これらのピンをledsオブジェクトとしてインスタンス化します。

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

LEDバーグラフの奇数桁のLEDを点灯させる oddLedBarGraph() 関数を実装します。

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

LEDバーグラフの偶数桁のLEDを点灯させる evenLedBarGraph() 関数を実装します。

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

LEDの作動状態は500msごとに切り替えられます。

現象の画像

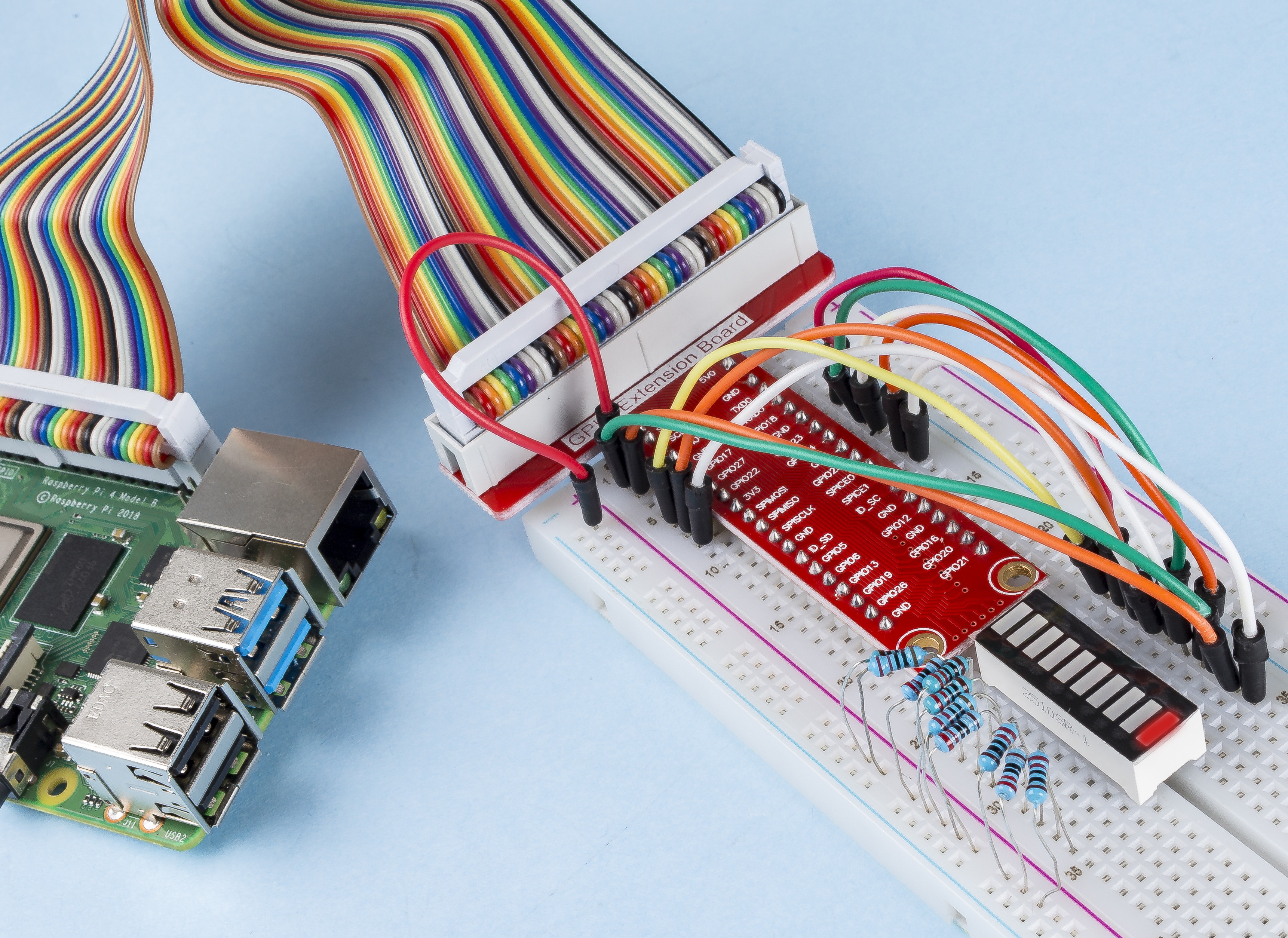

../_images/image671.jpeg
