2.2.2 Thermistance

Note

Selon la version de votre kit, identifiez si vous disposez d’un ADC0834 ou d’un MCP3008 et suivez la section correspondante.

Introduction

Tout comme la photorésistance peut détecter la lumière, la thermistance est un dispositif électronique sensible à la température qui peut être utilisé pour réaliser des fonctions de contrôle de la température, telles que la création d’une alarme de chaleur.

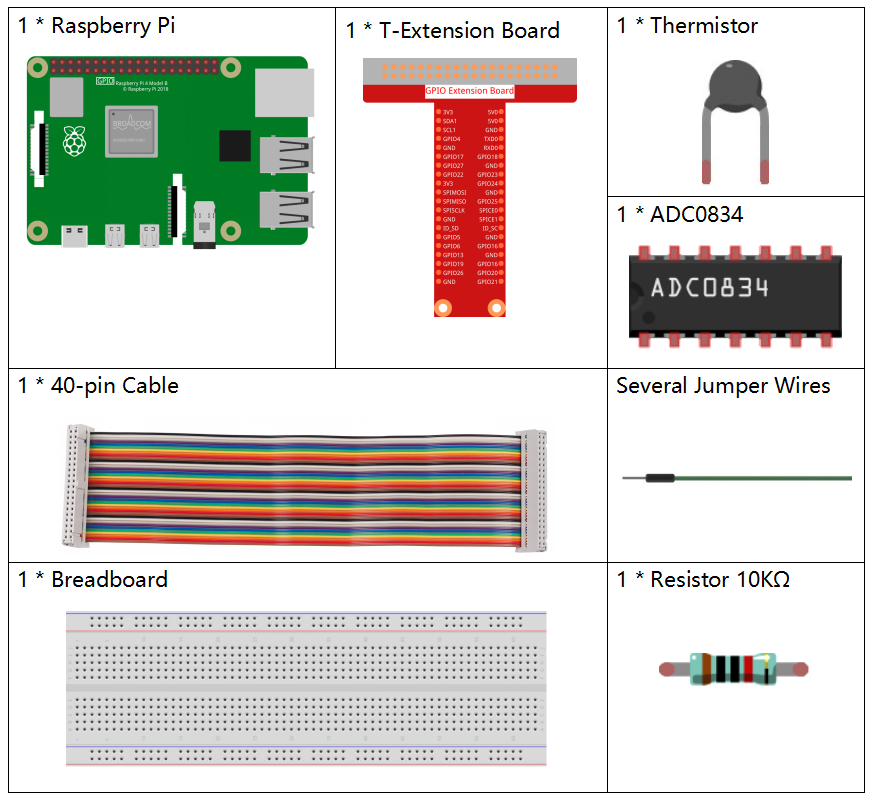

Composants nécessaires

Dans ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit Raphael	337	Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DU COMPOSANT	LIEN D’ACHAT
Carte d’extension GPIO	ACHETER
Plaque d’expérimentation (Breadboard)	ACHETER
Fils de Liaison	ACHETER
Résistance	ACHETER
Thermistance	ACHETER
ADC0834	-

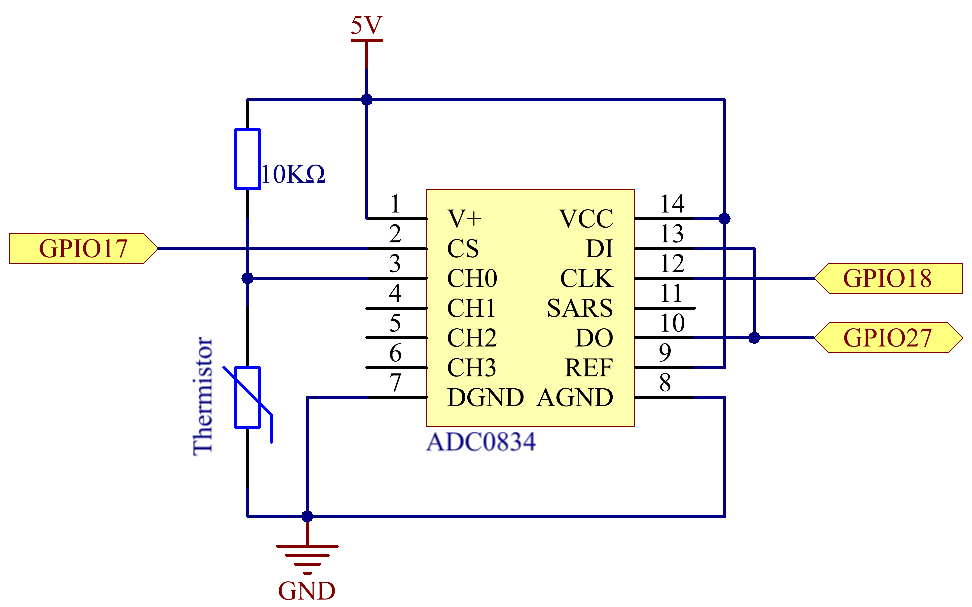

Schéma

Procédures expérimentales

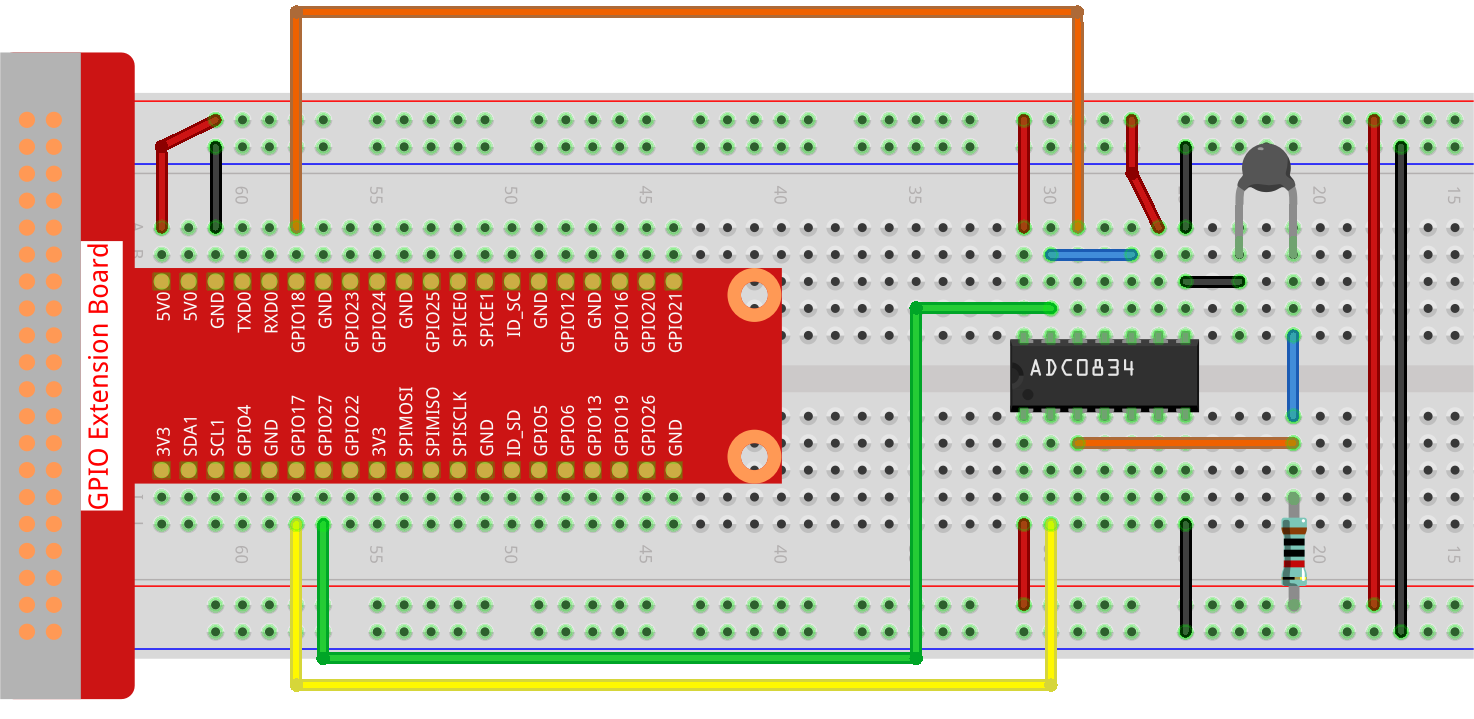

Étape 1 : Construisez le circuit.

Étape 2 : Allez dans le dossier du code.

cd ~/raphael-kit/python-pi5

Étape 3 : Exécutez le fichier exécutable

sudo python3 2.2.2_Thermistor_zero.py

Lorsque le code s’exécute, la thermistance détecte la température ambiante qui sera affichée à l’écran une fois le calcul du programme terminé.

Avertissement

Si vous recevez le message d’erreur RuntimeError: Cannot determine SOC peripheral base address, veuillez consulter Si « gpiozero » ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez vous rendre au chemin du code source comme raphael-kit/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import ADC0834
import time
import math

# Initialize the ADC0834 module
ADC0834.setup()

# Run the process in a try-except block
try:
    while True:
        # Read the analog value from the sensor
        analogVal = ADC0834.getResult()

        # Convert the analog value to a voltage
        Vr = 5 * float(analogVal) / 255

        # Calculate the resistance of the thermistor
        Rt = 10000 * Vr / (5 - Vr)

        # Calculate the temperature in Kelvin
        temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))

        # Convert Kelvin to Celsius
        Cel = temp - 273.15

        # Convert Celsius to Fahrenheit
        Fah = Cel * 1.8 + 32

        # Print the temperature in both Celsius and Fahrenheit
        print('Celsius: %.2f C  Fahrenheit: %.2f F' % (Cel, Fah))

        # Wait for 0.2 seconds before the next read
        time.sleep(0.2)

# Handle KeyboardInterrupt for graceful termination
except KeyboardInterrupt:
    # Clean up ADC0834 resources
    ADC0834.destroy()

Explication du code

1. Cette section importe la bibliothèque ADC0834 pour la conversion analogique-numérique, la bibliothèque time pour implémenter des délais, et la bibliothèque math pour effectuer des opérations mathématiques.

   #!/usr/bin/env python3
   # -*- coding: utf-8 -*-

   import ADC0834
   import time
   import math


2. Initialise le module ADC0834 pour permettre la lecture des valeurs analogiques.

   # Initialize the ADC0834 module
   ADC0834.setup()


3. Implémente une boucle infinie pour la lecture continue des données. La boucle lit la valeur analogique d’une thermistance, convertit cette valeur en tension, calcule la résistance de la thermistance, puis traduit cette résistance en mesures de température en Kelvin, Celsius et Fahrenheit. Elle affiche également les relevés de température en Celsius et Fahrenheit, en faisant une pause de 0,2 seconde entre chaque lecture.

   # Run the process in a try-except block
   try:
       while True:
           # Read the analog value from the sensor
           analogVal = ADC0834.getResult()

           # Convert the analog value to a voltage
           Vr = 5 * float(analogVal) / 255

           # Calculate the resistance of the thermistor
           Rt = 10000 * Vr / (5 - Vr)

           # Calculate the temperature in Kelvin
           temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))

           # Convert Kelvin to Celsius
           Cel = temp - 273.15

           # Convert Celsius to Fahrenheit
           Fah = Cel * 1.8 + 32

           # Print the temperature in both Celsius and Fahrenheit
           print('Celsius: %.2f C  Fahrenheit: %.2f F' % (Cel, Fah))

           # Wait for 0.2 seconds before the next read
           time.sleep(0.2)


4. Capture une exception KeyboardInterrupt pour terminer le programme proprement et inclut des instructions de nettoyage pour les ressources ADC0834 à la fin.

   # Handle KeyboardInterrupt for graceful termination
   except KeyboardInterrupt:
       # Clean up ADC0834 resources
       ADC0834.destroy()
