2.2.1 Photorésistance

Note

Selon la version de votre kit, identifiez si vous disposez d’un ADC0834 ou d’un MCP3008 et suivez la section correspondante.

Introduction

La photorésistance est un composant couramment utilisé pour mesurer l’intensité lumineuse ambiante. Elle aide le contrôleur à reconnaître le jour et la nuit et à réaliser des fonctions de contrôle de l’éclairage telles que la lampe de nuit. Ce projet est très similaire au potentiomètre, et vous pourriez penser qu’il s’agit de changer la tension pour détecter la lumière.

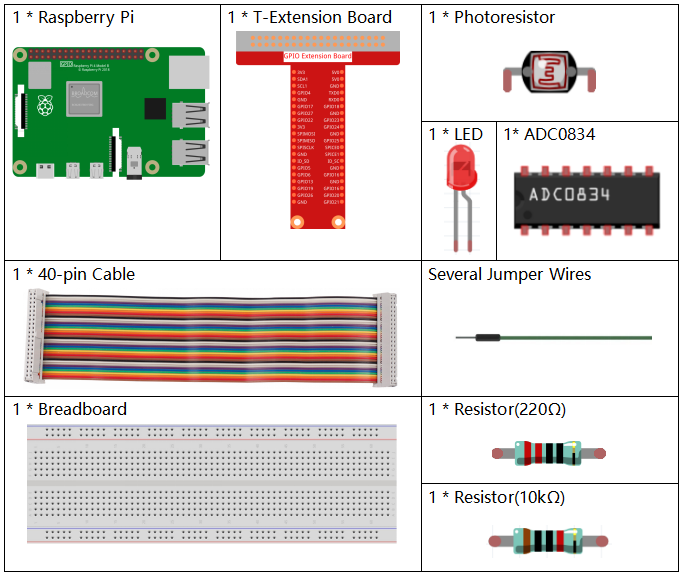

Composants nécessaires

Dans ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit Raphael	337	Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DU COMPOSANT	LIEN D’ACHAT
Carte d’extension GPIO	ACHETER
Plaque d’expérimentation (Breadboard)	ACHETER
Fils de Liaison	ACHETER
Résistance	ACHETER
LED	ACHETER
ADC0834	-
Photoresistor	ACHETER

Schéma

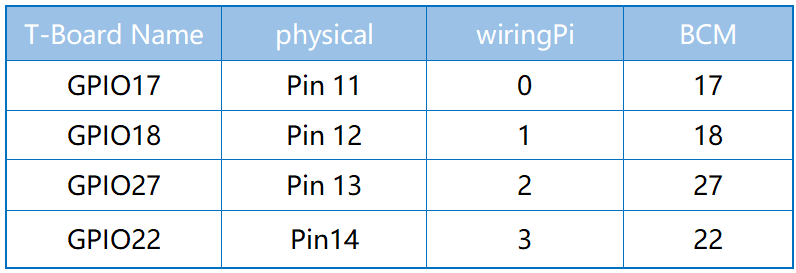

../_images/2.2.1_photoresistor_schematic_1.png

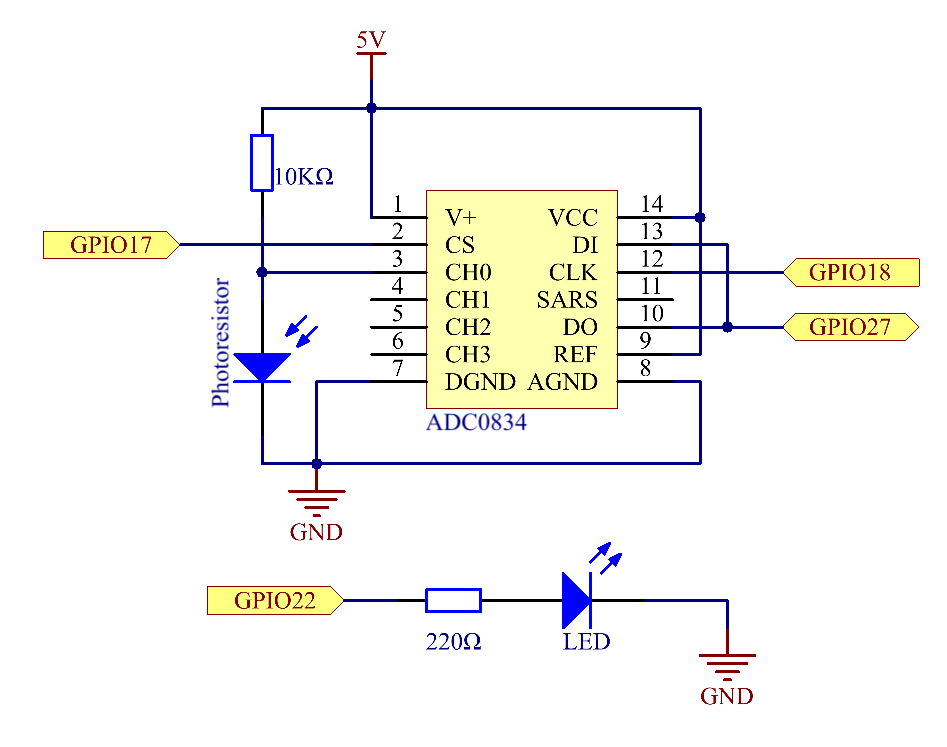

../_images/2.2.1_photoresistor_schematic_2.png

Procédures expérimentales

Étape 1 : Construisez le circuit.

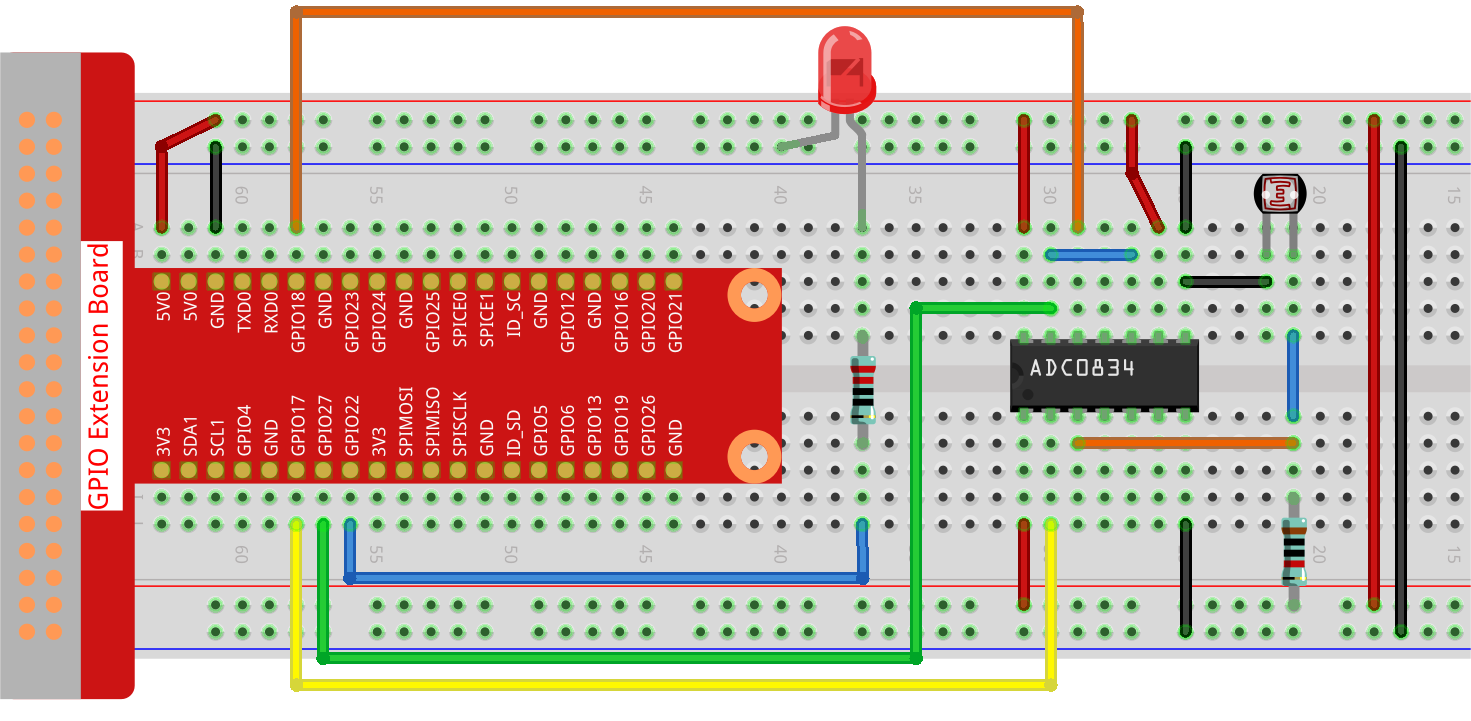

../_images/2.2.1_photoresistor_circuit.png

Étape 2 : Allez dans le dossier du code.

cd ~/raphael-kit/python-pi5

Étape 3 : Exécutez le fichier exécutable.

sudo python3 2.2.1_Photoresistor_zero.py

Lorsque le code s’exécute, la luminosité de la LED changera en fonction de l’intensité lumineuse détectée par la photorésistance.

Avertissement

Si vous recevez le message d’erreur RuntimeError: Cannot determine SOC peripheral base address, veuillez consulter Si « gpiozero » ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez vous rendre au chemin du code source comme raphael-kit/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3
from gpiozero import PWMLED
import ADC0834
import time

# Initialize a PWM LED on GPIO pin 22
led = PWMLED(22)

# Set up the ADC0834 module
ADC0834.setup()

# Define a function for mapping values from one range to another
def MAP(x, in_min, in_max, out_min, out_max):
    return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min

# Main loop for reading ADC value and controlling LED brightness
def loop():
    while True:
        # Read analog value from ADC
        analogVal = ADC0834.getResult()
        print('value = %d' % analogVal)

        # Map the ADC value to a PWM value and set LED brightness
        led.value = float(analogVal/255)

        # Wait for 0.2 seconds
        time.sleep(0.2)

# Run the main loop and handle KeyboardInterrupt for graceful shutdown
try:
    loop()
except KeyboardInterrupt:
    # Turn off LED before exiting
    led.value = 0

Explication du code

Ce segment importe la classe PWMLED de la bibliothèque gpiozero, nécessaire pour contrôler les LEDs PWM. Il inclut également le module ADC0834 pour interfacer avec le convertisseur analogique-numérique, et le module time pour exécuter des fonctions basées sur le temps comme sleep.
```
#!/usr/bin/env python3
from gpiozero import PWMLED
import ADC0834
import time
```
Initialise une LED PWM connectée à la broche GPIO 22 et configure le module ADC0834, le préparant pour une utilisation dans le projet.
```
# Initialize a PWM LED on GPIO pin 22
led = PWMLED(22)

# Set up the ADC0834 module
ADC0834.setup()
```

Définit une fonction pour mapper une valeur d’entrée d’une plage à une autre. Cette fonction est cruciale pour traduire les lectures de l’ADC en une plage appropriée pour le contrôle PWM.

# Define a function for mapping values from one range to another
def MAP(x, in_min, in_max, out_min, out_max):
    return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min

Cette section contient une boucle qui lit continuellement la valeur analogique de l’ADC0834, la mappe à une valeur PWM correspondante, et ajuste la luminosité de la LED. Un court délai (time.sleep(0.2)) est inclus pour rendre les changements visibles et éviter de surcharger le CPU.

# Main loop for reading ADC value and controlling LED brightness
def loop():
    while True:
        # Read analog value from ADC
        analogVal = ADC0834.getResult()
        print('value = %d' % analogVal)

        # Map the ADC value to a PWM value and set LED brightness
        led.value = float(analogVal/255)

        # Wait for 0.2 seconds
        time.sleep(0.2)

Exécute la fonction loop et inclut une gestion des erreurs pour un arrêt propre sur KeyboardInterrupt. Il s’assure que la LED est éteinte lorsque le programme est arrêté.

# Run the main loop and handle KeyboardInterrupt for graceful shutdown
try:
    loop()
except KeyboardInterrupt:
    # Turn off LED before exiting
    led.value = 0
