2.1.7 Potentiomètre

Note

Selon la version de votre kit, identifiez si vous disposez d’un ADC0834 ou d’un MCP3008 et suivez la section correspondante.

Introduction

La fonction ADC peut être utilisée pour convertir des signaux analogiques en signaux numériques, et dans cette expérience, nous utilisons l’ADC0834 pour obtenir cette fonctionnalité. Ici, nous réalisons ce processus en utilisant un potentiomètre. Le potentiomètre modifie la quantité physique — la tension, qui est convertie par la fonction ADC.

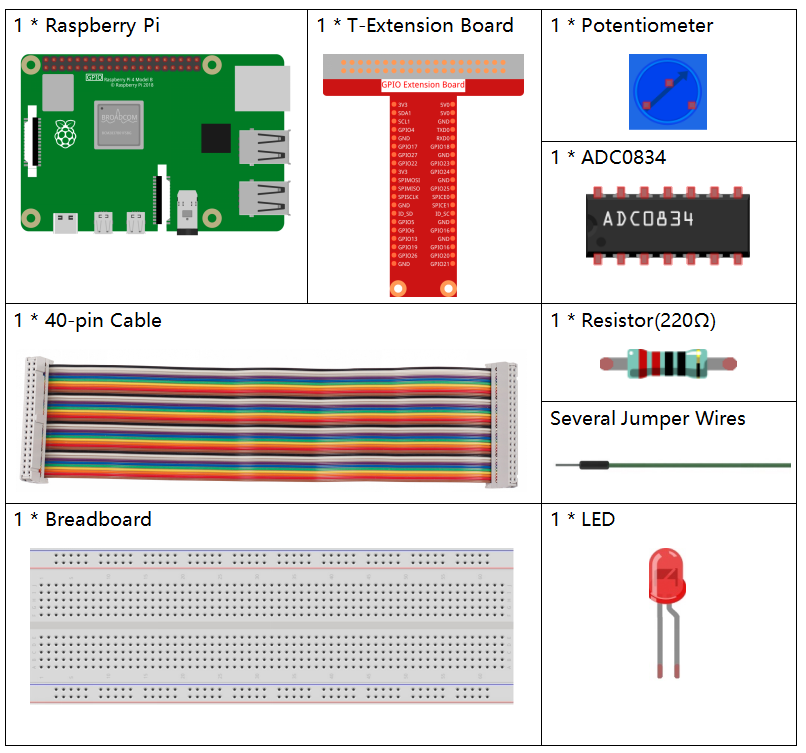

Composants nécessaires

Dans ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit Raphael	337	Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DU COMPOSANT	LIEN D’ACHAT
Carte d’extension GPIO	ACHETER
Plaque d’expérimentation (Breadboard)	ACHETER
Fils de Liaison	ACHETER
Résistance	ACHETER
LED	ACHETER
Potentiomètre	ACHETER
ADC0834	-

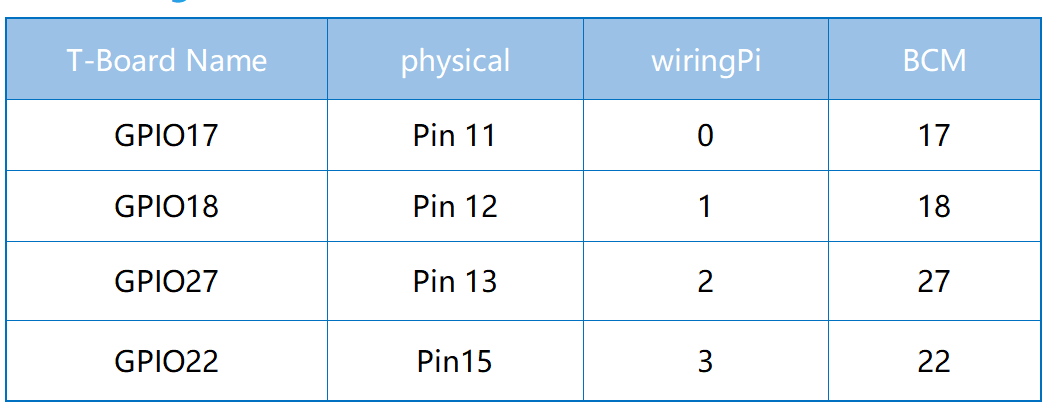

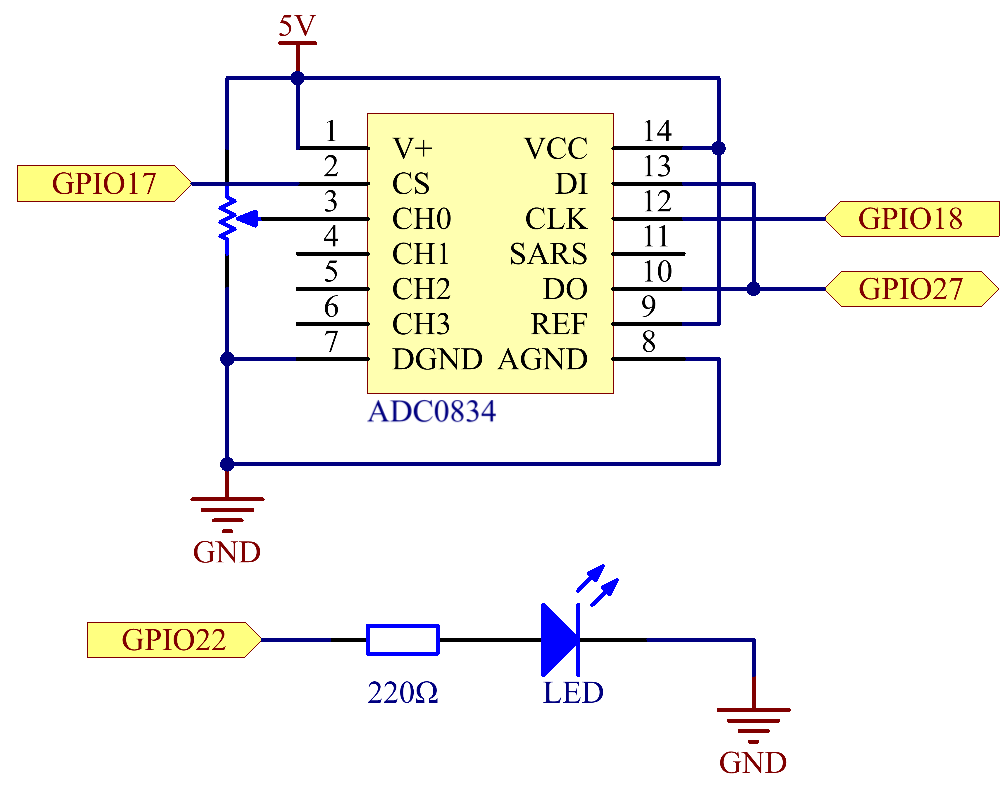

Schéma

Procédures expérimentales

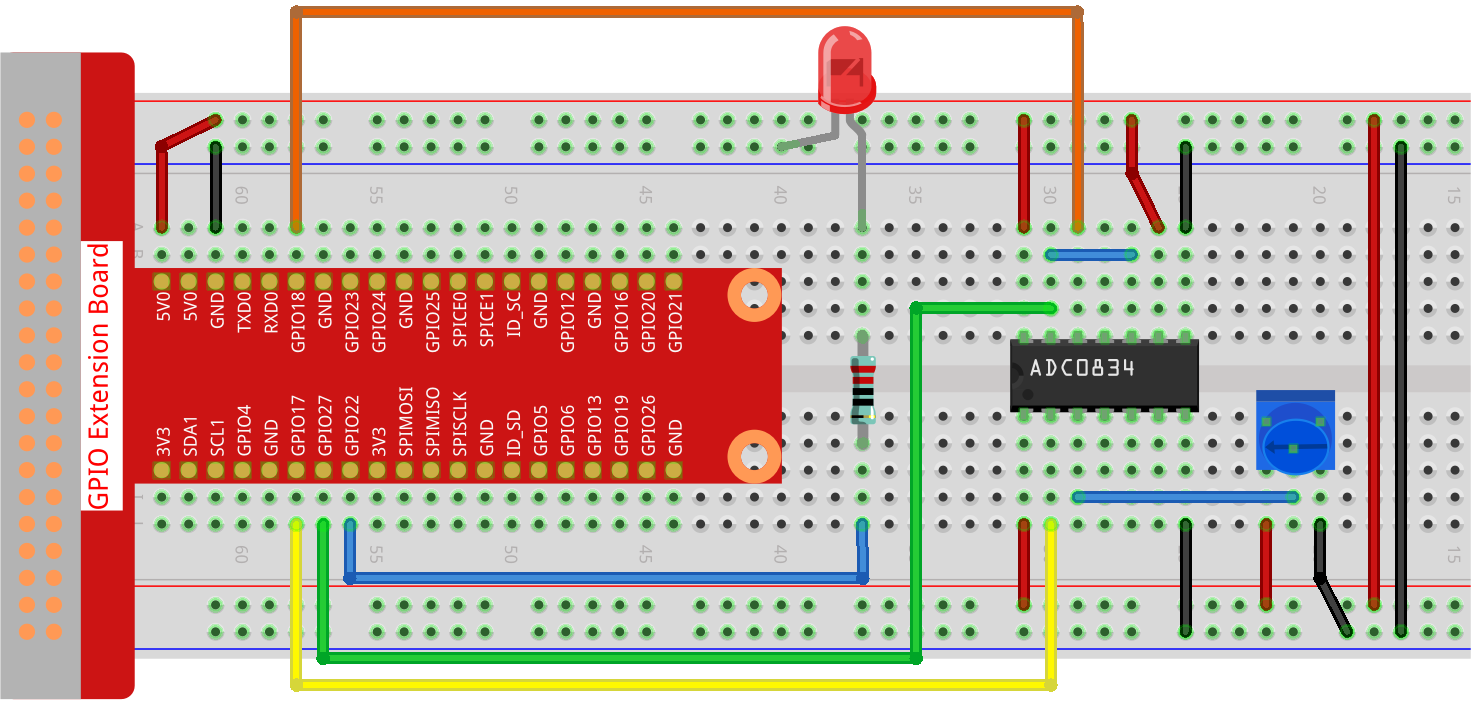

Étape 1 : Construisez le circuit.

Note

Veuillez placer la puce en vous référant à la position correspondante représentée dans l’image. Notez que les encoches sur la puce doivent être à gauche lorsqu’elle est placée.

Étape 2 : Ouvrez le fichier de code.

cd ~/raphael-kit/python-pi5

Étape 3 : Exécutez.

sudo python3 2.1.7_Potentiometer_zero.py

Après l’exécution du code, tournez le bouton du potentiomètre, l’intensité de la LED changera en conséquence.

Avertissement

Si vous recevez le message d’erreur RuntimeError: Cannot determine SOC peripheral base address, veuillez consulter Si « gpiozero » ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez vous rendre au chemin du code source comme raphael-kit/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3

from gpiozero import PWMLED
import ADC0834
import time

# Initialize a PWM LED on GPIO pin 22
led = PWMLED(22)

# Set up the ADC0834 module
ADC0834.setup()

def MAP(x, in_min, in_max, out_min, out_max):
    """
    Map a value from one range to another.
    :param x: The value to be mapped.
    :param in_min: The lower bound of the value's current range.
    :param in_max: The upper bound of the value's current range.
    :param out_min: The lower bound of the value's target range.
    :param out_max: The upper bound of the value's target range.
    :return: The mapped value.
    """
    return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min

try:
    while True:
        # Get the current reading from the ADC0834 module
        res = ADC0834.getResult()
        print('res = %d' % res)

        # Map the ADC value to a range suitable for setting LED brightness
        R_val = MAP(res, 0, 255, 0, 100)

        # Set the LED brightness
        led.value = float(R_val / 100)

        # Wait for 0.2 seconds before reading again
        time.sleep(0.2)

# Graceful exit when 'Ctrl+C' is pressed
except KeyboardInterrupt:
    led.value = 0  # Turn off the LED

Explication du code

1. gpiozero pour le contrôle de la LED PWM, ADC0834 pour la conversion analogique-numérique, et time pour implémenter des délais.

   #!/usr/bin/env python3

   from gpiozero import PWMLED
   import ADC0834
   import time


2. Initialisez un objet PWMLED connecté à la broche GPIO 22 et configurez le convertisseur ADC0834.

   # Initialize a PWM LED on GPIO pin 22
   led = PWMLED(22)

   # Set up the ADC0834 module
   ADC0834.setup()


3. Définir une fonction nommée MAP pour convertir une plage de valeurs en une autre, utile pour mapper les valeurs ADC aux niveaux de luminosité appropriés de la LED.

   def MAP(x, in_min, in_max, out_min, out_max):
       return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min


4. Lire en continu la valeur de l’ADC dans une boucle, en mapant la lecture de l’ADC (0-255) à un niveau de luminosité (0-100) pour la LED. Ajuster la luminosité de la LED en fonction de cette valeur mappée. Implémenter un délai de 0,2 seconde pour une meilleure lisibilité et stabilité.

   try:
       while True:
           # Get the current reading from the ADC0834 module
           res = ADC0834.getResult()
           print('res = %d' % res)

           # Map the ADC value to a range suitable for setting LED brightness
           R_val = MAP(res, 0, 255, 0, 100)

           # Set the LED brightness
           led.value = float(R_val / 100)

           # Wait for 0.2 seconds before reading again
           time.sleep(0.2)

   # Graceful exit when 'Ctrl+C' is pressed
   except KeyboardInterrupt:
       led.value = 0  # Turn off the LED
