2.1.4 Interrupteur à Glissière

Introduction

Dans ce projet, nous allons apprendre à utiliser un interrupteur à glissière. Habituellement, l’interrupteur à glissière est soudé sur un circuit imprimé en tant qu’interrupteur d’alimentation, mais ici nous devons l’insérer dans la plaque d’essai, ce qui peut ne pas être très serré. Nous l’utilisons sur la plaque d’essai pour montrer son fonctionnement.

Composants Nécessaires

Pour ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DANS CE KIT	LIEN
Kit Raphael	337	Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DES COMPOSANTS	LIEN D’ACHAT
Carte d’extension GPIO	ACHETER
Plaque d’expérimentation (Breadboard)	ACHETER
Fils de Liaison	ACHETER
Résistance	ACHETER
LED	ACHETER
Interrupteur à glissière	ACHETER
Condensateur	ACHETER

Schéma de Câblage

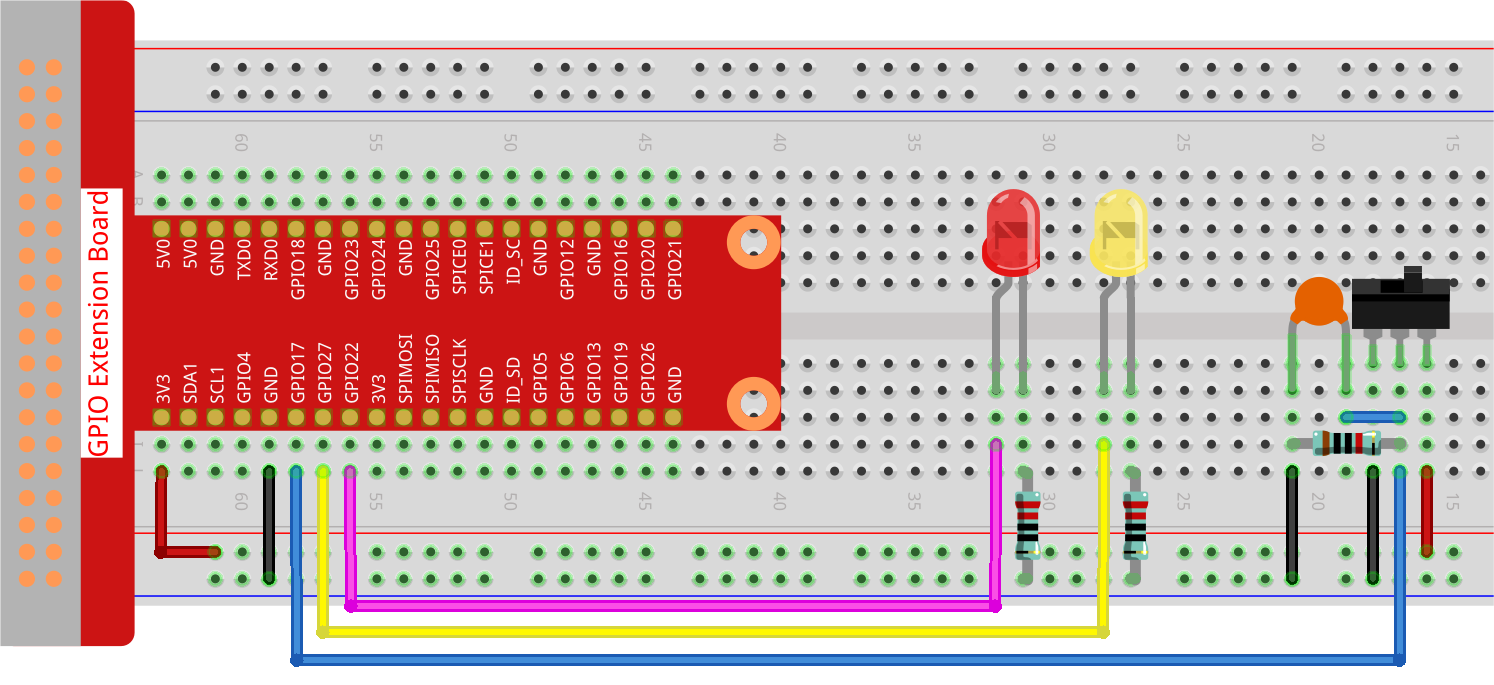

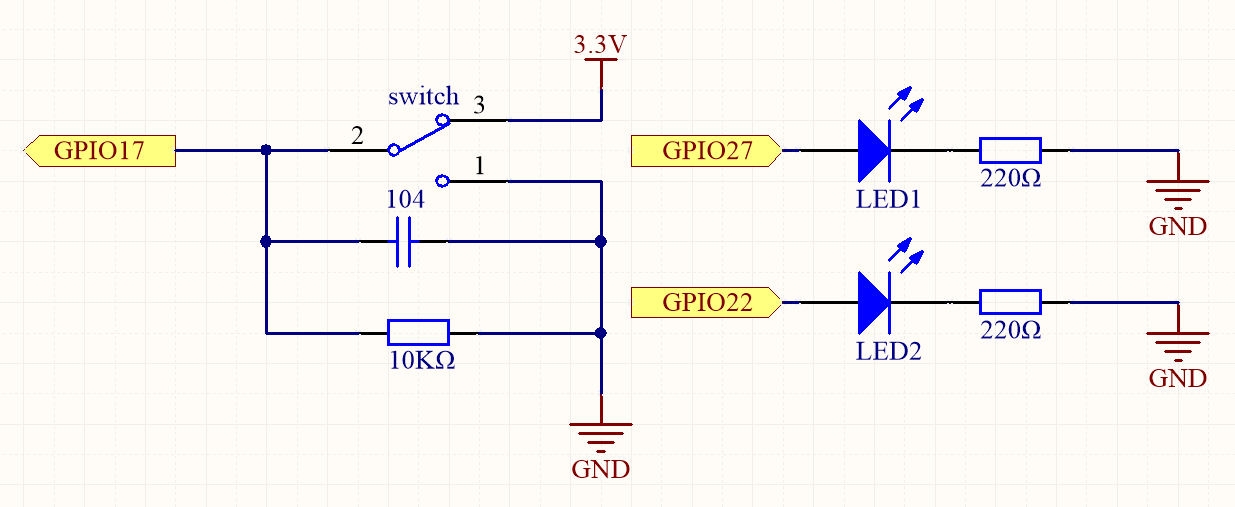

Connectez la broche centrale de l’interrupteur à glissière à GPIO17, et deux LED aux broches GPIO22 et GPIO27 respectivement. Ensuite, lorsque vous actionnez l’interrupteur à glissière, vous pouvez voir les deux LED s’allumer alternativement.

Procédures Expérimentales

Étape 1 : Construisez le circuit.

Étape 2 : Accédez au dossier du code.

cd ~/raphael-kit/python-pi5

Étape 3 : Exécutez le code.

sudo python3 2.1.4_Slider_zero.py

Pendant que le code s’exécute, placez l’interrupteur à gauche, alors la LED jaune s’allume ; à droite, la lumière rouge s’allume.

Avertissement

Si vous recevez le message d’erreur RuntimeError: Cannot determine SOC peripheral base address, veuillez consulter Si « gpiozero » ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez aller au chemin du code source comme raphael-kit/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3
from gpiozero import LED, Button  # Import LED and Button classes for GPIO control
from time import sleep  # Import sleep function for adding delays

# Initialize the micro switch on GPIO pin 17 with the pull-up resistor disabled
micro_switch = Button(17, pull_up=False)
# Initialize LED1 on GPIO pin 22
led1 = LED(22)
# Initialize LED2 on GPIO pin 27
led2 = LED(27)

try:
    # Main loop to control LED states based on the micro switch's state
    while True:
        if micro_switch.is_pressed:  # Check if the micro switch is pressed
            print('    LED1 ON    ')  # Print status message
            led1.on()   # Turn on LED1
            led2.off()  # Turn off LED2
        else:  # If the micro switch is not pressed
            print('    LED2 ON    ')  # Print status message
            led1.off()  # Turn off LED1
            led2.on()   # Turn on LED2

        sleep(0.5)  # Wait for 0.5 seconds before rechecking the switch state

except KeyboardInterrupt:
    # Handle a keyboard interrupt (Ctrl+C) for a clean exit from the loop
    pass

Explication du Code

1. Cette ligne permet d’exécuter le script avec Python 3. Elle importe LED et Button de gpiozero pour contrôler les dispositifs GPIO, et sleep de time pour les délais.

   #!/usr/bin/env python3
   from gpiozero import LED, Button  # Import LED and Button classes for GPIO control
   from time import sleep  # Import sleep function for adding delays


2. Initialise un micro-interrupteur connecté à la broche GPIO 17 avec la résistance pull-up désactivée, et deux LED connectées aux broches GPIO 22 et 27.

   # Initialize the micro switch on GPIO pin 17 with the pull-up resistor disabled
   micro_switch = Button(17, pull_up=False)
   # Initialize LED1 on GPIO pin 22
   led1 = LED(22)
   # Initialize LED2 on GPIO pin 27
   led2 = LED(27)


3. La boucle principale vérifie l’état du micro-interrupteur. Si pressé, LED1 s’allume et LED2 s’éteint ; si non pressé, LED1 s’éteint et LED2 s’allume. La boucle se répète toutes les 0,5 secondes. Capture un KeyboardInterrupt (comme Ctrl+C) pour permettre une terminaison propre du script.

   try:
   # Main loop to control LED states based on the micro switch's state
   while True:
       if micro_switch.is_pressed:  # Check if the micro switch is pressed
           print('    LED1 ON    ')  # Print status message
           led1.on()   # Turn on LED1
           led2.off()  # Turn off LED2
       else:  # If the micro switch is not pressed
           print('    LED2 ON    ')  # Print status message
           led1.off()  # Turn off LED1
           led2.on()   # Turn on LED2

       sleep(0.5)  # Wait for 0.5 seconds before rechecking the switch state

   except KeyboardInterrupt:
       # Handle a keyboard interrupt (Ctrl+C) for a clean exit from the loop
       pass
