2.1.7 Potentiomètre (MCP3008)

Note

Selon la version de votre kit, identifiez si vous avez ADC0834 ou MCP3008 et procédez avec la section correspondante.

Introduction

La fonction ADC est utilisée pour convertir des signaux analogiques en valeurs numériques. Dans cette expérience, nous utilisons la puce ADC MCP3008 pour effectuer cette conversion. Un potentiomètre est utilisé pour générer une tension variable, modifiant ainsi la grandeur physique. Le MCP3008 convertit ensuite cette tension analogique en une valeur numérique pouvant être lue et traitée par la Raspberry Pi.

Composants requis

Dans ce projet, nous avons besoin des composants suivants.

Il est définitivement plus pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DANS CE KIT	LIEN
Kit Raphael	337	Raphael Kit

Vous pouvez également les acheter séparément via les liens ci‑dessous.

INTRODUCTION DU COMPOSANT	LIEN D’ACHAT
Carte d’extension GPIO	ACHETER
Plaque d’expérimentation (Breadboard)	ACHETER
Fils de Liaison	ACHETER
Résistance	ACHETER
LED	ACHETER
Potentiomètre	ACHETER
MCP3008	-

Schéma

Nom de la carte T	Physique	WiringPi	BCM
SPICE0	pin24	10	8
SPIMOSI	pin19	12	10
SPIMISO	pin21	13	9
SPISCLK	pin23	14	11
GPIO22	pin15	3	22

Procédure expérimentale

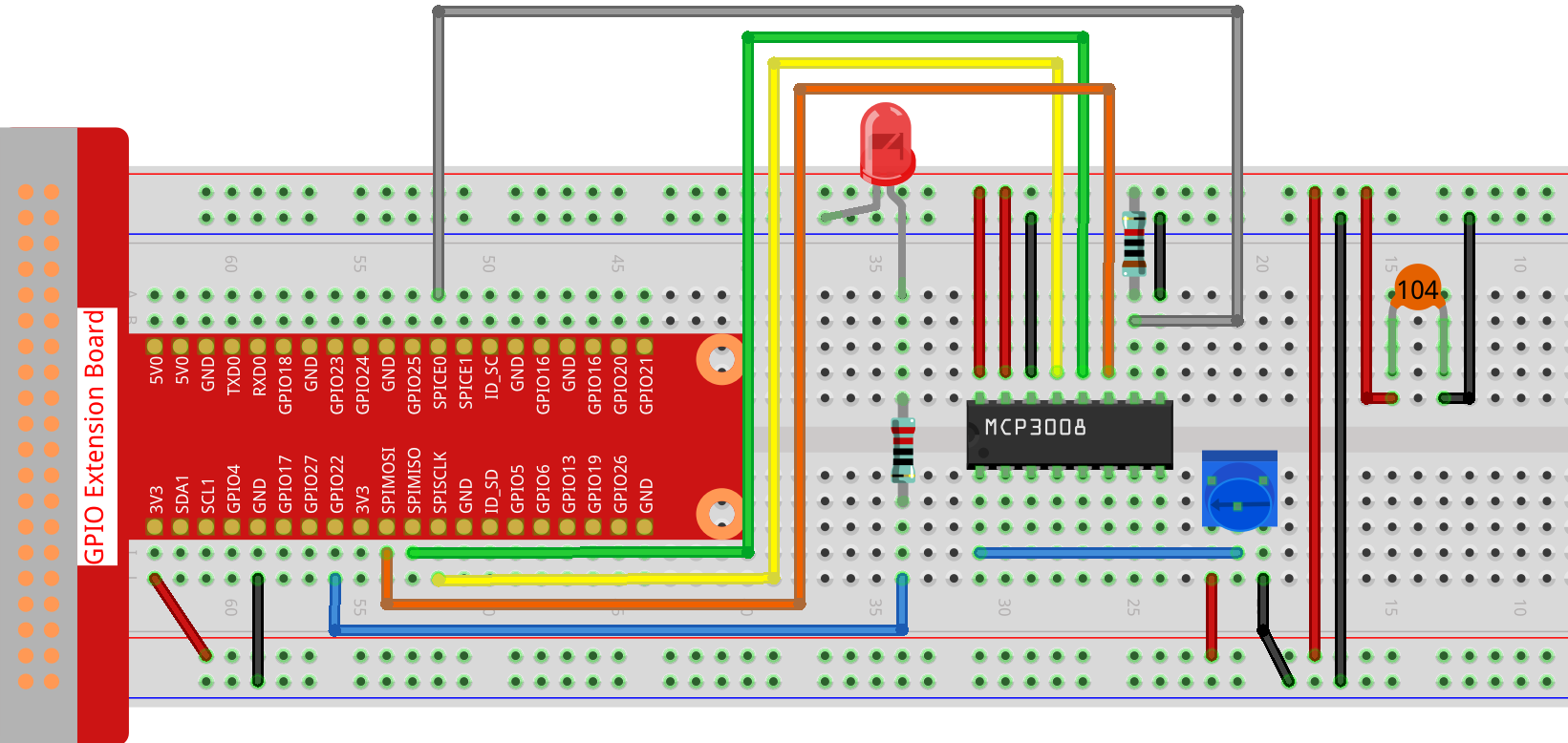

Étape 1 : Construire le circuit.

Note

Veuillez placer la puce en vous référant à la position correspondante indiquée sur l’image. Remarquez que l’encoche de la puce doit être à gauche lorsqu’elle est placée.

Étape 2 : Ouvrir le fichier de code.

cd ~/raphael-kit/nodejs/

Étape 3 : Exécuter le code.

sudo node potentionmeter-2.js

Après exécution du code, en tournant le bouton du potentiomètre, l’intensité de la LED change en conséquence.

Code

const Gpio = require('pigpio').Gpio;
const mcpadc = require('mcp-spi-adc');

// Ouvrir le canal 0 du MCP3008 (entrée analogique CH0)
const adc = mcpadc.openMcp3008(0, { speedHz: 1000000 }, (err) => {
if (err) {
    console.error("Échec de l’ouverture du canal ADC :", err);
    process.exit(1);
}

console.log("Canal 0 du MCP3008 ouvert avec succès.");

// Initialiser la LED sur GPIO22 en mode sortie PWM
const led = new Gpio(22, { mode: Gpio.OUTPUT });

// Lire la valeur ADC toutes les 100 ms et mettre à jour la luminosité de la LED
setInterval(() => {
    adc.read((err, reading) => {
    if (err) {
        console.error("Erreur lors de la lecture de l’ADC :", err);
        return;
    }

    // Convertir la valeur flottante (0.0–1.0) en plage PWM (0–255)
    const pwmVal = Math.round(reading.value * 255);

    console.log(`Valeur analogique actuelle : ${pwmVal}`);

    // Mettre à jour la luminosité de la LED via PWM
    led.pwmWrite(pwmVal);
    });
}, 100);
});

Explication du code

const Gpio = require('pigpio').Gpio;

Cette ligne importe le module pigpio, qui permet un contrôle précis du PWM et des GPIO sur la Raspberry Pi.

const mcpadc = require('mcp-spi-adc');

Cette ligne importe la bibliothèque mcp-spi-adc, qui permet la communication avec le MCP3008 via l’interface SPI.

const adc = mcpadc.openMcp3008(0, { speedHz: 1000000 }, (err) => {
    if (err) {
        console.error("Échec de l’ouverture du canal ADC :", err);
        process.exit(1);
    }
});

Initialise le canal d’entrée analogique 0 du MCP3008. Définit la vitesse de communication SPI à 1 MHz. En cas d’échec de l’initialisation, un message d’erreur est affiché et le programme s’arrête.

const led = new Gpio(22, { mode: Gpio.OUTPUT });

Crée un objet GPIO pour la broche 22 de la Raspberry Pi. Cette broche est configurée comme une sortie et sera utilisée pour contrôler la luminosité de la LED via PWM.

setInterval(() => {
    adc.read((err, reading) => {
        if (err) {
            console.error("Erreur lors de la lecture de l’ADC :", err);
            return;
        }

        const pwmVal = Math.round(reading.value * 255);
        console.log(`Valeur analogique actuelle : ${pwmVal}`);
        led.pwmWrite(pwmVal);
    });
}, 100);

Toutes les 100 millisecondes, cette fonction lit la valeur analogique du canal 0 du MCP3008. L’ADC renvoie un nombre flottant normalisé entre 0.0 et 1.0. Cette valeur est mise à l’échelle sur la plage 0–255 et appliquée à la GPIO22 avec pwmWrite() pour contrôler la luminosité de la LED. La valeur PWM est également affichée dans la console.
