2.2.2 Termistor

Nota

Dependiendo de la versión de su kit, identifique si tiene ADC0834 o MCP3008 y continúe con la sección correspondiente.

Introducción

Al igual que una fotorresistencia puede detectar la luz, un termistor es un dispositivo electrónico sensible a la temperatura que puede usarse para funciones de control de temperatura, como hacer una alarma de calor.

Componentes Necesarios

En este proyecto, necesitamos los siguientes componentes.

Definitivamente es conveniente comprar un kit completo, aquí está el enlace:

Nombre	COMPONENTES EN ESTE KIT	ENLACE
Kit Raphael	337	Raphael Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DEL COMPONENTE	ENLACE DE COMPRA
Placa de Extensión GPIO	COMPRAR
Protoboard	COMPRAR
Cables de Puente	COMPRAR
Resistor	COMPRAR
Termistor	COMPRAR
ADC0834	-

Diagrama Esquemático

../_images/2.2.2_thermistor_schematic_1.png

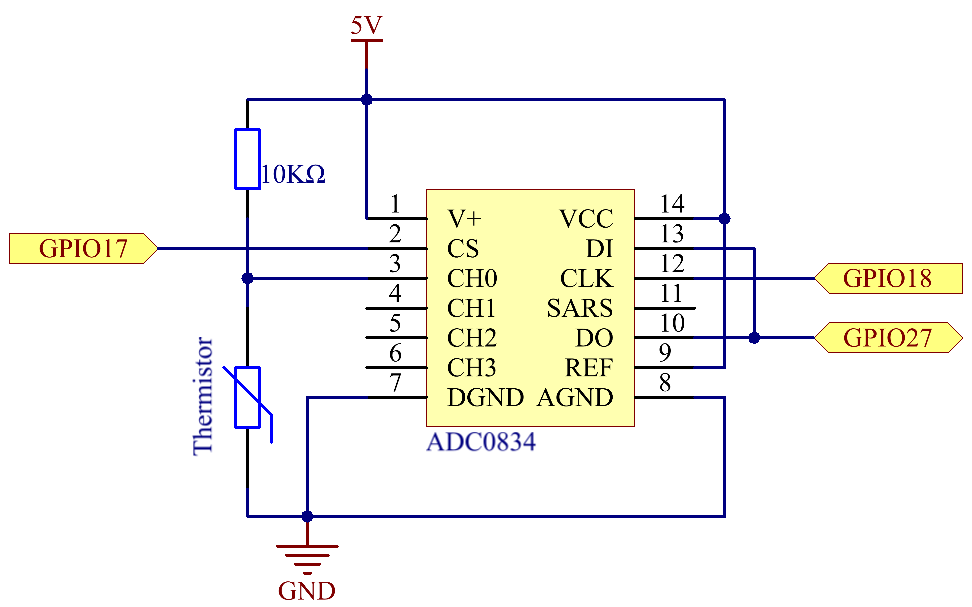

../_images/2.2.2_thermistor_schematic_2.png

Procedimientos Experimentales

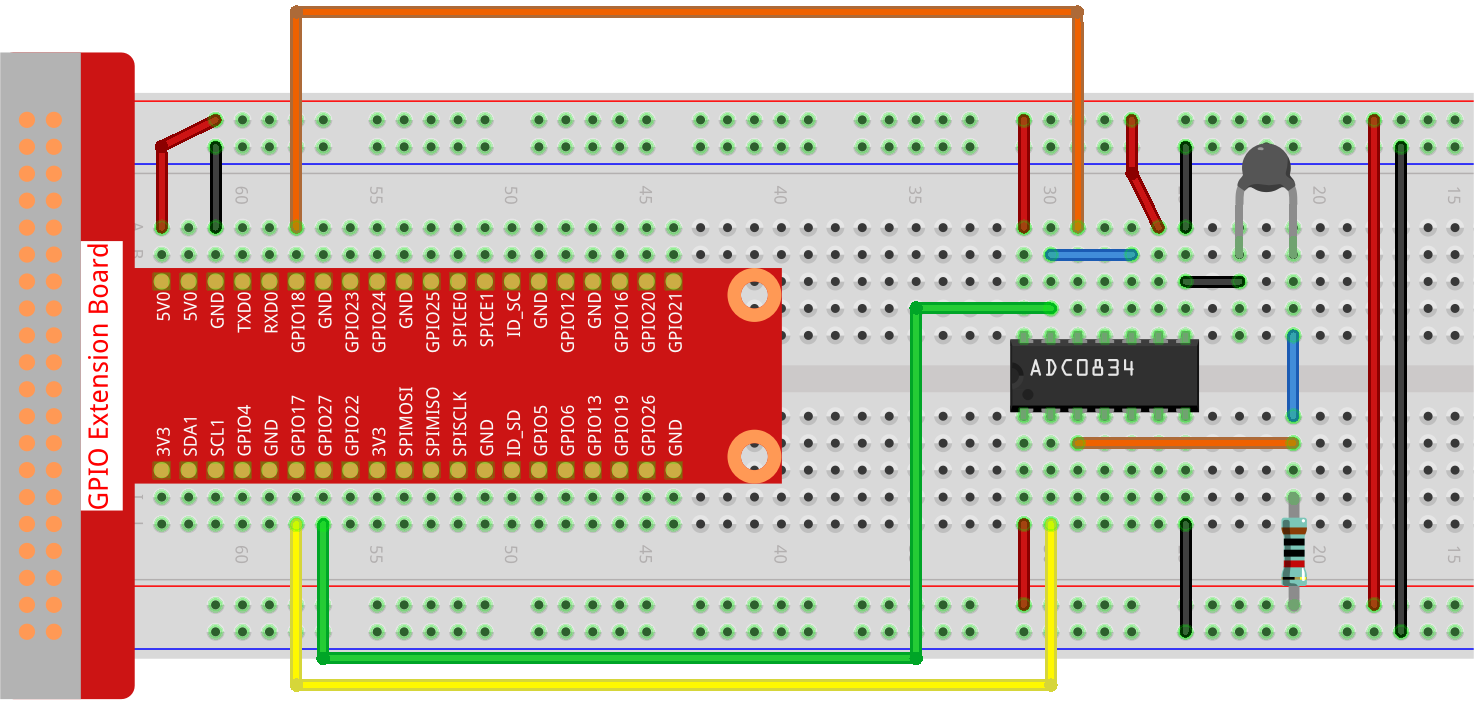

Paso 1: Construir el circuito.

Paso 2: Ir a la carpeta del código.

cd ~/raphael-kit/python-pi5

Paso 3: Ejecutar el archivo ejecutable.

sudo python3 2.2.2_Thermistor_zero.py

Con el código en ejecución, el termistor detecta la temperatura ambiente, que se imprimirá en la pantalla una vez que finalice el cálculo del programa.

Advertencia

Si recibe el mensaje de error RuntimeError: Cannot determine SOC peripheral base address, consulte Si «gpiozero» no funciona.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes de eso, necesitas ir a la ruta del código fuente como raphael-kit/python-pi5. Después de modificar el código, puedes ejecutarlo directamente para ver el efecto.

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import ADC0834
import time
import math

# Inicializar el módulo ADC0834
ADC0834.setup()

# Ejecutar el proceso en un bloque try-except
try:
    while True:
        # Leer el valor analógico del sensor
        analogVal = ADC0834.getResult()

        # Convertir el valor analógico a voltaje
        Vr = 5 * float(analogVal) / 255

        # Calcular la resistencia del termistor
        Rt = 10000 * Vr / (5 - Vr)

        # Calcular la temperatura en Kelvin
        temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))

        # Convertir Kelvin a Celsius
        Cel = temp - 273.15

        # Convertir Celsius a Fahrenheit
        Fah = Cel * 1.8 + 32

        # Imprimir la temperatura en Celsius y Fahrenheit
        print('Celsius: %.2f C  Fahrenheit: %.2f F' % (Cel, Fah))

        # Esperar 0.2 segundos antes de la siguiente lectura
        time.sleep(0.2)

# Manejar KeyboardInterrupt para una terminación adecuada
except KeyboardInterrupt:
    # Limpiar recursos de ADC0834
    ADC0834.destroy()

Explicación del Código

Esta sección importa la biblioteca ADC0834 para la conversión de analógico a digital, la biblioteca time para implementar retardos y la biblioteca math para realizar operaciones matemáticas.
```
#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import ADC0834
import time
import math
```
Inicializa el módulo ADC0834 para habilitar la lectura de valores analógicos.
```
# Inicializar el módulo ADC0834
ADC0834.setup()
```

Implementa un bucle infinito para la lectura continua de datos. El bucle lee el valor analógico de un termistor, convierte este valor a voltaje, calcula la resistencia del termistor y luego traduce esta resistencia en mediciones de temperatura en Kelvin, Celsius y Fahrenheit. También muestra las lecturas de temperatura en Celsius y Fahrenheit, haciendo una pausa de 0.2 segundos entre cada lectura.

# Ejecutar el proceso en un bloque try-except
try:
    while True:
        # Leer el valor analógico del sensor
        analogVal = ADC0834.getResult()

        # Convertir el valor analógico a voltaje
        Vr = 5 * float(analogVal) / 255

        # Calcular la resistencia del termistor
        Rt = 10000 * Vr / (5 - Vr)

        # Calcular la temperatura en Kelvin
        temp = 1 / (((math.log(Rt / 10000)) / 3950) + (1 / (273.15 + 25)))

        # Convertir Kelvin a Celsius
        Cel = temp - 273.15

        # Convertir Celsius a Fahrenheit
        Fah = Cel * 1.8 + 32

        # Imprimir la temperatura en Celsius y Fahrenheit
        print('Celsius: %.2f C  Fahrenheit: %.2f F' % (Cel, Fah))

        # Esperar 0.2 segundos antes de la siguiente lectura
        time.sleep(0.2)

Captura una excepción KeyboardInterrupt para terminar el programa de manera adecuada e incluye instrucciones de limpieza para los recursos de ADC0834 al finalizar.
```
# Manejar KeyboardInterrupt para una terminación adecuada
except KeyboardInterrupt:
    # Limpiar recursos de ADC0834
    ADC0834.destroy()
```
