1.3.3 Relais

Einleitung

In diesem Projekt lernen wir den Einsatz eines Relais kennen. Es ist eine der häufig verwendeten Komponenten in automatischen Steuerungssystemen. Wenn Spannung, Strom, Temperatur, Druck usw. einen vorbestimmten Wert erreichen, überschreiten oder unterschreiten, wird das Relais den Stromkreis schließen oder unterbrechen, um die Ausrüstung zu steuern und zu schützen.

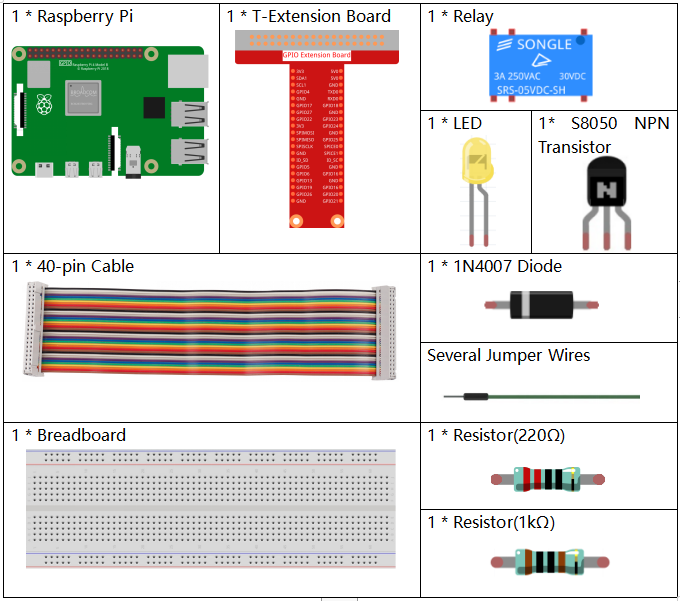

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

../_images/1.3.3_relay_list.png

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name

IN DIESEM KIT ENTHALTENE TEILE

LINK

Raphael Kit

337

Raphael Kit

Sie können sie auch separat über die unten stehenden Links kaufen.

KOMPONENTENVORSTELLUNG

KAUF-LINK

GPIO Extension Board

KAUFEN

Steckbrett

KAUFEN

Jumper-Kabel

KAUFEN

Widerstand

KAUFEN

LED

KAUFEN

Transistor

KAUFEN

Relais

KAUFEN

Diode

KAUFEN

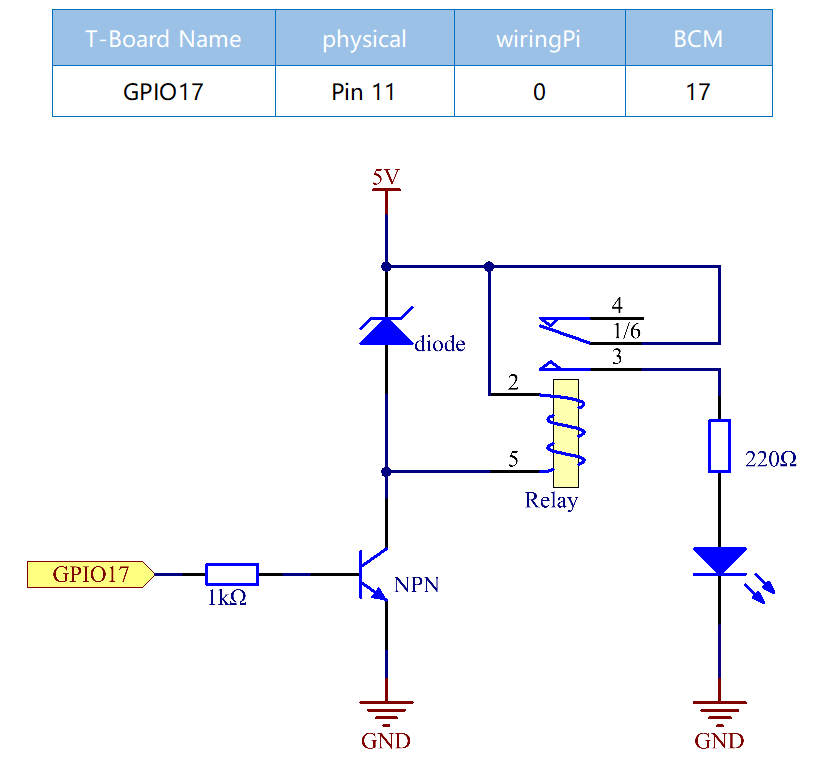

Schaltplan

../_images/1.3.3_relay_schematic.png

Experimentelle Verfahren

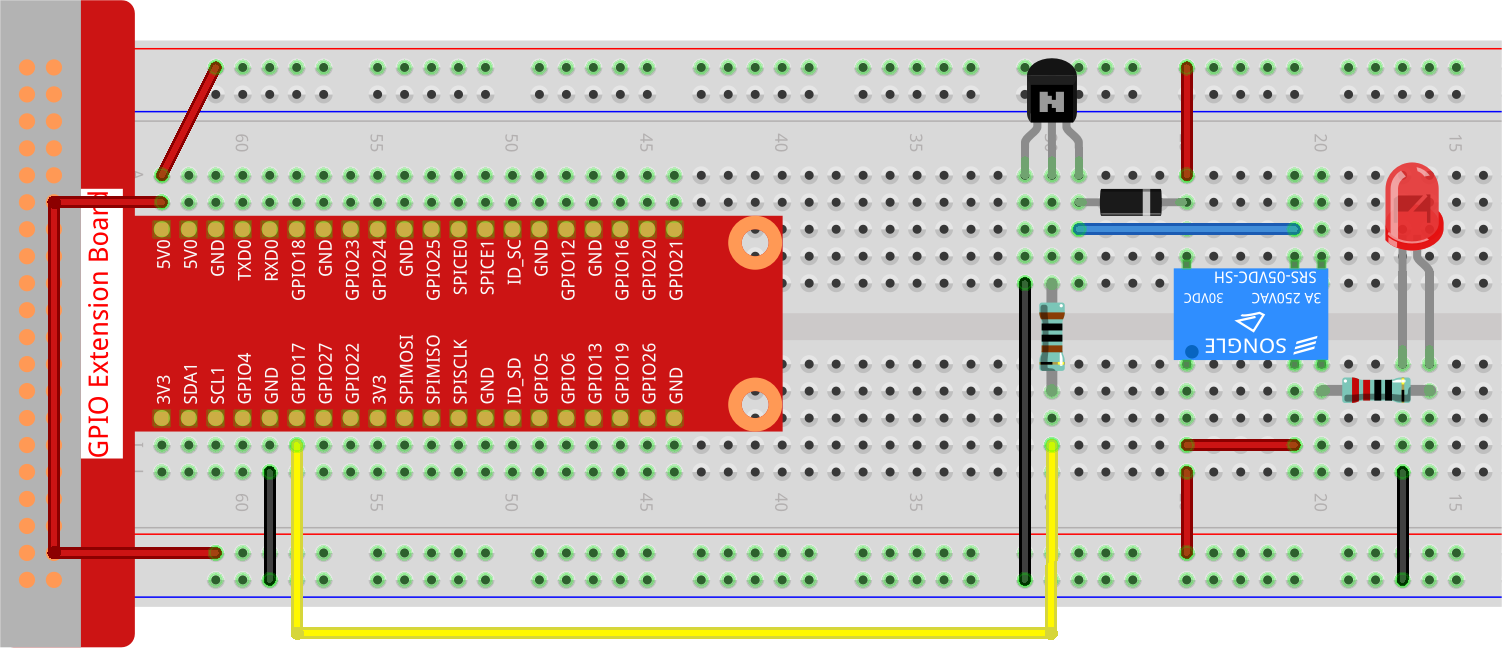

Schritt 1: Bauen Sie den Schaltkreis auf.

../_images/1.3.3_relay_circuit.png

Schritt 2: Öffnen Sie die Code-Datei.

cd ~/raphael-kit/python-pi5

Schritt 3: Führen Sie die ausführbare Datei aus.

sudo python3 1.3.3_Relay_zero.py

Während der Code läuft, leuchtet die LED auf. Zusätzlich kann man ein Klicken hören, verursacht durch das Öffnen des normalerweise geschlossenen Kontakts und das Schließen des normalerweise offenen Kontakts.

Warnung

Wenn die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address angezeigt wird, lesen Sie bitte If gpiozero doesn’t work.

Code

Bemerkung

Sie können den unten stehenden Code modifizieren/zurücksetzen/kopieren/ausführen/stoppen. Aber zuvor müssen Sie zum Quellcodepfad wie raphael-kit/python-pi5 gehen. Nachdem Sie den Code modifiziert haben, können Sie ihn direkt ausführen, um den Effekt zu sehen.

#!/usr/bin/env python3
from gpiozero import OutputDevice  # Import the class for controlling GPIO pins
from time import sleep  # Import the sleep function for delay

# Initialize the relay connected to GPIO pin 17, starting in the 'off' state
relay = OutputDevice(17, initial_value=False)

try:
    # Loop to continuously toggle the relay's state every second
    while True:
        print('Relay open...')  # Inform that the relay is being activated
        relay.on()  # Turn on the relay (assuming active low configuration)
        sleep(1)   # Maintain the relay in the on state for 1 second

        print('...Relay close')  # Inform that the relay is being deactivated
        relay.off()  # Turn off the relay
        sleep(1)   # Maintain the relay in the off state for 1 second

except KeyboardInterrupt:
    # Handle a keyboard interrupt (Ctrl+C) to exit the loop
    relay.off()  # Ensure the relay is turned off before exiting
    pass

Code-Erklärung

  1. Es importiert OutputDevice aus gpiozero zur Steuerung von GPIO-Pins und sleep aus time für Verzögerungen.

    #!/usr/bin/env python3
    from gpiozero import OutputDevice  # Import the class for controlling GPIO pins
    from time import sleep  # Import the sleep function for delay

  2. Initialisiert ein OutputDevice-Objekt für das Relais, verbunden mit GPIO-Pin 17. initial_value=False setzt das Relais anfänglich in den Zustand „aus“ (unter der Annahme einer aktiven Low-Konfiguration).

    # Initialize the relay connected to GPIO pin 17, starting in the 'off' state
    relay = OutputDevice(17, initial_value=False)

  3. Im try-Block befindet sich eine while True-Schleife, die den Zustand des Relais kontinuierlich umschaltet. Das Relais wird ein- und ausgeschaltet, jeweils mit einer 1-Sekunden-Verzögerung zwischen den Zuständen, begleitet von Konsolenausgaben.

    try:
        # Loop to continuously toggle the relay's state every second
        while True:
            print('Relay open...')  # Inform that the relay is being activated
            relay.on()  # Turn on the relay (assuming active low configuration)
            sleep(1)   # Maintain the relay in the on state for 1 second

            print('...Relay close')  # Inform that the relay is being deactivated
            relay.off()  # Turn off the relay
            sleep(1)   # Maintain the relay in the off state for 1 second

  4. Fängt eine Tastaturunterbrechung (wie Strg+C) ab, um das Skript anmutig zu beenden. Das Relais wird vor dem Beenden des Skripts ausgeschaltet.

    except KeyboardInterrupt:
      # Handle a keyboard interrupt (Ctrl+C) to exit the loop
      relay.off()  # Ensure the relay is turned off before exiting
      pass
