1.1.3 LED-Balkendiagramm

Einführung

In diesem Projekt beleuchten wir die Lichter auf dem LED-Balkendiagramm nacheinander.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	INHALT DES KITS	LINK
Raphael Kit	337	Raphael Kit

Sie können sie auch separat über die untenstehenden Links kaufen.

KOMPONENTENVORSTELLUNG	KAUF-LINK
GPIO Extension Board	KAUFEN
Steckbrett	KAUFEN
Jumper-Kabel	KAUFEN
Widerstand	KAUFEN
LED-Balkendiagramm	-

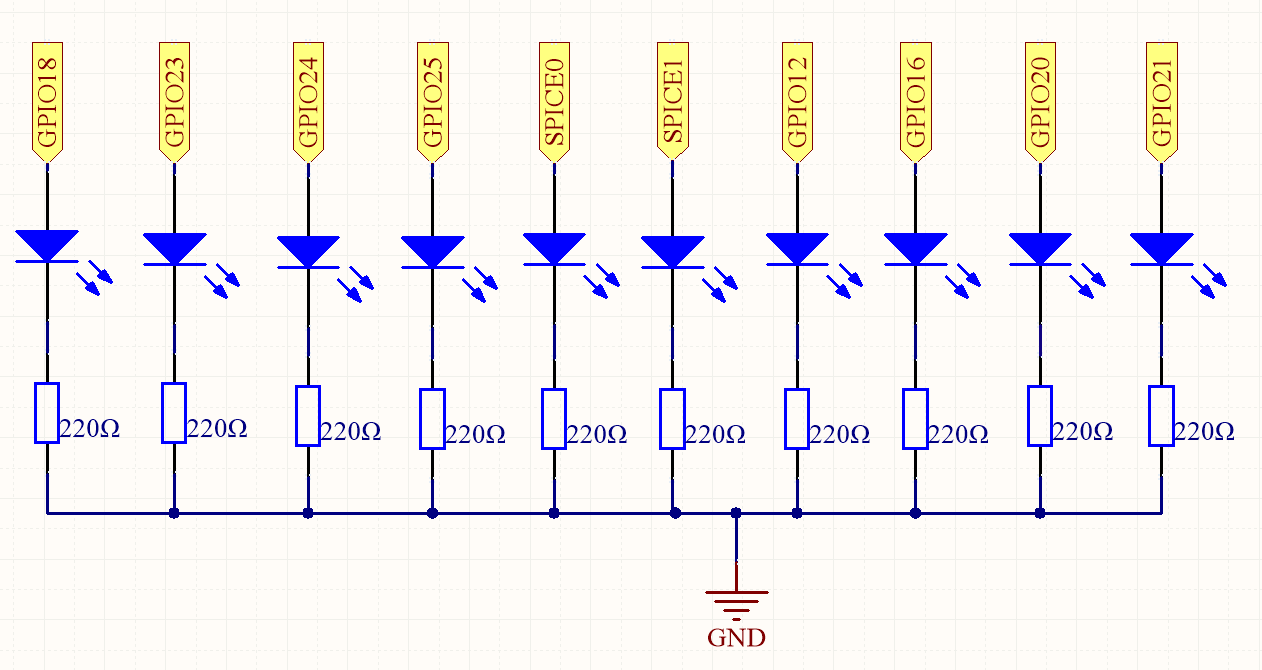

Schaltplan

T-Board Name	physical	wiringPi	BCM
GPIO18	Pin 12	1	18
GPIO23	Pin 16	4	23
GPIO24	Pin 18	5	24
GPIO25	Pin 22	6	25
SPICE0	Pin 24	10	8
SPICE1	Pin 26	11	7
GPIO12	Pin 32	26	12
GPIO16	Pin 36	27	16
GPIO20	Pin 38	28	22
GPIO21	Pin 40	29	21

Experimentelle Verfahren

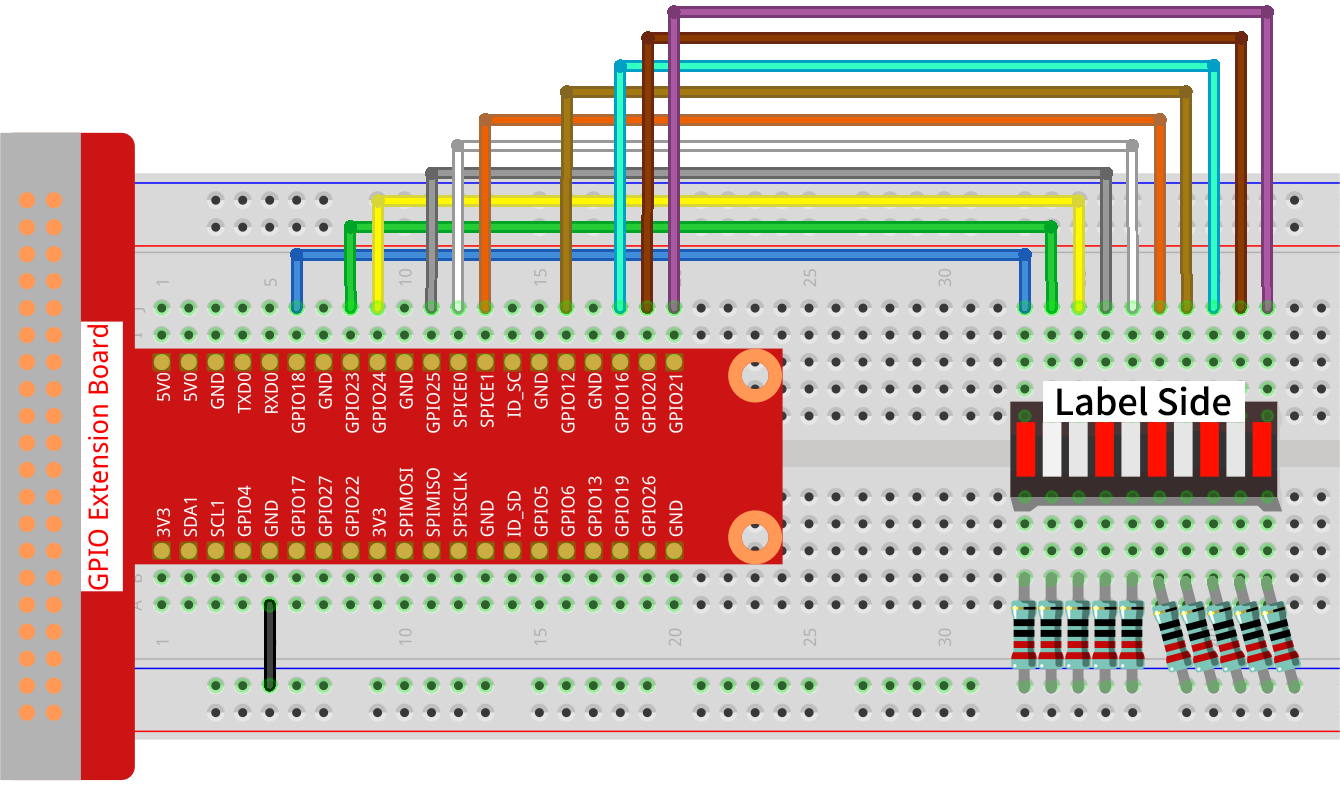

Schritt 1: Baue den Schaltkreis.

Bemerkung

Achten Sie auf die Richtung beim Anschließen. Wenn Sie es verkehrt herum verbinden, wird es nicht leuchten.

Schritt 2: Gehe zum Ordner des Codes.

cd ~/raphael-kit/python-pi5

Schritt 3: Führe die ausführbare Datei aus.

sudo python3 1.1.3_LedBarGraph_zero.py

Nachdem der Code ausgeführt wurde, sehen Sie, dass die LEDs auf dem LED-Balkendiagramm regelmäßig ein- und ausschalten.

Warnung

Wenn die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address angezeigt wird, lesen Sie bitte If gpiozero doesn’t work.

Warnung

Wenn die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address angezeigt wird, lesen Sie bitte If gpiozero doesn’t work.

Warnung

Wenn die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address angezeigt wird, lesen Sie bitte If gpiozero doesn’t work.

Code

Bemerkung

Sie können den untenstehenden Code modifizieren/zurücksetzen/kopieren/ausführen/stoppen. Aber zuvor müssen Sie zum Quellcodepfad wie raphael-kit/python-pi5 gehen. Nachdem Sie den Code modifiziert haben, können Sie ihn direkt ausführen, um den Effekt zu sehen.

#!/usr/bin/env python3
from gpiozero import LED
from time import sleep

# Define GPIO pins where LEDs are connected
led_pins = [18, 23, 24, 25, 8, 7, 12, 16, 20, 21]

# Create LED objects for each pin
leds = [LED(pin) for pin in led_pins]

def odd_led_bar_graph():
    # Sequentially light up odd-numbered LEDs (index 0, 2, 4, etc.)
    for i in range(5):
        j = i * 2  # Calculate odd index
        leds[j].on()  # Turn on odd-numbered LED
        sleep(0.3)    # Delay for visual effect
        leds[j].off() # Turn off LED

def even_led_bar_graph():
    # Sequentially light up even-numbered LEDs (index 1, 3, 5, etc.)
    for i in range(5):
        j = i * 2 + 1  # Calculate even index
        leds[j].on()   # Turn on even-numbered LED
        sleep(0.3)     # Delay for visual effect
        leds[j].off()  # Turn off LED

def all_led_bar_graph():
    # Sequentially light up all LEDs one by one
    for led in leds:
        led.on()       # Turn on LED
        sleep(0.3)     # Delay for visual effect
        led.off()      # Turn off LED

def turn_off_all_leds():
    # Turn off all LEDs at once
    for led in leds:
        led.off()

try:
    # Main loop to cycle through LED patterns
    while True:
        odd_led_bar_graph()   # Activate odd-numbered LEDs
        sleep(0.3)            # Pause between patterns
        even_led_bar_graph()  # Activate even-numbered LEDs
        sleep(0.3)            # Pause between patterns
        all_led_bar_graph()   # Activate all LEDs
        sleep(0.3)            # Pause before restarting

except KeyboardInterrupt:
    # Handle interruption (Ctrl+C) gracefully
    turn_off_all_leds()      # Ensure all LEDs are turned off on exit
    pass

Code-Erklärung

1. Diese Zeilen importieren die notwendigen Klassen und Funktionen. LED von gpiozero für die LED-Steuerung und sleep von time für Verzögerungen.

   #!/usr/bin/env python3
   from gpiozero import LED
   from time import sleep


2. Die Liste led_pins enthält die GPIO-Pinnummern. leds ist eine Liste von LED-Objekten, jedes entspricht einem Pin in led_pins.

   # Define GPIO pins where LEDs are connected
   led_pins = [18, 23, 24, 25, 8, 7, 12, 16, 20, 21]

   # Create LED objects for each pin
   leds = [LED(pin) for pin in led_pins]


3. Lasse die LED auf der ungeraden Ziffer des LED-Balkendiagramms nacheinander leuchten.

   def odd_led_bar_graph():
       # Sequentially light up odd-numbered LEDs (index 0, 2, 4, etc.)
       for i in range(5):
           j = i * 2  # Calculate odd index
           leds[j].on()  # Turn on odd-numbered LED
           sleep(0.3)    # Delay for visual effect
           leds[j].off() # Turn off LED


4. Lasse die LED auf der geraden Ziffer des LED-Balkendiagramms nacheinander leuchten.

   def even_led_bar_graph():
       # Sequentially light up even-numbered LEDs (index 1, 3, 5, etc.)
       for i in range(5):
           j = i * 2 + 1  # Calculate even index
           leds[j].on()   # Turn on even-numbered LED
           sleep(0.3)     # Delay for visual effect
           leds[j].off()  # Turn off LED


5. Lasse die LEDs auf dem LED-Balkendiagramm nacheinander leuchten.

   def all_led_bar_graph():
       # Sequentially light up all LEDs one by one
       for led in leds:
           led.on()       # Turn on LED
           sleep(0.3)     # Delay for visual effect
           led.off()      # Turn off LED


6. Die Schleife while True durchläuft kontinuierlich die LED-Muster. Der except-Block behandelt ein KeyboardInterrupt (Ctrl+C) und stellt sicher, dass alle LEDs beim Beenden ausgeschaltet sind.

   try:
       # Main loop to cycle through LED patterns
       while True:
           odd_led_bar_graph()   # Activate odd-numbered LEDs
           sleep(0.3)            # Pause between patterns
           even_led_bar_graph()  # Activate even-numbered LEDs
           sleep(0.3)            # Pause between patterns
           all_led_bar_graph()   # Activate all LEDs
           sleep(0.3)            # Pause before restarting

   except KeyboardInterrupt:
       # Handle interruption (Ctrl+C) gracefully
       turn_off_all_leds()      # Ensure all LEDs are turned off on exit
       pass
