1.1.2 RGB-LED

Einführung

In diesem Projekt werden wir eine RGB-LED steuern, um verschiedene Farben blinken zu lassen.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	INHALT DES KITS	LINK
Raphael Kit	337	Raphael Kit

Sie können auch separat über die untenstehenden Links gekauft werden.

KOMPONENTENVORSTELLUNG	KAUF-LINK
GPIO Extension Board	KAUFEN
Steckbrett	KAUFEN
Jumper-Kabel	KAUFEN
Widerstand	KAUFEN
RGB LED	KAUFEN

Schaltplan

Nachdem die Pins von R, G und B mit einem Strombegrenzungswiderstand verbunden wurden, schließen Sie sie jeweils an GPIO17, GPIO18 und GPIO27 an. Der längste Pin (GND) der LED verbindet sich mit dem GND des Raspberry Pi. Wenn den drei Pins unterschiedliche PWM-Werte gegeben werden, zeigt die RGB-LED verschiedene Farben an.

T-Board Name	physical	BCM
GPIO17	Pin 11	17
GPIO18	Pin 12	18
GPIO27	Pin 13	27

Experimentelle Verfahren

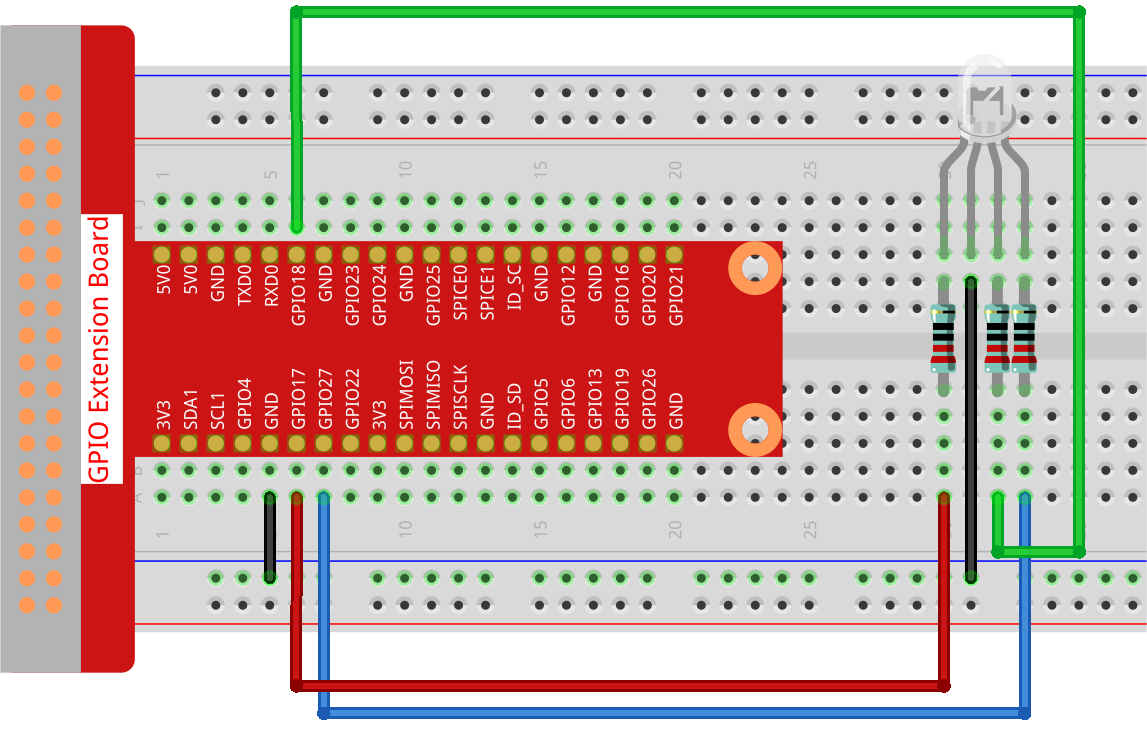

Schritt 1: Baue den Schaltkreis.

Schritt 2: Öffne die Code-Datei.

cd ~/raphael-kit/python-pi5

Schritt 3: Ausführen.

sudo python3 1.1.2_rgbLed_zero.py

Nachdem der Code ausgeführt wurde, sehen Sie, dass RGB Rot, Grün, Blau, Gelb, Rosa und Cyan anzeigt.

Warnung

Wenn die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address angezeigt wird, lesen Sie bitte If gpiozero doesn’t work.

Code

Bemerkung

Sie können den untenstehenden Code modifizieren/zurücksetzen/kopieren/ausführen/stoppen. Aber zuvor müssen Sie zum Quellcodepfad wie raphael-kit/python-pi5 gehen. Nachdem Sie den Code modifiziert haben, können Sie ihn direkt ausführen, um den Effekt zu sehen.

#!/usr/bin/env python3
from gpiozero import RGBLED
from time import sleep

# Define a list of colors for the RGB LED in RGB format (Red, Green, Blue).
# Each color component ranges from 0 (off) to 1 (full intensity).
COLORS = [(1, 0, 0), (0, 1, 0), (0, 0, 1), (1, 1, 0), (1, 0, 1), (0, 1, 1)]

# Initialize an RGB LED. Connect the red component to GPIO 17, green to GPIO 18, and blue to GPIO 27.
rgb_led = RGBLED(red=17, green=18, blue=27)

try:
    # Continuously cycle through the defined colors.
    while True:
        for color in COLORS:
            # Set the RGB LED to the current color.
            rgb_led.color = color
            # Output the current color to the console.
            print(f"Color set to: {color}")
            # Wait for 1 second before switching to the next color.
            sleep(1)

except KeyboardInterrupt:
    # Handle a KeyboardInterrupt (Ctrl+C) to exit the loop gracefully.
    # GPIO cleanup will be managed automatically by GPIO Zero on script termination.
    pass

Code-Erklärung

Dies importiert die Klasse RGBLED aus der Bibliothek gpiozero zur Steuerung einer RGB-LED und die Bibliothek time für Verzögerungen im Code.

#!/usr/bin/env python3
from gpiozero import RGBLED
from time import sleep

# Define a list of colors for the RGB LED in RGB format (Red, Green, Blue).
# Each color component ranges from 0 (off) to 1 (full intensity).

Die Liste COLORS enthält Tupel, die verschiedene Farben im RGB-Format darstellen. Indem man den R, G und B Pins durch das Attribut rgb_led.color unterschiedliche Pulsweitenmodulation (PWM) Werte zuweist, kann die LED eine Vielzahl von Farben produzieren. Die PWM-Werte reichen von 0 bis 1, wobei 0 keine Intensität (aus) und 1 volle Intensität für jede Farbkomponente darstellt.
```
COLORS = [(1, 0, 0), (0, 1, 0), (0, 0, 1), (1, 1, 0), (1, 0, 1), (0, 1, 1)]
```

Eine RGB-LED wird initialisiert, indem ihre roten, grünen und blauen Komponenten jeweils mit den GPIO-Pins 17, 18 und 27 verbunden werden.

# Initialize an RGB LED. Connect the red component to GPIO 17, green to GPIO 18, and blue to GPIO 27.
rgb_led = RGBLED(red=17, green=18, blue=27)

Die Schleife while True: durchläuft kontinuierlich die in FARBEN definierten Farben. Für jede Farbe stellt rgb_led.color = farbe die LED auf diese Farbe ein, und sleep(1) pausiert für 1 Sekunde.

try:
    # Continuously cycle through the defined colors.
    while True:
        for color in COLORS:
            # Set the RGB LED to the current color.
            rgb_led.color = color
            # Output the current color to the console.
            print(f"Color set to: {color}")
            # Wait for 1 second before switching to the next color.
            sleep(1)

Dieser Abschnitt behandelt ein KeyboardInterrupt (wie das Drücken von Ctrl+C) auf elegante Weise. Das pass-Statement wird als Platzhalter verwendet, um anzugeben, dass keine spezifische Aktion bei Unterbrechung durchgeführt wird, da GPIO Zero die GPIO-Bereinigung automatisch handhabt.
```
except KeyboardInterrupt:
    # Handle a KeyboardInterrupt (Ctrl+C) to exit the loop gracefully.
    # GPIO cleanup will be managed automatically by GPIO Zero on script termination.
    pass
```
