1.1.3 LED-Balkendiagramm

Einführung

In diesem Projekt beleuchten wir nacheinander die Lichter des LED-Balkendiagramms.

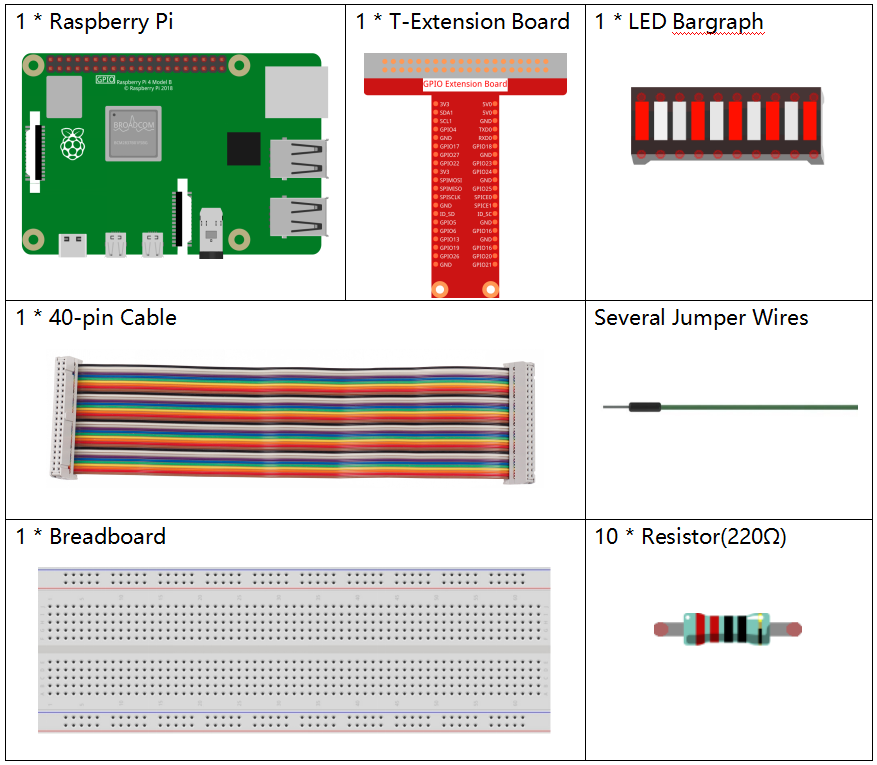

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

../_images/list_led_bar.png

Es ist sicherlich praktisch, ein ganzes Set zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

Raphael Kit

337

Raphael Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENVORSTELLUNG

KAUF-LINK

GPIO Extension Board

KAUFEN

Steckbrett

KAUFEN

Jumper-Kabel

KAUFEN

Widerstand

KAUFEN

LED-Balkendiagramm

-

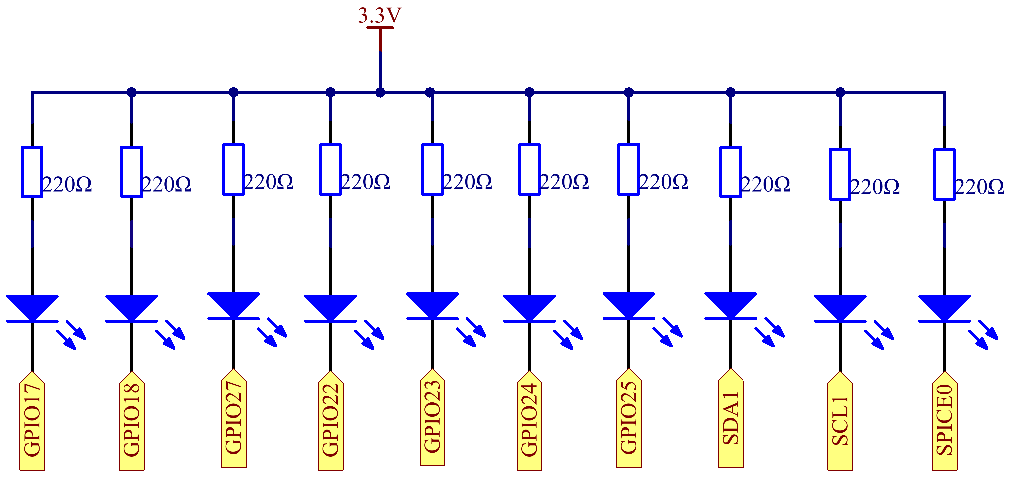

Schaltplan

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27

GPIO22

Pin 15

3

22

GPIO23

Pin 16

4

23

GPIO24

Pin 18

5

24

GPIO25

Pin 22

6

25

SDA1

Pin 3

8

2

SCL1

Pin 5

9

3

SPICE0

Pin 24

10

8
../_images/schematic_led_bar.png

Experimentelle Verfahren

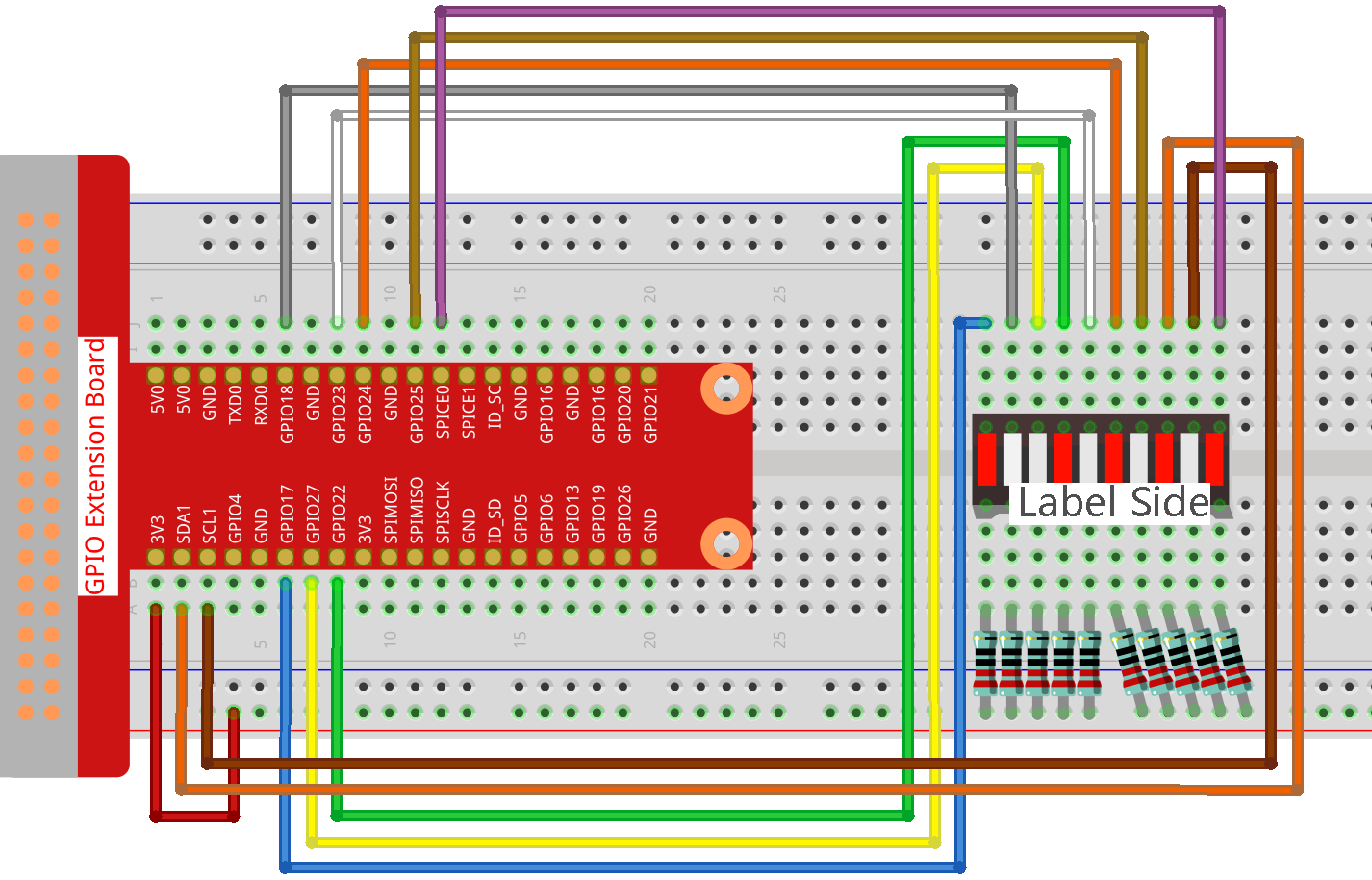

Schritt 1: Bauen Sie den Schaltkreis.

Bemerkung

Achten Sie auf die Richtung beim Anschließen. Wenn Sie es verkehrt herum anschließen, wird es nicht leuchten.

../_images/image66.png

Schritt 2: Navigieren Sie zum Ordner des Codes.

cd ~/raphael-kit/python/

Schritt 3: Führen Sie die ausführbare Datei aus.

sudo python3 1.1.3_LedBarGraph.py

Nachdem der Code ausgeführt wurde, werden Sie sehen, dass die LEDs auf der LED-Leiste regelmäßig ein- und ausgeschaltet werden.

Code

Bemerkung

Sie können den untenstehenden Code Ändern/Zurücksetzen/Kopieren/Ausführen/Stoppen. Aber bevor Sie das tun, müssen Sie zum Quellcode-Pfad wie raphael-kit/python gehen. Nachdem Sie den Code geändert haben, können Sie ihn direkt ausführen, um den Effekt zu sehen.

import RPi.GPIO as GPIO
import time

ledPins = [11, 12, 13, 15, 16, 18, 22, 3, 5, 24]

def oddLedBarGraph():
    for i in range(5):
        j = i*2
        GPIO.output(ledPins[j],GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(ledPins[j],GPIO.HIGH)

def evenLedBarGraph():
    for i in range(5):
        j = i*2+1
        GPIO.output(ledPins[j],GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(ledPins[j],GPIO.HIGH)

def allLedBarGraph():
    for i in ledPins:
        GPIO.output(i,GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(i,GPIO.HIGH)

def setup():
    GPIO.setwarnings(False)
    GPIO.setmode(GPIO.BOARD)        # Numbers GPIOs by physical location
    for i in ledPins:
        GPIO.setup(i, GPIO.OUT)   # Set all ledPins' mode is output
        GPIO.output(i, GPIO.HIGH) # Set all ledPins to high(+3.3V) to off led

def loop():
    while True:
        oddLedBarGraph()
        time.sleep(0.3)
        evenLedBarGraph()
        time.sleep(0.3)
        allLedBarGraph()
        time.sleep(0.3)

def destroy():
    for pin in ledPins:
        GPIO.output(pin, GPIO.HIGH)    # turn off all leds
    GPIO.cleanup()                     # Release resource

if __name__ == '__main__':     # Program start from here
    setup()
    try:
        loop()
    except KeyboardInterrupt:  # When 'Ctrl+C' is pressed, the program destroy() will be  executed.
        destroy()

Code-Erklärung

ledPins = [11, 12, 13, 15, 16, 18, 22, 3, 5, 24] Erstellen Sie ein Array und weisen Sie ihm die Pinnummer zu, die dem LED-Balkendiagramm (11, 12, 13, 15, 16, 18, 22, 3, 5, 24) entspricht. Dieses Array wird verwendet, um die LED zu steuern.

def oddLedBarGraph():
    for i in range(5):
        j = i*2
        GPIO.output(ledPins[j],GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(ledPins[j],GPIO.HIGH)

Lassen Sie die LED an der ungeraden Position des LED-Balkendiagramms nacheinander leuchten.

def evenLedBarGraph():
    for i in range(5):
        j = i*2+1
        GPIO.output(ledPins[j],GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(ledPins[j],GPIO.HIGH)

Lassen Sie die LED an der geraden Position des LED-Balkendiagramms nacheinander leuchten.

def allLedBarGraph():
    for i in ledPins:
        GPIO.output(i,GPIO.LOW)
        time.sleep(0.3)
        GPIO.output(i,GPIO.HIGH)

Lassen Sie die LEDs auf dem LED-Balkendiagramm nacheinander leuchten.

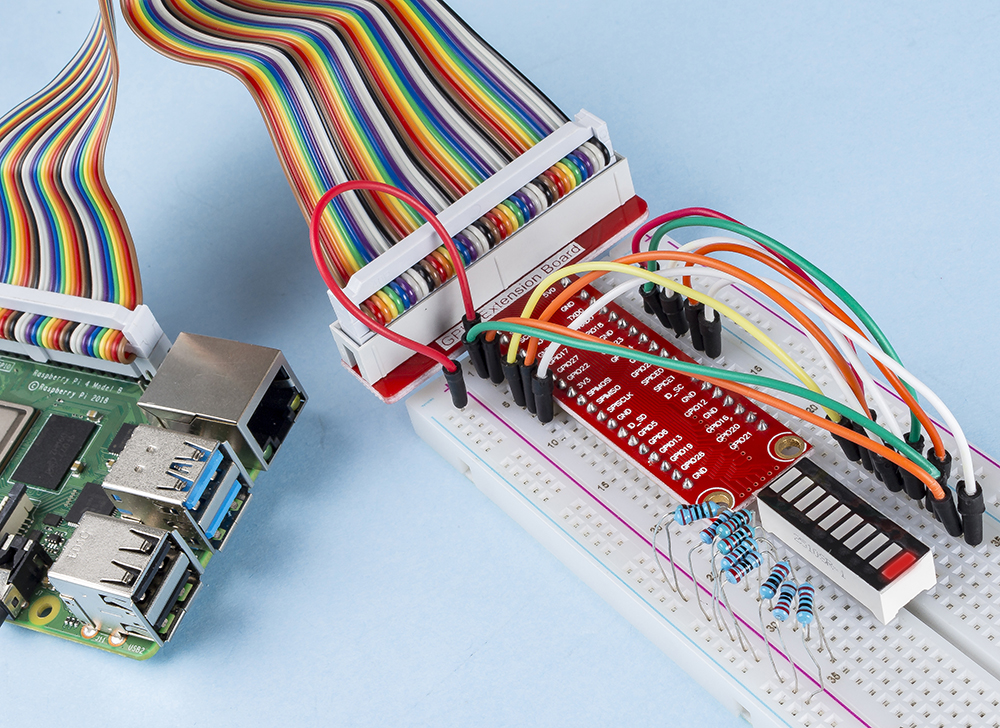

Phänomen-Bild

../_images/image67.jpeg
