1.1.2 RGB LED

Einführung

In diesem Projekt werden wir eine RGB-LED steuern, um verschiedene Farben blinken zu lassen.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

../_images/list_rgb_led.png

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

Raphael Kit

337

Raphael Kit

Sie können sie auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

GPIO Extension Board

KAUFEN

Steckbrett

KAUFEN

Jumper-Kabel

KAUFEN

Widerstand

KAUFEN

RGB LED

KAUFEN

Schaltplan

Nachdem Sie die Pins von R, G und B mit einem strombegrenzenden Widerstand verbunden haben, schließen Sie sie jeweils an die GPIO17, GPIO18 und GPIO27 an. Der längste Pin (GND) der LED wird mit dem GND des Raspberry Pi verbunden. Wenn den drei Pins unterschiedliche PWM-Werte gegeben werden, zeigt die RGB-LED verschiedene Farben an.

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17

GPIO18

Pin 12

1

18

GPIO27

Pin 13

2

27

../_images/rgb_led_schematic.png

Experimentelle Verfahren

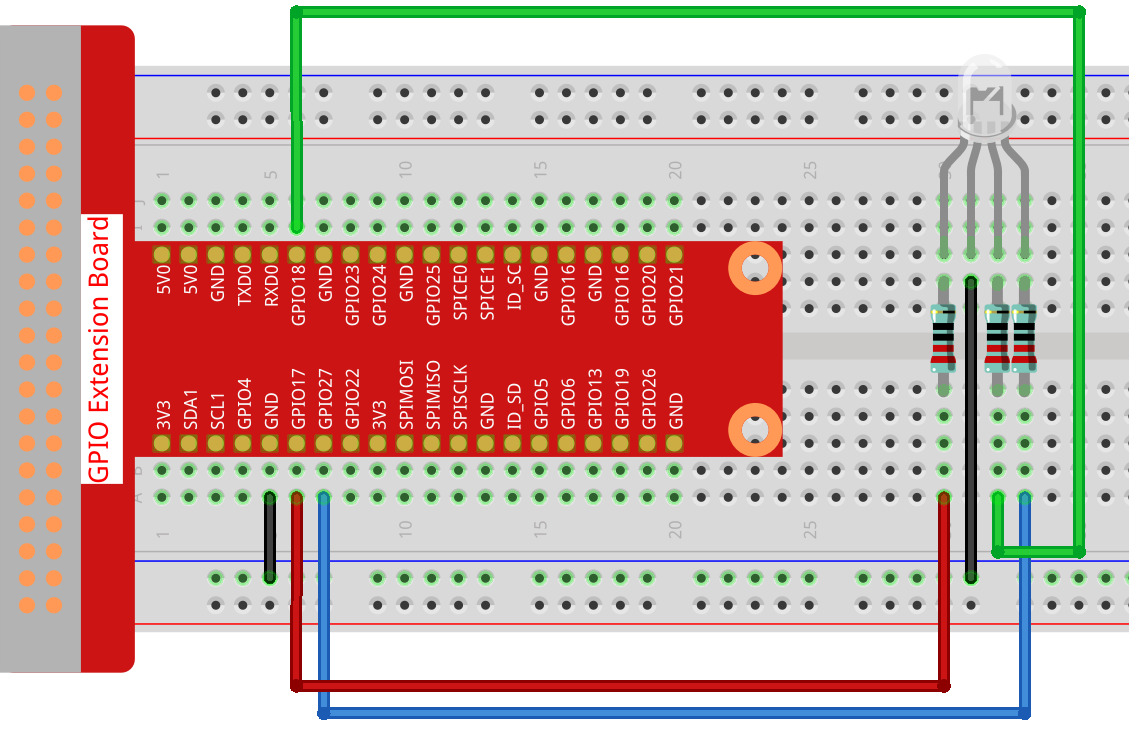

Schritt 1: Schaltung aufbauen.

../_images/image61.png

Schritt 2: Die Code-Datei öffnen.

cd ~/raphael-kit/python

Schritt 3: Ausführen.

sudo python3 1.1.2_rgbLed.py

Nachdem der Code ausgeführt wurde, sehen Sie, dass RGB rot, grün, blau, gelb, pink und cyan anzeigt.

Code

Bemerkung

Sie können den untenstehenden Code Bearbeiten/Zurücksetzen/Kopieren/Ausführen/Stoppen. Doch bevor Sie dies tun, müssen Sie zum Quellcode-Pfad wie raphael-kit/python gehen. Nachdem Sie den Code modifiziert haben, können Sie ihn direkt ausführen, um das Ergebnis zu sehen.

import RPi.GPIO as GPIO
import time
# Set up a color table in Hexadecimal
COLOR = [0xFF0000, 0x00FF00, 0x0000FF, 0xFFFF00, 0xFF00FF, 0x00FFFF]
# Set pins' channels with dictionary
pins = {'Red':17, 'Green':18, 'Blue':27}

def setup():
    global p_R, p_G, p_B
    GPIO.setmode(GPIO.BCM)
    # Set all LedPin's mode to output and initial level to High(3.3v)
    for i in pins:
        GPIO.setup(pins[i], GPIO.OUT, initial=GPIO.HIGH)

    p_R = GPIO.PWM(pins['Red'], 2000)
    p_G = GPIO.PWM(pins['Green'], 2000)
    p_B = GPIO.PWM(pins['Blue'], 2000)
    p_R.start(0)
    p_G.start(0)
    p_B.start(0)

# Define a MAP function for mapping values.  Like from 0~255 to 0~100
def MAP(x, in_min, in_max, out_min, out_max):
    return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min

# Define a function to set up colors
def setColor(color):
# configures the three LEDs' luminance with the inputted color value.
    R_val = (color & 0xFF0000) >> 16
    G_val = (color & 0x00FF00) >> 8
    B_val = (color & 0x0000FF) >> 0

    # Map color value from 0~255 to 0~100
    R_val = MAP(R_val, 0, 255, 0, 100)
    G_val = MAP(G_val, 0, 255, 0, 100)
    B_val = MAP(B_val, 0, 255, 0, 100)

    # Change the colors
    p_R.ChangeDutyCycle(R_val)
    p_G.ChangeDutyCycle(G_val)
    p_B.ChangeDutyCycle(B_val)

    print ("color_msg: R_val = %s,  G_val = %s, B_val = %s"%(R_val, G_val, B_val))

def main():
    while True:
        for color in COLOR:
            setColor(color)# change the color of the RGB LED
            time.sleep(0.5)

def destroy():
    # Stop all pwm channel
    p_R.stop()
    p_G.stop()
    p_B.stop()
    # Release resource
    GPIO.cleanup()

if __name__ == '__main__':
    setup()
    try:
        main()
    except KeyboardInterrupt:
        destroy()

Code-Erklärung

p_R = GPIO.PWM(pins['Red'], 2000)
p_G = GPIO.PWM(pins['Green'], 2000)
p_B = GPIO.PWM(pins['Blue'], 2000)

p_R.start(0)
p_G.start(0)
p_B.start(0)

Rufen Sie die GPIO.PWM()-Funktion auf, um Rot, Grün und Blau als PWM-Pins zu definieren und setzen Sie die Frequenz der PWM-Pins auf 2000Hz. Verwenden Sie dann die Start() Funktion, um den anfänglichen Tastgrad auf null zu setzen.

def MAP(x, in_min, in_max, out_min, out_max):
    return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min

Definieren Sie eine MAP-Funktion zum Zuordnen von Werten. Zum Beispiel, x=50, in_min=0, in_max=255, out_min=0, out_max=100. Nach der Zuordnung durch die MAP-Funktion, gibt es (50-0) * (100-0)/(255-0) +0=19,6 zurück, was bedeutet, dass 50 im Bereich 0-255 19,6 im Bereich 0-100 entspricht.

def setColor(color):
    R_val = (color & 0xFF0000) >> 16
    G_val = (color & 0x00FF00) >> 8
    B_val = (color & 0x0000FF) >> 0

Konfigurieren Sie die Helligkeit der drei LEDs mit dem eingegebenen Farbwert, weisen Sie die ersten zwei Werte des Hexadezimalwerts R_val zu, die mittleren zwei G_val und die letzten zwei Werte B_val. Zum Beispiel, wenn color=0xFF00FF ist, dann ist R_val=(0xFF00FF & 0xFF0000)>> 16 = 0xFF, G_val = 0x00, B_val=0xFF.

R_val = MAP(R_val, 0, 255, 0, 100)
G_val = MAP(G_val, 0, 255, 0, 100)
B_val = MAP(B_val, 0, 255, 0, 100)

Verwenden Sie die MAP-Funktion, um die R,G,B-Werte im Bereich 0~255 in den PWM-Tastgradbereich 0-100 zu übertragen.

p_R.ChangeDutyCycle(R_val)
p_G.ChangeDutyCycle(G_val)
p_B.ChangeDutyCycle(B_val)

Weisen Sie den zugeordneten Tastgradwert dem entsprechenden PWM-Kanal zu, um die Helligkeit zu ändern.

for color in COLOR:
    setColor(color)
    time.sleep(0.5)

Weisen Sie jedem Element in der COLOR-Liste die Farbe entsprechend zu und ändern Sie die Farbe der RGB-LED über die setColor() Funktion.

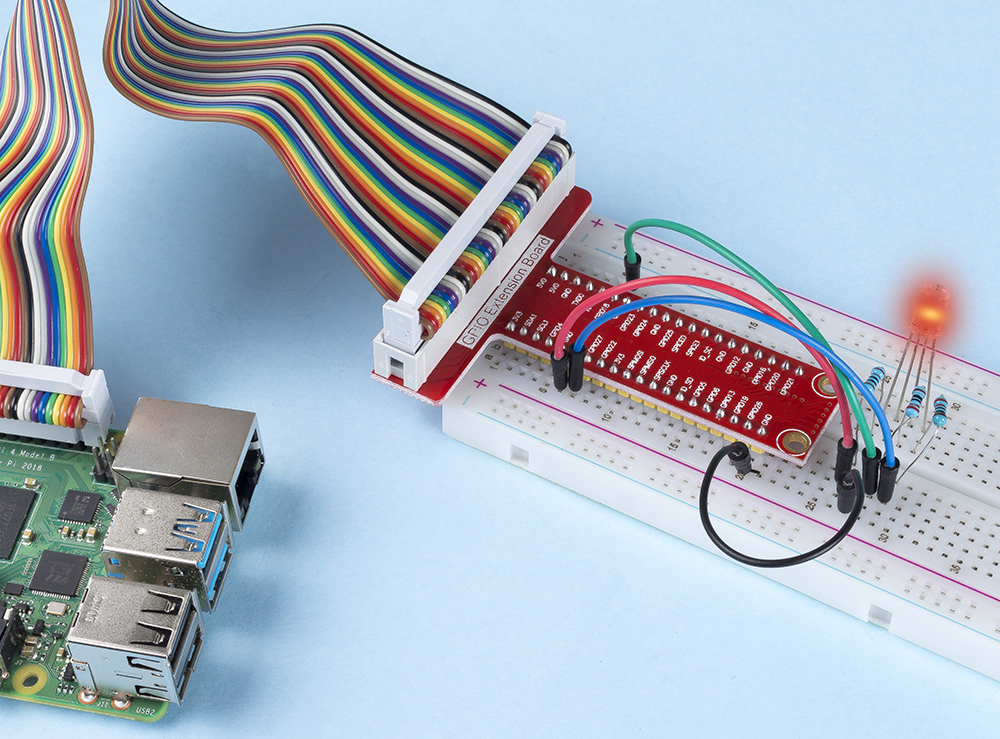

Phänomen-Bild

../_images/image62.jpeg
