1.1.5 4-stellige 7-Segment-Anzeige

Einführung

Folgen Sie mir weiter, um zu versuchen, die 4-stellige 7-Segment-Anzeige zu steuern.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen. Hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
Raphael Kit	337	Raphael Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENEINFÜHRUNG	KAUF-LINK
GPIO Extension Board	KAUFEN
Steckbrett	KAUFEN
Jumper-Kabel	KAUFEN
Widerstand	KAUFEN
4-stellige 7-Segment-Anzeige	-
74HC595	KAUFEN

Bemerkung

In diesem Projekt sollten wir für die 4-stellige 7-Segment-Anzeige das BS-Modell verwenden. Wenn Sie das AS-Modell verwenden, leuchtet es möglicherweise nicht.

Schaltplan

Experimentelle Verfahren

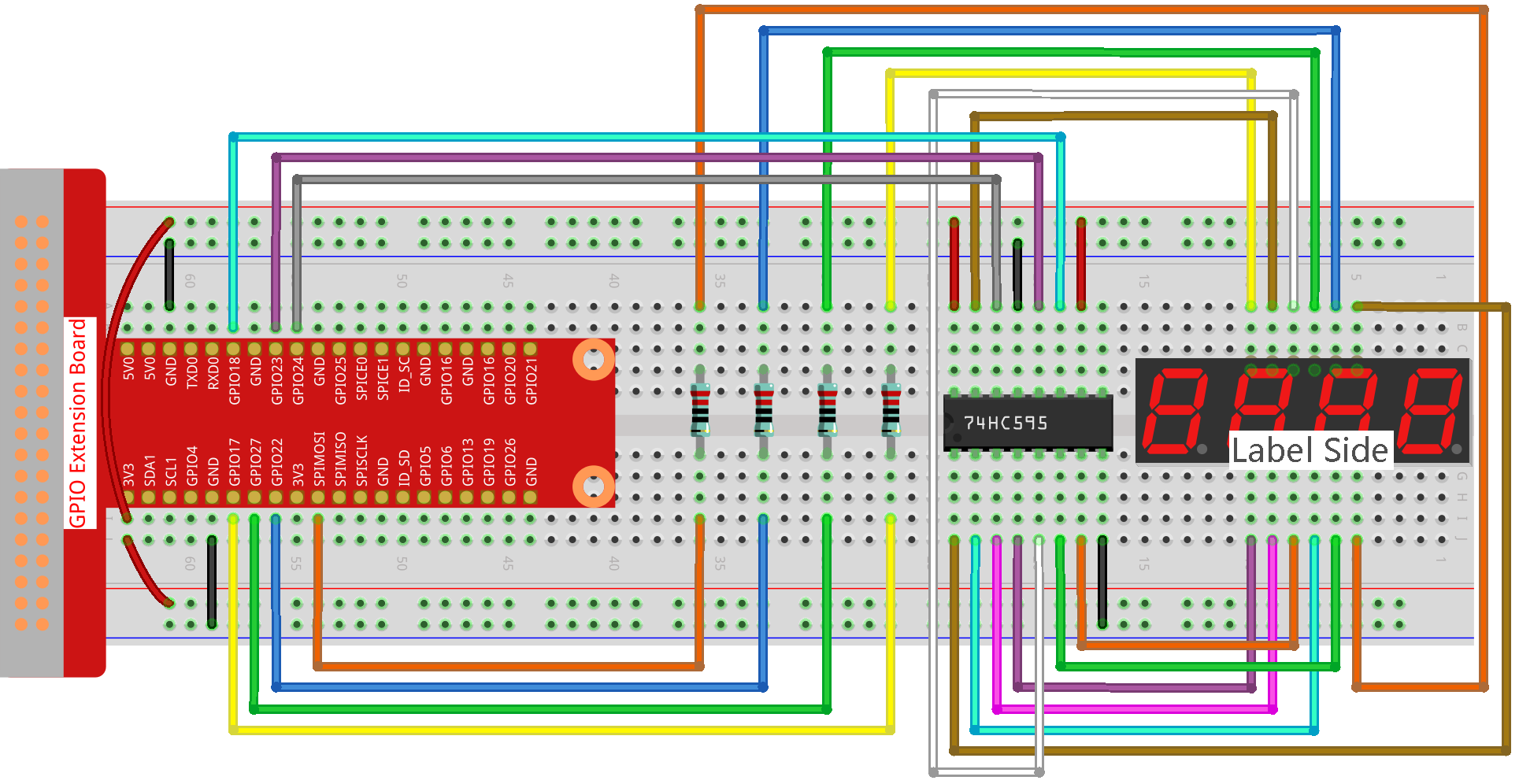

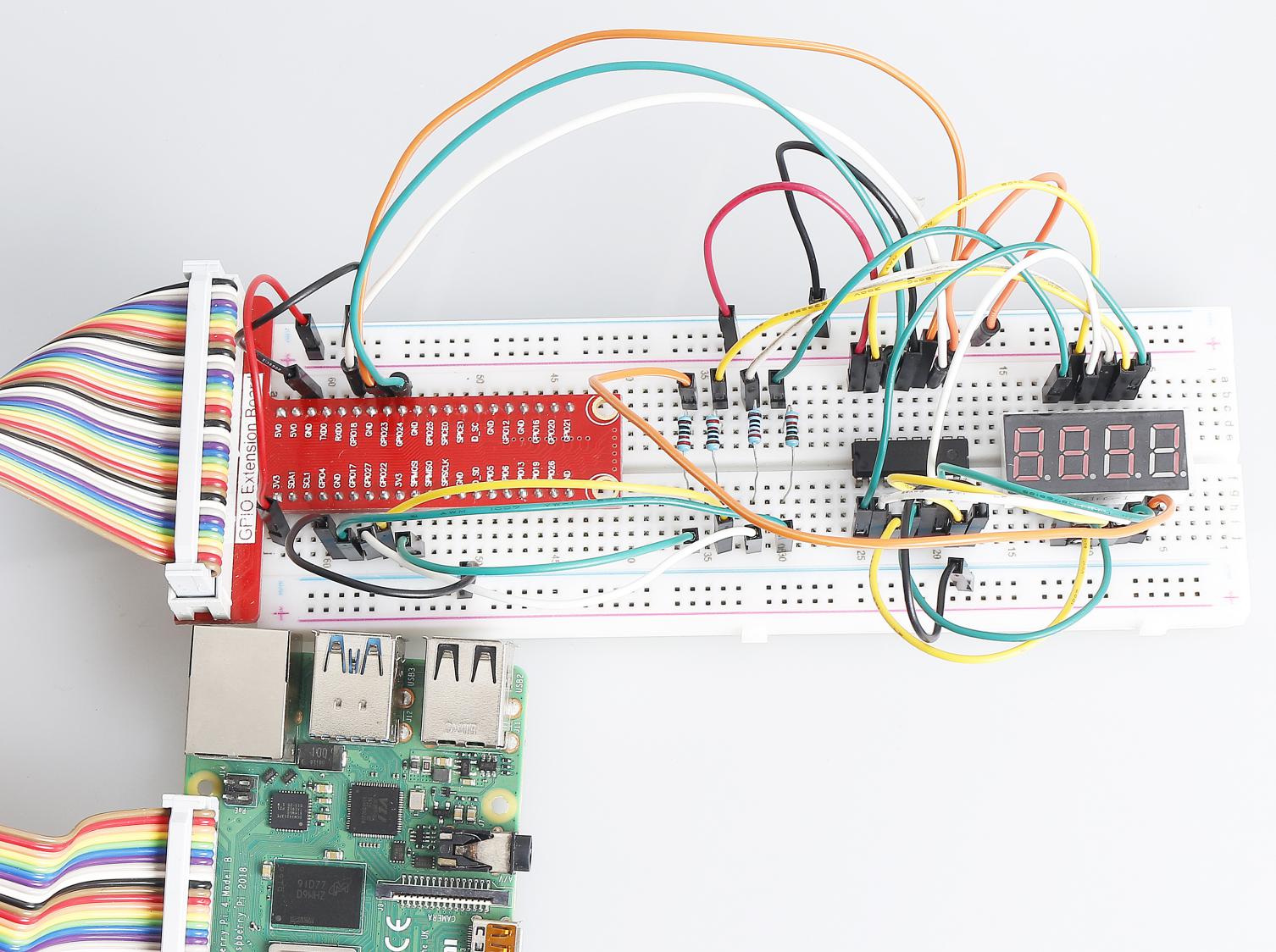

Schritt 1: Bauen Sie den Schaltkreis.

Schritt 2: Gehen Sie zum Ordner des Codes.

cd ~/raphael-kit/nodejs/

Schritt 3: Starten Sie den Code.

sudo node 4_digit_7_segment_display.js

Nachdem der Code ausgeführt wurde, zählt das Programm hoch, erhöht sich um 1 pro Sekunde, und die 4-stellige 7-Segment-Anzeige zeigt den Zählstand an.

Code

const Gpio = require('pigpio').Gpio;

var counter = 0;

const number = [0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90]; //for BS

const SDI = new Gpio(24, { mode: Gpio.OUTPUT });
const RCLK = new Gpio(23, { mode: Gpio.OUTPUT });
const SRCLK = new Gpio(18, { mode: Gpio.OUTPUT });

const pin1 = new Gpio(10, { mode: Gpio.OUTPUT });
const pin2 = new Gpio(22, { mode: Gpio.OUTPUT });
const pin3 = new Gpio(27, { mode: Gpio.OUTPUT });
const pin4 = new Gpio(17, { mode: Gpio.OUTPUT });
const placePin = [pin1, pin2, pin3, pin4];

function clearDisplay() {
    hc595_shift(0xff); //for BS
}

function hc595_shift(dat) {
    for (let j = 0; j < 8; j++) {
        let code = 0x80 & (dat << j);
        if (code != 0) {
            code = 1;
        }
        SDI.digitalWrite(code);
        SRCLK.trigger(1,1);
    }
    RCLK.trigger(1,1);
}

function pickDigit(digit) {
    for(let i=0;i<4;i++){
        placePin[i].digitalWrite(0);
    }
    placePin[digit].digitalWrite(1);
}


let digit = -1
setInterval(() => {
    digit = (digit +1)% 4
    clearDisplay();
    pickDigit(digit);
    switch(digit){
        case 0:
            hc595_shift(number[Math.floor(counter % 10)]);
            break;
        case 1:
            hc595_shift(number[Math.floor(counter % 100 / 10)]);
            break;
        case 2:
            hc595_shift(number[Math.floor(counter % 1000 / 100)]);
            break;
        case 3:
            hc595_shift(number[Math.floor(counter % 10000 / 1000)]);
            break;
    }
}, 5);

setInterval(() => {
    counter++;
}, 1000);

Code-Erklärung

const pin1 = new Gpio(10, {mode: Gpio.OUTPUT});
const pin2 = new Gpio(25, {mode: Gpio.OUTPUT});
const pin3 = new Gpio(27, {mode: Gpio.OUTPUT});
const pin4 = new Gpio(17, {mode: Gpio.OUTPUT});
const placePin = [pin1,pin2,pin3,pin4];

Initialisieren Sie die Pins 10, 25, 27 und 17 im Ausgabemodus und legen Sie sie im Array placePin ab, um die Steuerung der gemeinsamen Anode der vierstelligen 7-Segment-Anzeige zu erleichtern.

const number = [0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90];

Definieren Sie ein konstantes Array number, um den hexadezimalen Segmentcode von 0 bis 9 (gemeinsame Anode) darzustellen.

function clearDisplay() {
    hc595_shift(0xff);
}

Schreiben Sie 0xff, um die digitale Röhre auszuschalten.

function pickDigit(digit) {
    for(let i=0;i<4;i++){
        placePin[i].digitalWrite(0);
    }
    placePin[digit].digitalWrite(1);
}

Wählen Sie die Stelle des Werts aus. Es sollte jedes Mal nur eine Stelle aktiviert werden. Die aktivierte Stelle wird hoch geschrieben.

let digit = -1
setInterval(() => {
    digit = (digit +1)% 4
    clearDisplay();
    pickDigit(digit);
    switch(digit){
        case 0:
            hc595_shift(number[Math.floor(counter % 10)]);
            break;
        case 1:
            hc595_shift(number[Math.floor(counter % 100 / 10)]);
            break;
        case 2:
            hc595_shift(number[Math.floor(counter % 1000 / 100)]);
            break;
        case 3:
            hc595_shift(number[Math.floor(counter % 10000 / 1000)]);
            break;
    }
}, 5);

Dieser Code dient zum Einstellen der auf der 4-stelligen 7-Segment-Anzeige angezeigten Nummer.

Zunächst starten Sie die vierte Segmentanzeige und schreiben die einstellige Zahl. Danach starten Sie die dritte Segmentanzeige und geben die Zehnerstelle ein; danach starten Sie nacheinander die zweite und die erste Segmentanzeige und schreiben die Hunderte und Tausende Stellen. Da die Auffrischgeschwindigkeit sehr schnell ist, sehen wir eine vollständige vierstellige Anzeige.

setInterval(() => {
    counter++;
}, 1000);

Fügen Sie dem counter (die vierstellige digitale Röhre zeigt die Zahl plus eins an) jede verstrichene Sekunde eins hinzu.
