2.2.6 Geschwindigkeitssensormodul
Einführung
In diesem Projekt werden wir den Gebrauch des Geschwindigkeitssensormoduls erlernen. Ein Geschwindigkeitssensormodul ist eine Art von Drehzahlmesser, der zur Messung der Geschwindigkeit eines rotierenden Objekts, wie eines Motors, verwendet wird.

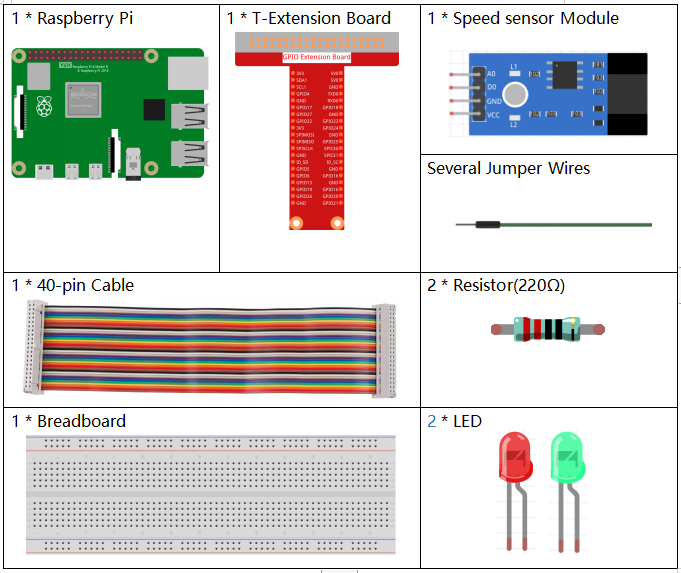

Benötigte Komponenten
Für dieses Projekt benötigen wir die folgenden Komponenten.
Es ist definitiv praktisch, ein komplettes Kit zu kaufen, hier ist der Link:
Name |
ARTIKEL IN DIESEM KIT |
LINK |
|---|---|---|
Raphael Kit |
337 |
Sie können diese auch einzeln über die untenstehenden Links kaufen.
KOMPONENTENBESCHREIBUNG |
KAUF LINK |
|---|---|
- |

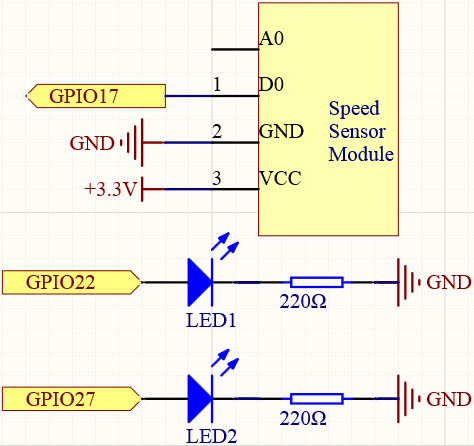

Schaltplan
Experimentelle Verfahren

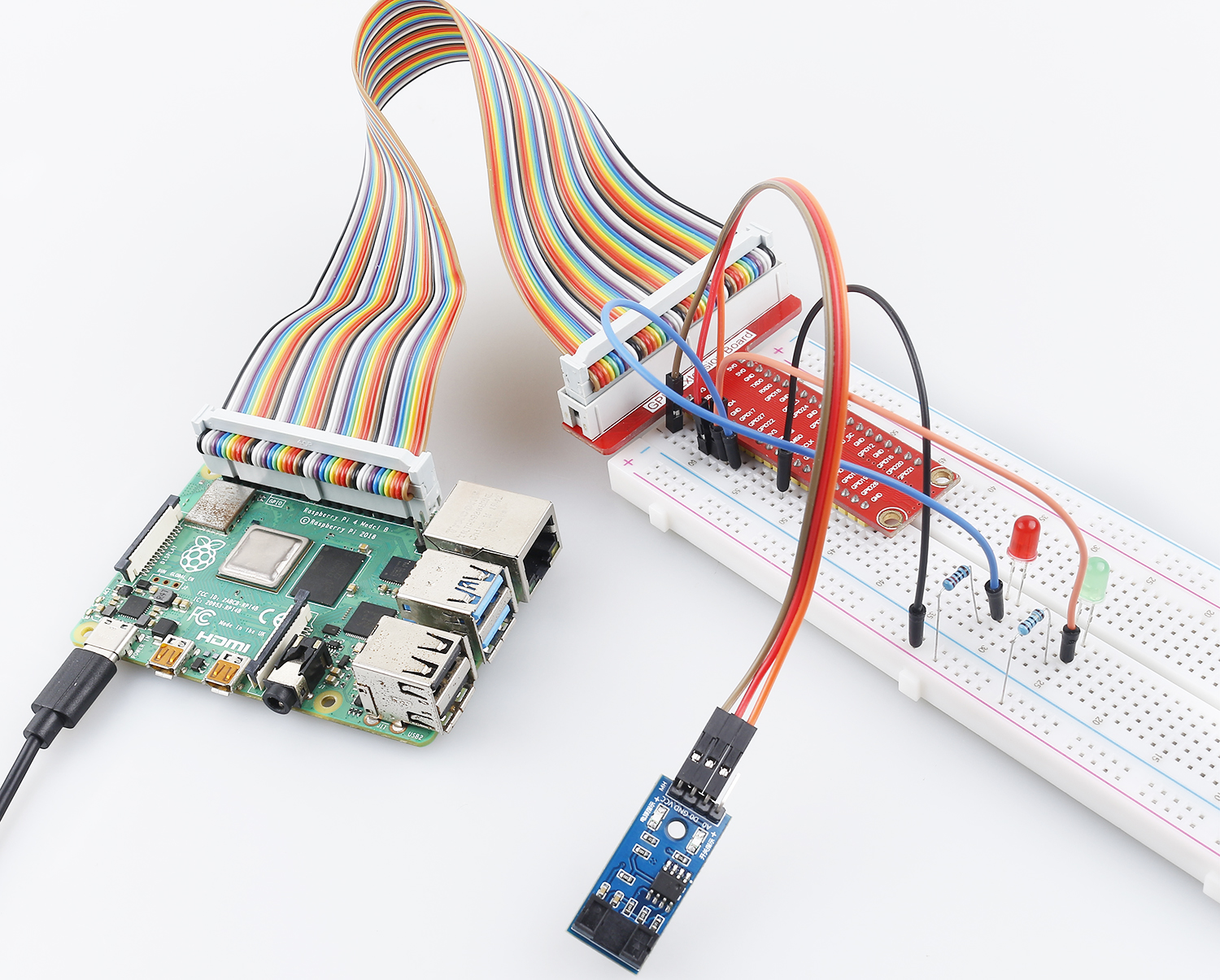

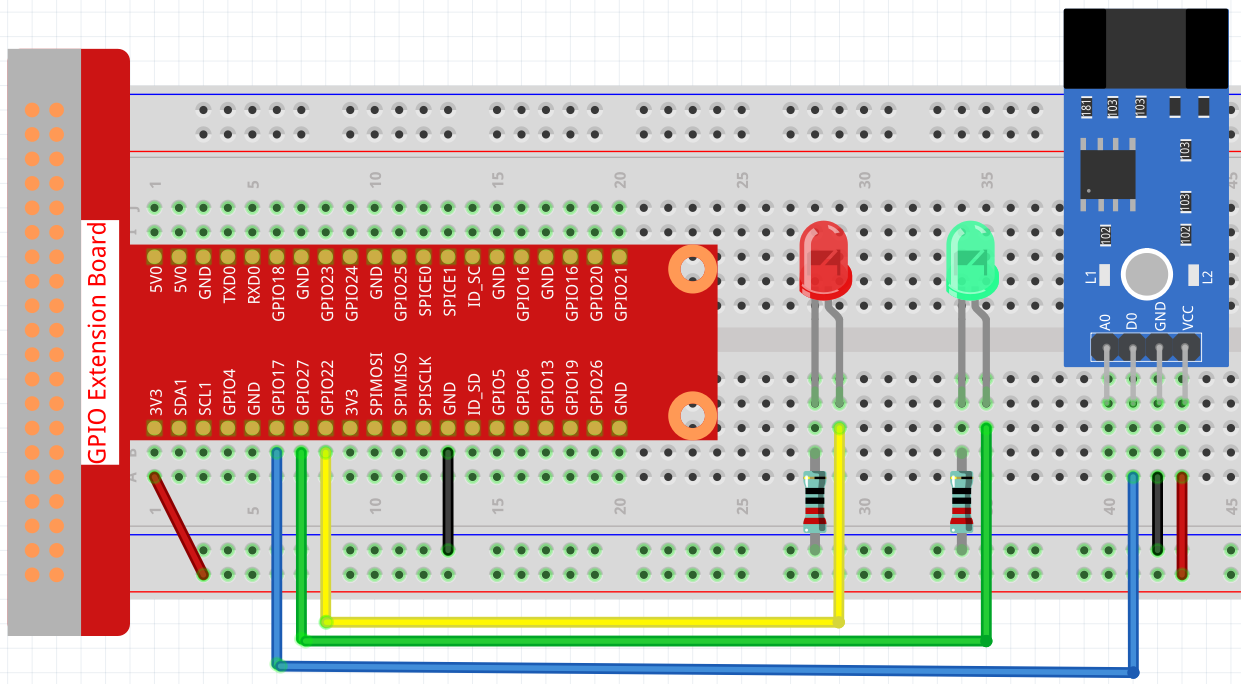

Schritt 1: Bauen Sie den Schaltkreis.
Schritt 2: Verzeichnis wechseln.
cd ~/raphael-kit/c/2.2.6/
Schritt 3: Kompilieren.
gcc 2.2.6_speed_sensor_module.c -lwiringPi
Schritt 4: Ausführen.
sudo ./a.out
Nachdem der Code ausgeführt wurde, leuchtet die grüne LED. Wenn Sie ein Hindernis in den Spalt des Geschwindigkeitssensormoduls stellen, wird „Licht blockiert“ auf dem Bildschirm angezeigt und die rote LED leuchtet. Entfernen Sie das Hindernis und die grüne LED leuchtet wieder.
Bemerkung
Wenn es nach dem Ausführen nicht funktioniert oder eine Fehlermeldung angezeigt wird: "wiringPi.h: Datei oder Verzeichnis nicht gefunden", beziehen Sie sich bitte auf Installieren und Überprüfen von WiringPi.
Code
#include <wiringPi.h>
#include <stdio.h>
#define speedPin 0
#define Gpin 2
#define Rpin 3
void LED(int color)
{
pinMode(Gpin, OUTPUT);
pinMode(Rpin, OUTPUT);
if (color == 0){
digitalWrite(Rpin, HIGH);
digitalWrite(Gpin, LOW);
}
else if (color == 1){
digitalWrite(Rpin, LOW);
digitalWrite(Gpin, HIGH);
}
}
void Print(int x){
if ( x == 0 ){
printf("Light was blocked\n");
}
}
int main(void){
if(wiringPiSetup() == -1){ //when initialize wiring failed,print messageto screen
printf("setup wiringPi failed !");
return 1;
}
pinMode(speedPin, INPUT);
int temp;
while(1){
//Reverse the input of speedPin
if ( digitalRead(speedPin) == 0 ){
temp = 1;
}
if ( digitalRead(speedPin) == 1 ){
temp = 0;
}
LED(temp);
Print(temp);
}
return 0;
}
Code-Erklärung
void LED(int color)
{
pinMode(Gpin, OUTPUT);
pinMode(Rpin, OUTPUT);
if (color == 0){
digitalWrite(Rpin, HIGH);
digitalWrite(Gpin, LOW);
}
else if (color == 1){
digitalWrite(Rpin, LOW);
digitalWrite(Gpin, HIGH);
}
}
Stellen Sie eine LED() Funktion bereit, um die 2 LEDs zu steuern. Der Parameter dieser Funktion ist color.
Wenn color 0 ist, setzen Sie Rpin auf HIGH (schalten Sie die rote LED ein) und Gpin auf LOW (schalten Sie die grüne LED aus); wenn color 1 ist, schalten Sie die grüne LED ein und die rote LED aus.
while(1){
//Reverse the input of speedPin
if ( digitalRead(speedPin) == 0 ){
temp = 1;
}
if ( digitalRead(speedPin) == 1 ){
temp = 0;
}
LED(temp);
Print(temp);
}
Wenn Sie ein Hindernis in den Spalt des Geschwindigkeitssensormoduls stellen, ist speedPin auf niedrigem Pegel (0), dann rufen Sie die LED(1) Funktion auf, um die grüne LED einzuschalten, und es wird „Licht wurde blockiert!“ ausgedruckt.
