2.2.4 Reed-Schalter-Modul

Einführung

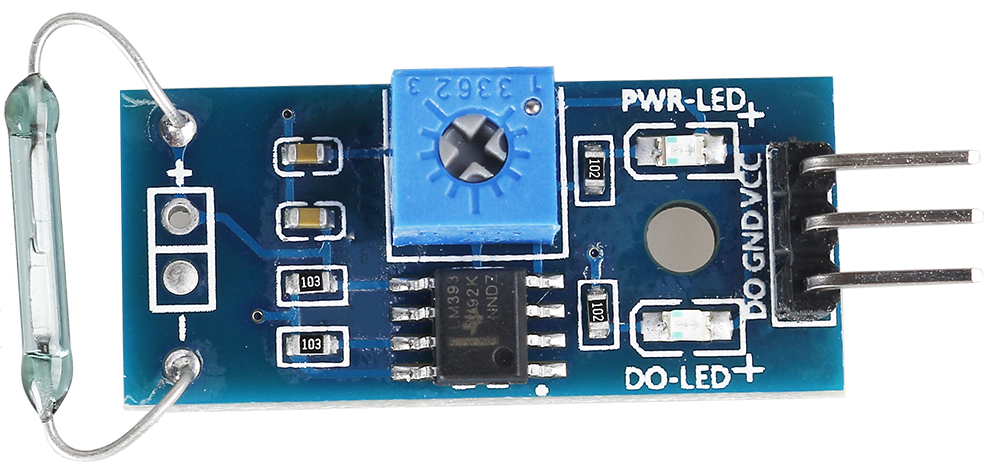

In diesem Projekt werden wir den Reed-Schalter kennenlernen, einen elektrischen Schalter, der mittels eines angelegten Magnetfelds funktioniert.

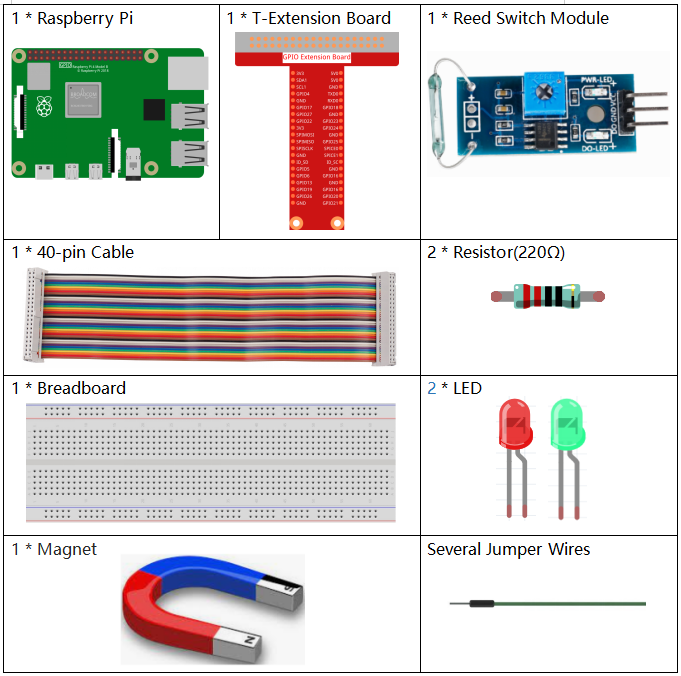

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Set zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
Raphael Kit	337	Raphael Kit

Sie können diese auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
GPIO Extension Board	KAUFEN
Steckbrett	KAUFEN
Jumper-Kabel	KAUFEN
Widerstand	KAUFEN
LED	KAUFEN
Reed-Schalter-Modul	KAUFEN

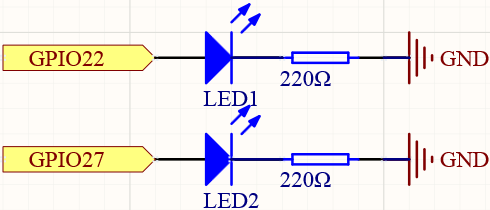

Schaltplan

T-Board Name	physical	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO27	Pin 13	2	27
GPIO22	Pin 15	3	22

Experimentelle Verfahren

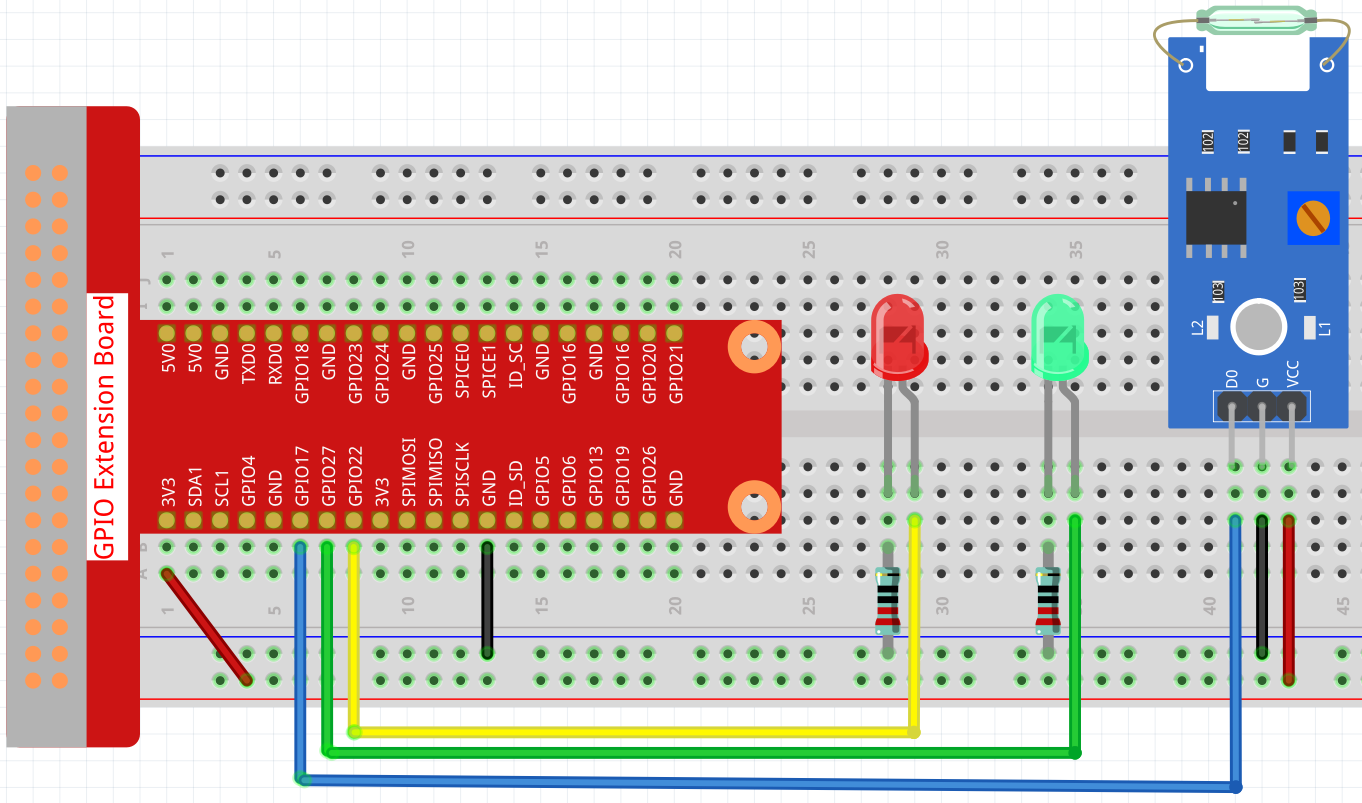

Schritt 1: Schaltung aufbauen.

Schritt 2: Verzeichnis wechseln.

cd ~/raphael-kit/c/2.2.4/

Schritt 3: Kompilieren.

gcc 2.2.4_ReedSwitch.c -lwiringPi

Schritt 4: Ausführen.

sudo ./a.out

Die grüne LED leuchtet, wenn der Code ausgeführt wird. Wenn ein Magnet in die Nähe des Reed-Schalter-Moduls gebracht wird, leuchtet die rote LED auf; entfernen Sie den Magneten und die grüne LED leuchtet erneut.

Bemerkung

Wenn es nach dem Ausführen nicht funktioniert oder ein Fehlerhinweis angezeigt wird: "wiringPi.h: Datei oder Verzeichnis nicht gefunden", beziehen Sie sich bitte auf Installieren und Überprüfen von WiringPi.

Code

#include <wiringPi.h>
#include <stdio.h>

#define ReedPin             0
#define Gpin                2
#define Rpin                3

void LED(char* color)
{
    pinMode(Gpin, OUTPUT);
    pinMode(Rpin, OUTPUT);
    if (color == "RED")
    {
        digitalWrite(Rpin, HIGH);
        digitalWrite(Gpin, LOW);
    }
    else if (color == "GREEN")
    {
        digitalWrite(Rpin, LOW);
        digitalWrite(Gpin, HIGH);
    }
    else
        printf("LED Error");
}

int main(void)
{
    if(wiringPiSetup() == -1){ //when initialize wiring failed,print messageto screen
        printf("setup wiringPi failed !");
        return 1;
    }

    pinMode(ReedPin, INPUT);
    LED("GREEN");

    while(1){
        if(0 == digitalRead(ReedPin)){
            delay(10);
            if(0 == digitalRead(ReedPin)){
                LED("RED");
                printf("Detected Magnetic Material!\n");
            }
        }
        else if(1 == digitalRead(ReedPin)){
            delay(10);
            if(1 == digitalRead(ReedPin)){
                while(!digitalRead(ReedPin));
                LED("GREEN");
            }
        }
    }
    return 0;
}

Code-Erklärung

#define ReedPin             0
#define Gpin                2
#define Rpin                3

Die Pins GPIO17, GPIO27 und GPIO22 des T_Extension-Boards entsprechen den GPIO0, GPIO2 und GPIO3 in wiringPi. Weise GPIO0, GPIO2 und GPIO3 den Variablen ReedPin, Gpin und Rpin zu.

void LED(char* color)
{
    pinMode(Gpin, OUTPUT);
    pinMode(Rpin, OUTPUT);
    if (color == "RED")
    {
        digitalWrite(Rpin, HIGH);
        digitalWrite(Gpin, LOW);
    }
    else if (color == "GREEN")
    {
        digitalWrite(Rpin, LOW);
        digitalWrite(Gpin, HIGH);
    }
    else
        printf("LED Error");
}

Erstelle eine Funktion LED() zur Steuerung der beiden LEDs. Das Parameter dieser Funktion ist color.

Wenn color gleich "RED" ist, setze Rpin auf HIGH (rote LED einschalten) und Gpin auf LOW (grüne LED ausschalten); wenn color gleich "GREEN" ist, dann schalte die grüne LED ein und die rote LED aus.

while(1){
        if(0 == digitalRead(ReedPin)){
            delay(10);
            if(0 == digitalRead(ReedPin)){
                LED("RED");
                printf("Detected Magnetic Material!\n");
            }
        }
        else if(1 == digitalRead(ReedPin)){
            delay(10);
            if(1 == digitalRead(ReedPin)){
                while(!digitalRead(ReedPin));
                LED("GREEN");
            }
        }
    }

Lese den Wert des Reed-Schalter-Moduls aus. Wenn der 2-mal gelesene Wert 0 ist, rufe LED("RED") auf, um die rote LED einzuschalten und drucke "Magnetisches Material erkannt!".

Wenn der Wert 1 ist, wird die grüne LED eingeschaltet.

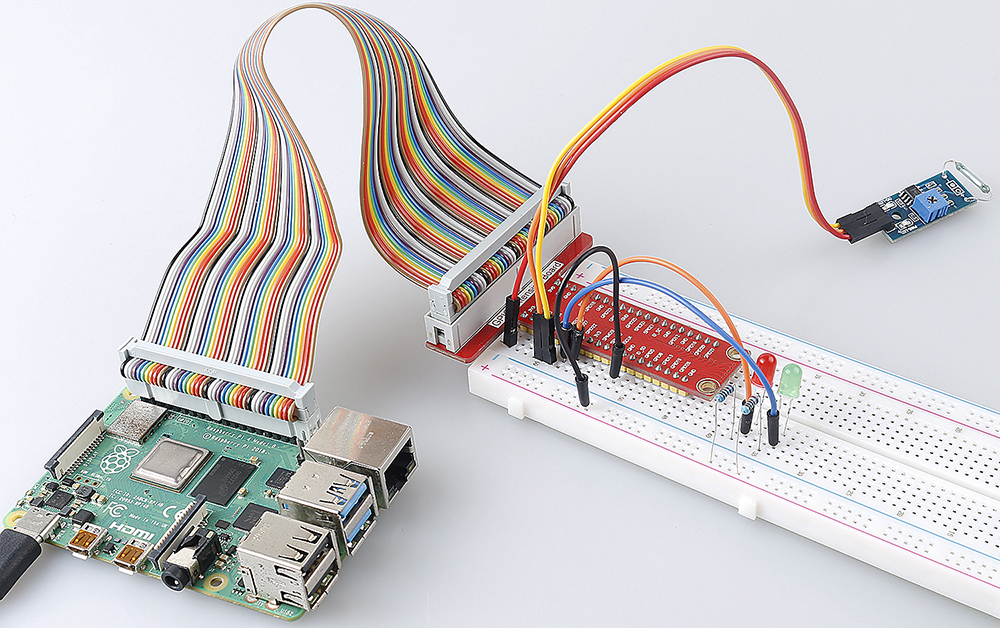

Phänomen-Bild
