2.2.3 DHT-11

Einführung

Der digitale Temperatur- und Feuchtigkeitssensor DHT11 ist ein zusammengesetzter Sensor, der einen kalibrierten digitalen Signalausgang von Temperatur und Feuchtigkeit enthält. Die Technologie einer spezialisierten digitalen Modulsammlung und die Technologie der Temperatur- und Feuchtigkeitserfassung werden angewendet, um sicherzustellen, dass das Produkt eine hohe Zuverlässigkeit und ausgezeichnete Stabilität aufweist.

Die Sensoren umfassen einen feuchten Widerstandssensor und einen NTC-Temperatursensor, die an einen leistungsfähigen 8-Bit-Mikrocontroller angeschlossen sind.

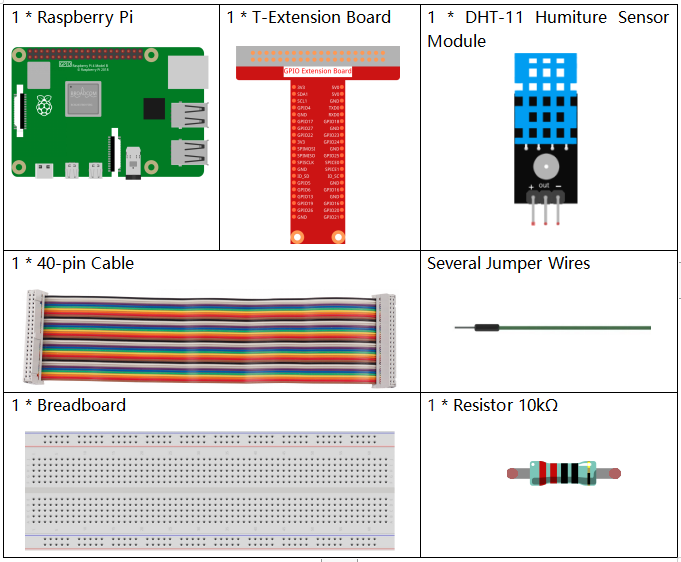

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
Raphael Kit	337	Raphael Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG	KAUF-LINK
GPIO Extension Board	KAUFEN
Steckbrett	KAUFEN
Jumper-Kabel	KAUFEN
Widerstand	KAUFEN
Feuchtigkeits- und Temperatursensor Modul	KAUFEN

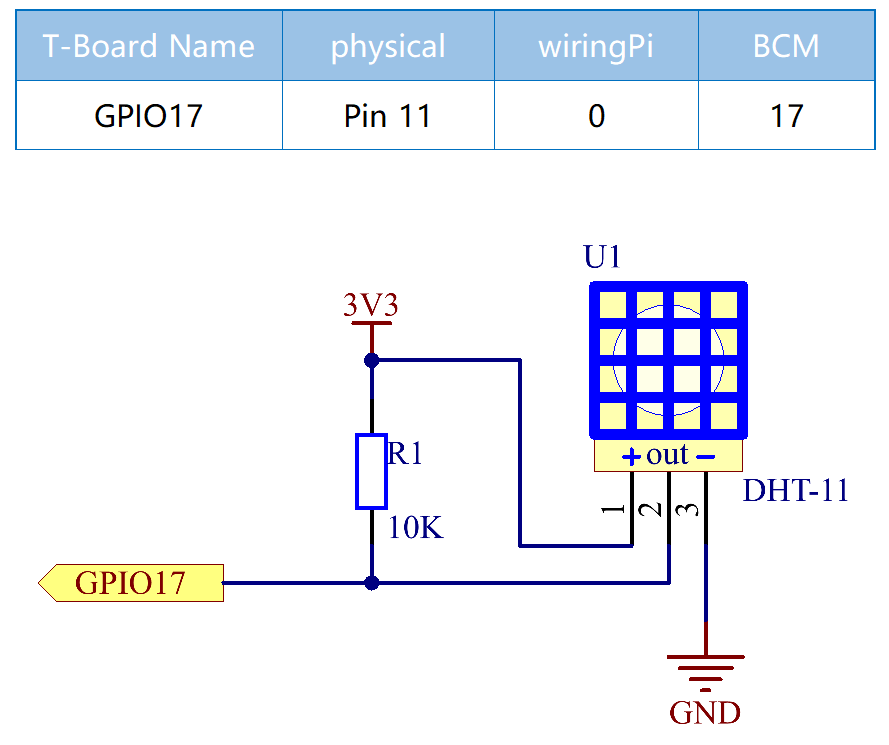

Schaltplan

Experimentelle Verfahren

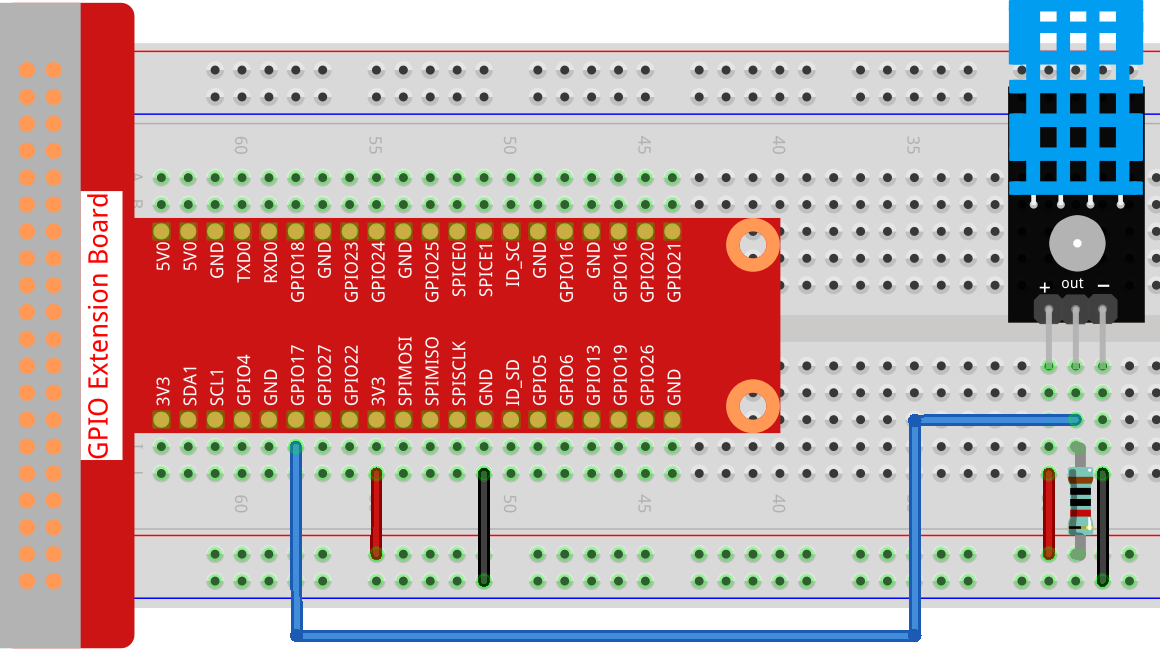

Schritt 1: Bauen Sie die Schaltung.

Schritt 2: Wechseln Sie in das Verzeichnis des Codes.

cd ~/raphael-kit/c/2.2.3/

Schritt 3: Kompilieren Sie den Code.

gcc 2.2.3_DHT.c -lwiringPi

Schritt 4: Führen Sie die ausführbare Datei aus.

sudo ./a.out

Nachdem der Code ausgeführt wurde, zeigt das Programm die von DHT11 erfasste Temperatur und Feuchtigkeit auf dem Computerbildschirm an.

Bemerkung

Wenn es nach dem Ausführen nicht funktioniert oder eine Fehlermeldung erscheint: "wiringPi.h: Datei oder Verzeichnis nicht gefunden", beachten Sie bitte Installieren und Überprüfen von WiringPi.

Code

#include <wiringPi.h>
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>

#define MAXTIMINGS 85  // Maximum number of timing transitions

int dht11_dat[5] = {0, 0, 0, 0, 0};  // Data array to hold sensor values

// Function to read data from DHT11 sensor
void read_dht11_dat(int GPIOPIN)
{
    uint8_t currState;
    uint8_t laststate = HIGH;
    uint8_t counter = 0;
    uint8_t j = 0;
    uint8_t i;
    float f; // Temperature in Fahrenheit

    // Reset data array before each read
    dht11_dat[0] = dht11_dat[1] = dht11_dat[2] = dht11_dat[3] = dht11_dat[4] = 0;

    // Pull pin down for 18 milliseconds to initiate communication
    pinMode(GPIOPIN, OUTPUT);
    digitalWrite(GPIOPIN, LOW);
    delay(18);

    // Then pull it up for 40 microseconds
    digitalWrite(GPIOPIN, HIGH);
    delayMicroseconds(40);

    // Prepare to read the pin
    pinMode(GPIOPIN, INPUT);

    // Detect change and read data
    for (i = 0; i < MAXTIMINGS; i++)
    {
        counter = 0;

        // Count how long each state lasts
        while (digitalRead(GPIOPIN) == laststate)
        {
            counter++;
            delayMicroseconds(2);
            if (counter == 255)
            {
                break;
            }
        }

        // Save the current state
        laststate = digitalRead(GPIOPIN);

        if (counter == 255) break;

        // Ignore first 3 transitions (DHT11 response signal)
        if ((i >= 4) && (i % 2 == 0))
        {
            // Shift bits and store data
            dht11_dat[j/8] <<= 1;
            if (counter > 16)
            {
                dht11_dat[j/8] |= 1;
            }

            j++;
        }
    }

    // Check if we received 40 bits (5 bytes) and verify checksum
    if ((j >= 40) && (dht11_dat[4] == ((dht11_dat[0] + dht11_dat[1] + dht11_dat[2] + dht11_dat[3]) & 0xFF)) )
    {
        // Convert temperature to Fahrenheit
        f = dht11_dat[2] * 9.0 / 5.0 + 32;
        printf("Humidity = %d.%d %% Temperature = %d.%d °C (%.1f °F)\n",
               dht11_dat[0], dht11_dat[1], dht11_dat[2], dht11_dat[3], f);
    }
    else
    {
        printf("Data not good, skip\n");
    }
}

int main (void)
{
    printf("Raspberry Pi wiringPi DHT11 Temperature test program\n");

    // Initialize wiringPi using BCM GPIO pin numbering
    if (wiringPiSetupGpio() == -1)
    {
        exit(1);
    }

    while(1)
    {
        // Read data from DHT11 connected to GPIO pin 17
        read_dht11_dat(17);
        delay(1000); // Wait 1 second before next read
    }

    return 0;
}

Code-Erklärung

Header-Dateien einbinden: Der Code bindet notwendige Header für wiringPi-Funktionen und Standard-Ein-/Ausgabe ein.
```
#include <wiringPi.h>
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
```
Konstanten definieren:
- MAXTIMINGS: Die maximale Anzahl der Timing-Übergänge, die vom DHT11-Sensor erwartet werden (85).
```
#define MAXTIMINGS 85  // Maximale Anzahl an Timing-Übergängen
```
Globales Datenarray:
- dht11_dat[5]: Ein Array, das die 5 vom DHT11-Sensor empfangenen Datenbytes speichert.
```
int dht11_dat[5] = {0, 0, 0, 0, 0};  // Datenarray zur Speicherung der Sensordaten
```

Funktion read_dht11_dat(int GPIOPIN): Liest Daten vom DHT11-Sensor, der an den angegebenen GPIO-Pin angeschlossen ist.

Initialisierung: Setzt das Array dht11_dat vor jedem Lesen auf Null zurück.

dht11_dat[0] = dht11_dat[1] = dht11_dat[2] = dht11_dat[3] = dht11_dat[4] = 0;

Startsignal: Schaltet den GPIO-Pin für mindestens 18 Millisekunden auf Low, um dem DHT11 das Startsignal zu geben.
```
pinMode(GPIOPIN, OUTPUT);
digitalWrite(GPIOPIN, LOW);
delay(18);  // 18 Millisekunden
```

Schaltet den GPIO-Pin für 40 Mikrosekunden auf High.

digitalWrite(GPIOPIN, HIGH);
delayMicroseconds(40);  // 40 Mikrosekunden

Setzt den GPIO-Pin in den Eingabemodus, um Daten vom Sensor zu lesen.
```
pinMode(GPIOPIN, INPUT);
```

Datenleseschleife: Die Schleife läuft bis zu MAXTIMINGS-Mal, um die Datenbits zu lesen.

Bei jedem Übergang (von High zu Low oder umgekehrt) wird gemessen, wie lange der Pin in jedem Zustand bleibt.

for (i = 0; i < MAXTIMINGS; i++)
{
    counter = 0;
    while (digitalRead(GPIOPIN) == laststate)
    {
        counter++;
        delayMicroseconds(2);
        if (counter == 255)
        {
            break;
        }
    }
    laststate = digitalRead(GPIOPIN);
    // ... Rest der Schleife
}

Extrahieren der Datenbits: Die ersten 3 Übergänge werden ignoriert, da sie Teil der initialen Antwort des DHT11 sind.

Für jedes Datenbit wird basierend auf der Dauer, die der Pin auf High bleibt, bestimmt, ob das Bit 0 oder 1 ist.
```
if ((i >= 4) && (i % 2 == 0))
{
    dht11_dat[j/8] <<= 1;
    if (counter > 16)
    {
        dht11_dat[j/8] |= 1;
    }
    j++;
}
```
Überprüfung der Prüfsumme: Nach dem Empfang aller Bits wird die Prüfsumme überprüft, um die Datenintegrität sicherzustellen.
```
if ((j >= 40) && (dht11_dat[4] == ((dht11_dat[0] + dht11_dat[1] + dht11_dat[2] + dht11_dat[3]) & 0xFF)) )
```

Wenn die Prüfsumme korrekt ist, werden die Luftfeuchtigkeits- und Temperaturwerte ausgegeben.

f = dht11_dat[2] * 9.0 / 5.0 + 32;
printf("Humidity = %d.%d %% Temperature = %d.%d °C (%.1f °F)\n",
       dht11_dat[0], dht11_dat[1], dht11_dat[2], dht11_dat[3], f);

Wenn die Prüfsumme fehlschlägt, wird eine Fehlermeldung ausgegeben.

else
{
    printf("Daten sind nicht korrekt, überspringen\n");
}

Hauptfunktion:

Gibt eine Startmeldung aus.

printf("Raspberry Pi wiringPi DHT11 Temperatur-Testprogramm\n");

Initialisiert wiringPi unter Verwendung der BCM GPIO-Pinnummerierung.

if (wiringPiSetupGpio() == -1)
{
    exit(1);
}

Geht in eine Endlosschleife über, um jede Sekunde Daten vom DHT11-Sensor zu lesen.

while(1)
{
    read_dht11_dat(17);
    delay(1000); // Warten für 1 Sekunde
}

2.2.3 DHT-11

Einführung

Benötigte Komponenten

Schaltplan

Experimentelle Verfahren

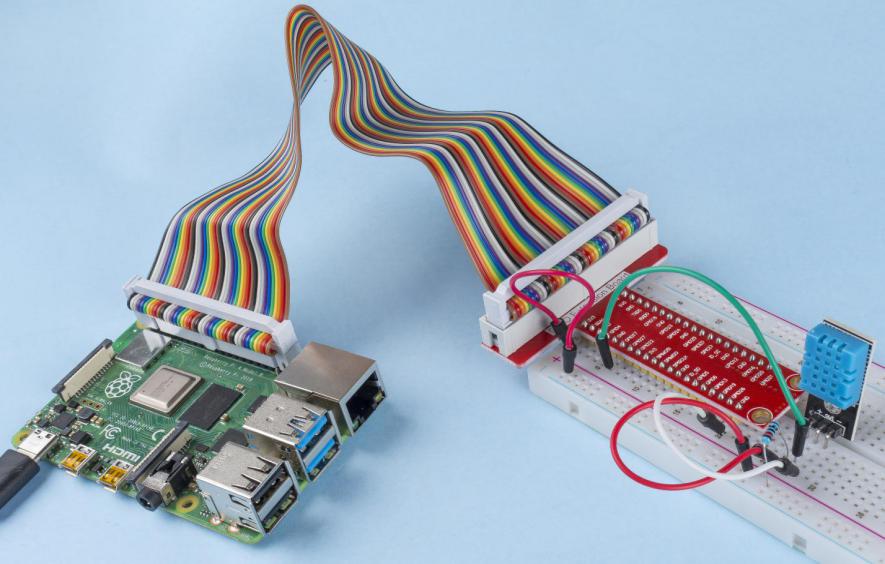

Phänomen-Bild
