2.2.1 Fotowiderstand

Bemerkung

Abhängig von Ihrer Kit-Version identifizieren Sie bitte, ob Sie ADC0834 oder MCP3008 haben, und fahren Sie mit dem entsprechenden Abschnitt fort.

Einführung

Der Fotowiderstand ist eine häufig verwendete Komponente zur Erfassung der Umgebungshelligkeit im Alltag. Er hilft dem Controller, Tag und Nacht zu erkennen und Lichtsteuerungsfunktionen, wie z. B. für Nachtlichter, zu realisieren. Dieses Projekt ähnelt sehr dem Potentiometer, und man könnte denken, dass es die Spannung ändert, um Licht zu erfassen.

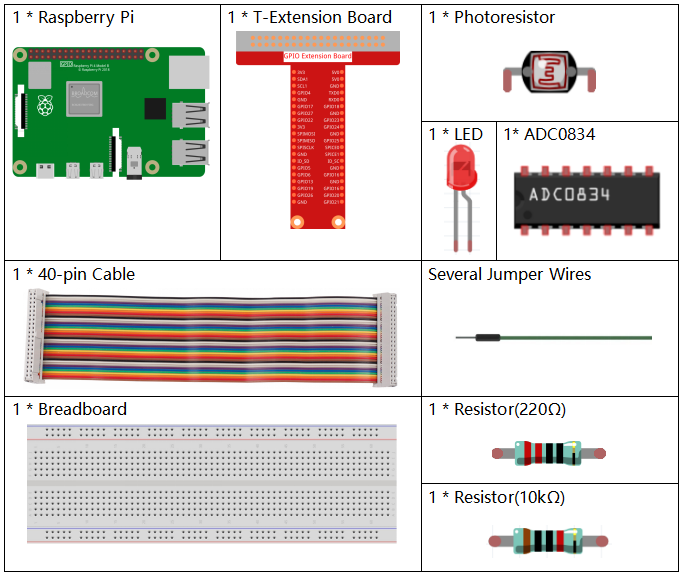

Erforderliche Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein komplettes Set zu kaufen, hier ist der Link:

Name	ARTIKEL IN DIESEM KIT	LINK
Raphael Kit	337	Raphael Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENVORSTELLUNG	KAUF-LINK
GPIO Extension Board	KAUFEN
Steckbrett	KAUFEN
Jumper-Kabel	KAUFEN
Widerstand	KAUFEN
LED	KAUFEN
ADC0834	-
Fotowiderstand	KAUFEN

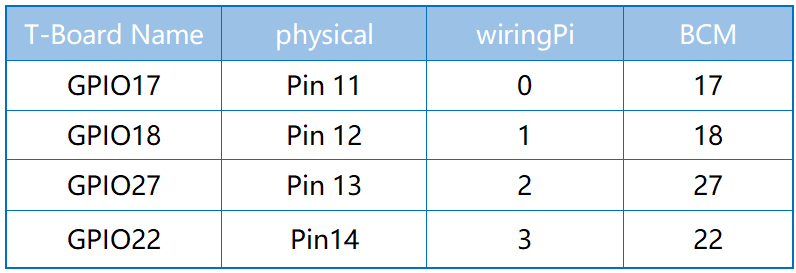

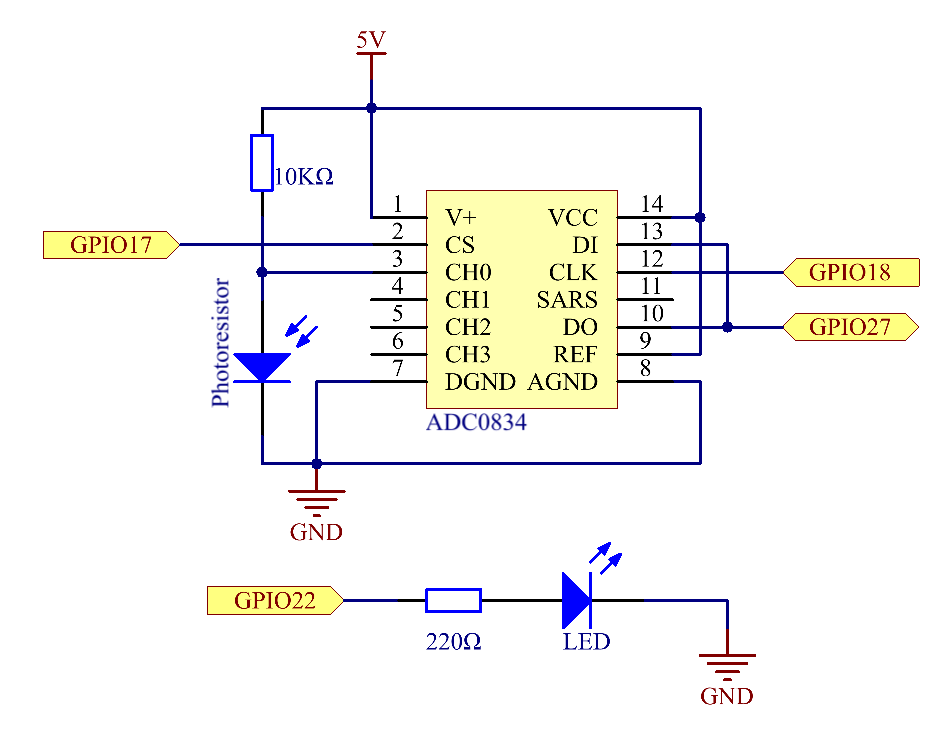

Schaltplan

Experimentelle Verfahren

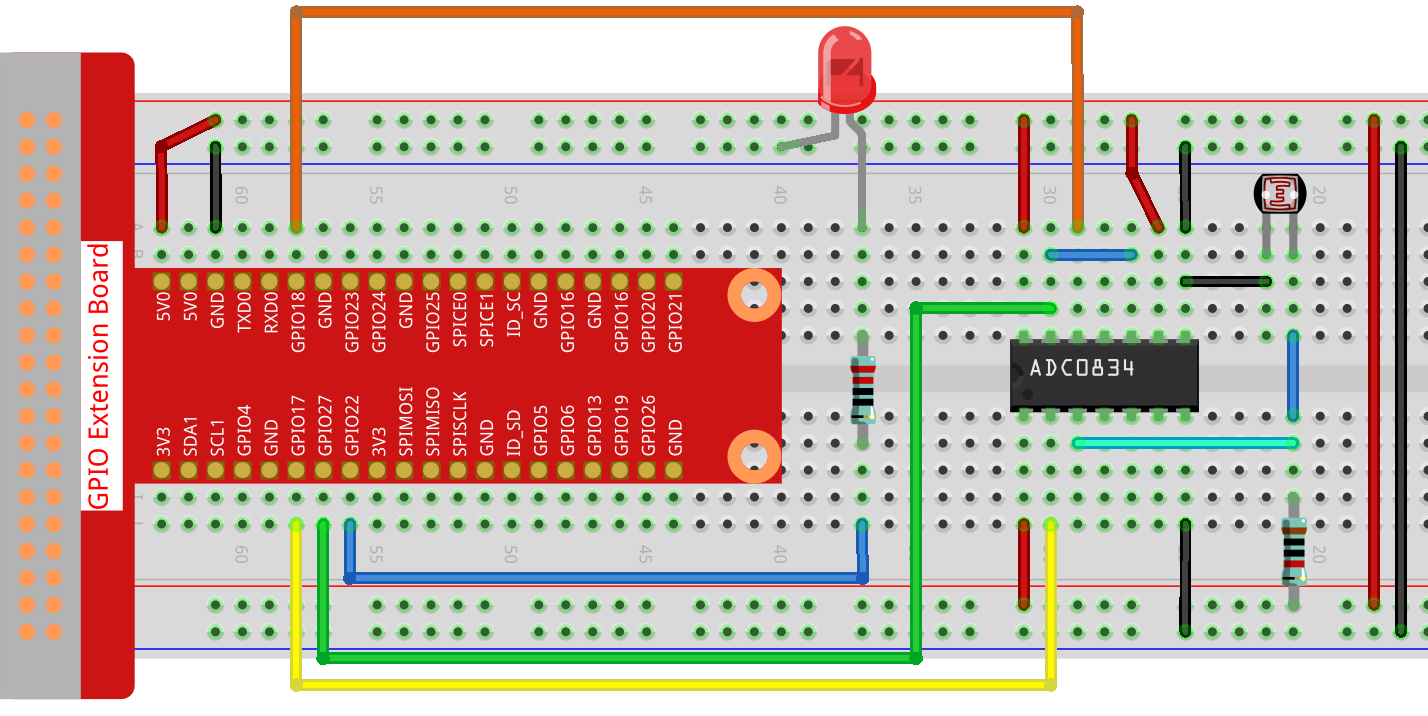

Schritt 1: Bauen Sie den Schaltkreis.

Schritt 2: Wechseln Sie in den Ordner mit dem Code.

cd ~/raphael-kit/c/2.2.1/

Schritt 3: Kompilieren Sie den Code.

gcc 2.2.1_Photoresistor.c -lwiringPi

Schritt 4: Führen Sie die ausführbare Datei aus.

sudo ./a.out

Wenn der Code läuft, wird die Helligkeit der LED je nach vom Fotowiderstand erfasster Lichtintensität variieren.

Bemerkung

Wenn es nach dem Start nicht funktioniert oder die Fehlermeldung: "wiringPi.h: No such file or directory" erscheint, beziehen Sie sich bitte auf Installieren und Überprüfen von WiringPi.

Code

#include <wiringPi.h>
#include <stdio.h>
#include <softPwm.h>

typedef unsigned char uchar;
typedef unsigned int uint;

#define     ADC_CS    0
#define     ADC_CLK   1
#define     ADC_DIO   2
#define     LedPin    3

uchar get_ADC_Result(uint channel)
{
    uchar i;
    uchar dat1=0, dat2=0;
    int sel = channel > 1 & 1;
    int odd = channel & 1;

    digitalWrite(ADC_CLK, 1);
    delayMicroseconds(2);
    digitalWrite(ADC_CLK, 0);
    delayMicroseconds(2);

    pinMode(ADC_DIO, OUTPUT);
    digitalWrite(ADC_CS, 0);
    // Start bit
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
    //Single End mode
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
    // ODD
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,odd);  delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
    //Select
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,sel);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,1);

    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);
    digitalWrite(ADC_CLK,0);
    digitalWrite(ADC_DIO,1);    delayMicroseconds(2);

    for(i=0;i<8;i++)
    {
        digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
        digitalWrite(ADC_CLK,0);    delayMicroseconds(2);

        pinMode(ADC_DIO, INPUT);
        dat1=dat1<<1 | digitalRead(ADC_DIO);
    }

    for(i=0;i<8;i++)
    {
        dat2 = dat2 | ((uchar)(digitalRead(ADC_DIO))<<i);
        digitalWrite(ADC_CLK,1);    delayMicroseconds(2);
        digitalWrite(ADC_CLK,0);    delayMicroseconds(2);
    }

    digitalWrite(ADC_CS,1);
    pinMode(ADC_DIO, OUTPUT);
    return(dat1==dat2) ? dat1 : 0;
}

int main(void)
{
    uchar analogVal;
    if(wiringPiSetup() == -1){ //when initialize wiring failed,print messageto screen
        printf("setup wiringPi failed !");
        return 1;
    }
    softPwmCreate(LedPin,  0, 100);
    pinMode(ADC_CS,  OUTPUT);
    pinMode(ADC_CLK, OUTPUT);

    while(1){
        analogVal = get_ADC_Result(0);
        printf("Current analogVal : %d\n", analogVal);
        softPwmWrite(LedPin, analogVal);
        delay(100);
    }
    return 0;
}

Code-Erklärung

Die hier verwendeten Codes sind identisch mit denen in 2.1.7 Potentiometer. Wenn Sie weitere Fragen haben, überprüfen Sie bitte die Code-Erklärung von 2.1.7 Potentiometer für weitere Details.

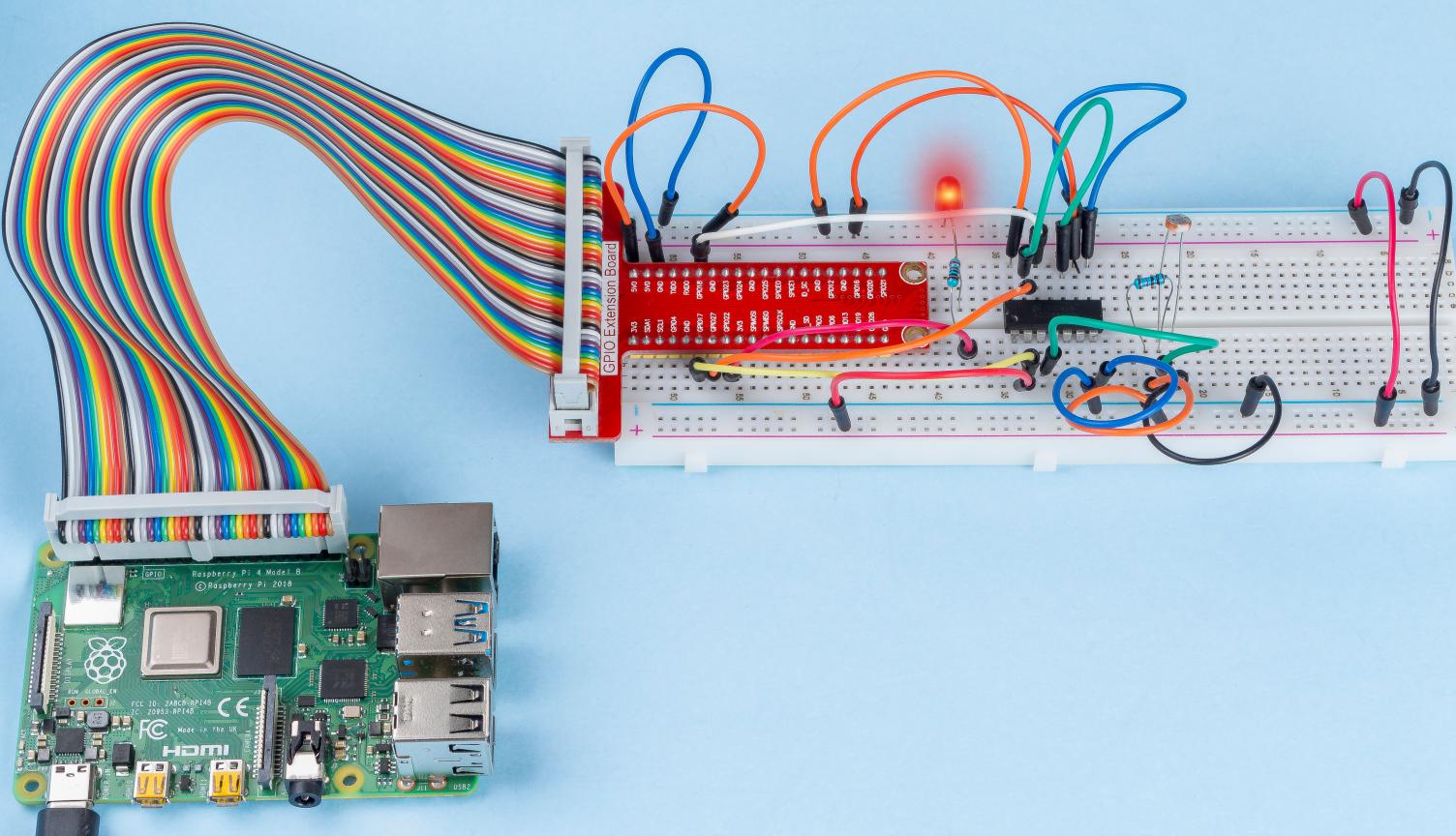

Phänomen-Bild
