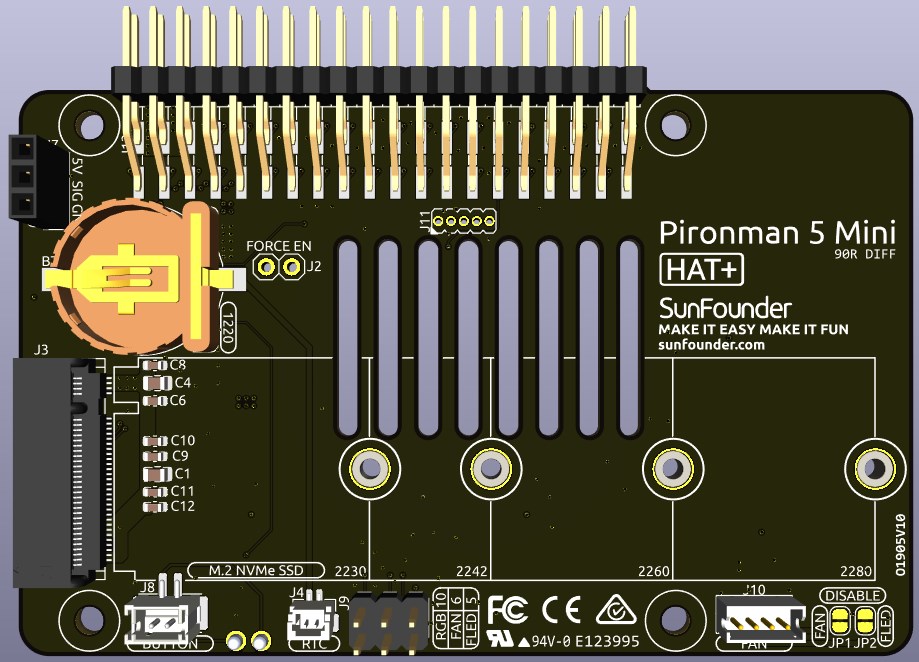

Pironman 5 Mini HAT

../../_images/pironman5mini_hat.png

LEDs RGB

../../_images/io_board_rgb2.png

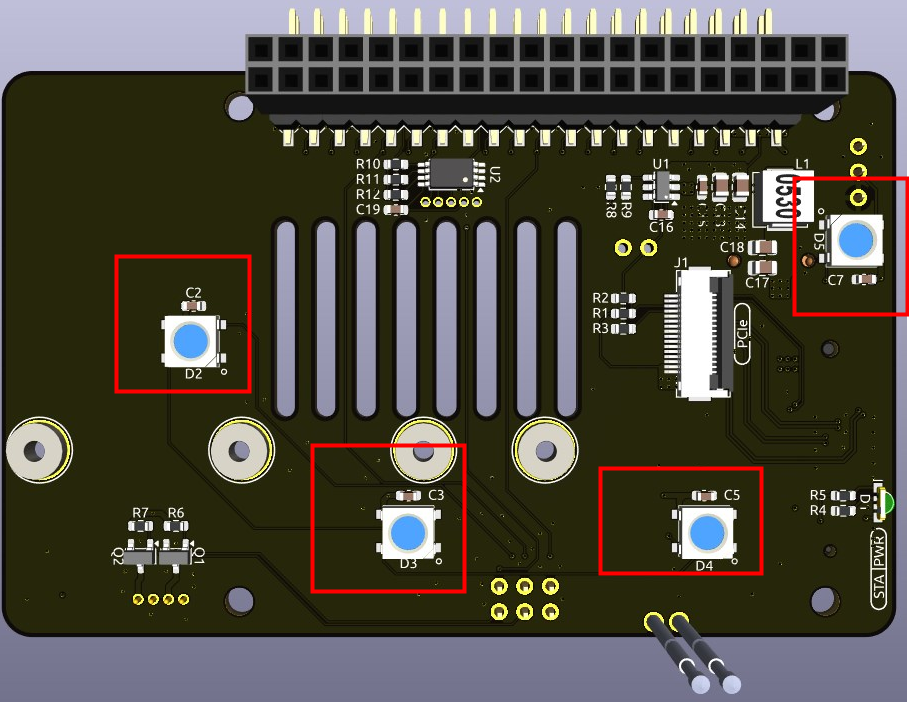

La placa incluye 4 LEDs RGB WS2812 con control personalizable. Puedes encenderlos o apagarlos, cambiar su color, ajustar el brillo, seleccionar modos de visualización y configurar la velocidad de cambio.

  • Para encender o apagar los LEDs RGB, usa true para encenderlos, false para apagarlos.

sudo pironman5 -re true

  • Para cambiar el color, introduce un valor hexadecimal, como fe1a1a.

sudo pironman5 -rc fe1a1a

  • Para modificar el brillo (rango: 0 ~ 100%):

sudo pironman5 -rb 100

  • Para cambiar el modo de visualización, selecciona entre: solid/breathing/flow/flow_reverse/rainbow/rainbow_reverse/hue_cycle:

Nota

Si eliges los modos rainbow, rainbow_reverse o hue_cycle, no podrás cambiar el color con sudo pironman5 -rc.

sudo pironman5 -rs breathing

  • Para ajustar la velocidad del efecto (rango: 0 ~ 100%):

sudo pironman5 -rp 80

Pin de control RGB

El LED RGB funciona mediante SPI y está conectado a GPIO10, que también es el pin SPI MOSI. Los dos pines permiten conectar el RGB al GPIO10. Si no se utilizan, se puede quitar el puente.

../../_images/io_board_rgb_pin2.png

Pines de salida RGB

../../_images/io_board_rgb_out2.png

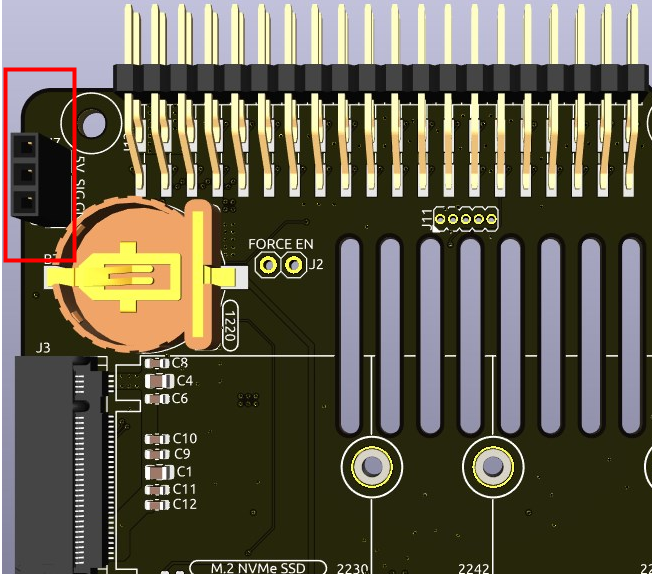

Los LEDs RGB WS2812 admiten conexión en serie, lo que permite añadir una tira LED RGB externa. Conecta el pin SIG al pin DIN de la tira para expandir.

La configuración por defecto incluye 4 LEDs RGB. Para añadir más y actualizar el número:

sudo pironman5 -rl 12

Pines del ventilador RGB

La placa de expansión IO es compatible con un ventilador de 5V sin PWM.

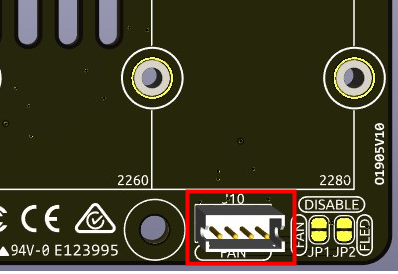

Debes conectar el cable del ventilador al puerto FAN.

../../_images/io_board_fan2.png

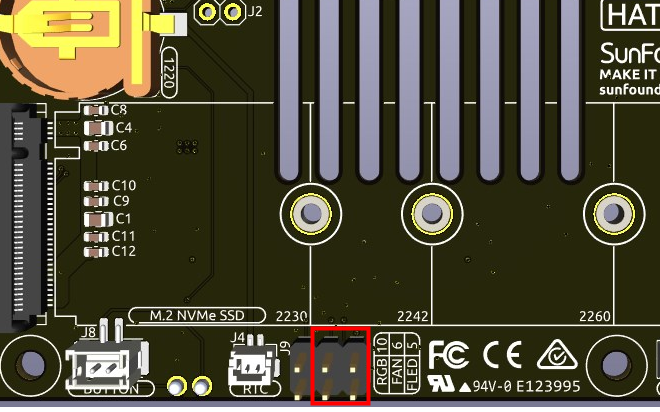

Los pines debajo del J9 permiten activar/desactivar el ventilador y su LED RGB. Por defecto, los jumpers permiten que GPIO6 y GPIO5 los controlen. Si no se necesita esta función, se pueden retirar los jumpers.

../../_images/io_board_fan_j92.png

Puedes usar comandos para definir el modo de funcionamiento del ventilador RGB.

Por ejemplo, si eliges el modo 1: Performance, el ventilador se activará a 50°C.

pironman5 -gm 3

  • 4: Quiet: se activa a 70°C.

  • 3: Balanced: se activa a 67.5°C.

  • 2: Cool: se activa a 60°C.

  • 1: Performance: se activa a 50°C.

  • 0: Always On: siempre encendido.

Si conectas el pin de control del ventilador a otro pin, puedes cambiar el número con:

sudo pironman5 -gp 18

Convertidor de botón de encendido

Agregar botón de encendido

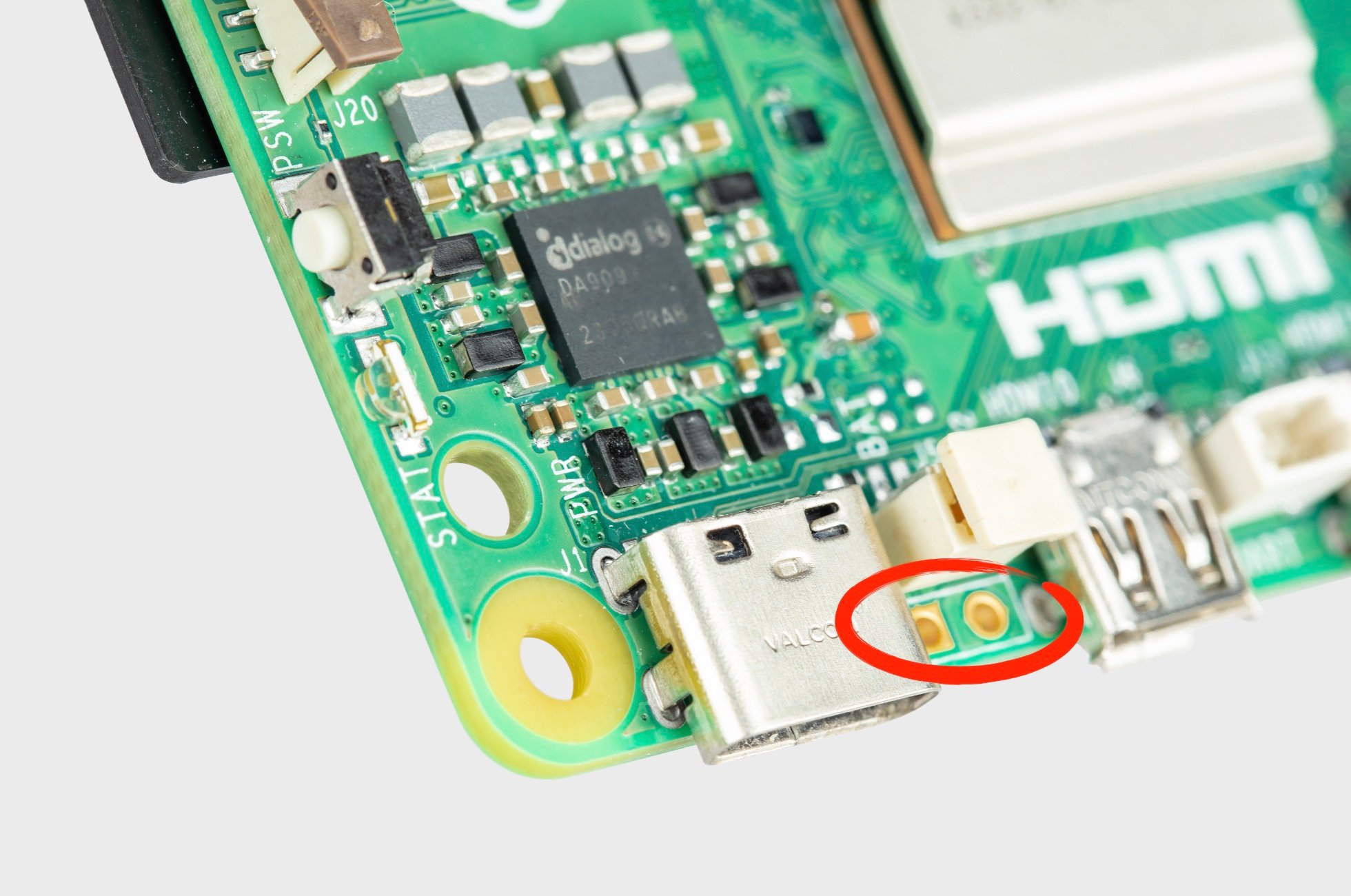

  • La Raspberry Pi 5 incluye el jumper J2, entre el conector de batería RTC y el borde de la placa. Permite añadir un botón de encendido externo conectando un interruptor momentáneo normalmente abierto (NO) a los dos pads.

../../_images/pi5_j22.jpg

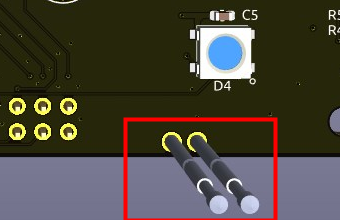

  • El Pironman 5 Mini extiende el jumper J2 mediante dos pines pogo hacia un botón externo.

../../_images/power_switch_j2.jpeg ../../_images/power_switch_j2_2.jpeg

  • Ahora puedes encender o apagar la Raspberry Pi 5 con el botón de encendido.

../../_images/pironman_button2.JPG

Ciclo de encendido

Al encender la Raspberry Pi 5 por primera vez, arrancará automáticamente sin pulsar el botón.

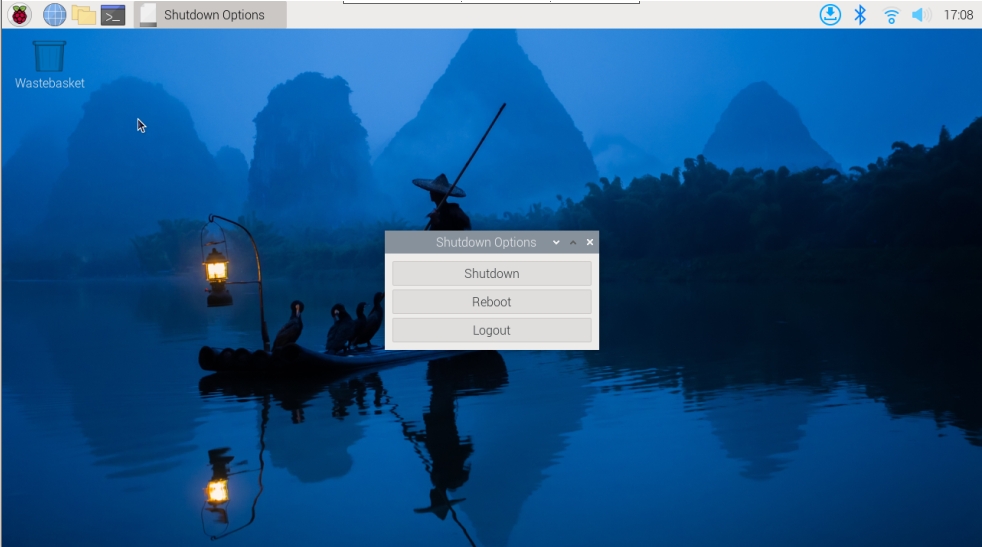

En el escritorio de Raspberry Pi, una pulsación breve abre un menú para apagar, reiniciar o cerrar sesión. Si presionas de nuevo, inicia el apagado limpio.

../../_images/button_shutdown2.png

Apagado

  • Si utilizas el sistema Raspberry Pi OS Desktop, puedes presionar dos veces rápidamente el botón de encendido para apagarlo.

  • Si utilizas el sistema Raspberry Pi OS Lite sin escritorio, presiona una vez el botón de encendido para iniciar el apagado.

  • Para forzar un apagado, mantén presionado el botón de encendido.

Encendido

  • Si la Raspberry Pi está apagada pero con energía, una pulsación la encenderá.

Nota

En sistemas sin soporte para botón de apagado, mantén pulsado 5 segundos para apagar forzadamente, y una pulsación para encender.

Módulo NVMe

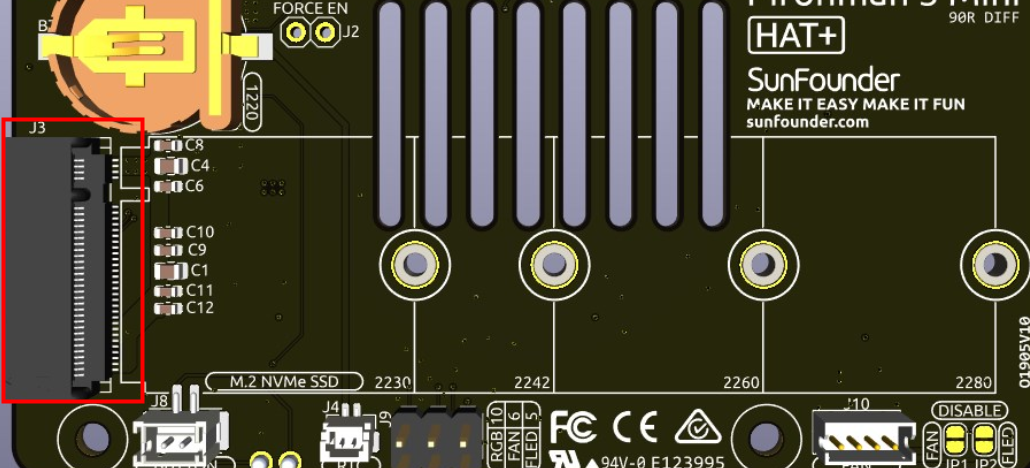

El Pironman 5 Mini integra un adaptador PCIe para SSD NVMe. Soporta tamaños 2230, 2242, 2260 y 2280 con ranura M.2 tipo M.

../../_images/nvme_p.png

  • STA: LED de estado.

  • PWR: LED de energía.

../../_images/nvme_led.png

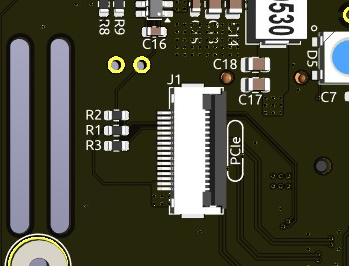

Se conecta mediante un cable FFC de 16 pines o un FPC personalizado de impedancia controlada.

../../_images/nvme_pcie.png

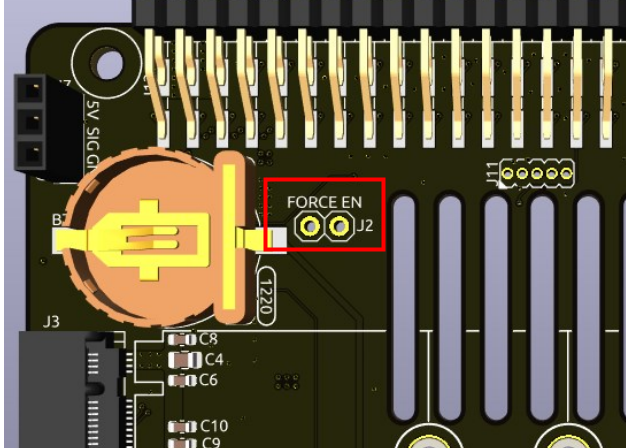

  • FORCE ENABLE: El suministro de 3.3V se activa por una señal del PCIe. Si el sistema no soporta esta señal, puedes puentear J2 FORCE ENABLE para forzar la alimentación del NVMe.

../../_images/nvme_j2.png

Sobre el modelo

Los SSD M.2, conocidos por su tamaño compacto, se presentan en distintos tipos que se diferencian principalmente por su tipo de llave (la muesca del conector) y la interfaz que utilizan. A continuación, se describen los principales tipos:

  • M.2 SATA SSDs: Utilizan la interfaz SATA, similar a los SSD SATA de 2.5 pulgadas, pero en un formato M.2 más pequeño. Su velocidad está limitada por el estándar SATA III, con un máximo de aproximadamente 600 MB/s. Estos SSD son compatibles con ranuras M.2 con llaves B y M.

  • M.2 NVMe SSDs: Utilizan el protocolo NVMe sobre carriles PCIe y son considerablemente más rápidos que los SSD SATA M.2. Son ideales para tareas que requieren altas velocidades de lectura y escritura, como juegos, edición de video o trabajos con grandes volúmenes de datos. Normalmente, requieren ranuras con llave M. Estos dispositivos utilizan la interfaz PCIe (Peripheral Component Interconnect Express), con versiones como 3.0, 4.0 y 5.0. Cada nueva versión duplica efectivamente la velocidad de transferencia respecto a la anterior. Sin embargo, la Raspberry Pi 5 emplea una interfaz PCIe 3.0, capaz de alcanzar velocidades de hasta 3,500 MB/s.

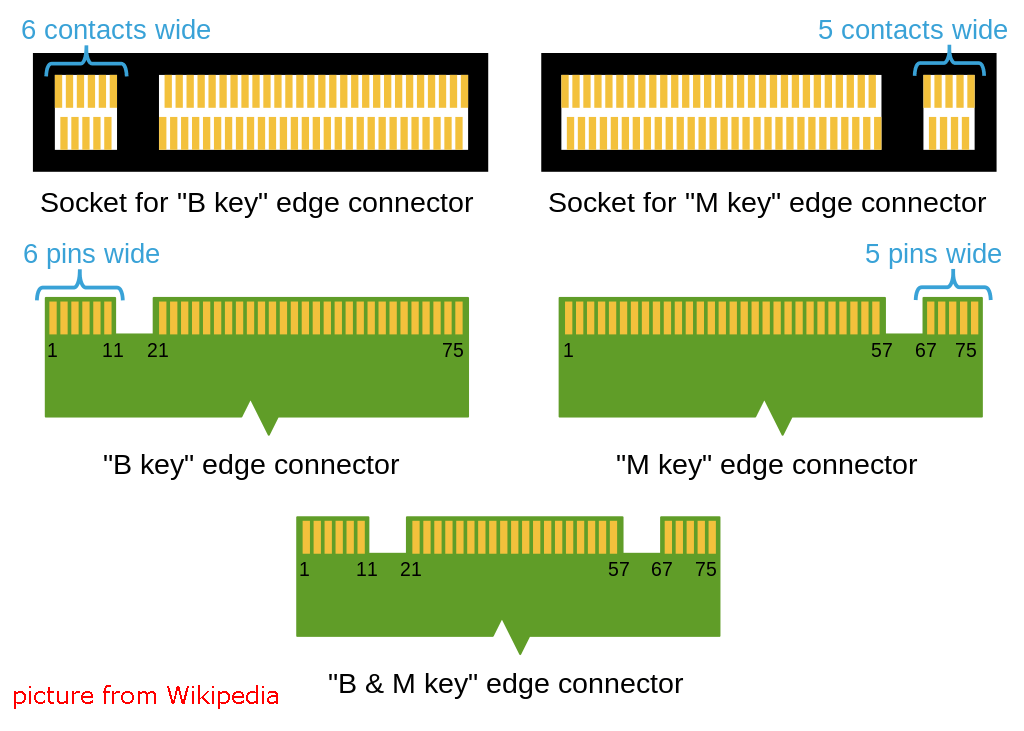

Los SSD M.2 están disponibles en tres tipos de llave: llave B, llave M y llave B+M. Posteriormente se introdujo la llave B+M, que combina las funciones de las llaves B y M, reemplazando así a la llave B por separado. Consulta la imagen siguiente para más detalles.

../../_images/ssd_key2.png

En general: * SATA: llave B+M * NVMe: llave M (PCIe x4)

../../_images/ssd_model22.png

Sobre el tamaño

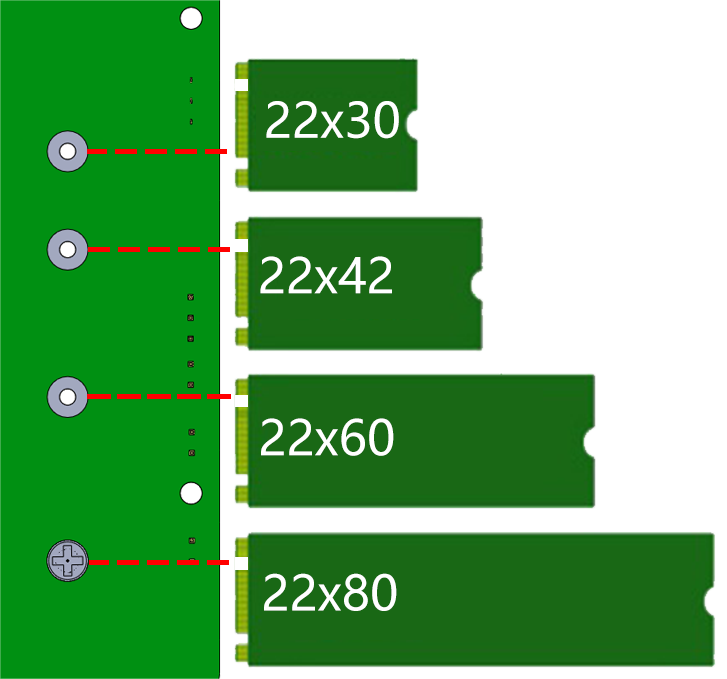

El número (ej. 2280) indica 22 mm de ancho y 80 mm de largo.

Pironman 5 Mini es compatible con tamaños 2230, 2242, 2260 y 2280 (PCIe Gen 2.0/3.0).

../../_images/m2_ssd_size2.png

Soporte de batería RTC 1220

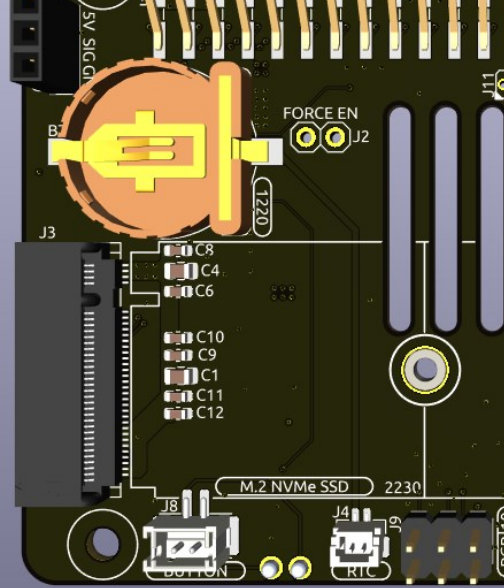

../../_images/battery_holder.png

Incluye soporte para batería RTC 1220, conectado mediante cable SH1.0 2P inverso.

Compatible con CR1220 y ML1220 (recargable).

Activar carga por goteo (trickle charging)

Advertencia

Si estás utilizando una batería CR1220, no actives la carga por goteo, ya que podría causar daños irreparables a la batería y poner en riesgo la placa.

De forma predeterminada, la función de carga por goteo para la batería está desactivada. Los archivos sysfs indican el voltaje y los límites actuales de la carga por goteo:

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
0
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_max
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

Para habilitar la carga lenta, añade rtc_bbat_vchg al archivo /boot/firmware/config.txt:

  • Abre el archivo /boot/firmware/config.txt.

    sudo nano /boot/firmware/config.txt

  • Añade rtc_bbat_vchg a /boot/firmware/config.txt.

    dtparam=rtc_bbat_vchg=3000000

Después de reiniciar, el sistema mostrará:

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
3000000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_max
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

Esto confirma que la batería se encuentra en proceso de carga lenta. Para desactivar esta función, simplemente elimina la línea dtparam del archivo config.txt.

Encabezados de Pines

../../_images/io_board_pin_header2.png

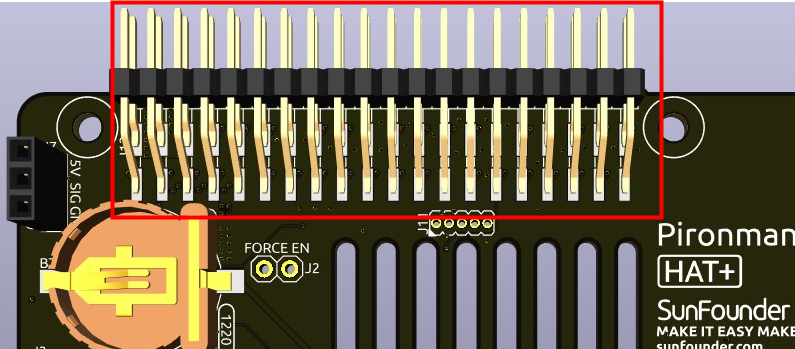

Dos conectores de pines en ángulo recto extienden los GPIO de la Raspberry Pi, pero ten en cuenta que el receptor IR, el LED RGB y el ventilador utilizan algunos de estos pines. Quita los puentes correspondientes para reutilizarlos en otras funciones.

Pironman 5 Mini

Raspberry Pi 5

FAN (Opcional)

GPIO6

FAN RGB (Opcional)

GPIO5

RGB (Opcional)

GPIO10
