SunFounder PiPower5 — 保护您的设备与数据

感谢您选择我们的 PiPower5。

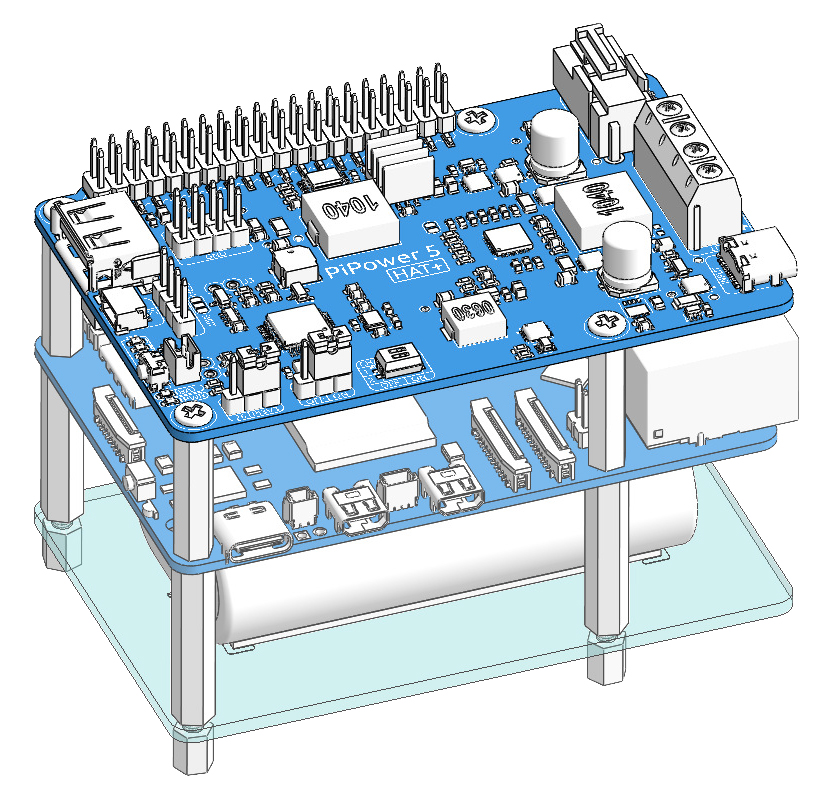

PiPower 5 是一款多功能 UPS 解决方案，专为与 Raspberry Pi 设备无缝集成而设计。它具有强大的电源路径管理、双锂电池充放电能力，以及防反接、过充和过放等基本保护功能。

PiPower 5 输出高达 5V/5A，确保各种设备稳定运行。其 HAT+ 配置保证与 Raspberry Pi 5 兼容，而额外的输出（包括 USB-A 端口和 4x2P 排针）为各种单板计算机（SBC）和微控制器平台（如 Arduino、Pico 和 ESP32）提供支持。

板载微控制器高效管理电源操作，并通过 I2C 通信实现关键参数的实时监控。这些参数包括输入电压、输出电压、电池电压、电池容量、外部电源连接状态、充电状态以及当前电源（电池或 USB）。

PiPower 5 结合先进的电池管理和广泛的兼容性，是技术爱好者和专业人士优化硬件配置的必备工具。

特点

• 输入：5-15V，45W，USB Type-C PD，DC5.5-2.1

• 输出：通过 Raspberry Pi GPIO 5V/5A、USB Type-A 和 2x4P 2.54mm 排针输出

• 充电功率：高达 20W

• 电池规格：7.4V 2 节 18650 锂离子电池，XH2.54 3P 连接器

• 通过跳线可配置的设置：

  • 默认开机跳线：配置设备在接通电源时是否自动开机。

  • 关机信号跳线：启用设备关机状态检测。

  • 外部电源按钮排针：连接外部电源按钮以手动控制电源。

• 板载指示灯和按钮：

  • 电池状态指示灯

  • 输入源指示灯

  • 电源按钮

  • 电池反接指示灯

  • 输出电源指示灯

• 板载微控制器：32 位 ARM Cortex-M23，支持 I2C 通信

• I2C 通信接口：

  • Raspberry Pi GPIO

  • SH1.0 4P（兼容 Qwiic 和 STEMMA QT）

  • 1x4P 2.54mm 排针
