Guía Rápida del Usuario
Pinout
Entrada de Alimentación: Entrada de alimentación externa, puede alimentar directamente la Raspberry Pi mientras carga la batería.
Encendido/Apagado Predeterminado: Selecciona si debe iniciarse automáticamente cuando se conecta la entrada de alimentación externa durante el estado de apagado.
SDSIG: Señal de apagado, conectar el pin 26 al pin central con un capuchón de puente conecta SDSIG al GPIO26 de la Raspberry Pi. Una vez configurado, si la Raspberry Pi se apaga, GPIO26 se eleva, indicando que PiPower 3 debe apagarse.
BTN: Puente para botón de encendido externo, utilizado para el botón de encendido externo.
LED de PWR: LED de estado de salida, se ilumina cuando la salida está activada.
LED de BAT: El LED iluminado indica que la batería está actualmente suministrando energía. En este momento, debes monitorear el nivel de la batería para evitar daños por sobre-descarga.
Botón de Encendido: Botón de encendido integrado para controlar la energía de la placa:
Presión corta: Activa la salida.
Mantén presionado durante 2 segundos, hasta que se iluminen los dos LEDs de batería del medio, luego suelta: Envía una solicitud de apagado a través de I2C.
Sigue presionando por más de 5 segundos: Apaga directamente la salida.
Indicadores de Batería: Indica el nivel de batería y el estado de carga.
Conector I2C: Terminal SH1.0 4P, compatible con qwIIC y STEMMA QT.
Pines I2C: Encabezados de 1x4P 2.54 pines.
Salida Tipo A: Interfaz de salida de 5V.
Pines 5V/GND: 2 x 4P 2.54 pines.
Encabezados de Pines para RPi: Encabezados de pines para Raspberry Pi, se conecta directamente a la Raspberry Pi.
Conector de Batería: Conector de batería XH2.54 3P.
LEDs de advertencia: Si la batería está invertida, dos LEDs rojos se iluminan, advirtiendo sobre la inversión de la batería.
Pasos de Operación
Carga el PiPower 3.
Antes de usar tu PiPower 3, cárgalo completamente. Una carga completa previene problemas con la batería y asegura un rendimiento óptimo.
Para cargarlo, utiliza un cargador PD de 5V/3A, como la fuente de alimentación oficial de 27W para Raspberry Pi. Esto permite que PiPower 3 entregue una corriente máxima de 3A.
Verás que el indicador parpadea durante la carga.
4 LEDs iluminados: Batería >80%
3 LEDs iluminados: 60%< Batería <80%
2 LEDs iluminados: 40%< Batería <60%
1 LED iluminado: 20%< Batería <40%
Primer LED parpadeando: Batería <20%
LEDs iluminándose en ciclo: Cargando
Dos LEDs centrales parpadeando: Esperando la señal de apagado
Todos los LEDs apagados: Sin alimentación o en modo de reposo
Salida de energía hacia la placa base.
Si estás usando una Raspberry Pi, no se requiere cableado adicional.

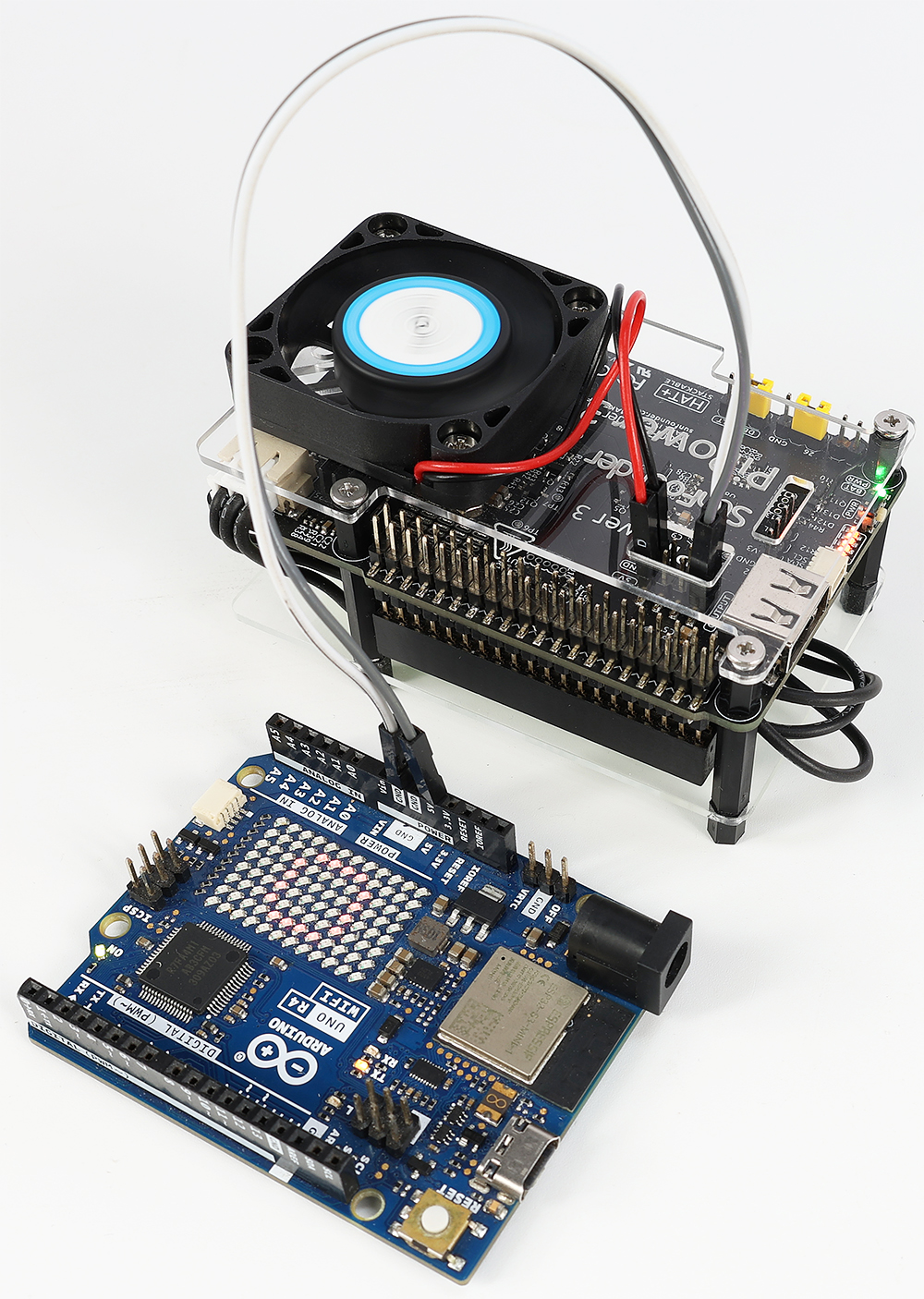

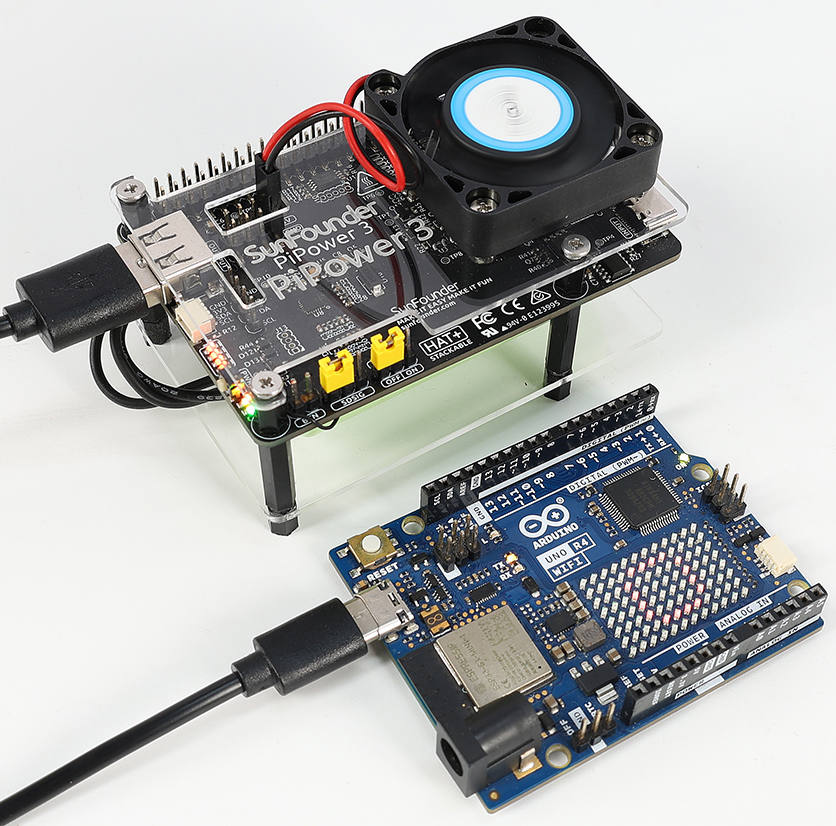

Para otras placas base, puedes conectarlas al puerto de salida Tipo A de PiPower 3 o usar dos cables de puente.
Presiona el botón de encendido una vez para encender tu placa base.
Verás que el LED de PWR se ilumina, y tu placa base recibirá energía de PiPower 3.
Para apagar la energía después de usar.
Sigue presionando por más de 5 segundos: Apaga directamente la salida.
Mantén presionado durante 2 segundos, hasta que se iluminen los dos LEDs de batería del medio, luego suelta: Si has configurado el Configuración del Software, esta acción enviará una solicitud de apagado vía I2C para un apagado seguro.
Nota
Cuando tu cable de alimentación Tipo C sigue conectado, el indicador de batería continuará mostrando el estado de carga hasta que la carga esté completa.
Configuración del Software
Además de usar PiPower 3 directamente, también puedes utilizar nuestra biblioteca proporcionada para monitorear los voltajes de entrada y salida, corriente, voltaje de la batería, porcentaje, fuente de alimentación, estado de carga y otros datos internos como las solicitudes de apagado.
Por favor, elige el tutorial adecuado según tu placa base.
