安全シャットダウンの設定

PiPower Proには、接続デバイスの電源ステータス（以下、サブデバイスと称します）を監視するための2つのピンが標準で設定されています。これにより、遠隔での電源オン、オフ、そしてバッテリーが低くなった際の自動安全シャットダウンが可能となります。

注釈

HassOSを実行しているホストがPiPower Proのサブデバイスとして設定されている場合、そのホストがシャットダウンすると機能が失われ、遠隔電源オンは不可能となります。

  • ピン42およびセンサーエンティティ binary_sensor.pipower_pro_sub_device_power_state はデバイスの現在の状態を検知します。

  • ピン41およびエンティティ switch.pipower_pro_sub_device_power はサブデバイスの電源を制御します。

例として、PiPower ProをRaspberry PiのUPS電源として利用し、その状態を監視し、外部電源が途絶え、バッテリー残量が低下した場合に安全にシャットダウンさせる方法を見ていきましょう。

ステップ1

Raspberry Piの設定を行います。

Raspberry Piの2つのピンをそれぞれ Power Status Signal Pin と Shutdown Signal Pin に設定します。これはdevicetreeを通じて行います。

Raspberry PiシステムのSDカードをPCに挿入し、bootパーティションのルートディレクトリで config.txt を探します。

_images/sp230804_143344.png

このファイルを開き、 [all] の下に次の2行を追加します。

dtoverlay=gpio-poweroff,gpiopin=17
dtoverlay=gpio-shutdown,gpio_pin=18

  • gpio-poweroff はRaspberry Piの電源のオン/オフ状態を示します。正しく設定すると、Raspberry Piは電源がオンの際にこのピンをハイにし、オフの際にはローにします。

  • gpio-shutdown はRaspberry Piのシャットダウンを制御する信号です。正しく設定すると、このピンをローにすることでRaspberry Piがシャットダウンを開始します。

ステップ2

  • PiPower Proのピン42をRaspberry Piの gpio-poweroff ピン（こちらではピン17）に接続します。

  • PiPower Proのピン41をRaspberry Piの gpio-shutdown ピン（こちらではピン18）に接続します。

ステップ3

上記の2つの信号が正常に動作するか確認します。

ダッシュボードに以下の2つのエンティティを追加します:

  • binary_sensor.pipower_pro_sub_device_power_state

  • switch.pipower_pro_sub_device_power

Settings カードを追加する際（カードの追加方法は コードエディターでカードを追加 を参照）、これらの2つのエンティティがそれぞれ PiPower-Pro Sub Device Power State および PiPower-Pro Sub Device Power として表示されます。

_images/sp230804_151521.png

前者を使用してRaspberry Piの動作状態を確認し、後者を使用してRaspberry Piの電源をオフにすることができます。

注釈

PiPower-Pro サブデバイス電源 はRaspberry Piをオフにするだけです。再度オンにするためには、Raspberry Piに電源を供給する必要があります（例: PiPower Pro カードのメインスイッチをオンにする）。

ステップ 4

次に、PiPower Pro が Raspberry Pi を安全にシャットダウンできるように自動化を設定します：

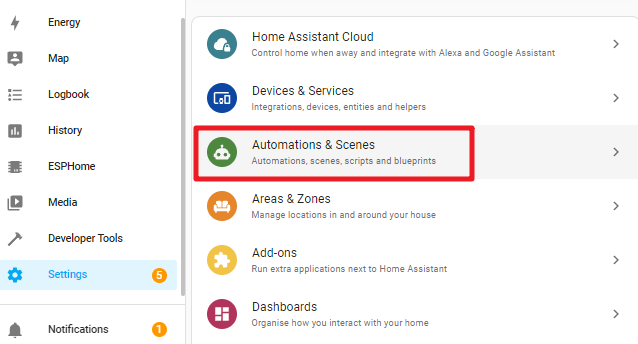

  1. Home Assistant の設定ページを開き、左側のサイドバーの「Settings」をクリックし、「Automations」を選択します。

    _images/sp230804_170032.png

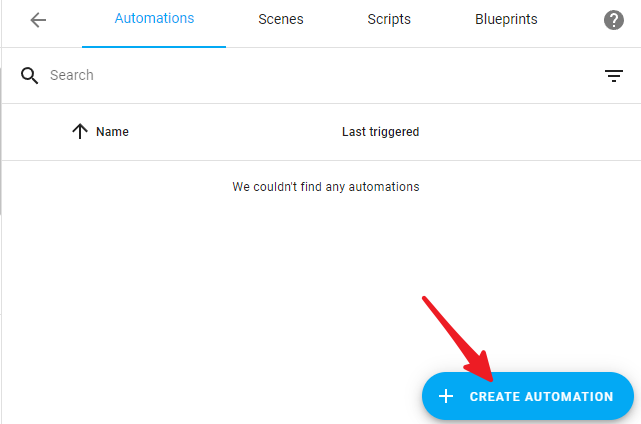

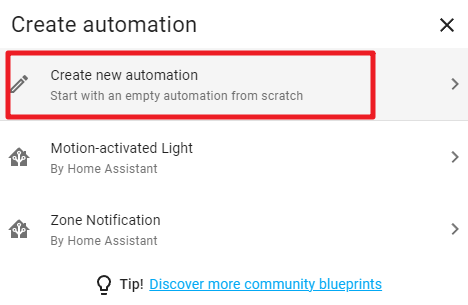

  2. 新しい自動化を作成します。

    _images/sp230804_170118.png _images/sp230804_170148.png

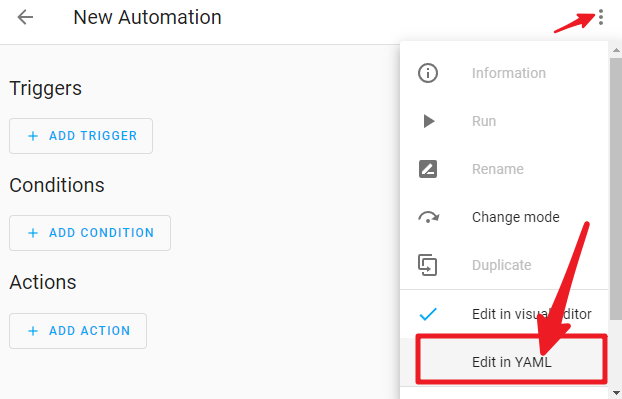

  3. 「Edit in YAML」をクリックします。

    _images/sp230804_170218.png

  4. 既存のコードを以下のコードに置き換えます。

    alias: Safe shutdown RPi
description: Turn off Raspberry Pi if no external power plug in and battery low
trigger:
  - platform: state
    entity_id:
      - binary_sensor.pipower_pro_external_power
    from: "on"
    to: "off"
  - platform: numeric_state
    entity_id: sensor.pipower_pro_a03846_battery_level
    below: 25
condition:
  - condition: and
    conditions:
      - condition: state
        entity_id: binary_sensor.pipower_pro_a03846_external_power
        state: "off"
  - condition: and
    conditions:
      - condition: state
        entity_id: switch.pipower_pro_sub_device_power
        state: "on"
action:
  - type: turn_off
    device_id: a0ee4e356c85c4f69f765ed72baad129
    entity_id: switch.pipower_pro_sub_device_power
    domain: switch
mode: single

  5. 「Save」をクリックします。

    _images/sp230804_170504.png

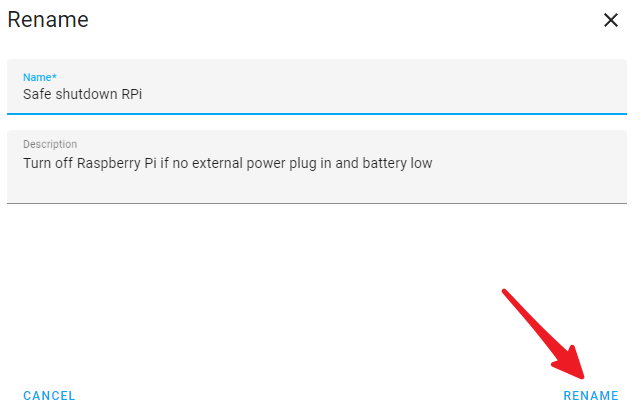

  6. 「rename」をクリックします。

    _images/sp230804_170527.png

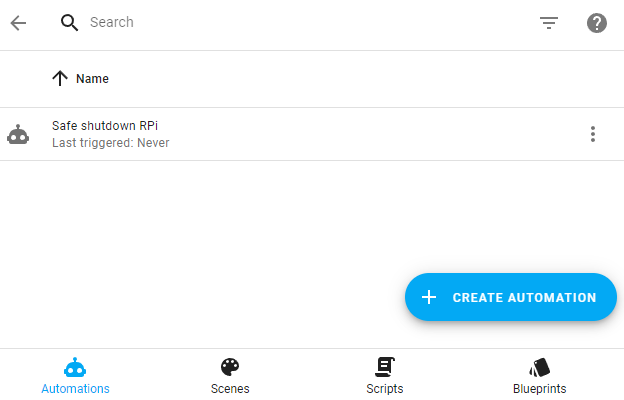

  7. 1つ前のレベルに戻ります。新しく設定された自動化が表示されるはずです。

    _images/sp230804_170710.png

注釈

さらにいくつかの自動化を作成する必要があります。それらを完了するために前のステップを参照してください。

電力を節約

alias: Save Power
description: Turn off if raspberry pi power off
trigger:
  - platform: state
    entity_id:
      - binary_sensor.pipower_pro_sub_device_power_state
    from: "on"
    to: "off"
condition:
  - condition: state
    entity_id: switch.pipower_pro_sub_device_power
    state: "off"
action:
  - delay:
    hours: 0
    minutes: 0
    seconds: 2
    milliseconds: 0
  - type: turn_off
    device_id: a0ee4e356c85c4f69f765ed72baad129
    entity_id: switch.pipower_pro_a03846_power_switch
    domain: switch
  - type: turn_off
    device_id: a0ee4e356c85c4f69f765ed72baad129
    entity_id: switch.pipower_pro_a03846_esp32_power
    domain: switch
mode: single

RPi 電源オフ同期

alias: Sync Power Off RPi
description: Power Off Raspberry Pi is Switch Off
trigger:
  - platform: state
    entity_id:
      - switch.pipower_pro_a03846_power_switch
    from: "on"
    to: "off"
condition: []
action:
  - type: turn_off
    device_id: a0ee4e356c85c4f69f765ed72baad129
    entity_id: switch.pipower_pro_sub_device_power
    domain: switch
mode: single

RPi 電源オン同期

alias: Sync Power On RPi
description: Power On Raspberry Pi is Switch On
trigger:
  - platform: state
    entity_id:
      - switch.pipower_pro_a03846_power_switch
    from: "off"
    to: "on"
condition: []
action:
  - type: turn_on
    device_id: a0ee4e356c85c4f69f765ed72baad129
    entity_id: switch.pipower_pro_sub_device_power
    domain: switch
mode: single

ステップ 5

低電力状態のシミュレーションを使用してテストをトリガーします：

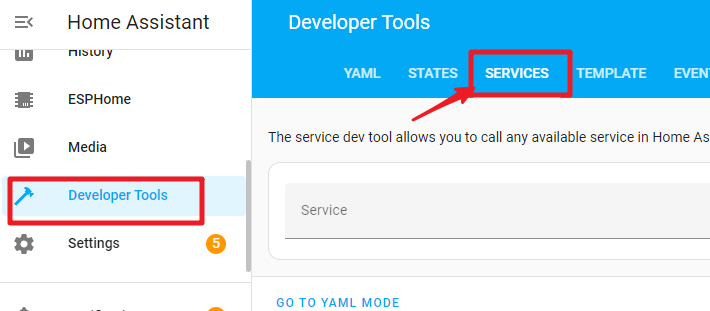

  1. Developer Tools の SERVICES インターフェースを開きます。

    _images/sp230804_171500.png

  2. ESPHome: pipower_pro_simulate_low_power を見つけて有効にし、「Call Service」ボタンをクリックします。

    _images/sp230804_171721.png

PiPower のバッテリーライトが消え、概要でバッテリーレベルが 10% に低下するのを確認できます。

Raspberry Pi はシャットダウンし、シャットダウンが完了すると 2 秒後に PiPower Pro の電源が切れ、PWR ライトが消えます。
