機能一覧¶
パススルー充電
シャットダウン時の電流：< 0.5mA
入力：
USB Type-C, 5V/3A
バッテリー入力
出力：
USB Type-A, 5V/3A
2x4P P2.54 ピンヘッダー
充電電力：5V/2A
搭載バッテリー
タイプ: 3.7V リチウムイオンバッテリー x 2
容量: 2000mAh
コネクタ: PH2.0, 3P
過放電保護電圧：6.0V
過充電保護電圧：8.4V
サイズ: 90mm x 60mm x 24.9mm
基板上のインジケータ
1 x 充電インジケータ (CHG)
1 x 電源インジケータ (PWR)
4 x バッテリーインジケータ (D4 ~ D7)
基板上の電源スイッチ
基板上のMCU ESP32 S2
詳細説明¶
STAT LED
ESP32 S2のステータスを示すインジケータです。
消灯: ESP32 S2の電源がオフ。
ゆっくり点滅: ESP32 S2の電源はオンですが、Wi-Fiは接続されていません。
点灯: ESP32 S2の電源がオンで、Wi-Fiが接続されています。
注釈
「ESP32 S2がオフ」という状態は、USB Type Cの電源が接続されている状況を指します。この状態では、ESP32 S2は「電源がオフ」という技術的な意味でオフですが、完全にはシャットダウンしていません。電源LEDはESP32 S2の制御下で点灯し、一部の機能が稼働している場合があります。USB Type Cの電源を取り外すと、ESP32 S2は完全にシャットダウンします。
電源経路の切り替え
PiPower Proは、最大出力保護を確保するために、自動的に電源経路を切り替える機能を統合しています。
外部電源が接続されている場合、5Vの出力は外部のUSB Type Cを介して直接供給され、スイッチでオフにすることができます。外部の電源は、入力電圧が4.6Vを超えることを確認しながら、最大電流でバッテリーを充電します。
電源が切断される瞬間、システムはシームレスにバッテリー電源への出力に切り替わり、電源の中断中もシステムが正常に動作することを確保します。
外部電源が4.6V未満の場合、システムは外部デバイスの電力喪失を防ぐためにバッテリーバックアップ電源に自動的に切り替わります。
スイッチ |
外部電源 |
出力ステータス |
|---|---|---|
オン |
接続中 |
外部電源 |
オン |
接続解除または4.6V以下の電圧 |
バッテリー電源 |
オフ |
接続中 |
オフ |
オフ |
接続解除または4.6V以下の電圧 |
オフ |
充電電力
電源がオンの状態では、入力電圧に基づいて充電電流が自動的に調整されます。
スイッチ |
充電電流 |
|---|---|
オン |
入力電圧に基づいて調整 |
オフ |
2A |
スイッチが「オフ」の状態の場合、PiPower Proは外部に電源を供給せず、充電電流は最大2Aに達し、迅速に充電することができます。0%から100%までの充電時間は約2時間10分です。
「オン」の状態では、PiPower Proが外部に電源を供給する必要があり、外部のUSBもバッテリーに電源を供給する必要があります。USBの電源供給の電圧が安定していることを確保するために、入力電圧に基づいて充電電流が調整され、電圧が4.6V以上に保たれるようにします。
過放電保護
シングルバッテリーの電圧が3V以下になると、バッテリー保護が作動し、バッテリーはこれ以上放電されません。
バッテリーが取り外されると、オンボードの過放電保護回路のメカニズムにより、電圧は低すぎると見なされ、保護回路が作動します。PiPowerにバッテリーを再度接続すると、バッテリーは正常に動作しません。この場合、Type Cケーブルを充電ポートに差し込むことで保護回路をオフにし、バッテリーを通常通り使用できます。
過充電保護
バッテリーの合計電圧が8.4Vに達すると、充電は終了します。
充電バランス
2つのバッテリーの電圧が等しくない場合、2つのバッテリーの充電電流は自動的に調整され、2つのバッテリーがバランスを取るようになります。
シングルバッテリーが4.2Vを超えると、電圧分配抵抗チャネルが導通し、バッテリーの充電電流が減少または放電されます。
バッテリー
この製品には、2つの3.7V 18650リチウムイオンバッテリーがシリーズ接続されており、XH2.54 3Pコネクタを備え、定格容量は2000mAhです。
成分: リチウムイオン (Li-ion)
容量: 2000mAh、14.8Wh
重量: 90.8g
セル: 2
コネクタ: XH2.54 3P
過充電保護電圧: セルあたり4.2V
過放電保護: 3V
外部バッテリー

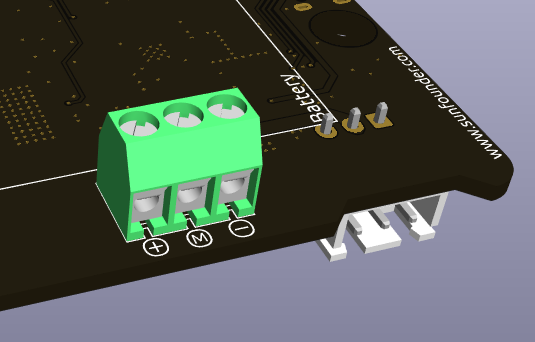

ねじ端子を使用して、自分のバッテリーを接続できます。デバイスは、3.7Vのリチウムイオンまたはリチウムポリマーバッテリー2つのみをサポートしています。バッテリーには保護ボードが付いていることが望ましく、15W以上の出力が確保されることが推奨されます。
警告
同時に外部バッテリーと付属のバッテリーを接続しないでください！
温度
出力電力が最大公称5V/3Aに達すると、DC-DC降圧チップU1の温度は約70-80℃に上昇しますので、火傷を防ぐために触れないよう注意し、通気を確保してください。温度がDC-DCの保護温度75℃に達すると、DC-DCは過熱損傷を防ぐためにシャットダウンします。
D8 LED
D8 LEDは、IP2326充電チップによって提供される充電ステータスインジケーターです。当初、このライトは、充電状態とバッテリーの異常を示すために設計されました。しかし、充電出力で電流の流れがあるかどうかのみを検出できます。この出力電流は、DC-DCコンバータを介して5Vを出力するためにルーティングできます。簡単に言えば、入力電力が不足している場合、バッテリーが電源を補うと、LEDは点灯し続け、誤解を招く可能性があります。ただし、LEDはバッテリーが正常に機能しているかどうかを示すことができるため、残されました（バッテリーが挿入されていない場合、LEDが点滅します）。
バッテリーインジケータ¶
バッテリーインジケータと電圧との関係は以下の通りです:
4つのLEDすべて点灯: 電圧 > 7.7V
3つのLED点灯: 電圧 > 7.2V
2つのLED点灯: 電圧 > 6.7V
1つのLED点灯: 電圧 > 6.4V
4つのLEDすべて消灯: 電圧 < 6V、この時、バッテリーを充電する必要があります。
