Einrichten des sicheren Herunterfahrens

PiPower Pro verfügt über zwei vorab konfigurierte Pins, um den Energiezustand (im Folgenden als Untergeräte bezeichnet) von angeschlossenen Geräten zu überwachen. Dies ermöglicht das Fern-Einschalten, das Fern-Ausschalten sowie ein automatisches sicheres Herunterfahren, wenn der Akku schwach ist.

Bemerkung

Wenn der mit HassOS betriebene Host als Untergerät von PiPower Pro eingerichtet ist, verliert er ebenfalls seine Funktion, wenn der Host heruntergefahren wird, und ein Fernstart ist nicht möglich.

  • Pin 42 und Sensor-Entität binary_sensor.pipower_pro_sub_device_power_state lesen den aktuellen Zustand des Geräts.

  • Pin 41 und Entität switch.pipower_pro_sub_device_power steuern die Energieversorgung des Untergeräts.

Zum Beispiel verwenden wir PiPower Pro als eine USV-Stromquelle für einen Raspberry Pi, überwachen dessen Status und schalten ihn automatisch sicher ab, wenn die externe Stromversorgung unterbrochen wird und der Akkuladestand niedrig ist.

Schritt 1

Konfigurieren Sie den Raspberry Pi.

Legen Sie die beiden Raspberry Pi-Pins für den Power Status Signal Pin und den Shutdown Signal Pin fest. Dies kann über devicetree gemacht werden.

Stecken Sie die SD-Karte mit dem Raspberry Pi-System in Ihren Computer. Im Stammverzeichnis der Boot-Partition finden Sie config.txt.

_images/sp230804_143344.png

Öffnen Sie diese und fügen Sie die folgenden zwei Zeilen am Ende unter [all] hinzu.

dtoverlay=gpio-poweroff,gpiopin=17
dtoverlay=gpio-shutdown,gpio_pin=18

  • gpio-poweroff ist der Ein-/Ausschaltzustand des Raspberry Pi. Nach erfolgreicher Konfiguration setzt der Raspberry Pi diesen Pin beim Einschalten auf hoch und zieht ihn beim Ausschalten auf niedrig.

  • gpio-shutdown steuert das Signal zum Herunterfahren des Raspberry Pi. Nach erfolgreicher Konfiguration bewirkt das Ziehen dieses Pins auf niedrig, dass der Raspberry Pi heruntergefahren wird.

Schritt 2

  • Verbinden Sie den Pin 42 von PiPower Pro mit dem gpio-poweroff-Pin des Raspberry Pi, hier mit Pin 17.

  • Verbinden Sie den Pin 41 von PiPower Pro mit dem gpio-shutdown-Pin des Raspberry Pi, hier mit Pin 18.

Schritt 3

Testen Sie nun, ob die beiden oben genannten Signale ordnungsgemäß funktionieren.

Fügen Sie dem Dashboard zwei Entitäten hinzu:

  • binary_sensor.pipower_pro_sub_device_power_state

  • switch.pipower_pro_sub_device_power

Wenn Sie die Settings-Karte hinzufügen (siehe Karte mittels des Code-Editors hinzufügen für Anweisungen zum Hinzufügen von Karten), werden diese beiden Entitäten enthalten sein und als PiPower-Pro Sub Device Power State und PiPower-Pro Sub Device Power bezeichnet.

_images/sp230804_151521.png

Mit Ersterem können Sie überprüfen, ob der Raspberry Pi funktioniert, und mit Letzterem können Sie den Raspberry Pi ausschalten.

Bemerkung

PiPower-Pro Untergeräte-Strom kann den Raspberry Pi nur ausschalten. Um ihn einzuschalten, müssen Sie ihm weiterhin Strom zuführen (d.h., den Hauptschalter auf der PiPower Pro-Karte einschalten).

Schritt 4

Konfigurieren Sie nun Automatisierungen, um PiPower Pro einen sicheren Herunterfahren des Raspberry Pi zu ermöglichen:

  1. Öffnen Sie die Home Assistant Konfigurationsseite, klicken Sie in der linken Seitenleiste auf „Einstellungen“ und wählen Sie „Automatisierungen.“

    _images/sp230804_170032.png

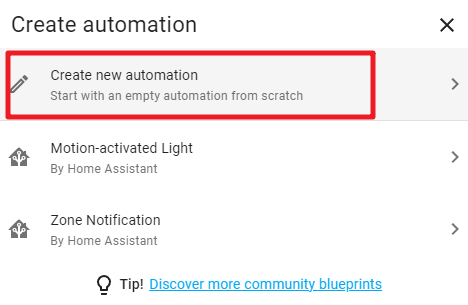

  2. Erstellen Sie eine neue Automatisierung.

    _images/sp230804_170118.png _images/sp230804_170148.png

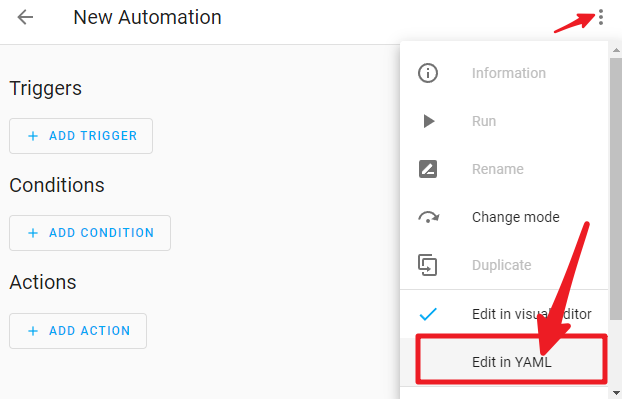

  3. Klicken Sie auf „In YAML bearbeiten.“

    _images/sp230804_170218.png

  4. Ersetzen Sie den vorhandenen Code durch den folgenden Code.

    alias: Sicherer Shutdown RPi
description: Raspberry Pi ausschalten, wenn keine externe Stromversorgung angeschlossen ist und der Akku schwach ist
trigger:
  - platform: state
    entity_id:
      - binary_sensor.pipower_pro_external_power
    from: "on"
    to: "off"
  - platform: numeric_state
    entity_id: sensor.pipower_pro_a03846_battery_level
    below: 25
condition:
  - condition: and
    conditions:
      - condition: state
        entity_id: binary_sensor.pipower_pro_a03846_external_power
        state: "off"
  - condition: and
    conditions:
      - condition: state
        entity_id: switch.pipower_pro_sub_device_power
        state: "on"
action:
  - type: turn_off
    device_id: a0ee4e356c85c4f69f765ed72baad129
    entity_id: switch.pipower_pro_sub_device_power
    domain: switch
mode: single

  5. Klicken Sie auf „Speichern.“

    _images/sp230804_170504.png

  6. Klicken Sie auf „Umbenennen.“

    _images/sp230804_170527.png

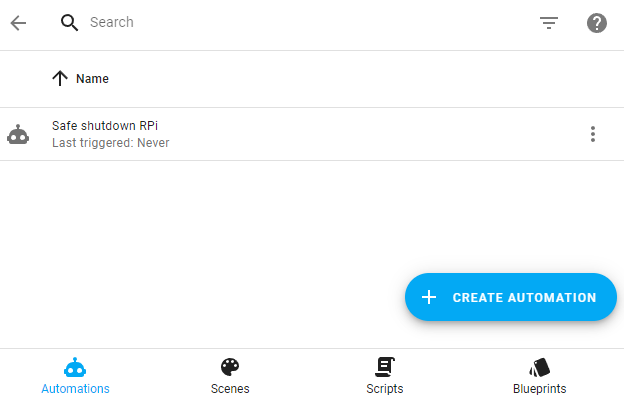

  7. Gehen Sie einen Schritt zurück. Nun sollten Sie die neu eingerichtete Automatisierung sehen.

    _images/sp230804_170710.png

Bemerkung

Weitere Automatisierungen müssen erstellt werden. Befolgen Sie dazu die vorherigen Schritte.

Strom sparen

alias: Save Power
description: Turn off if raspberry pi power off
trigger:
  - platform: state
    entity_id:
      - binary_sensor.pipower_pro_sub_device_power_state
    from: "on"
    to: "off"
condition:
  - condition: state
    entity_id: switch.pipower_pro_sub_device_power
    state: "off"
action:
  - delay:
    hours: 0
    minutes: 0
    seconds: 2
    milliseconds: 0
  - type: turn_off
    device_id: a0ee4e356c85c4f69f765ed72baad129
    entity_id: switch.pipower_pro_a03846_power_switch
    domain: switch
  - type: turn_off
    device_id: a0ee4e356c85c4f69f765ed72baad129
    entity_id: switch.pipower_pro_a03846_esp32_power
    domain: switch
mode: single

Sync Ausschalten RPi

alias: Sync Power Off RPi
description: Power Off Raspberry Pi is Switch Off
trigger:
  - platform: state
    entity_id:
      - switch.pipower_pro_a03846_power_switch
    from: "on"
    to: "off"
condition: []
action:
  - type: turn_off
    device_id: a0ee4e356c85c4f69f765ed72baad129
    entity_id: switch.pipower_pro_sub_device_power
    domain: switch
mode: single

Sync Einschalten RPi

alias: Sync Power On RPi
description: Power On Raspberry Pi is Switch On
trigger:
  - platform: state
    entity_id:
      - switch.pipower_pro_a03846_power_switch
    from: "off"
    to: "on"
condition: []
action:
  - type: turn_on
    device_id: a0ee4e356c85c4f69f765ed72baad129
    entity_id: switch.pipower_pro_sub_device_power
    domain: switch
mode: single

Schritt 5

Um den Test auszulösen, simulieren wir einen Zustand niedriger Leistung:

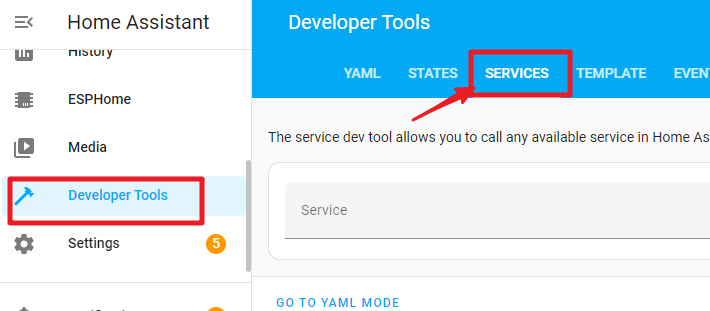

  1. Öffnen Sie die SERVICES-Oberfläche in den Entwicklertools.

    _images/sp230804_171500.png

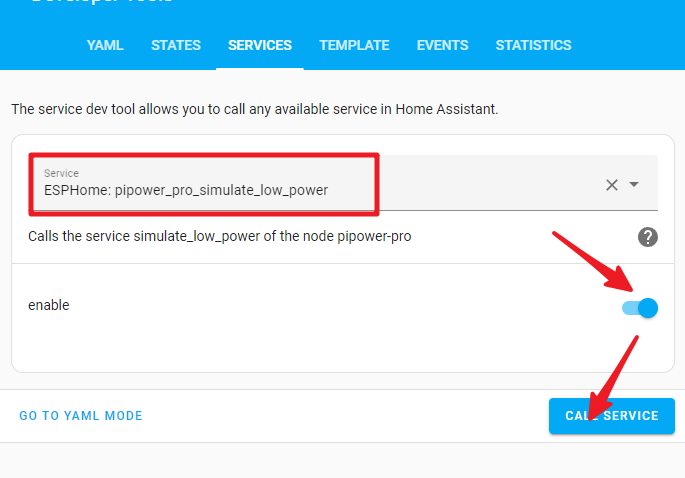

  2. Finden Sie ESPHome: pipower_pro_simulate_low_power, aktivieren Sie es und klicken Sie auf die Schaltfläche „Call Service“.

    _images/sp230804_171721.png

Sie werden sehen, dass das PiPower-Batterielicht erlischt und der Batteriestand im Überblick auf 10% sinkt.

Der Raspberry Pi wird dann heruntergefahren, und 2 Sekunden nachdem er das Herunterfahren abgeschlossen hat, wird der PiPower Pro ausgeschaltet und die PWR-Leuchte erlischt.
