Módulo de Cámara

Descripción

../_images/camera_module_pic.png

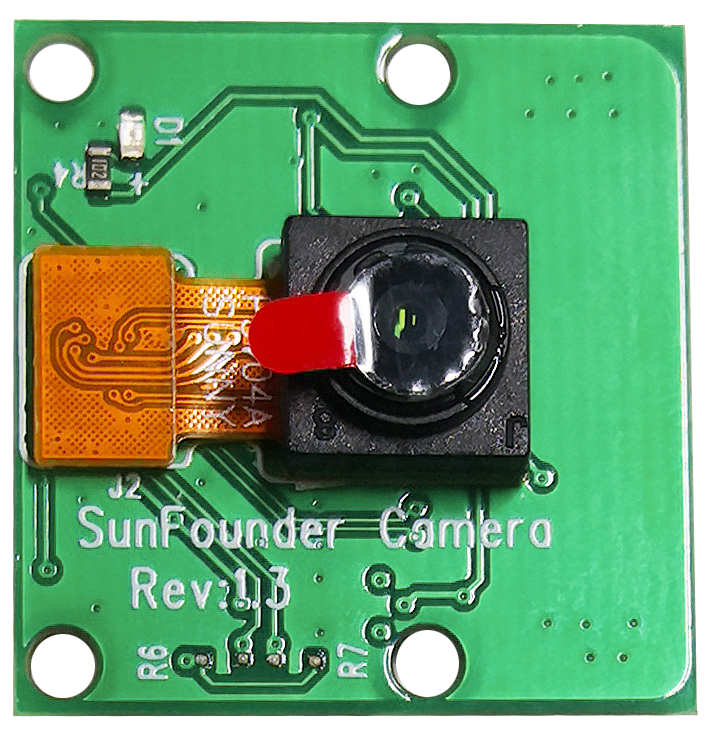

Este es un módulo de cámara Raspberry Pi de 5 MP con sensor OV5647. Es «plug and play»: conecta el cable de cinta incluido al puerto CSI (Camera Serial Interface) de tu Raspberry Pi y estará listo para usar.

La placa es pequeña, de aproximadamente 25 mm x 23 mm x 9 mm, y pesa 3 g, lo que la hace ideal para aplicaciones móviles u otras en las que el tamaño y el peso son factores críticos. El módulo de cámara tiene una resolución nativa de 5 megapíxeles y cuenta con una lente de enfoque fijo que captura imágenes estáticas a 2592 x 1944 píxeles, además de ser compatible con video en 1080p30, 720p60 y 640x480p90.

Nota

El módulo solo puede capturar imágenes y videos, no sonido.

Especificaciones

  • Resolución de imágenes estáticas: 2592×1944

  • Resolución de video compatible: 1080p/30 fps, 720p/60 fps y 640 x 480p a 60/90 fps

  • Apertura (F): 1.8

  • Ángulo de visión: 65 grados

  • Dimensiones: 24 mm x 23.5 mm x 8 mm

  • Peso: 3 g

  • Interfaz: Conector CSI

  • Sistema operativo compatible: Raspberry Pi OS (se recomienda la versión más reciente)

Montaje del Módulo de Cámara

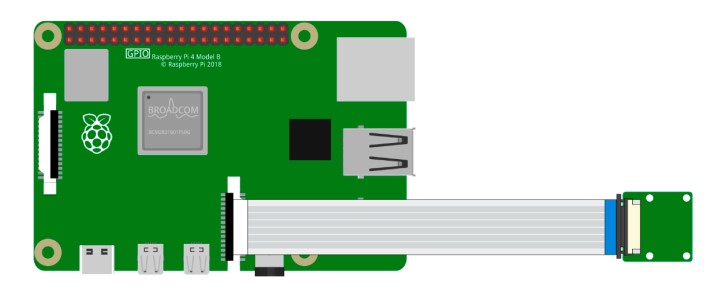

En el módulo de la cámara o en la Raspberry Pi, encontrarás un conector de plástico plano. Tira con cuidado del interruptor de fijación negro hasta que se deslice parcialmente hacia afuera. Inserta el cable FFC en el conector de plástico en la dirección mostrada y empuja el interruptor de fijación de nuevo en su lugar.

Si el cable FFC está instalado correctamente, estará recto y no se saldrá al tirar suavemente de él. Si no es así, vuelve a instalarlo.

../_images/connect_ffc.png ../_images/1.10_camera.png

Advertencia

No instales la cámara con la alimentación encendida, ya que podrías dañar el módulo.
