4.2 Verwendung eines 4x4-Keypads

In dieser Lektion lernen wir, wie man ein 4x4-Matrix-Keypad mit dem Raspberry Pi Pico 2 W verbindet, um zu erkennen, welche Tasten gedrückt werden. Matrix-Keypads werden häufig in Geräten wie Taschenrechnern, Telefonen, Verkaufsautomaten und Sicherheitssystemen zur numerischen Eingabe verwendet.

• 4x4 Keypad

Erforderliche Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten:

Ein komplettes Kit zu kaufen ist definitiv praktisch, hier ist der Link:

Name	ENTHALTENE ARTIKEL	KAUFLINK
Pico 2 W Starter Kit	450+	Pico 2 W Kit

Alternativ kannst du die Komponenten auch einzeln über die folgenden Links erwerben:

SN	KOMPONENTENBESCHREIBUNG	MENGE	KAUFLINK
1	Einführung in den Pico 2 W	1
2	Micro-USB-Kabel	1
3	Breadboard	1	KAUFEN
4	Jumper-Kabel	Mehrere	KAUFEN
5	Widerstand	4 (10KΩ)	KAUFEN
6	4x4 Keypad	1	KAUFEN

Funktionsweise des 4x4-Keypads

Ein 4x4-Keypad besteht aus:

• 16 Tasten, angeordnet in 4 Reihen und 4 Spalten.

• 8 Pins, wobei 4 mit den Reihen und 4 mit den Spalten verbunden sind.

Wenn eine Taste gedrückt wird, verbindet sie eine bestimmte Reihe mit einer bestimmten Spalte, sodass wir die gedrückte Taste anhand der Zeilen- und Spaltennummer identifizieren können.

So sind die Tasten angeordnet:

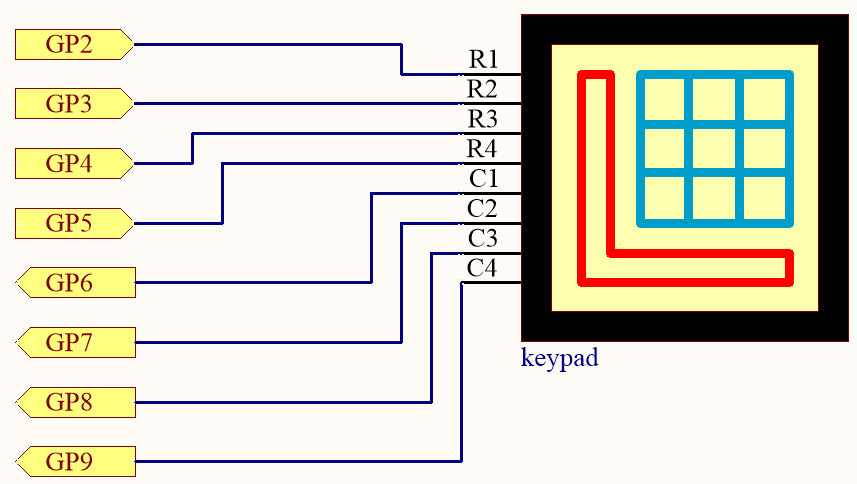

Schaltplan

Die Reihen des Keypads (G2 ~ G5) werden auf HIGH gesetzt. Wenn einer der Pins G6 ~ G9 auf HIGH gelesen wird, wissen wir, welche Taste gedrückt wurde.

Beispiel: Wenn G6 auf HIGH gelesen wird, wurde die Taste „1“ gedrückt. Das liegt daran, dass die Steuerpins der Taste „1“ G2 und G6 sind. Wird die Taste gedrückt, verbindet sie G2 mit G6, wodurch G6 ebenfalls auf HIGH gesetzt wird.

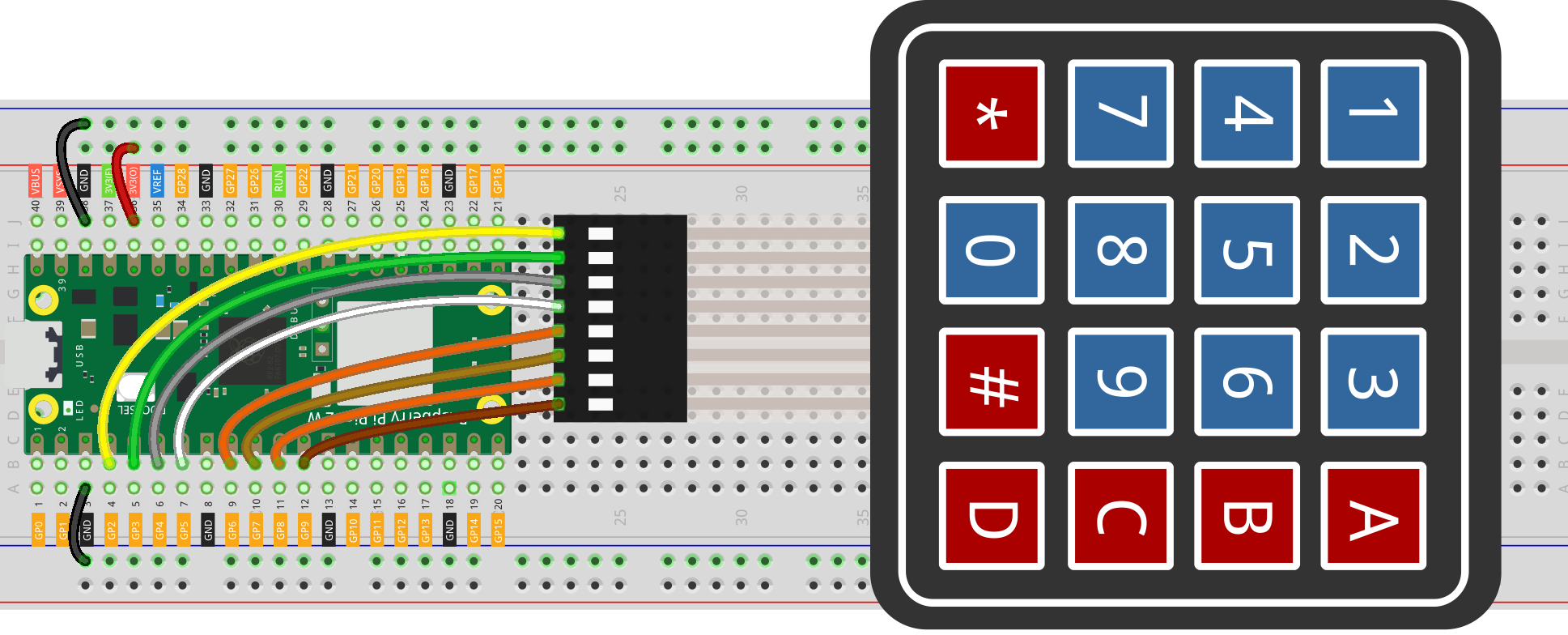

Verkabelung

Code schreiben

Bemerkung

• Die Datei 4.2_4x4_keypad.ino findest du unter dem Pfad pico-2w-kit-main/arduino/4.2_4x4_keypad.

• Alternativ kannst du den Code in die Arduino IDE kopieren.

• Wähle das Board (Raspberry Pi Pico) und den richtigen Port, bevor du auf Hochladen klickst.

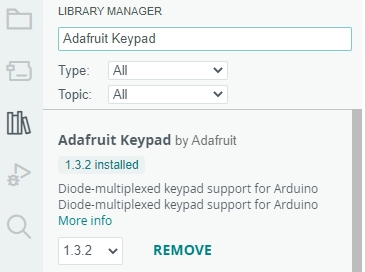

• Die Adafruit Keypad-Bibliothek wird hier verwendet, sie kann über den Bibliotheksverwalter installiert werden.



#include "Adafruit_Keypad.h"

// Anzahl der Reihen und Spalten definieren
const byte ROWS = 4;
const byte COLS = 4;

// Keymap für das Keypad definieren
char keys[ROWS][COLS] = {
  { '1', '2', '3', 'A' },
  { '4', '5', '6', 'B' },
  { '7', '8', '9', 'C' },
  { '*', '0', '#', 'D' }
};

// Pins für die Reihen des Keypads
byte rowPins[ROWS] = { 2, 3, 4, 5 };

// Pins für die Spalten des Keypads
byte colPins[COLS] = { 6, 7, 8, 9 };

// Keypad-Objekt erstellen
Adafruit_Keypad myKeypad = Adafruit_Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);

void setup() {
  // Initialize Serial communication
  Serial.begin(115200);

  // Initialize the keypad
  myKeypad.begin();
}

void loop() {
  // Update the state of keys
  myKeypad.tick();

  // Check if there are any new keypad events
  while (myKeypad.available()) {
    // Read the keypad event
    keypadEvent e = myKeypad.read();

    // Check if the event is a key press
    if (e.bit.EVENT == KEY_JUST_PRESSED) {
      // Print the key value to the Serial Monitor
      Serial.println((char)e.bit.KEY);
    }
  }

  delay(10); // Kurze Verzögerung für Stabilität
}

Nach dem Hochladen des Codes kannst du eine beliebige Taste auf dem Keypad drücken. Das entsprechende Zeichen (z. B. ‚1‘, ‚A‘) sollte im Seriellen Monitor erscheinen.

Stelle sicher, dass jeder Tastendruck korrekt erkannt und angezeigt wird. Teste alle Tasten, um die einwandfreie Funktionalität zu bestätigen.

Code-Verständnis

1. Einbinden der Bibliothek:

   Diese Zeile bindet die Adafruit Keypad-Bibliothek ein, die Funktionen zur Interaktion mit dem Keypad bereitstellt.

   #include "Adafruit_Keypad.h"


2. Definition des Keypad-Layouts:

   ROWS und COLS legen die Abmessungen des Keypads fest. keys ist ein zweidimensionales Array, das die Belegung der einzelnen Tasten speichert.

   const byte ROWS = 4;
   const byte COLS = 4;

   char keys[ROWS][COLS] = {
     { '1', '2', '3', 'A' },
     { '4', '5', '6', 'B' },
     { '7', '8', '9', 'C' },
     { '*', '0', '#', 'D' }
   };


3. Verbindung des Keypads mit den GPIO-Pins:

   rowPins und colPins sind Arrays, die die GPIO-Pins speichern, die mit den Reihen bzw. Spalten des Keypads verbunden sind.

   byte rowPins[ROWS] = { 2, 3, 4, 5 };
   byte colPins[COLS] = { 6, 7, 8, 9 };


4. Initialisierung des Keypad-Objekts:

   Diese Zeile erstellt eine Instanz der Klasse Adafruit_Keypad und initialisiert sie mit der Tastenzuordnung und den Pin-Konfigurationen.

   Adafruit_Keypad myKeypad = Adafruit_Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);


5. Setup-Funktion:

   Initialisiert die serielle Kommunikation zur Fehlerbehebung und startet das Keypad.

   void setup() {
     Serial.begin(115200);    // Serielle Kommunikation mit 115200 Baud starten
     myKeypad.begin();        // Keypad initialisieren
   }


6. Loop-Funktion:

   • Überprüft kontinuierlich Tasteneingaben.

   • Gibt die gedrückte Taste im Seriellen Monitor aus.

   void loop() {
     myKeypad.tick(); // Status der Tasten aktualisieren

     while (myKeypad.available()) {
       keypadEvent e = myKeypad.read(); // Keypad-Ereignis lesen

       if (e.bit.EVENT == KEY_JUST_PRESSED) {
         Serial.println((char)e.bit.KEY); // Gedrückte Taste ausgeben
       }
     }
     delay(10); // Kurze Verzögerung zur Stabilisierung
   }


Weitere Experimente

• Implementierung von Key-Debouncing:

  Erhöhe die Zuverlässigkeit der Tastenabfrage durch die Implementierung von Debouncing-Techniken, um Fehlauslösungen durch mechanische Störungen zu vermeiden.

• Erstellung eines Passwort-Eingabesystems:

  Verwende das Keypad zur Eingabe eines Passworts, um den Zugriff auf bestimmte Funktionen in deinem Projekt zu steuern.

• Integration mit anderen Komponenten:

  Kombiniere das Keypad mit LCD-Displays, LEDs oder Buzzern, um komplexere Benutzeroberflächen zu erstellen.

• Bau eines einfachen Taschenrechners:

  Nutze das Keypad zur Eingabe von Zahlen und zur Durchführung grundlegender mathematischer Operationen, die auf einem LCD-Display angezeigt werden.

Fazit

In dieser Lektion hast du gelernt, wie du ein 4x4-Matrix-Keypad mit dem Raspberry Pi Pico unter Verwendung der Adafruit Keypad-Bibliothek verbindest. Durch die Erkennung von Tasteneingaben kannst du interaktive Projekte wie numerische Eingabesysteme, Passwortschutzmechanismen und mehr erstellen. Das Verständnis der Tastenerfassung und -verarbeitung ist entscheidend für den Aufbau benutzerfreundlicher Schnittstellen in Elektronikprojekten.
