Kameramodul

Beschreibung

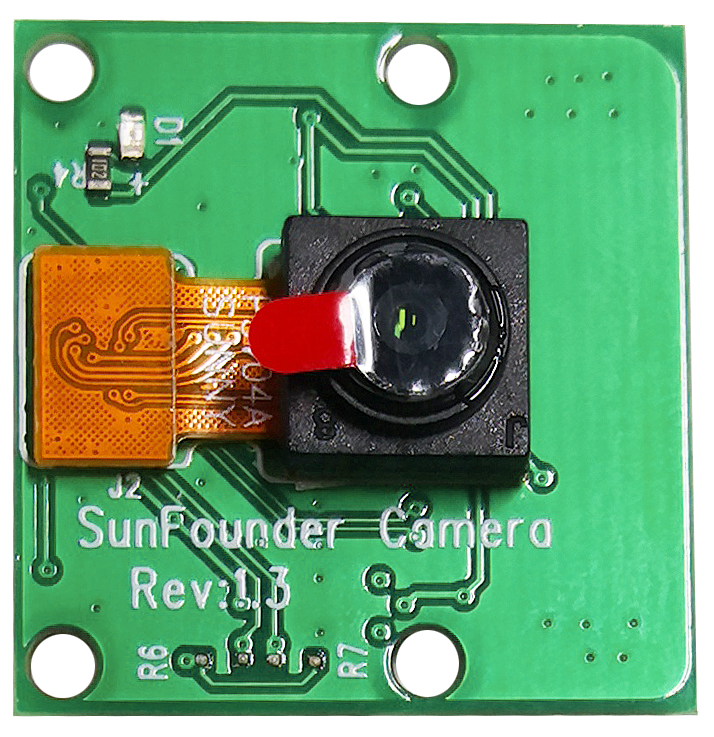

../_images/camera_module_pic1.png

Dies ist ein 5MP Raspberry Pi Kameramodul mit OV5647-Sensor. Es ist Plug-and-Play, verbinden Sie das beiliegende Flachbandkabel mit dem CSI (Camera Serial Interface) Anschluss an Ihrem Raspberry Pi und es ist einsatzbereit.

Die Platine ist klein, etwa 25mm x 23mm x 9mm groß und wiegt 3g, was sie ideal für mobile oder andere größen- und gewichtskritische Anwendungen macht. Das Kameramodul hat eine native Auflösung von 5 Megapixeln und verfügt über ein eingebautes Fixfokus-Objektiv, das Standbilder mit 2592 x 1944 Pixeln aufnimmt und auch 1080p30, 720p60 und 640x480p90 Video unterstützt.

Bemerkung

Das Modul kann nur Bilder und Videos aufnehmen, jedoch keinen Ton.

Spezifikation

  • Statische Bildauflösung: 2592×1944

  • Unterstützte Videoauflösung: 1080p/30 fps, 720p/ 60fps und 640 x 480p 60/90 Videoaufnahme

  • Blende (F): 1.8

  • Sichtwinkel: 65 Grad

  • Abmessungen: 24mmx23.5mmx8mm

  • Gewicht: 3g

  • Schnittstelle: CSI-Anschluss

  • Unterstütztes Betriebssystem: Raspberry Pi OS (neueste Version empfohlen)

Kameramodul montieren

Am Kameramodul oder Raspberry Pi finden Sie einen flachen Kunststoffstecker. Ziehen Sie vorsichtig den schwarzen Befestigungsschalter heraus, bis er teilweise gelöst ist. Führen Sie das FFC-Kabel in die Plastikbuchse in der gezeigten Richtung ein und schieben Sie den Befestigungsschalter wieder in Position.

Wenn das FFC-Kabel korrekt installiert ist, wird es gerade sein und sich nicht herausziehen lassen, wenn Sie vorsichtig daran ziehen. Falls nicht, installieren Sie es erneut.

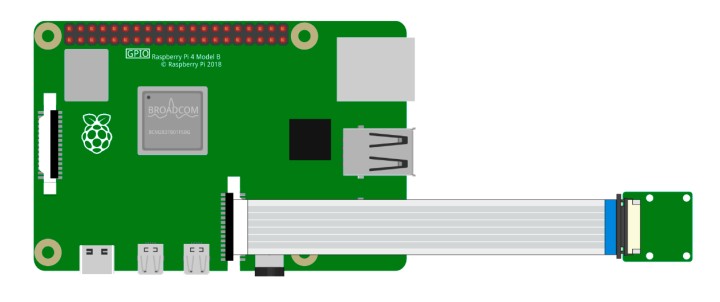

../_images/connect_ffc1.png ../_images/1.10_camera1.png

Warnung

Installieren Sie die Kamera nicht bei eingeschaltetem Strom, da dies die Kamera beschädigen kann.
