General NVMe PIP
Der General NVMe PIP ermöglicht es dir, eine M.2-NVMe-SSD an die PCIe-Schnittstelle des Raspberry Pi 5 anzuschließen.
Das NVMe Kit integriert einen PCIe-Gen-2-Switch mit einem M.2-M-Key-PCIe-Slot, der die Größen 2230, 2242, 2260 und 2280 unterstützt und die Installation von NVMe-Gen2-SSDs oder AI-Beschleunigern ermöglicht.
Dieses kompakte Modul ist nur geringfügig größer als die SSD selbst. Es kann entweder oben auf oder seitlich neben dem Raspberry Pi montiert werden, wobei es nur wenig Platz einnimmt und vollständig mit dem aktiven Kühler kompatibel bleibt.
Bemerkung
Es wird empfohlen, das offizielle 27-W-Netzteil für den Raspberry Pi 5 zu verwenden, sowohl mit dem Dual NVMe Raft als auch mit dem General NVMe PIP, um eine stabile und ausreichende Stromversorgung sicherzustellen. Die Verwendung inoffizieller, zu schwacher oder nicht konformer Netzteile kann dazu führen, dass SSDs nicht ordnungsgemäß funktionieren.
Warnung
Schließe NVMe-SSDs niemals im laufenden Betrieb an oder ab, da dies zu Schäden an deinen Geräten führen kann.
Funktionen
Einzelkanal-PCIe-2.0-Schnittstelle mit einer maximalen Übertragungsrate von bis zu 500 MB/s
Unterstützt M.2-NVMe-SSDs mit M-Key-Anschluss; kompatibel mit den Größen 2230, 2242, 2260 und 2280
Bietet bis zu 3 A Stromausgabe für angeschlossene M.2-Geräte
Da die PCIe-Schnittstelle des Raspberry Pi nur 1 A (5 W) bereitstellt, wird bei höherem Leistungsbedarf (bis zu 10 W) eine externe 5-V-Stromversorgung empfohlen
Montage oben auf oder neben dem Raspberry Pi, vollständig kompatibel mit dem aktiven Kühler
Enthält zwei speziell angefertigte FPC-Kabel für flexible Montagemöglichkeiten
Verfügt über zwei Status-LEDs: STA zeigt die Geräteaktivität an, PWR zeigt den Stromstatus an

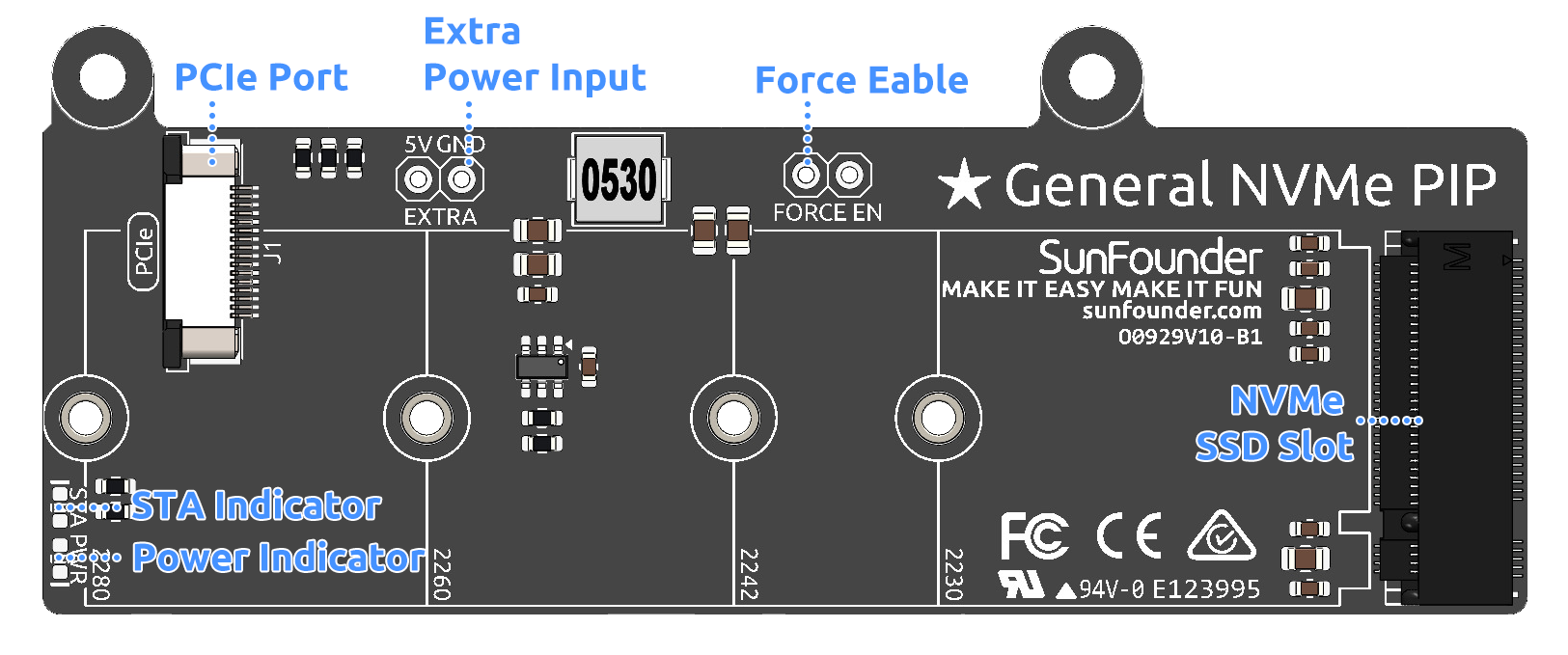

Hardwareübersicht
PCIe Port: Verbindet das Modul über ein FPC-Kabel mit dem Raspberry Pi, um PCIe-Signale zwischen Board und Pi zu übertragen.
Extra Power Input: Liefert zusätzliche 5 V, wenn NVMe-SSDs mehr Leistung benötigen. Nützlich, wenn die PCIe-Schnittstelle des Pi nicht genügend Strom bereitstellt.
Power Indicator: Zeigt an, ob das Board mit Strom versorgt wird. Falls aus, überprüfe das PCIe-Kabel oder die externe Stromversorgung.
Force Enable: Erzwingt das Einschalten der 3,3-V-Stromversorgung unabhängig vom PCIe-Signal. Nutze diesen Jumper, wenn das System kein Power-Enable-Signal liefert.
NVMe SSD Slot: Unterstützt M.2-NVMe-SSDs (M-Key), kompatibel mit den Formfaktoren 2230, 2242, 2260 und 2280.
STA Indicator: Zeigt die Aktivität des NVMe-SSD-Slots an. Blinkt bei Datenübertragung oder Geräteaktivität.
Montageanleitung
