2.10 - Détecter les mouvements humains

Le capteur infrarouge passif (PIR) est un capteur courant qui peut mesurer la lumière infrarouge (IR) émise par les objets dans son champ de vision. En termes simples, il capte le rayonnement infrarouge émis par le corps, permettant ainsi de détecter les mouvements des personnes et des autres animaux. Plus spécifiquement, il indique à la carte de contrôle principale que quelqu’un est entré dans votre pièce.

Module Capteur de Mouvement PIR

Composants requis

Dans ce projet, nous avons besoin des composants suivants.

Il est pratique d’acheter un kit complet, voici le lien :

Nom

ARTICLES DANS CE KIT

LIEN D’ACHAT

Kit Kepler

450+

Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

N°

INTRODUCTION DES COMPOSANTS

QUANTITÉ

LIEN D’ACHAT

1

Découvrir le Pico W

1

ACHETER

2

Câble Micro USB

1

3

Plaque d’essai (Breadboard)

1

ACHETER

4

Fils de connexion (Jumper Wires)

Plusieurs

ACHETER

5

Module Capteur de Mouvement PIR

1

ACHETER

Schéma

sch_pir

Lorsque le module PIR détecte quelqu’un passant à proximité, GP14 sera à un niveau haut, sinon il sera à un niveau bas.

Câblage

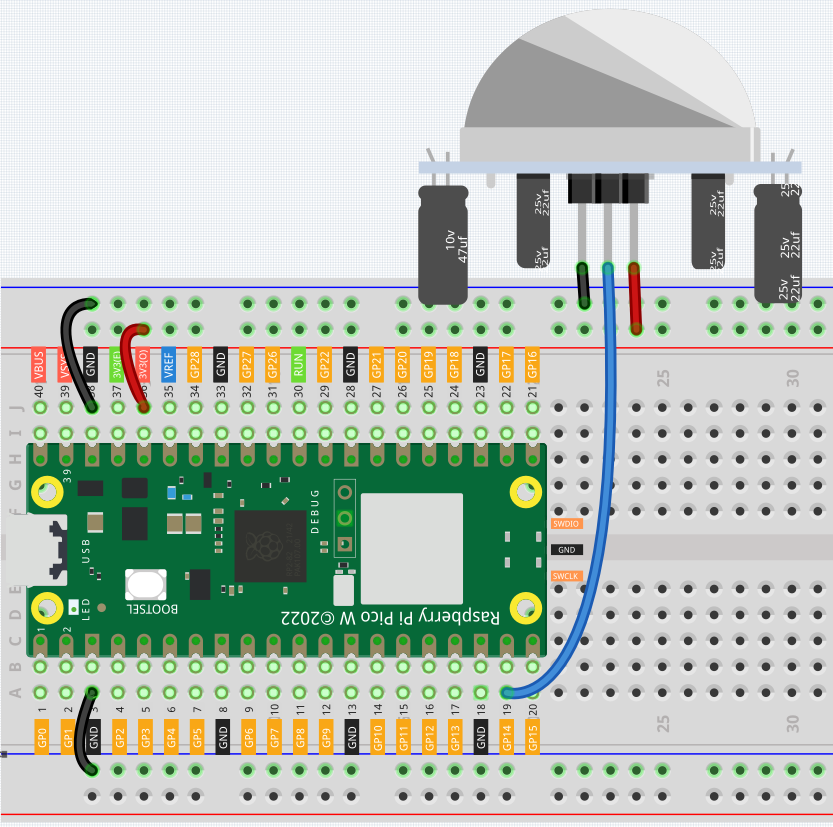

wiring_pir

Code

Note

  • Vous pouvez ouvrir le fichier 2.10_detect_human_movement.ino sous le chemin kepler-kit-main/arduino/2.10_detect_human_movement.

  • Ou copiez ce code dans l”Arduino IDE.

  • N’oubliez pas de sélectionner la carte (Raspberry Pi Pico) et le port correct avant de cliquer sur le bouton Upload.

Après l’exécution du programme, si le module PIR détecte quelqu’un à proximité, le moniteur série affichera « Somebody here! »

En savoir plus

Le capteur PIR est très sensible. Pour l’adapter à son environnement d’utilisation, il doit être ajusté. Avec le côté contenant les 2 potentiomètres face à vous, tournez les deux potentiomètres dans le sens antihoraire jusqu’à la butée et placez le cavalier sur la broche L et la broche centrale.

img_pir_back

  1. Mode de déclenchement

    Regardons les broches avec le cavalier dans le coin. Elles permettent au PIR d’entrer en mode de déclenchement répétitif ou en mode de déclenchement non répétitif.

    Actuellement, notre cavalier relie la broche centrale et la broche L, ce qui place le PIR en mode de déclenchement non répétitif. Dans ce mode, lorsque le PIR détecte le mouvement d’un organisme, il enverra un signal de niveau haut pendant environ 2,8 secondes à la carte de contrôle principale. .. On peut voir dans les données imprimées que la durée de fonctionnement sera toujours d’environ 2800 ms.

    Ensuite, modifions la position du cavalier inférieur et connectons-le à la broche centrale et à la broche H pour placer le PIR en mode de déclenchement répétitif. Dans ce mode, lorsque le PIR détecte le mouvement d’un organisme (notez qu’il s’agit de mouvement et non d’immobilité devant le capteur), tant que l’organisme continue de bouger dans la zone de détection, le PIR continuera d’envoyer un signal de niveau haut à la carte de contrôle principale. .. On peut voir dans les données imprimées que la durée de fonctionnement est une valeur indéterminée.

  2. Réglage du délai

    Le potentiomètre de gauche est utilisé pour ajuster l’intervalle entre deux déclenchements.

    Actuellement, nous le tournons complètement dans le sens antihoraire, ce qui oblige le PIR à entrer dans un temps de veille d’environ 5 secondes après l’envoi du signal de niveau haut. Pendant cette période, le PIR ne détectera plus les rayons infrarouges dans la zone cible. .. On peut voir dans les données imprimées que la durée de sommeil est toujours d’au moins 5000 ms.

    Si nous tournons le potentiomètre dans le sens horaire, le temps de veille augmentera également. Lorsqu’il est tourné à fond dans le sens horaire, le temps de veille peut atteindre 300 secondes.

  3. Réglage de la distance

    Le potentiomètre central est utilisé pour ajuster la portée de détection du PIR.

    Tournez le bouton de réglage de la distance dans le sens horaire pour augmenter la portée de détection, la portée maximale étant d’environ 0-7 mètres. Si vous tournez dans le sens antihoraire, la portée de détection diminue, et la portée minimale est d’environ 0-3 mètres.
