2.2 - Afficher le Niveau

Le premier projet consistait simplement à faire clignoter une LED. Dans ce projet, nous allons utiliser une barre de LED, composée de 10 LED regroupées dans un boîtier en plastique, généralement utilisée pour afficher des niveaux de puissance ou de volume.

img_led_bar_pin

Barre de LED (LED Bar Graph)

Composants requis

Dans ce projet, nous avons besoin des composants suivants.

Il est plus pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN D’ACHAT
Kit Kepler	450+	Kepler Ultimate Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

N°	INTRODUCTION DES COMPOSANTS	QUANTITÉ	LIEN D’ACHAT
1	Découvrir le Pico W	1	ACHETER
2	Câble Micro USB	1
3	Plaque d’essai (Breadboard)	1	ACHETER
4	Fils de connexion (Jumper Wires)	Plusieurs	ACHETER
5	Résistance	10(220Ω)	ACHETER
6	Barre de LED (LED Bar Graph)	1

Schéma

sch_ledbar

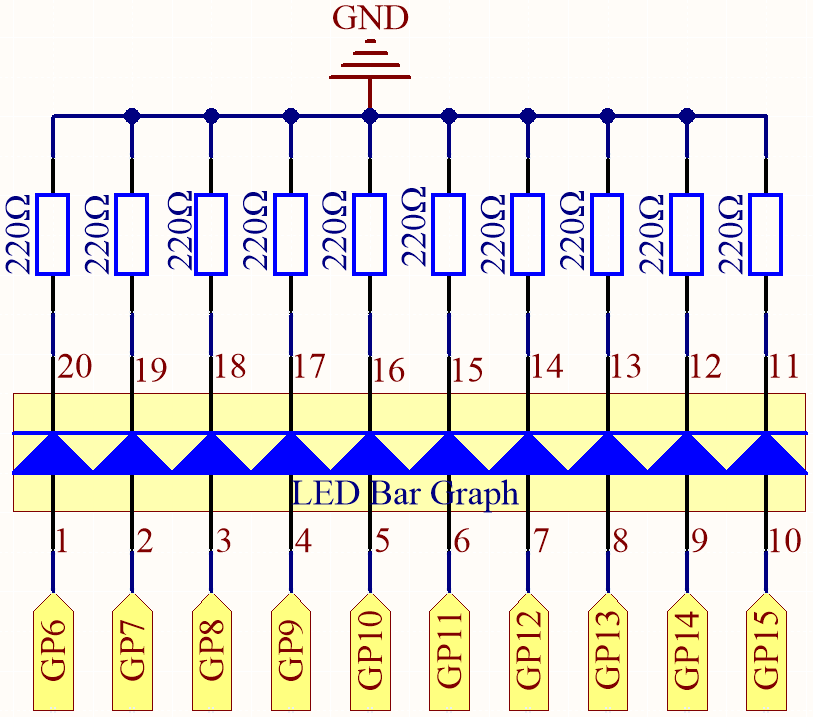

La barre de LED contient 10 LED, chacune étant contrôlable individuellement. Ici, l’anode de chacune des 10 LED est connectée aux broches GP6 à GP15, et la cathode est reliée à une résistance de 220 ohms, puis à la masse (GND).

Câblage

Code

Note

Vous pouvez ouvrir le fichier 2.2_display_the_level.ino sous le chemin kepler-kit-main/arduino/2.2_display_the_level.
Ou copiez ce code dans l”Arduino IDE.
N’oubliez pas de sélectionner la carte (Raspberry Pi Pico) et le port correct avant de cliquer sur le bouton Upload.

Lorsque le programme est en cours d’exécution, vous verrez les LED de la barre s’allumer puis s’éteindre successivement.

Comment ça fonctionne ?

Chacune des dix LED de la barre doit être contrôlée par une broche, ce qui signifie que nous devons définir ces dix broches.

Les lignes de code dans setup() utilisent une boucle for pour initialiser les broches 6 à 15 en mode sortie.

for(int i=6;i<=15;i++)
{
    pinMode(i,OUTPUT);
}

La boucle for est utilisée dans loop() pour faire clignoter les LED (allumées pendant 0,5s, puis éteintes pendant 0,5s) en séquence.

for(int i=6;i<=15;i++)
{
    digitalWrite(i,HIGH);
    delay(500);
    digitalWrite(i,LOW);
    delay(500);
}
