LED Dot Matrix
La matriz de puntos LED se puede dividir en dos tipos: Cátodo Común (CC) y Ánodo Común (CA). Externamente se ven similares, pero su estructura eléctrica interna es diferente.
La matriz de puntos LED utilizada en este kit es del tipo Ánodo Común (CA). Puedes identificarla por la marca “788BS” impresa en el lateral del módulo.

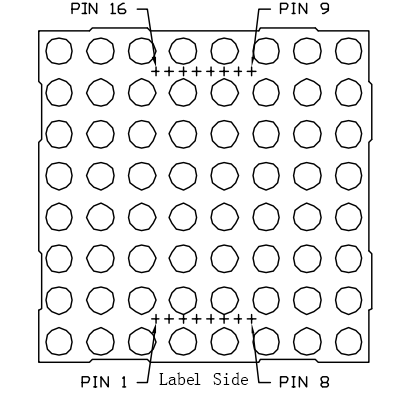

Pin Layout
Los pines se encuentran en ambos lados de la parte posterior del módulo. Al mirar el lado con la etiqueta:
Los pines 1–8 están en un lado
Los pines 9–16 están en el lado opuesto

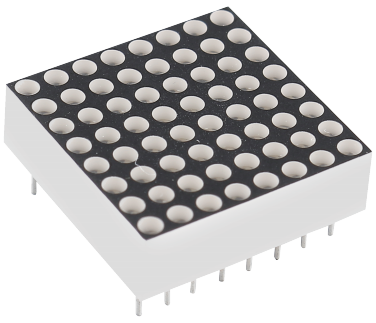

Vista externa:
Internal Structure
La siguiente figura muestra la estructura interna de la matriz de puntos LED.
En una matriz de Ánodo Común (CA), ROW = Ánodo y COL = Cátodo
En una matriz de Cátodo Común (CC), ROW = Cátodo y COL = Ánodo
Tanto para los tipos CA como CC, las posiciones físicas de los pines de filas y columnas son las mismas — solo cambia la polaridad eléctrica.
Pin Mapping
COL |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|---|---|---|---|---|---|---|---|---|
Pin No. |
13 |
3 |
4 |
10 |
6 |
11 |
15 |
16 |
ROW |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Pin No. |
9 |
14 |
8 |
12 |
1 |
7 |
2 |
5 |
How LEDs Are Turned On
Para controlar un solo LED, debes activar correctamente sus pines ROW y COL.
Ejemplo: LED de la esquina superior izquierda (ROW 1, COL 1)
Tipo CA Establece ROW pin 9 = Alto, COL pin 13 = Bajo
Tipo CC Establece COL pin 13 = Alto, ROW pin 9 = Bajo
Ejemplo: encender toda la primera columna
Tipo CA Establece COL pin 13 = Bajo Establece ROW pins 9, 14, 8, 12, 1, 7, 2, 5 = Alto
Tipo CC Establece COL pin 13 = Alto Establece ROW pins 9, 14, 8, 12, 1, 7, 2, 5 = Bajo
Este método de escaneo por filas y columnas permite controlar cada LED de forma individual mediante multiplexación.
