2.2.1 フォトレジスタ

注釈

../_images/mcp3008_and_adc0834.jpg

キットのバージョンによって、 ADC0834 または MCP3008 が含まれています。 該当するセクションを選択してください。

はじめに

フォトレジスタは、日常生活でよく使用される環境光強度のコンポーネントです。このデバイスによってコントローラは昼と夜を識別し、夜間照明のような照明制御機能を実現します。このプロジェクトは、ポテンショメータと非常に似ており、光を感知するために電圧を変更すると考えるかもしれません。

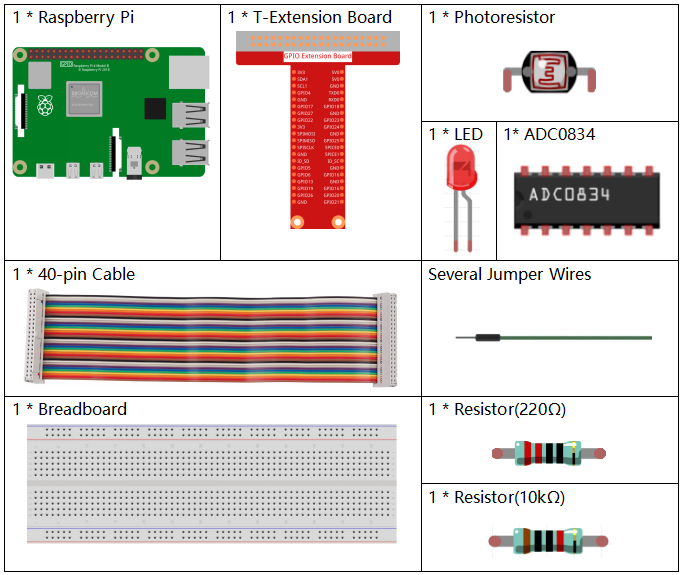

必要な部品

このプロジェクトで必要な部品は次のとおりです。

../_images/list_2.2.1_photoresistor.png

キット全体を購入する方が便利です、そのリンクは以下です：

名前

このキットのアイテム

リンク

Raphael Kit

337

Raphael Kit

以下のリンクから個々の部品も購入できます。

コンポーネントの紹介

購入リンク

GPIO拡張ボード

購入

ブレッドボード

購入

ジャンパーワイヤー

購入

抵抗器

購入

LED

購入

ADC0834

-

フォトレジスタ

購入

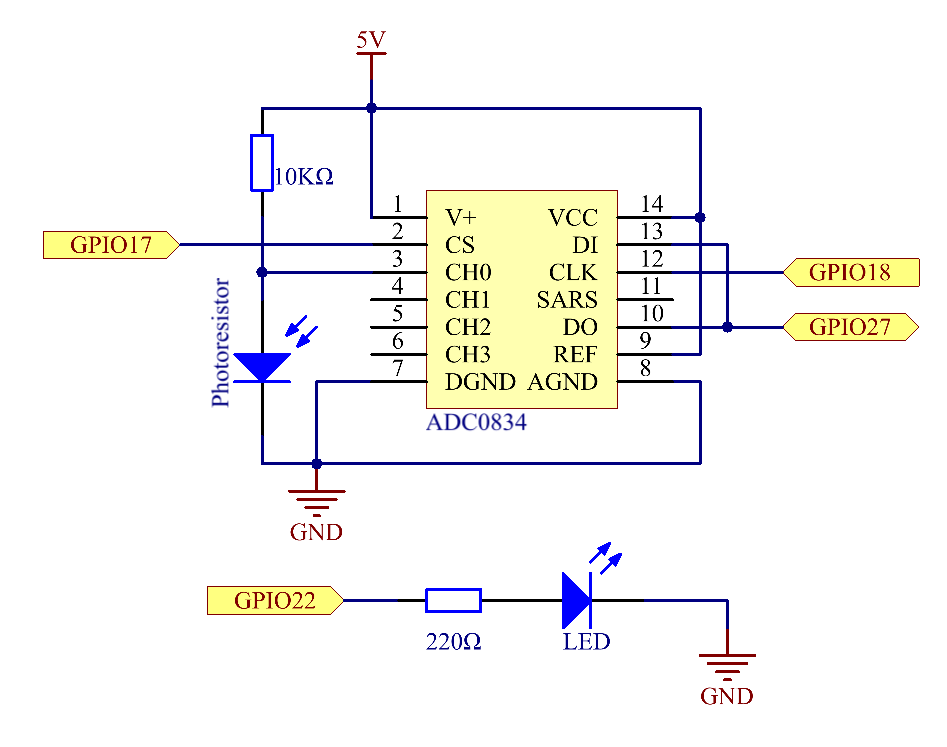

回路図

../_images/image321.png ../_images/image322.png

実験手順

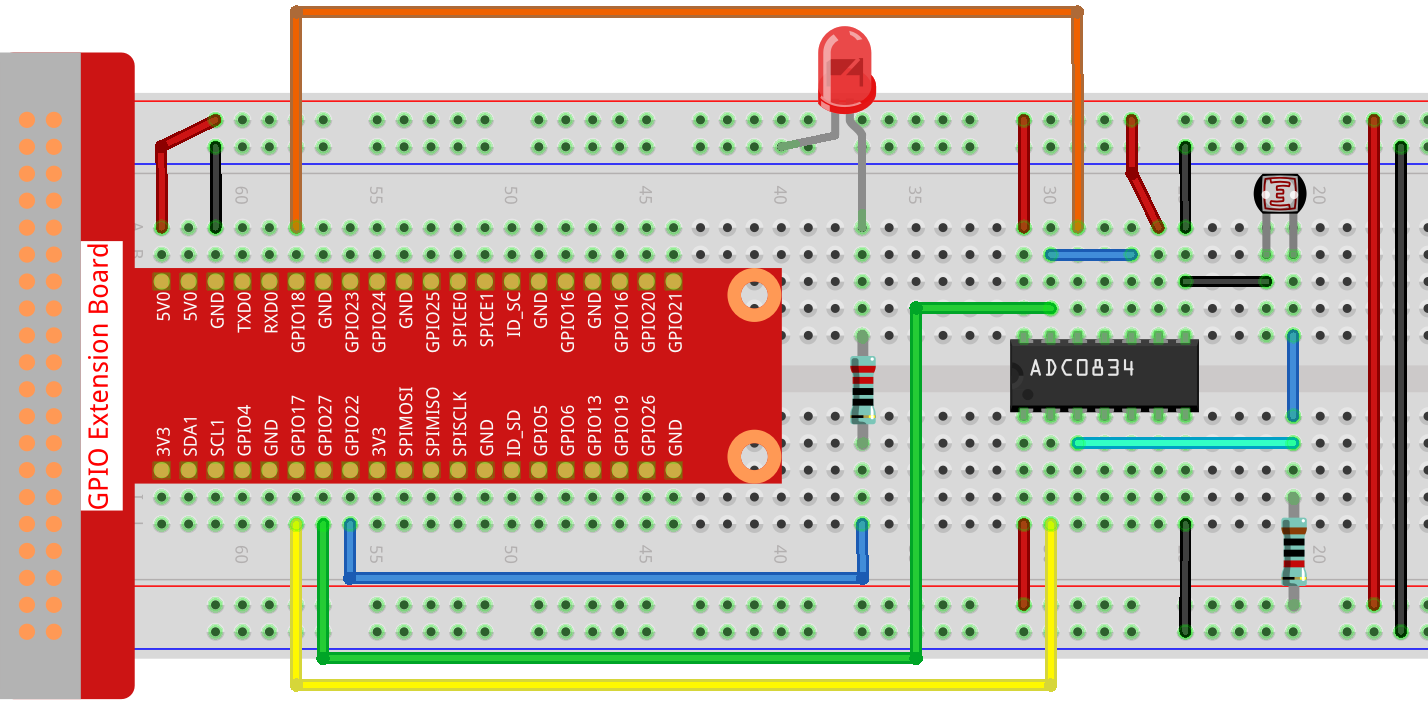

ステップ 1: 回路を組む。

../_images/image198.png

ステップ 2: コードのフォルダに移動する。

cd ~/raphael-kit/python/

ステップ 3: 実行ファイルを実行する。

sudo python3 2.2.1_Photoresistor.py

コードが実行されている間、フォトレジスタが感知した光の強度に応じて、LEDの明るさが変わります。

コード

注釈

以下のコードは 修正/リセット/コピー/実行/停止 ができます。ただし、その前に raphael-kit/python などのソースコードパスに移動する必要があります。コードを修正した後、その効果を直接確認することができます。

#!/usr/bin/env python3
import RPi.GPIO as GPIO
import ADC0834
import time
LedPin = 22
def setup():
    global led_val
    # Set the GPIO modes to BCM Numbering
    GPIO.setmode(GPIO.BCM)
    # Set all LedPin's mode to output and initial level to High(3.3v)
    GPIO.setup(LedPin, GPIO.OUT, initial=GPIO.HIGH)
    ADC0834.setup()
    # Set led as pwm channel and frequece to 2KHz
    led_val = GPIO.PWM(LedPin, 2000)
    # Set all begin with value 0
    led_val.start(0)
def destroy():
    # Stop all pwm channel
    led_val.stop()
    # Release resource
    GPIO.cleanup()
def loop():
    while True:
        analogVal = ADC0834.getResult()
        print ('analog value = %d' % analogVal)
        led_val.ChangeDutyCycle(analogVal*100/255)
        time.sleep(0.2)
if __name__ == '__main__':
    setup()
    try:
        loop()
    except KeyboardInterrupt: # When 'Ctrl+C' is pressed, the program destroy() will be executed.
        destroy()

コード説明

def loop():
    while True:
        analogVal = ADC0834.getResult()
        print ('analog value = %d' % analogVal)
        led_val.ChangeDutyCycle(analogVal*100/255)
        time.sleep(0.2)

ADC0834のCH0のアナログ値を読み取ります。 getResult() 関数はデフォルトでCH0の値を読み取るため、他のチャンネルを読み取りたい場合は、関数 getResult() の()内に1、2、または3を入力してください。次に、print関数を使用して値を出力します。変更要素は LedPin のデューティサイクルなので、計算式 analogVal*100/255 が必要です。最後に、 ChangeDutyCycle() が呼び出されて、パーセンテージが LedPin に書き込まれます。

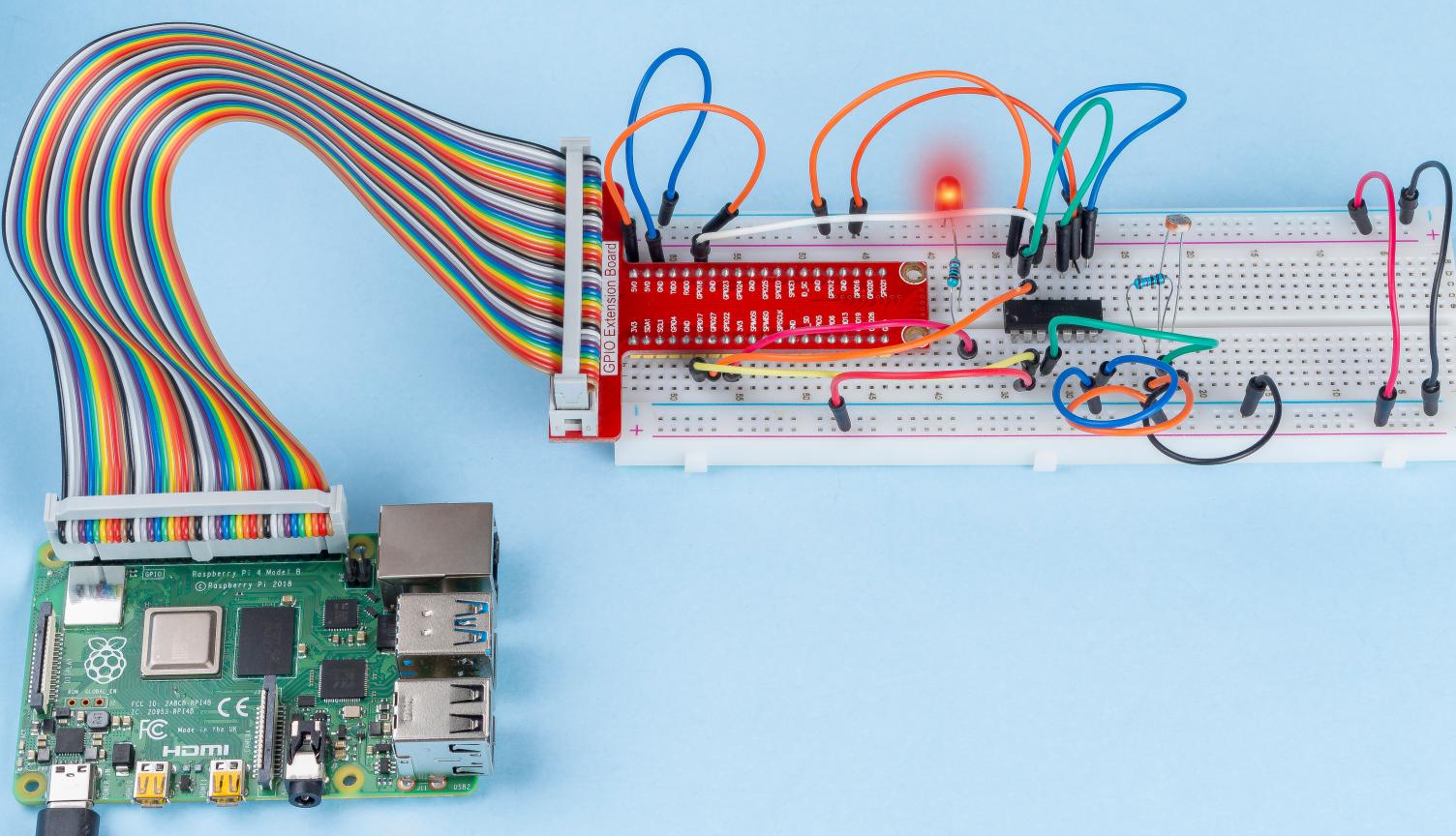

現象の画像

../_images/image199.jpeg
