2.2.3 DHT-11

はじめに

デジタル温度・湿度センサーDHT11は、温度と湿度のキャリブレートされたデジタル信号出力を含む複合センサーです。専用のデジタルモジュールの収集技術と温湿度センシング技術が適用され、製品の高い信頼性と優れた安定性が確保されています。

センサーには、湿度抵抗センサーとNTC温度センサーが含まれており、これらは高性能の8ビットマイクロコントローラに接続されています。

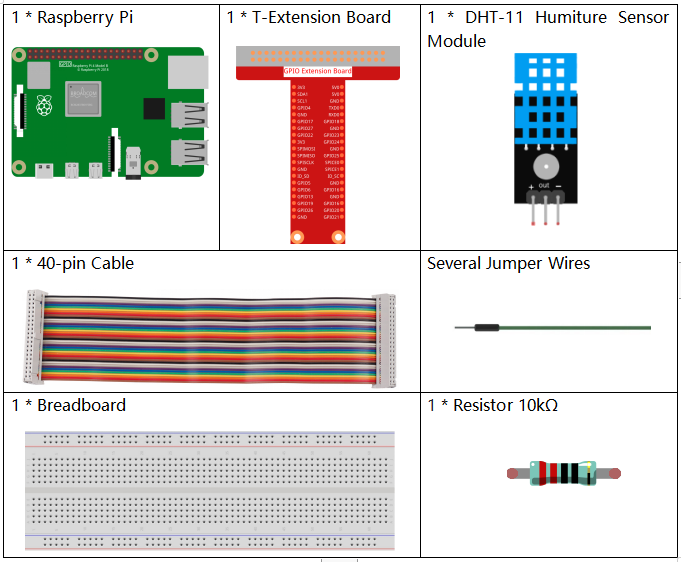

必要な部品

このプロジェクトには、以下の部品が必要です。

../_images/list_2.2.3_dht-11.png

キット全体を購入することは非常に便利です。以下がリンクです：

名前

このキットのアイテム

リンク

Raphael Kit

337

Raphael Kit

以下のリンクから個別に購入することもできます。

コンポーネントの紹介

購入リンク

GPIO拡張ボード

購入

ブレッドボード

購入

ジャンパーワイヤー

購入

抵抗器

購入

湿温センサモジュール

購入

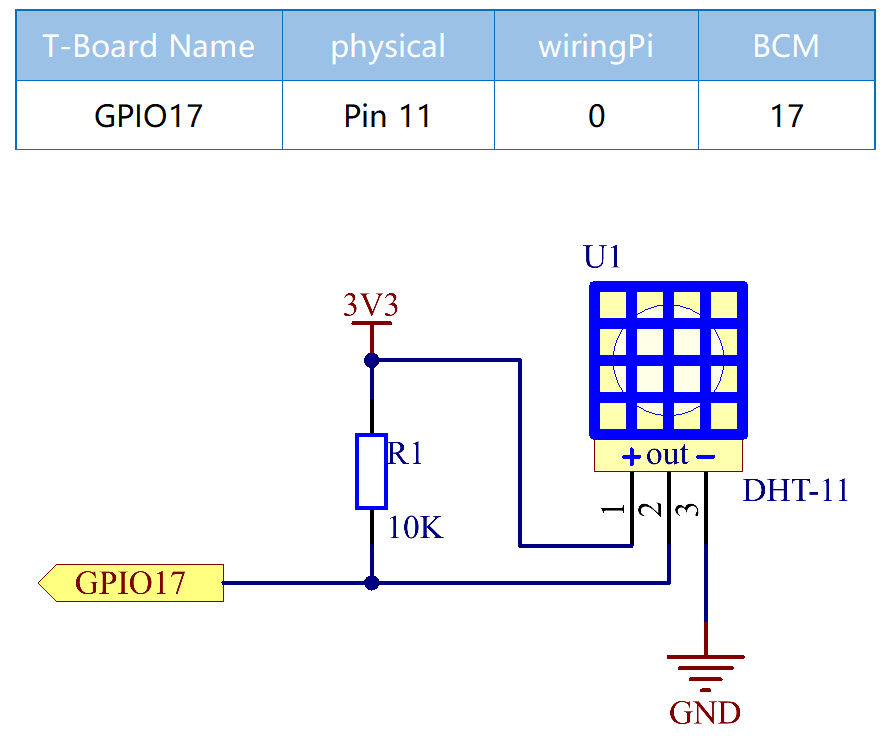

回路図

../_images/image326.png

実験手順

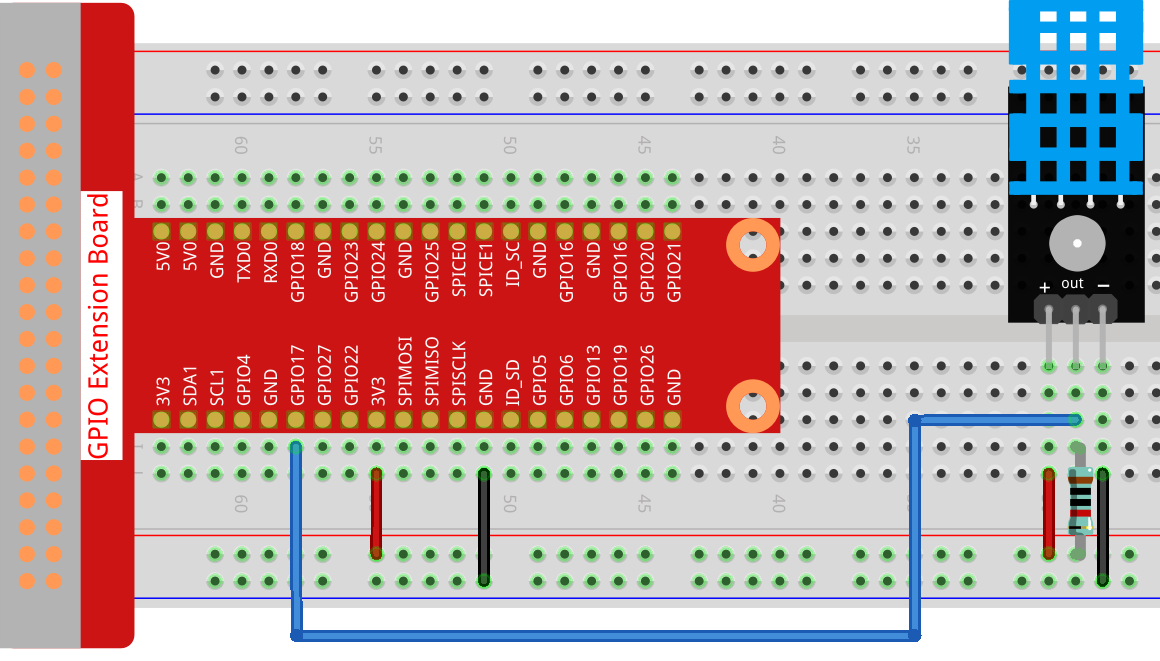

ステップ1: 回路を組み立てます。

../_images/image207.png

ステップ2: コードのフォルダに移動します。

cd ~/raphael-kit/nodejs/

ステップ3: 依存関係をインストールします。

sudo npm install node-dht-sensor

ステップ4: コードを実行します。

sudo node dht11.js

コードが実行された後、プログラムはコンピュータの画面上でDHT11によって検出された温度と湿度を表示します。

コード

var sensor = require("node-dht-sensor");

setInterval(function(){
  sensor.read(11, 17, function(err, temperature, humidity) {
    if (!err) {
      console.log(`temp: ${temperature}\`C, humidity: ${humidity}%`);
    }
  });
},1000);

コード説明

var sensor = require("node-dht-sensor");

node-dht-sensor モジュールをインポートします。これにより、DHT-11の値を読み取るための関数が提供されます。

注釈

詳細は以下のリンクを参照してください: https://www.npmjs.com/package/node-dht-sensor

sensor.read(11, 17, function(err, temperature, humidity){...})

node-dht-sensor モジュールは、測定された温度と湿度を読み取るための read() 関数を提供しています。ここで、 11 はDHT-11を意味し、 17 はそれがGPIO17に接続されていることを意味します。

if (!err) {
  console.log(`temp: ${temperature}\`C, humidity: ${humidity}%`);
}

読み取りにエラーがない場合、温度と湿度の値が端末に表示されます。

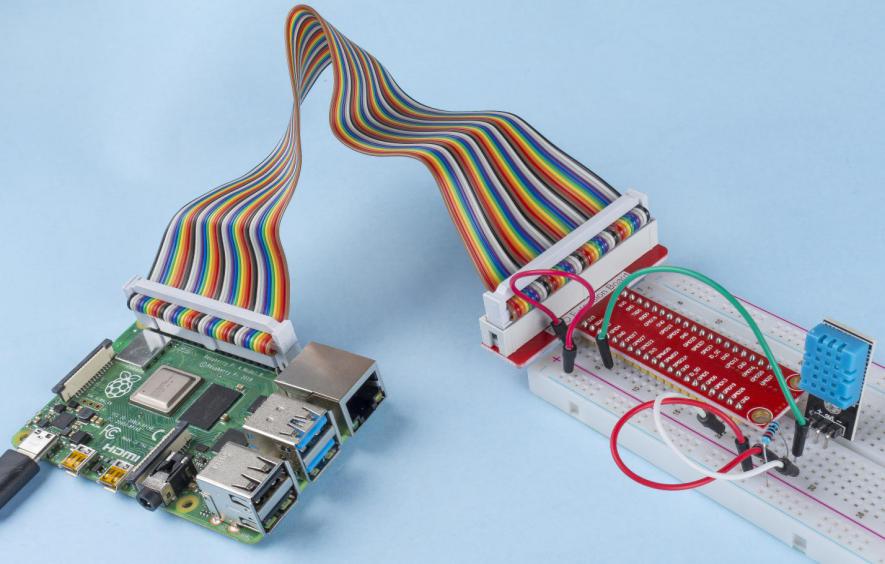

現象の画像

../_images/image209.jpeg
