1.1.1 LEDの点滅

はじめに

このプロジェクトでは、プログラミングによってLEDを点滅させる方法を学びます。 設定によって、LEDは一連の興味深い現象を生み出すことができます。さあ、始めましょう。

必要な部品

このプロジェクトには、以下の部品が必要です。

../_images/blinking_led_list.png

一式をまとめて購入すると便利です。以下はリンクです：

名前

このキットのアイテム

リンク

Raphael Kit

337

Raphael Kit

以下のリンクから個別に購入することもできます。

コンポーネントの紹介

購入リンク

GPIO拡張ボード

購入

ブレッドボード

購入

ジャンパーワイヤー

購入

抵抗器

購入

LED

購入

回路図

この実験では、LEDのアノード（LEDの長いピン）に220Ωの抵抗を接続し、この抵抗を3.3 Vに、LEDのカソード（短いピン）をRaspberry PiのGPIO17に接続します。したがって、LEDを点灯させるには、GPIO17を低（0V）レベルにする必要があります。これはプログラミングによって得られる現象です。

注釈

Pin11 はRaspberry Piの左から右に11番目のピンを指し、対応する wiringPi と BCM のピン番号は以下の表に示されています。

C言語の関連コンテンツでは、wiringPiの中でGPIO0を0としています。Python言語の関連コンテンツでは、以下の表のBCM列のBCM 17は17です。同時に、Raspberry Piの11番目のピン、Pin 11としても同じです。

T-Board Name

physical

wiringPi

BCM

GPIO17

Pin 11

0

17
../_images/image48.png

実験手順

ステップ1: 回路を組み立てる。

../_images/image49.png

ステップ2: コードのフォルダに移動する。

  1. スクリーンを使用する場合は、以下の手順をおすすめします。

~/ に移動し、 raphael-kit フォルダを見つけます。

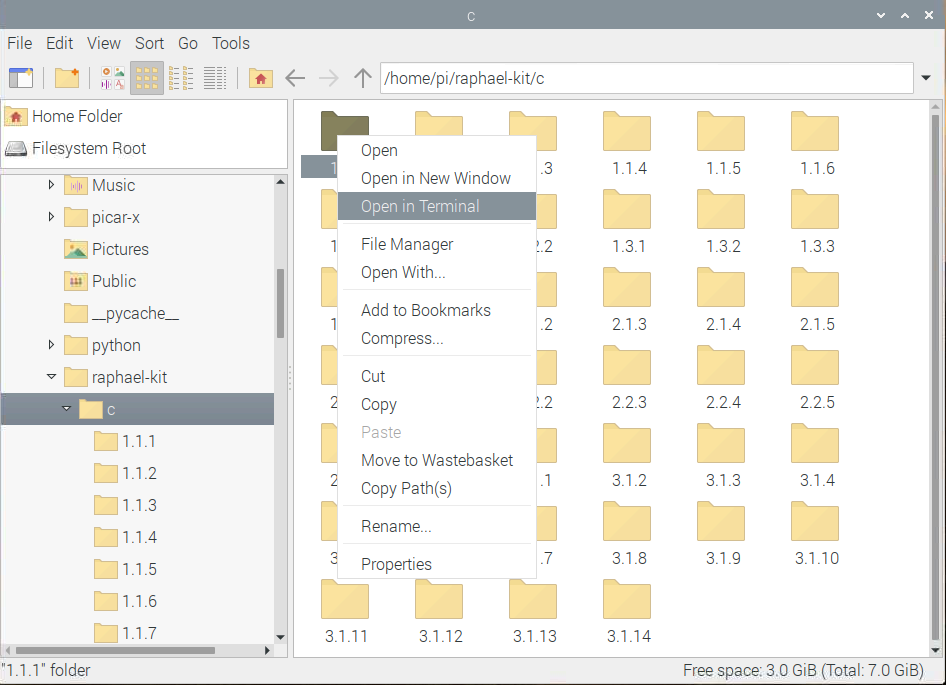

フォルダ内の C を右クリックし、 Open in Terminal を選択します。

../_images/image50.png

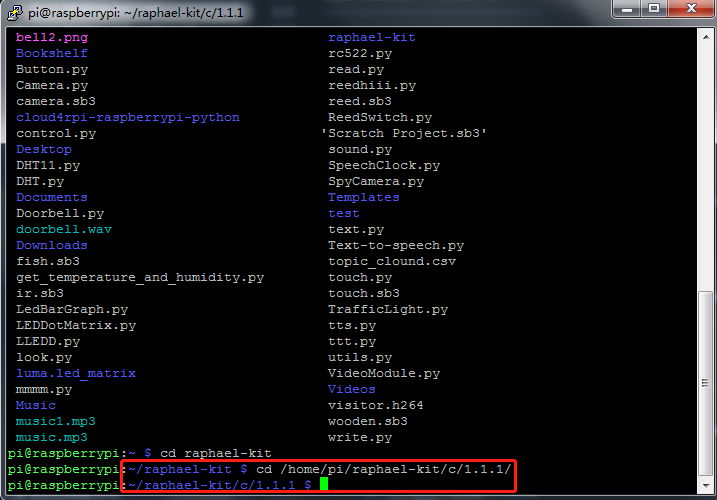

すると、以下のようなウィンドウが表示されます。これで、コード 1.1.1_BlinkingLed.c のパスに入りました。

../_images/image51.png

次のプロジェクトでは、右クリックする代わりにコマンドを使用してコードファイルに入る予定です。ただし、好きな方法を選択できます。

  1. Raspberry Piにリモートでログインする場合、 cd を使用してディレクトリを変更します：

cd ~/raphael-kit/c/1.1.1/

注釈

この実験のコードのパスにcdを使ってディレクトリを変更します。

どちらの方法でも、今、Cフォルダにいます。これら2つの方法に基づく後続の手順は同じです。進めましょう。

ステップ3: コードをコンパイルする

gcc 1.1.1_BlinkingLed.c -o BlinkingLed -lwiringPi

注釈

gccはGNU Compiler Collectionです。ここでは、C言語のファイル 1.1.1_BlinkingLed.c をコンパイルし、実行可能ファイルを出力するように機能しています。

コマンド内の -o は出力を意味し（-oの直後の文字はコンパイル後の出力ファイル名であり、ここで BlinkingLed という名前の実行可能ファイルが生成される） -lwiringPi はwiringPiライブラリをロードするためのものです（ l はlibraryの略）。

ステップ4: 前のステップで出力された実行可能ファイルを実行する。

sudo ./BlinkingLed

注釈

実行後に動作しない、またはエラープロンプトが表示される場合: wiringPi.h\: No such file or directory、 WiringPiのインストールと確認 を参照してください。

GPIOを制御するには、 sudo コマンド（スーパーユーザー実行）でプログラムを実行する必要があります。 ./ コマンドは現在のディレクトリを示しています。全体のコマンドは、現在のディレクトリの BlinkingLed を実行するものです。

コードを実行すると、LEDが点滅するのが見えるでしょう。

コードファイル 1.1.1_BlinkingLed.c を編集したい場合、コードを停止して次のコマンドを入力して開きます：

nano 1.1.1_BlinkingLed.c

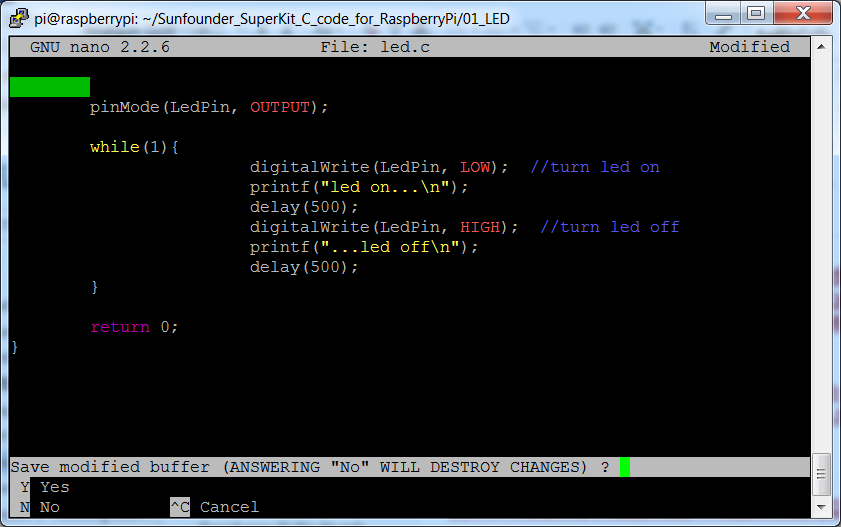

Ctrl+X を押して終了します。コードを変更した場合、変更を保存するかどうかを尋ねるプロンプトが表示されます。 Y （保存）または N （保存しない）を入力してください。その後、 Enter キーを押して終了します。変更後の効果を確認するには、 ステップ3 と ステップ4 を繰り返します。

../_images/image53.png

コード

プログラムコードは以下の通りです：

#include <wiringPi.h>
#include <stdio.h>
#define LedPin      0
int main(void)
{
   // When initialize wiring failed, print message to screen
   if(wiringPiSetup() == -1){
      printf("setup wiringPi failed !");
      return 1;
   }
   pinMode(LedPin, OUTPUT);// Set LedPin as output to write value to it.
   while(1){
      // LED on
      digitalWrite(LedPin, LOW);
      printf("...LED on\n");
      delay(500);
      // LED off
      digitalWrite(LedPin, HIGH);
      printf("LED off...\n");
      delay(500);
   }
   return 0;
}

コード説明

#include <wiringPi.h>

Raspberry PiのC言語用に設計されたハードウェアドライブライブラリは、ハードウェアの初期化、I/Oポート、PWMなどの出力を促進するためのものです。

#include <stdio.h>

標準I/Oライブラリ。画面に表示されるデータを印刷するために使用されるpintf関数は、このライブラリによって実現されます。他にも多くのパフォーマンス関数が探索できます。

#define LedPin 0

T_Extension BoardのPin GPIO17は、wiringPiのGPIO0に対応しています。GPIO0をLedPinに割り当て、以降のコードでLedPinはGPIO0を表します。

if(wiringPiSetup() == -1){
   printf("setup wiringPi failed !");
   return 1;

この関数は、wiringPiを初期化し、呼び出しプログラムがwiringPiのピン番号付けスキームを使用することを前提としています。

この関数は、root権限で呼び出す必要があります。 wiringの初期化に失敗した場合、メッセージを画面に表示します。 return 関数は、現在の関数からジャンプアウトするために使用されます。 main() 関数でreturnを使用すると、プログラムが終了します。

pinMode(LedPin, OUTPUT);

LedPin を出力として設定し、その値を書き込みます。

digitalWrite(LedPin, LOW);

GPIO0を0V（ローレベル）に設定します。LEDのカソードがGPIO0に接続されているため、GPIO0が低く設定されるとLEDが点灯します。逆に、GPIO0を高レベルに設定すると、LEDは消灯します。

printf("...LED off\n");

printf関数は標準ライブラリ関数であり、その関数プロトタイプはヘッダーファイル stdio.h にあります。

呼び出しの一般的な形式は、 printf(" format control string ", output table columns) です。フォーマット制御文字列は出力フォーマットを指定するためのもので、フォーマット文字列と非フォーマット文字列に分かれます。フォーマット文字列は % で始まり、フォーマット文字の後に続きます。たとえば、 %d は10進整数出力のためのものです。非フォーマット文字列はプロトタイプとして印刷されます。ここで使用されているのは非フォーマット文字列で、その後には \n 、すなわち改行文字が続き、文字列を印刷した後に自動的に行が折り返されることを示しています。

delay(500);

現在のHIGHまたはLOW状態を500ms保持します。

これは、プログラムを一定期間中断する関数です。そして、プログラムの速度は私たちのハードウェアによって決まります。ここでは、LEDをオンまたはオフにします。delay関数がなければ、プログラムは非常に速く全体のプログラムを実行し、連続してループします。そのため、私たちはプログラムの記述とデバッグを支援するためのdelay関数が必要です。

return 0;

通常、これはmain関数の後に置かれ、関数が正常に実行された場合に0を返すことを示しています。

現象の画像

../_images/image54.jpeg
