2.2.4 Module à interrupteur Reed

Introduction

Dans ce projet, nous allons apprendre à connaître l’interrupteur Reed, qui est un interrupteur électrique fonctionnant par le biais d’un champ magnétique appliqué.

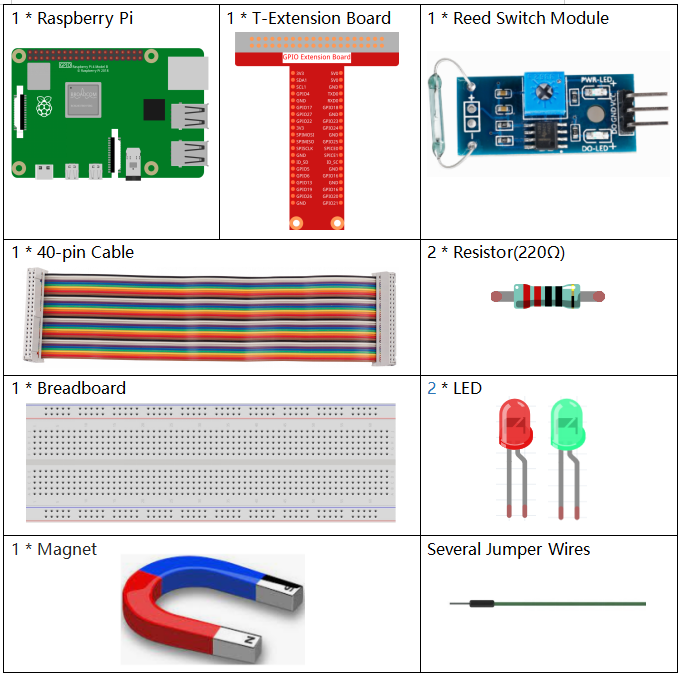

Composants nécessaires

Dans ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit Raphael	337	Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DU COMPOSANT	LIEN D’ACHAT
Carte d’extension GPIO	ACHETER
Plaque d’expérimentation (Breadboard)	ACHETER
Fils de Liaison	ACHETER
Résistance	ACHETER
LED	ACHETER
Module Interrupteur à Lame Relevable	ACHETER

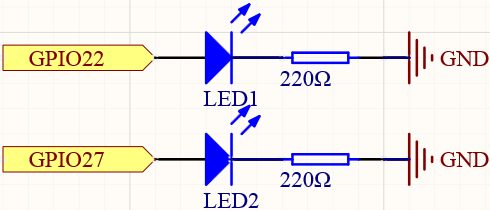

Schéma

Nom T-Board	physique	wiringPi	BCM
GPIO17	Pin 11	0	17
GPIO27	Pin 13	2	27
GPIO22	Pin 15	3	22

Procédures expérimentales

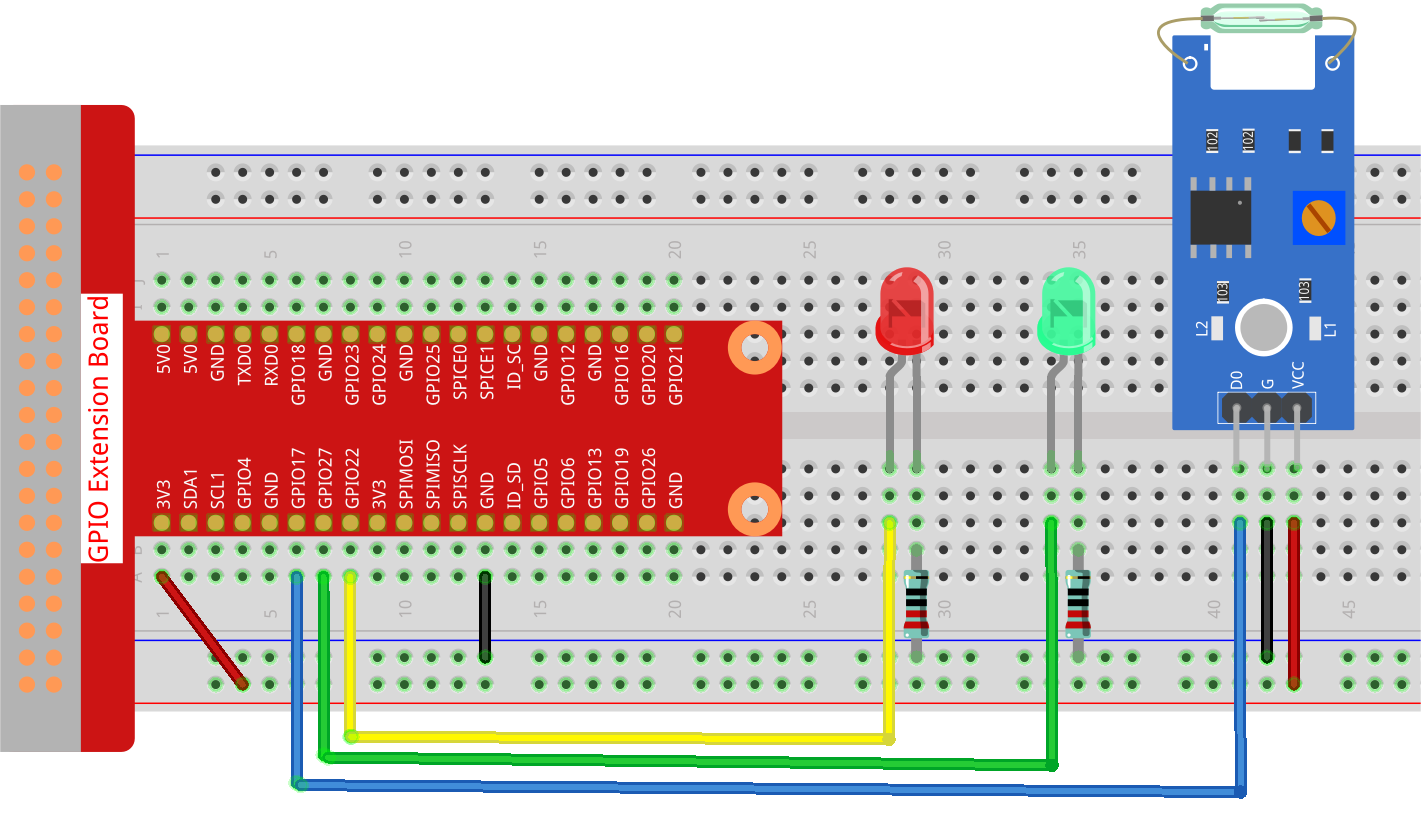

Étape 1 : Construisez le circuit.

Étape 2 : Changez de répertoire.

cd ~/raphael-kit/python-pi5

Étape 3 : Exécutez.

sudo python3 2.2.4_ReedSwitch_zero.py

La LED verte s’allume lorsque le code est exécuté. Si un aimant est placé près du module à interrupteur Reed, la LED rouge s’allume ; retirez l’aimant et la LED verte se rallume.

Avertissement

Si vous recevez le message d’erreur RuntimeError: Cannot determine SOC peripheral base address, veuillez consulter Si « gpiozero » ne fonctionne pas.

Code

Note

Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci-dessous. Mais avant cela, vous devez vous rendre au chemin du code source comme raphael-kit/python-pi5. Après avoir modifié le code, vous pouvez l’exécuter directement pour voir l’effet.

#!/usr/bin/env python3
from gpiozero import LED, Button

# Initialize the reed switch and LEDs using GPIO Zero
reed_switch = Button(17, pull_up=True)  # Reed switch on GPIO 17, using an internal pull-up resistor
green_led = LED(27)                     # Green LED connected to GPIO pin 27
red_led = LED(22)                       # Red LED connected to GPIO pin 22

def update_leds():
    """
    Update the state of the LEDs based on the reed switch.
    Turns the red LED on and green LED off when the reed switch is pressed, and vice versa.
    """
    if reed_switch.is_pressed:
        green_led.off()          # Turn off the green LED
        red_led.on()             # Turn on the red LED
    else:
        green_led.on()           # Turn on the green LED
        red_led.off()            # Turn off the red LED

try:
    green_led.on()               # Turn on the green LED at the start
    while True:
        # Set the callback functions for reed switch state changes
        reed_switch.when_pressed = update_leds   # Callback when the switch is pressed
        reed_switch.when_released = update_leds  # Callback when the switch is released

except KeyboardInterrupt:
    # Clean up resources and exit on Ctrl+C
    green_led.off()
    red_led.off()
    pass

Explication du code

1. Cette ligne spécifie que le script doit être exécuté en utilisant Python 3. Elle importe les classes LED et Button (utilisées pour l’interrupteur Reed) de la bibliothèque gpiozero.

   #!/usr/bin/env python3
   from gpiozero import LED, Button


2. Initialise l’interrupteur Reed sur la broche GPIO 17 avec une résistance pull-up interne. Initialise également deux LED connectées aux broches GPIO 27 et 22.

   # Initialize the reed switch and LEDs using GPIO Zero
   reed_switch = Button(17, pull_up=True)  # Reed switch on GPIO 17, using an internal pull-up resistor
   green_led = LED(27)                     # Green LED connected to GPIO pin 27
   red_led = LED(22)                       # Red LED connected to GPIO pin 22


3. Définit la fonction update_leds, qui met à jour l’état des LED en fonction de l’état de l’interrupteur Reed. La LED rouge s’allume et la LED verte s’éteint lorsque l’interrupteur est pressé, et l’inverse lorsqu’il est relâché.

   def update_leds():
       if reed_switch.is_pressed:
           green_led.off()          # Turn off the green LED
           red_led.on()             # Turn on the red LED
       else:
           green_led.on()           # Turn on the green LED
           red_led.off()            # Turn off the red LED


4. Définit l’état initial de la LED verte à allumé. La boucle principale assigne la fonction update_leds comme callbacks pour les événements when_pressed et when_released de l’interrupteur Reed. Inclut une gestion des exceptions pour KeyboardInterrupt afin de nettoyer et quitter le programme proprement.

   try:
       green_led.on()               # Turn on the green LED at the start
       while True:
           # Set the callback functions for reed switch state changes
           reed_switch.when_pressed = update_leds   # Callback when the switch is pressed
           reed_switch.when_released = update_leds  # Callback when the switch is released

   except KeyboardInterrupt:
       # Clean up resources and exit on Ctrl+C
       green_led.off()
       red_led.off()
       pass
