1.1.7 I2C LCD1602

Introducción

LCD1602 es una pantalla de cristal líquido de tipo carácter, que puede mostrar 32 (16*2) caracteres al mismo tiempo.

Componentes Necesarios

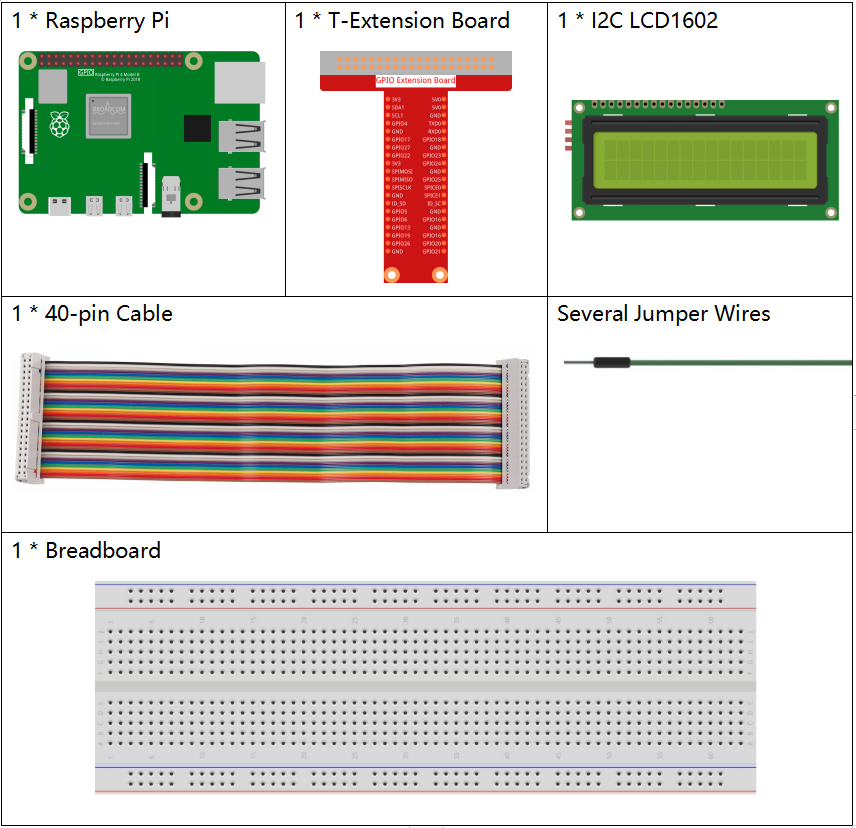

En este proyecto, necesitamos los siguientes componentes.

../_images/1.1.7_i2c_lcd_list.png

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre

ARTÍCULOS EN ESTE KIT

ENLACE

Kit Raphael

337

Raphael Kit

También puedes comprarlos por separado en los siguientes enlaces.

INTRODUCCIÓN DE COMPONENTES

ENLACE DE COMPRA

Placa de Extensión GPIO

COMPRAR

Protoboard

COMPRAR

Cables de Puente

COMPRAR

I2C LCD1602

COMPRAR

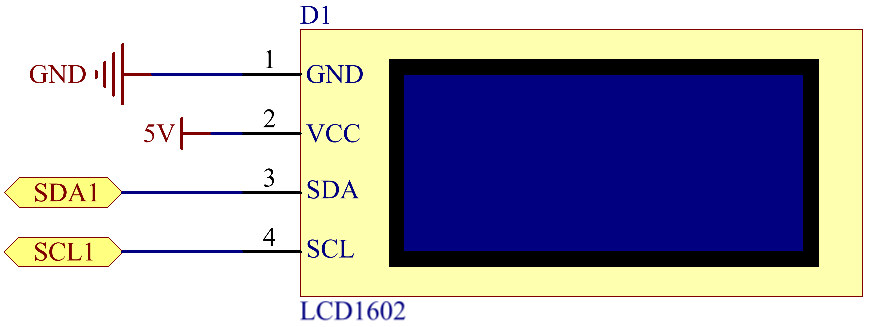

Diagrama Esquemático

T-Board Nombre

física

SDA1

Pin 3

SCL1

Pin 5
../_images/1.1.7_i2c_lcd_schematic.png

Procedimientos Experimentales

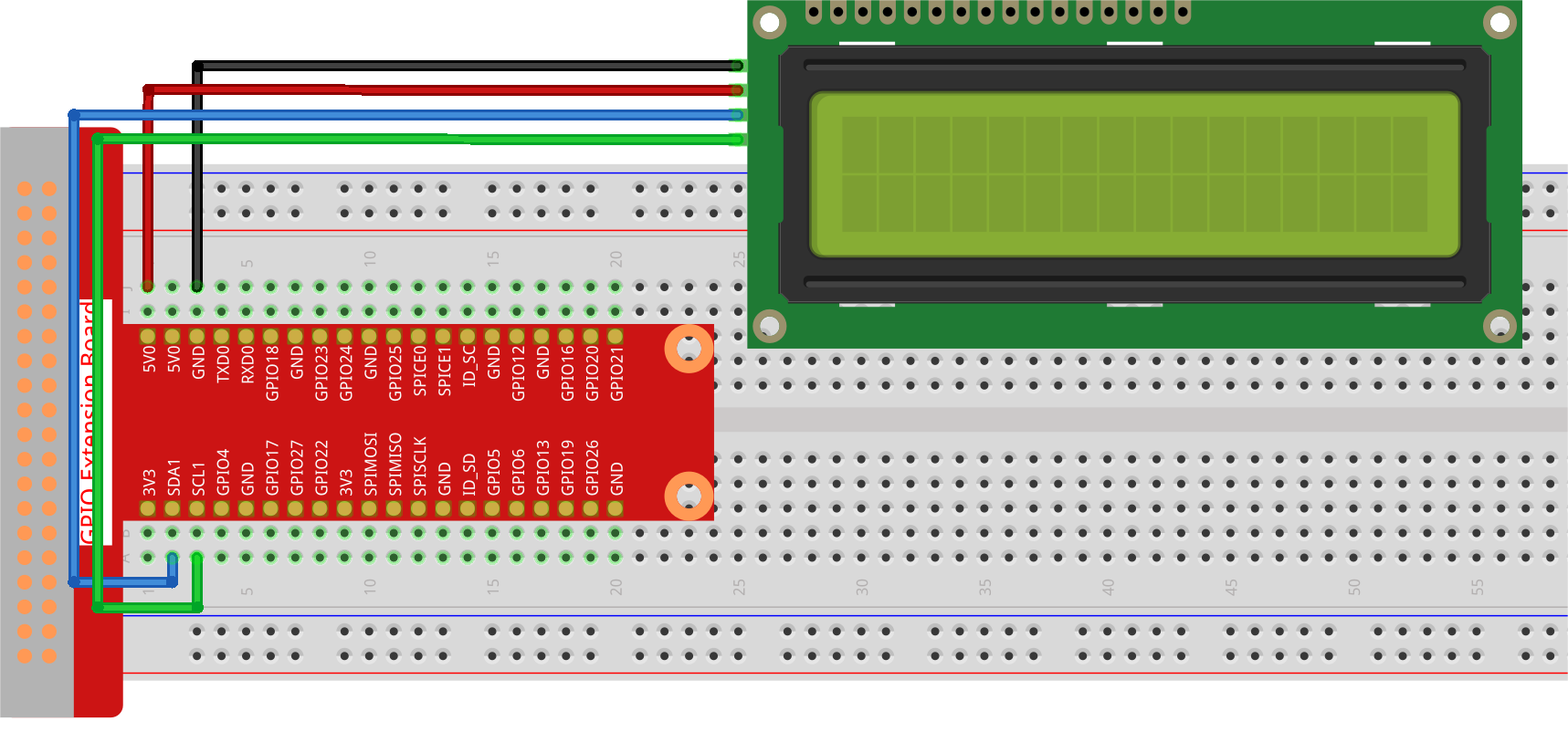

Paso 1: Montar el circuito.

../_images/1.1.7_i2c_lcd1602_circuit.png

Paso 2: Configurar I2C (ver Configuración de I²C. Si ya has configurado I2C, omite este paso.)

Paso 3: Cambiar de directorio.

cd ~/raphael-kit/python-pi5

Paso 4: Ejecutar.

sudo python3 1.1.7_Lcd1602_zero.py

Después de ejecutar el código, podrás ver Greetings!, From SunFounder en la pantalla LCD.

Nota

  • Si obtienes el error FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', necesitas consultar Configuración de I²C para habilitar el I2C.

  • Si obtienes el error ModuleNotFoundError: No module named 'smbus2', por favor ejecuta sudo apt install python3-smbus2.

  • Si aparece el error OSError: [Errno 121] Remote I/O error, significa que el módulo está mal conectado o está dañado.

  • Si el código y el cableado están bien, pero la pantalla LCD aún no muestra contenido, puedes girar el potenciómetro en la parte posterior para aumentar el contraste.

Advertencia

Si recibe el mensaje de error RuntimeError: Cannot determine SOC peripheral base address, consulte Si «gpiozero» no funciona.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes de eso, necesitas ir a la ruta del código fuente como raphael-kit/python-pi5. Después de modificar el código, puedes ejecutarlo directamente para ver el efecto.

#!/usr/bin/env python3
import LCD1602  # Import module for interfacing with LCD1602
import time     # Import module for timing functions

def setup():
    # Initialize LCD with I2C address 0x27 and enable backlight
    LCD1602.init(0x27, 1)
    # Display the message 'Greetings!' at the top-left corner (row 0, column 0)
    LCD1602.write(0, 0, 'Greetings!')
    # Display the message 'From SunFounder' on the second line (row 1, column 1)
    LCD1602.write(1, 1, 'From SunFounder')
    time.sleep(2)  # Display messages for 2 seconds

try:
    setup()  # Run the setup function to initialize the LCD and display messages

except KeyboardInterrupt:
    # Clear the LCD display if a keyboard interruption (e.g., Ctrl+C) occurs
    LCD1602.clear()
    pass  # Proceed with no further action

Explicación del Código

  1. Este archivo es un archivo de código abierto para controlar el I2C LCD1602. Nos permite usar fácilmente el I2C LCD1602.

    import LCD1602  # Import module for interfacing with LCD1602

  2. La función inicializa el sistema I2C con el símbolo del dispositivo designado. El primer parámetro es la dirección del dispositivo I2C, que se puede detectar a través del comando i2cdetect (ver Apéndice para más detalles). La dirección del I2C LCD1602 generalmente es 0x27.

    # Initialize LCD with I2C address 0x27 and enable backlight
LCD1602.init(0x27, 1)

  3. LCD1602.write se usa para mostrar mensajes en la LCD. Los primeros dos parámetros son posiciones de fila y columna, y el tercero es el mensaje. Ahora puedes ver «Greetings! From SunFounder» mostrado en la LCD.

    # Display the message 'Greetings!' at the top-left corner (row 0, column 0)
LCD1602.write(0, 0, 'Greetings!')
# Display the message 'From SunFounder' on the second line (row 1, column 1)
LCD1602.write(1, 1, 'From SunFounder')
