1.1.2 LED RGB

Introducción

En este proyecto, controlaremos un LED RGB para que parpadee en varios colores.

Componentes requeridos

En este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre	ELEMENTOS EN ESTE KIT	ENLACE
Kit Raphael	337	Raphael Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DE COMPONENTES	ENLACE DE COMPRA
Placa de Extensión GPIO	COMPRAR
Protoboard	COMPRAR
Cables de Puente	COMPRAR
Resistor	COMPRAR
LED RGB	COMPRAR

Diagrama esquemático

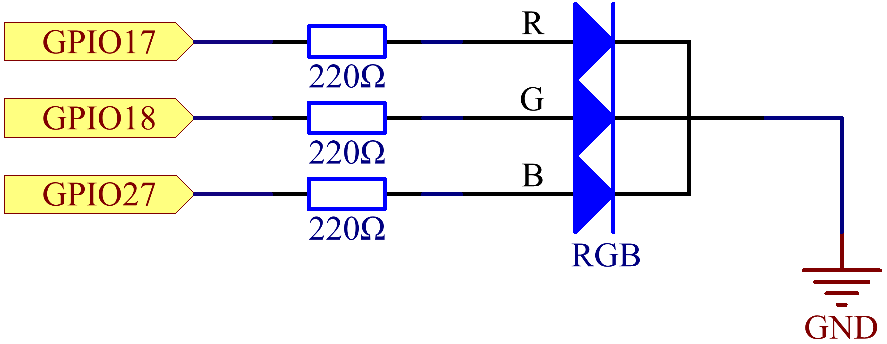

Después de conectar los pines de R, G y B a una resistencia limitadora de corriente, conéctalos a los GPIO17, GPIO18 y GPIO27 respectivamente. El pin más largo (GND) del LED se conecta al GND de la Raspberry Pi. Cuando los tres pines reciben diferentes valores PWM, el LED RGB mostrará diferentes colores.

Nombre T-Board	Física	BCM
GPIO17	Pin 11	17
GPIO18	Pin 12	18
GPIO27	Pin 13	27

Procedimientos experimentales

Paso 1: Monta el circuito.

Paso 2: Abre el archivo de código.

cd ~/raphael-kit/python-pi5

Paso 3: Ejecuta el código.

sudo python3 1.1.2_rgbLed_zero.py

Después de ejecutar el código, verás que el LED RGB muestra rojo, verde, azul, amarillo, rosa y cian.

Advertencia

Si recibe el mensaje de error RuntimeError: Cannot determine SOC peripheral base address, consulte Si «gpiozero» no funciona.

Código

Nota

Puedes Modificar/Restablecer/Copiar/Ejecutar/Detener el código a continuación. Pero antes de eso, necesitas ir a la ruta de origen del código como raphael-kit/python-pi5. Después de modificar el código, puedes ejecutarlo directamente para ver el efecto.

#!/usr/bin/env python3
from gpiozero import RGBLED
from time import sleep

# Define a list of colors for the RGB LED in RGB format (Red, Green, Blue).
# Each color component ranges from 0 (off) to 1 (full intensity).
COLORS = [(1, 0, 0), (0, 1, 0), (0, 0, 1), (1, 1, 0), (1, 0, 1), (0, 1, 1)]

# Initialize an RGB LED. Connect the red component to GPIO 17, green to GPIO 18, and blue to GPIO 27.
rgb_led = RGBLED(red=17, green=18, blue=27)

try:
    # Continuously cycle through the defined colors.
    while True:
        for color in COLORS:
            # Set the RGB LED to the current color.
            rgb_led.color = color
            # Output the current color to the console.
            print(f"Color set to: {color}")
            # Wait for 1 second before switching to the next color.
            sleep(1)

except KeyboardInterrupt:
    # Handle a KeyboardInterrupt (Ctrl+C) to exit the loop gracefully.
    # GPIO cleanup will be managed automatically by GPIO Zero on script termination.
    pass

Explicación del Código

Esto importa la clase RGBLED de la biblioteca gpiozero para controlar un LED RGB, y la biblioteca time para implementar retardos en el código.

#!/usr/bin/env python3
from gpiozero import RGBLED
from time import sleep

# Define a list of colors for the RGB LED in RGB format (Red, Green, Blue).
# Each color component ranges from 0 (off) to 1 (full intensity).

La lista COLORES contiene tuplas que representan diferentes colores en formato RGB. Al asignar diferentes valores de Modulación por Ancho de Pulso (PWM) a cada uno de los pines R, G y B a través del atributo rgb_led.color, el LED puede producir una variedad de colores. Los valores PWM varían de 0 a 1, donde 0 representa ninguna intensidad (apagado) y 1 representa la intensidad total para cada componente de color.
Por ejemplo, configurando rgb_led.color = (1, 0, 0) se enciende el LED en rojo, ya que establece la intensidad total para el componente rojo mientras mantiene apagados el verde y el azul. De manera similar, combinaciones variadas de estos valores resultan en diferentes colores. Esta técnica de mezcla de colores a través de PWM permite la creación de una amplia gama de colores en el LED RGB.
```
COLORS = [(1, 0, 0), (0, 1, 0), (0, 0, 1), (1, 1, 0), (1, 0, 1), (0, 1, 1)]
```

Un LED RGB se inicializa con sus componentes rojo, verde y azul conectados a los pines GPIO 17, 18 y 27, respectivamente.

# Initialize an RGB LED. Connect the red component to GPIO 17, green to GPIO 18, and blue to GPIO 27.
rgb_led = RGBLED(red=17, green=18, blue=27)

El bucle while True: cicla continuamente a través de los colores definidos en COLORES. Para cada color, rgb_led.color = color establece el LED en ese color, y sleep(1) pausa durante 1 segundo.

try:
    # Continuously cycle through the defined colors.
    while True:
        for color in COLORS:
            # Set the RGB LED to the current color.
            rgb_led.color = color
            # Output the current color to the console.
            print(f"Color set to: {color}")
            # Wait for 1 second before switching to the next color.
            sleep(1)

Esta sección maneja de manera ordenada una KeyboardInterrupt (como presionar Ctrl+C). La declaración pass se utiliza como un marcador de posición para indicar que no se toma ninguna acción específica en caso de interrupción, ya que GPIO Zero maneja la limpieza de los GPIO automáticamente.
```
except KeyboardInterrupt:
    # Handle a KeyboardInterrupt (Ctrl+C) to exit the loop gracefully.
    # GPIO cleanup will be managed automatically by GPIO Zero on script termination.
    pass
```
