2.1.4 Schiebeschalter

Einleitung

In diesem Projekt lernen wir, wie man einen Schiebeschalter verwendet. Normalerweise wird der Schiebeschalter auf der PCB als Ein-/Ausschalter gelötet, aber hier müssen wir ihn in das Steckbrett einsetzen, sodass er möglicherweise nicht fest sitzt. Wir verwenden ihn auf dem Steckbrett, um seine Funktion zu demonstrieren.

Benötigte Komponenten

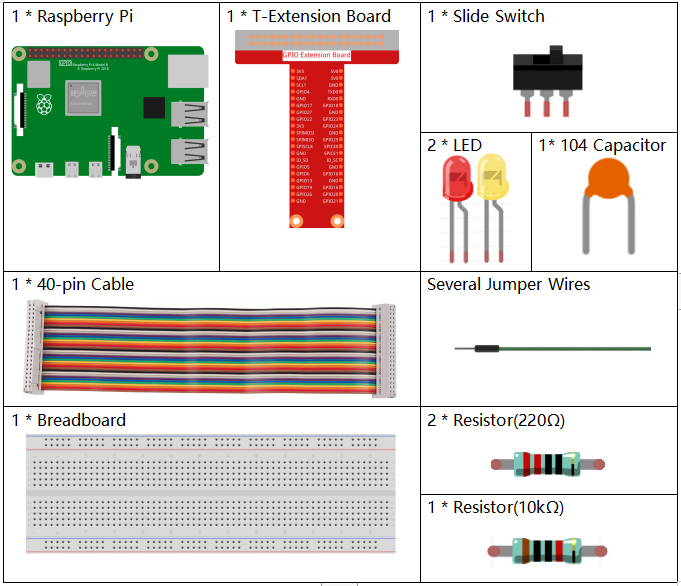

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name	IN DIESEM KIT ENTHALTENE TEILE	LINK
Raphael Kit	337	Raphael Kit

Sie können sie auch separat über die unten stehenden Links kaufen.

KOMPONENTENVORSTELLUNG	KAUF-LINK
GPIO Extension Board	KAUFEN
Steckbrett	KAUFEN
Jumper-Kabel	KAUFEN
Widerstand	KAUFEN
LED	KAUFEN
Schiebeschalter	KAUFEN
Kondensator	KAUFEN

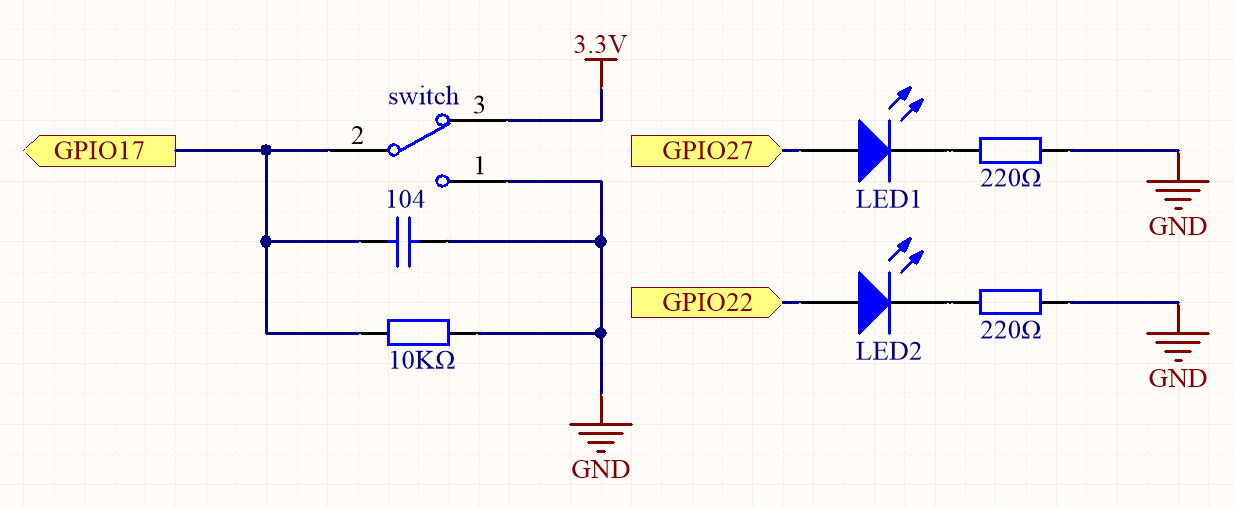

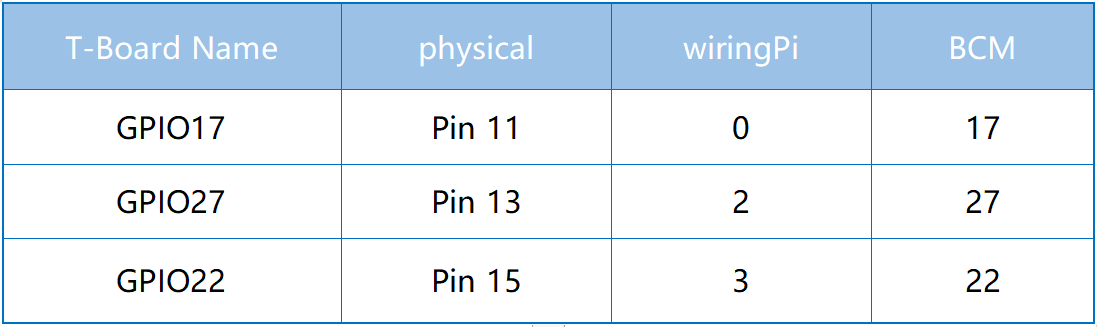

Schaltplan

Verbinden Sie den mittleren Pin des Schiebeschalters mit GPIO17 und zwei LEDs jeweils mit den Pins GPIO22 und GPIO27. Wenn Sie den Schieber betätigen, können Sie sehen, wie die beiden LEDs abwechselnd aufleuchten.

Experimentelle Verfahren

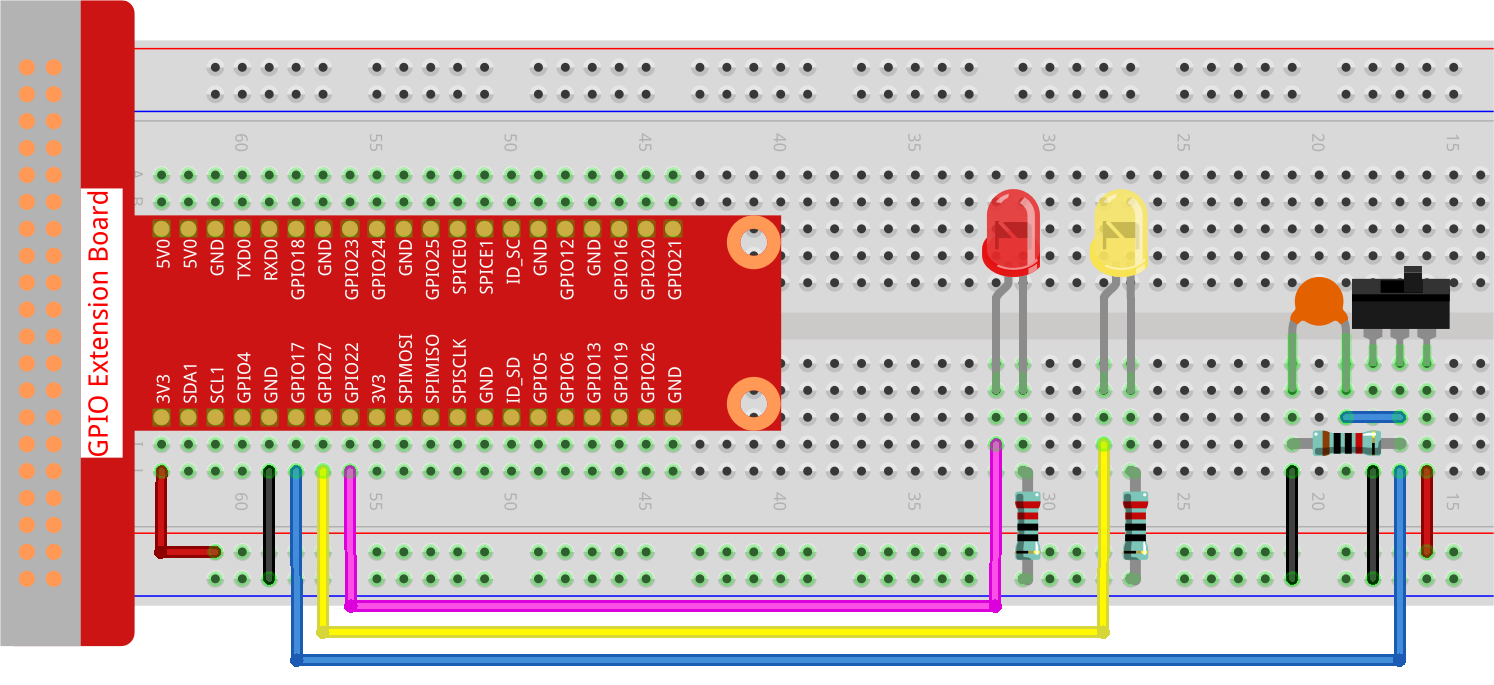

Schritt 1: Bauen Sie den Schaltkreis auf.

Schritt 2: Wechseln Sie in den Ordner des Codes.

cd ~/raphael-kit/python-pi5

Schritt 3: Führen Sie den Code aus.

sudo python3 2.1.4_Slider_zero.py

Während der Code läuft, verbinden Sie den Schalter mit der linken Seite, dann leuchtet die gelbe LED auf; nach rechts, schaltet sich die rote LED ein.

Warnung

Wenn die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address angezeigt wird, lesen Sie bitte If gpiozero doesn’t work.

Code

Bemerkung

Sie können den unten stehenden Code modifizieren/zurücksetzen/kopieren/ausführen/stoppen. Aber zuvor müssen Sie zum Quellcodepfad wie raphael-kit/python-pi5 gehen. Nachdem Sie den Code modifiziert haben, können Sie ihn direkt ausführen, um den Effekt zu sehen.

#!/usr/bin/env python3
from gpiozero import LED, Button  # Import LED and Button classes for GPIO control
from time import sleep  # Import sleep function for adding delays

# Initialize the micro switch on GPIO pin 17 with the pull-up resistor disabled
micro_switch = Button(17, pull_up=False)
# Initialize LED1 on GPIO pin 22
led1 = LED(22)
# Initialize LED2 on GPIO pin 27
led2 = LED(27)

try:
    # Main loop to control LED states based on the micro switch's state
    while True:
        if micro_switch.is_pressed:  # Check if the micro switch is pressed
            print('    LED1 ON    ')  # Print status message
            led1.on()   # Turn on LED1
            led2.off()  # Turn off LED2
        else:  # If the micro switch is not pressed
            print('    LED2 ON    ')  # Print status message
            led1.off()  # Turn off LED1
            led2.on()   # Turn on LED2

        sleep(0.5)  # Wait for 0.5 seconds before rechecking the switch state

except KeyboardInterrupt:
    # Handle a keyboard interrupt (Ctrl+C) for a clean exit from the loop
    pass

Code-Erklärung

1. Diese Zeile legt fest, dass das Skript mit Python 3 ausgeführt wird. Sie importiert LED und Button aus gpiozero zur Steuerung von GPIO-Geräten und sleep aus time für Verzögerungen.

   #!/usr/bin/env python3
   from gpiozero import LED, Button  # Import LED and Button classes for GPIO control
   from time import sleep  # Import sleep function for adding delays


2. Initialisiert einen Mikroschalter, der mit dem GPIO-Pin 17 verbunden ist, mit deaktiviertem Pull-Up-Widerstand und zwei LEDs, die mit den GPIO-Pins 22 und 27 verbunden sind.

   # Initialize the micro switch on GPIO pin 17 with the pull-up resistor disabled
   micro_switch = Button(17, pull_up=False)
   # Initialize LED1 on GPIO pin 22
   led1 = LED(22)
   # Initialize LED2 on GPIO pin 27
   led2 = LED(27)


3. Die Hauptschleife überprüft den Zustand des Mikroschalters. Wenn gedrückt, leuchtet LED1 und LED2 geht aus; wenn nicht gedrückt, geht LED1 aus und LED2 leuchtet. Die Schleife wiederholt sich alle 0,5 Sekunden. Fängt eine Tastaturunterbrechung (wie Strg+C) ab, um das Skript anmutig zu beenden.

   try:
   # Main loop to control LED states based on the micro switch's state
   while True:
       if micro_switch.is_pressed:  # Check if the micro switch is pressed
           print('    LED1 ON    ')  # Print status message
           led1.on()   # Turn on LED1
           led2.off()  # Turn off LED2
       else:  # If the micro switch is not pressed
           print('    LED2 ON    ')  # Print status message
           led1.off()  # Turn off LED1
           led2.on()   # Turn on LED2

       sleep(0.5)  # Wait for 0.5 seconds before rechecking the switch state

   except KeyboardInterrupt:
       # Handle a keyboard interrupt (Ctrl+C) for a clean exit from the loop
       pass
