1.1.5 4-stellige 7-Segment-Anzeige
Einführung
Kommen Sie und versuchen Sie mit mir, die 4-stellige 7-Segment-Anzeige zu steuern.
Benötigte Komponenten
Für dieses Projekt benötigen wir die folgenden Komponenten.
Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:
Name |
INHALT DES KITS |
LINK |
|---|---|---|
Raphael Kit |
337 |
Sie können sie auch separat über die untenstehenden Links kaufen.
KOMPONENTENVORSTELLUNG |
KAUF-LINK |
|---|---|
- |
|

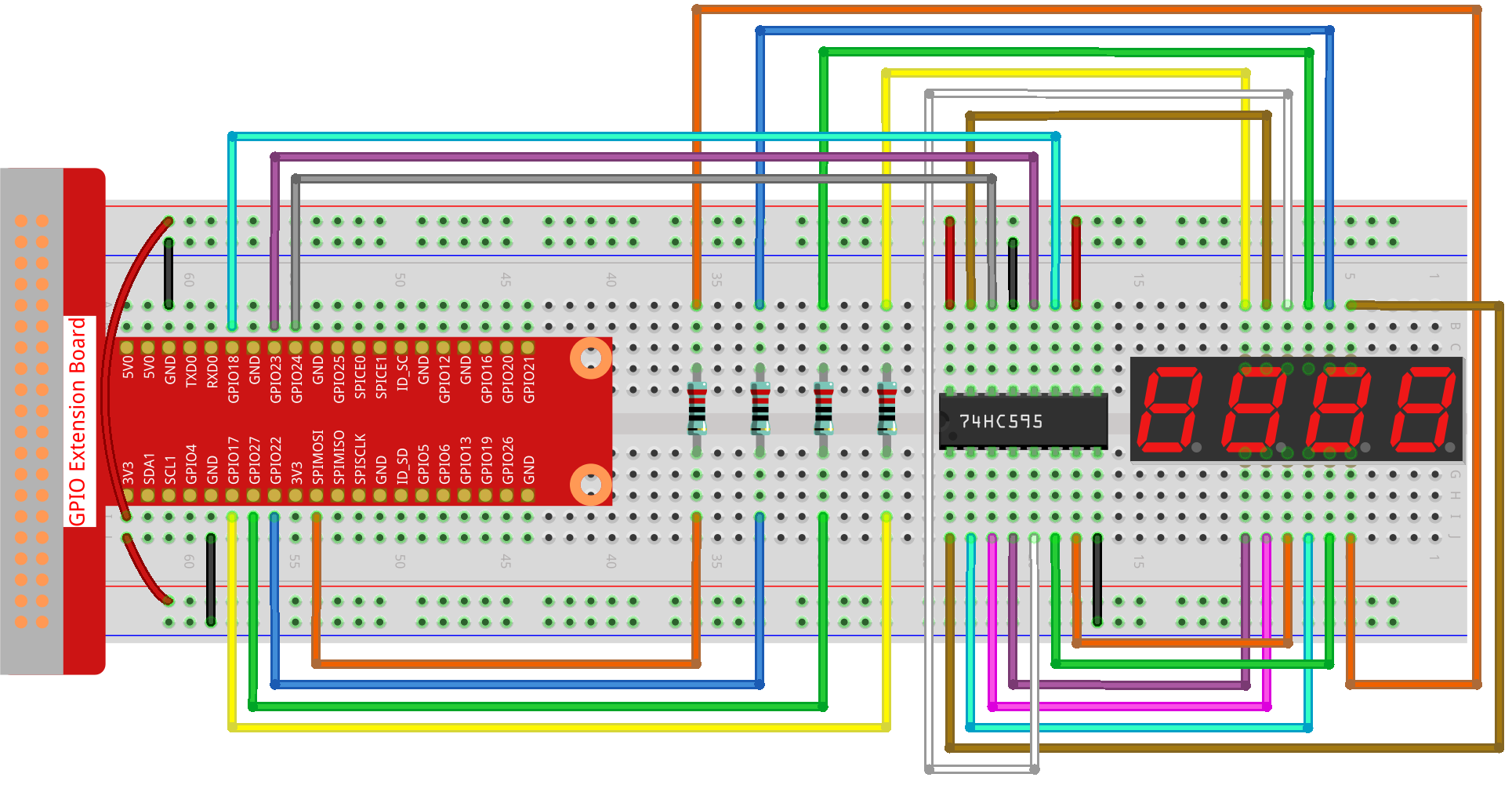

Schaltplan
T-Board Name |
physical |
BCM |
GPIO17 |
Pin 11 |
17 |
GPIO27 |
Pin 13 |
27 |
GPIO22 |
Pin 15 |
22 |
SPIMOSI |
Pin 19 |
10 |
GPIO18 |
Pin 12 |
18 |
GPIO23 |
Pin 16 |
23 |
GPIO24 |
Pin 18 |
24 |
Experimentelle Verfahren
Schritt 1: Baue den Schaltkreis.
Schritt 2: Wechseln Sie in den Ordner des Codes.
cd ~/raphael-kit/python-pi5
Schritt 3: Führen Sie die ausführbare Datei aus.
sudo python3 1.1.5_4-Digit_zero.py
Nachdem der Code ausgeführt wurde, nimmt das Programm eine Zählung vor, die jede Sekunde um 1 erhöht, und die 4-stellige Anzeige zeigt die Zählung an.
Warnung
Wenn die Fehlermeldung RuntimeError: Cannot determine SOC peripheral base address angezeigt wird, lesen Sie bitte If gpiozero doesn’t work.
Code
Bemerkung
Sie können den untenstehenden Code modifizieren/zurücksetzen/kopieren/ausführen/stoppen. Aber zuvor müssen Sie zum Quellcodepfad wie raphael-kit/python-pi5 gehen. Nachdem Sie den Code modifiziert haben, können Sie ihn direkt ausführen, um den Effekt zu sehen.
#!/usr/bin/env python3
from gpiozero import OutputDevice
import time
import threading
# Define GPIO pins for the 74HC595 shift register
SDI = OutputDevice(24) # Serial Data Input
RCLK = OutputDevice(23) # Register Clock
SRCLK = OutputDevice(18) # Shift Register Clock
# Define GPIO pins for digit selection on the 7-segment display
placePin = [OutputDevice(pin) for pin in (10, 22, 27, 17)]
# Define segment codes for numbers 0-9 for the 7-segment display
number = (0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90)
counter = 0 # Initialize counter for display
timer1 = 0 # Initialize timer for counter increment
def clearDisplay():
""" Clear the 7-segment display. """
for _ in range(8):
SDI.on()
SRCLK.on()
SRCLK.off()
RCLK.on()
RCLK.off()
def hc595_shift(data):
""" Shift a byte of data to the 74HC595 shift register. """
for i in range(8):
SDI.value = 0x80 & (data << i) # Set SDI high/low based on data bit
SRCLK.on() # Pulse the Shift Register Clock
SRCLK.off()
RCLK.on() # Latch data on the output by pulsing Register Clock
RCLK.off()
def pickDigit(digit):
""" Select a digit for display on the 7-segment display. """
for pin in placePin:
pin.off() # Turn off all digit selection pins
placePin[digit].on() # Turn on the selected digit
def timer():
""" Timer function to increment the counter every second. """
global counter, timer1
timer1 = threading.Timer(1.0, timer) # Reset timer for next increment
timer1.start()
counter += 1 # Increment counter
print("%d" % counter) # Print current counter value
def setup():
""" Setup initial state and start the timer. """
global timer1
timer1 = threading.Timer(1.0, timer) # Initialize and start the timer
timer1.start()
def loop():
""" Main loop to update the 7-segment display with counter value. """
global counter
while True:
for i in range(4): # Loop through each digit
clearDisplay() # Clear display before setting new digit
pickDigit(i) # Select digit for display
# Choose the digit of counter to display
digit = (counter // (10 ** i)) % 10
hc595_shift(number[digit]) # Shift digit value to 74HC595
time.sleep(0.001) # Short delay for display stability
def destroy():
""" Cleanup GPIO resources and stop timer on exit. """
global timer1
timer1.cancel() # Stop the timer
for device in [SDI, RCLK, SRCLK] + placePin:
device.close() # Close GPIO devices
try:
setup() # Initialize the setup
while True:
loop() # Start the main loop
except KeyboardInterrupt:
# Handle script interruption (e.g., Ctrl+C)
destroy() # Cleanup resources on exit
Code-Erklärung
Diese vier Pins steuern die gemeinsamen Anodenpins der vierstelligen 7-Segment-Anzeigen.
# Define GPIO pins for digit selection on the 7-segment display placePin = [OutputDevice(pin) for pin in (10, 22, 27, 17)]
Ein Segmentcode-Array von 0 bis 9 in Hexadezimal (gemeinsame Anode).
# Define segment codes for numbers 0-9 for the 7-segment display number = (0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90)
Initialisiert einen Timer, der jede Sekunde die Funktion
timerauslöst. Dies richtet die wiederkehrende Zählererhöhung ein.def setup(): """ Setup initial state and start the timer. """ global timer1 timer1 = threading.Timer(1.0, timer) # Initialize and start the timer timer1.start()
Nachdem der Timer 1,0 s erreicht hat, wird die Timer-Funktion aufgerufen; 1 zum Zähler addieren, und der Timer wird erneut verwendet, um sich selbst jede Sekunde wiederholt auszuführen.
def timer(): """ Timer function to increment the counter every second. """ global counter, timer1 timer1 = threading.Timer(1.0, timer) # Reset timer for next increment timer1.start() counter += 1 # Increment counter print("%d" % counter) # Print current counter value
Verschiebt ein Byte Daten in das 74HC595-Schieberegister, um die Anzeigesegmente zu steuern.
def hc595_shift(data): """ Shift a byte of data to the 74HC595 shift register. """ for i in range(8): SDI.value = 0x80 & (data << i) # Set SDI high/low based on data bit SRCLK.on() # Pulse the Shift Register Clock SRCLK.off() RCLK.on() # Latch data on the output by pulsing Register Clock RCLK.off()
Aktualisiert kontinuierlich die Anzeige mit dem aktuellen Zählerwert, indem jede Ziffer sequenziell angezeigt wird.
def loop(): """ Main loop to update the 7-segment display with counter value. """ global counter while True: for i in range(4): # Loop through each digit clearDisplay() # Clear display before setting new digit pickDigit(i) # Select digit for display digit = (counter // (10 ** i)) % 10 hc595_shift(number[digit]) # Shift digit value to 74HC595 time.sleep(0.001) # Short delay for display stability
Löscht die 7-Segment-Anzeige, indem alle Segmente ausgeschaltet werden, bevor die nächste Ziffer angezeigt wird.
def clearDisplay(): """ Clear the 7-segment display. """ for _ in range(8): SDI.on() SRCLK.on() SRCLK.off() RCLK.on() RCLK.off()
Wählt aus, welche Ziffer der 7-Segment-Anzeige aktiviert werden soll. Jede Ziffer wird von einem separaten GPIO-Pin gesteuert.
def pickDigit(digit): """ Select a digit for display on the 7-segment display. """ for pin in placePin: pin.off() # Turn off all digit selection pins placePin[digit].on() # Turn on the selected digit
Gibt die GPIO-Ressourcen ordnungsgemäß frei und stoppt den Timer, wenn das Programm unterbrochen wird.
except KeyboardInterrupt: # Handle script interruption (e.g., Ctrl+C) destroy() # Cleanup resources on exit
