2.1.4 Schiebeschalter

Einführung

In diesem Projekt lernen wir, wie man einen Schiebeschalter verwendet. Üblicherweise wird der Schiebeschalter auf einer PCB als Ein/Aus-Schalter gelötet. Hier müssen wir ihn jedoch in das Steckbrett einsetzen, weshalb er möglicherweise nicht fest sitzt. Wir verwenden ihn auf dem Steckbrett, um seine Funktion zu demonstrieren.

Benötigte Komponenten

Für dieses Projekt benötigen wir folgende Komponenten:

../_images/list_2.1.2_slide_switch.png

Es ist definitiv praktisch, ein gesamtes Set zu kaufen. Hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

Raphael Kit

337

Raphael Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENVORSTELLUNG

KAUF-LINK

GPIO Extension Board

KAUFEN

Steckbrett

KAUFEN

Jumper-Kabel

KAUFEN

Widerstand

KAUFEN

LED

KAUFEN

Schiebeschalter

KAUFEN

Kondensator

KAUFEN

Schaltplan

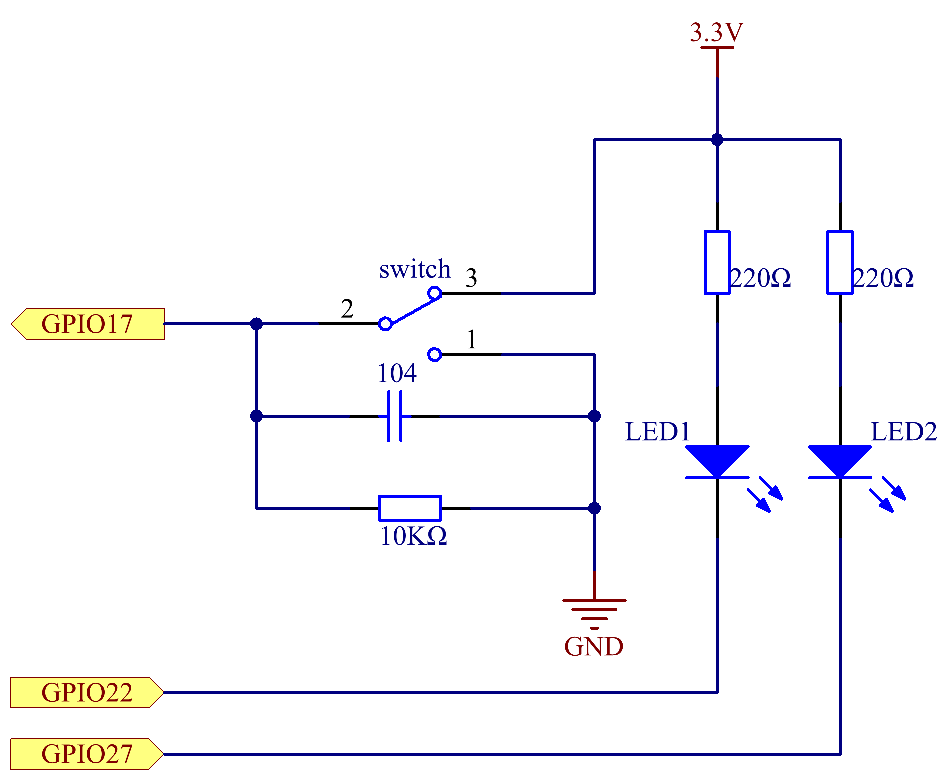

Verbinden Sie den mittleren Pin des Schiebeschalters mit GPIO17 und zwei LEDs jeweils mit den Pins GPIO22 und GPIO27. Wenn Sie den Schalter betätigen, leuchten die beiden LEDs abwechselnd auf.

../_images/image305.png ../_images/image306.png

Experimentelle Verfahren

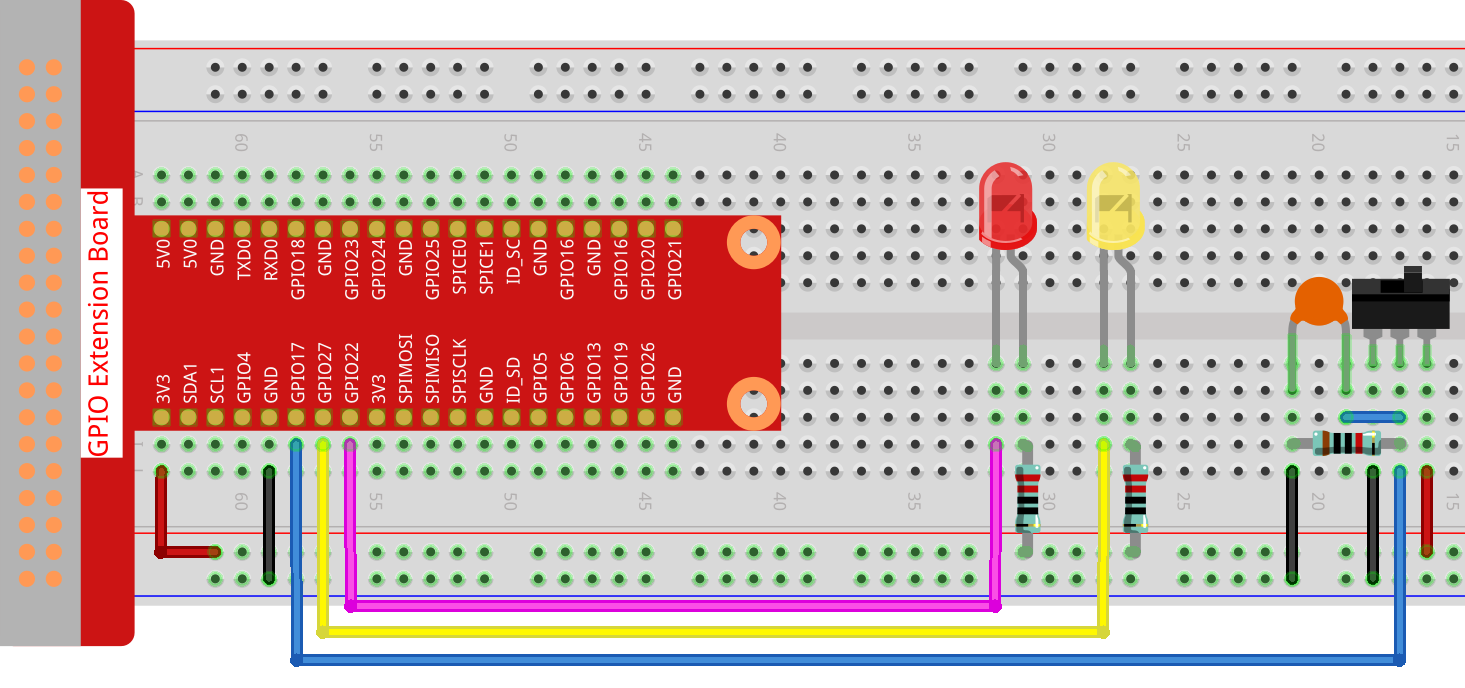

Schritt 1: Bauen Sie den Schaltkreis.

../_images/image161.png

Schritt 2: Wechseln Sie in den Ordner des Codes.

cd ~/raphael-kit/nodejs/

Schritt 3: Führen Sie den Code aus.

sudo node slide_switch.js

Während der Code läuft, verbinden Sie den Schalter mit der linken Seite, dann leuchtet die gelbe LED; zur rechten Seite leuchtet die rote LED.

Code

const Gpio = require('pigpio').Gpio;

const led1 = new Gpio(22, {mode: Gpio.OUTPUT});
const led2 = new Gpio(27, {mode: Gpio.OUTPUT});

const slideSwitch = new Gpio(17, {
    mode: Gpio.INPUT,
    pullUpDown: Gpio.PUD_DOWN,
    edge: Gpio.EITHER_EDGE
});

slideSwitch.on('interrupt', (level) => {
    led1.digitalWrite(level);
    led2.digitalWrite(!level);
});

Code Erklärung

const Gpio = require('pigpio').Gpio;

const led1 = new Gpio(22, {mode: Gpio.OUTPUT});
const led2 = new Gpio(27, {mode: Gpio.OUTPUT});

const slideSwitch = new Gpio(17, {
    mode: Gpio.INPUT,
    pullUpDown: Gpio.PUD_DOWN,
    edge: Gpio.EITHER_EDGE
});

Das Modul „pigpio“ wird importiert und drei Objekte led1, led2 und slideSwitch erstellt. Das Ein- und Ausschalten von led1 und led2 wird durch Ablesen des Pegels des slideSwitch IO-Ports gesteuert.

slideSwitch.on('interrupt', (level) => {
    led1.digitalWrite(level);
    led2.digitalWrite(!level);
});

Wenn sich der abgelesene Pegel des slideSwitch IO-Ports ändert, wird der gleiche Pegel an led1 und der entgegengesetzte Pegel an led2 geschrieben.

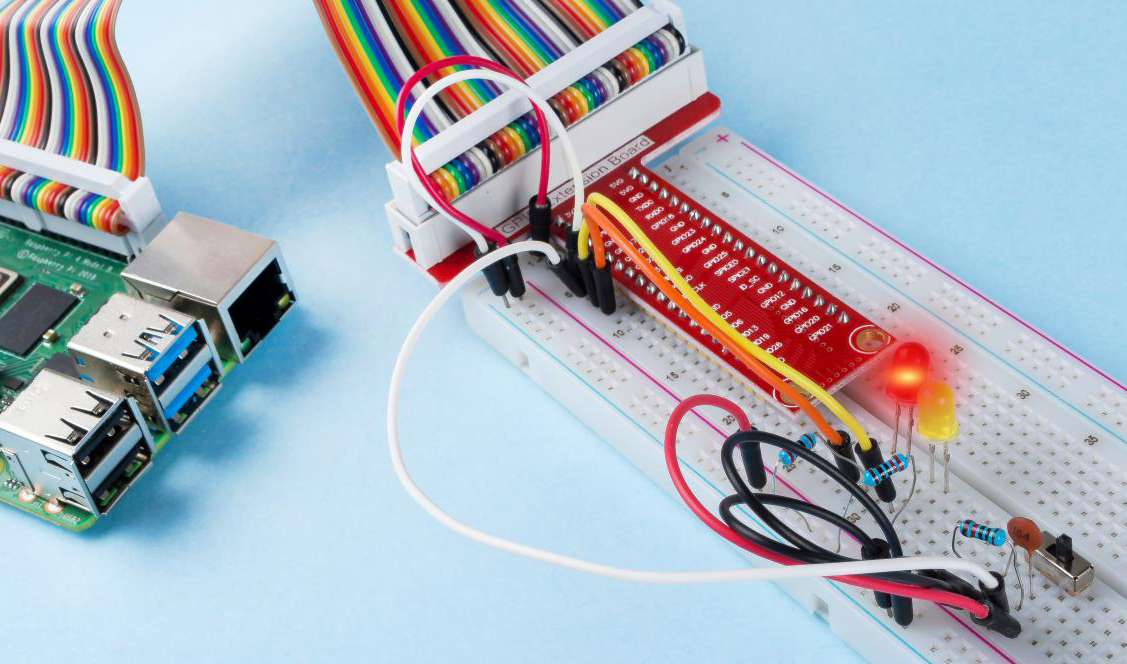

Phänomen-Bild

../_images/image162.jpeg
