1.3.2 Servo

Einführung

In diesem Projekt werden wir lernen, wie man den Servo dreht.

Benötigte Komponenten

Für dieses Projekt benötigen wir folgende Komponenten:

../_images/list_1.3.2.png

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

Raphael Kit

337

Raphael Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENEINFÜHRUNG

KAUF-LINK

GPIO Extension Board

KAUFEN

Steckbrett

KAUFEN

Jumper-Kabel

KAUFEN

Servo

KAUFEN

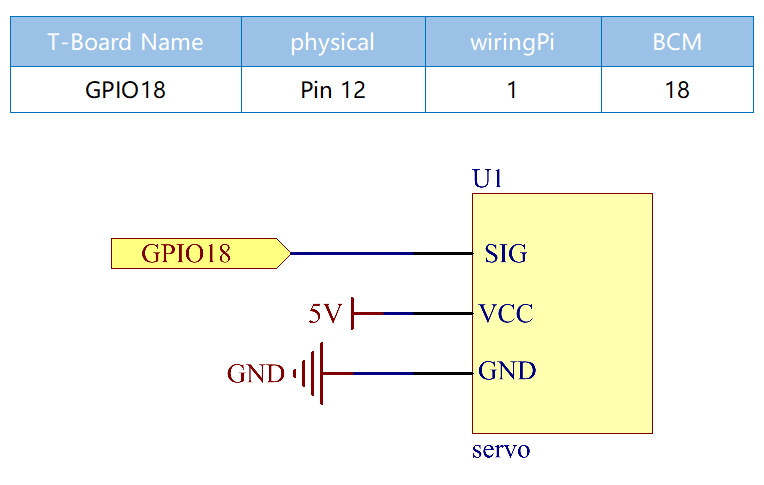

Schaltplan

../_images/image337.png

Experimentelle Verfahren

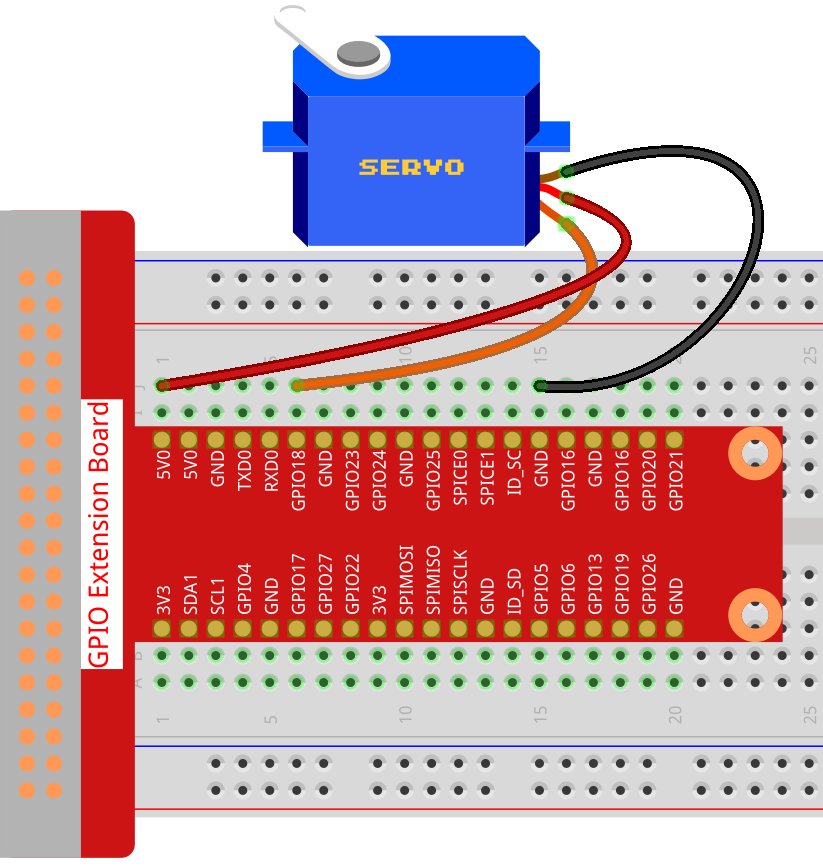

Schritt 1: Bauen Sie den Schaltkreis.

../_images/image125.png

Schritt 2: Gehen Sie zum Ordner mit dem Code.

cd ~/raphael-kit/nodejs/

Schritt 3: Führen Sie den Code aus.

sudo node servo.js

Nachdem das Programm ausgeführt wurde, wird der Servo von 0 Grad auf 180 Grad und dann von 180 Grad auf 0 Grad zirkulär drehen.

Code

const Gpio = require('pigpio').Gpio;

SERVO_MIN_ANGLE = 0
SERVO_MAX_ANGLE = 180
SERVO_MIN_PULSE = 500
SERVO_MAX_PULSE = 2500

ServoPin = new Gpio(18,{mode: Gpio.OUTPUT})

function map(value, inMin, inMax, outMin, outMax){
    return (outMax - outMin) * (value - inMin) / (inMax - inMin) + outMin
}

function angle2pulse(angle){
    return Math.floor(map(angle,SERVO_MIN_ANGLE,SERVO_MAX_ANGLE,SERVO_MIN_PULSE ,SERVO_MAX_PULSE))
}

let angle=90;
let step=5;
setInterval(() => {
    if(angle>=180||angle<=0){
        step=-step
    }
    angle+=step;
    ServoPin.servoWrite(angle2pulse(angle));
}, 20);

Code-Erklärung

const Gpio = require('pigpio').Gpio;

ServoPin = new Gpio(18,{mode: Gpio.OUTPUT})

Importieren Sie das pigpio-Modul und erstellen Sie ein Gpio-Klassenobjekt, ServoPin, um den Ausgang von Gpio18 zu steuern.

SERVO_MIN_ANGLE = 0
SERVO_MAX_ANGLE = 180
SERVO_MIN_PULSE = 500
SERVO_MAX_PULSE = 2500

function map(value, inMin, inMax, outMin, outMax){
    return (outMax - outMin) * (value - inMin) / (inMax - inMin) + outMin
}

function angle2pulse(angle){
    return Math.floor(map(angle,SERVO_MIN_ANGLE,SERVO_MAX_ANGLE,SERVO_MIN_PULSE ,SERVO_MAX_PULSE))
}

Hier wird die Funktion definiert, die den Winkel auf die Impulsbreite abbildet. Das liegt daran, dass die im Gpio-Klasse gekapselte Servosteuerfunktion servoWrite(pulseWidth) die Impulsbreite anstatt des Winkels schreiben muss. Der Winkelbereich des von uns verwendeten Servos liegt zwischen 0~180, welcher auf den Bereich von pulseWidth, 500~2500, abgebildet werden muss.

let angle=90;
let step=5;
setInterval(() => {
    if(angle>=180||angle<=0){
        step=-step
    }
    angle+=step;
    ServoPin.servoWrite(angle2pulse(angle));
}, 20);

Lassen Sie den Servowinkel zwischen 0 und 180 Grad hin und her ablenken.

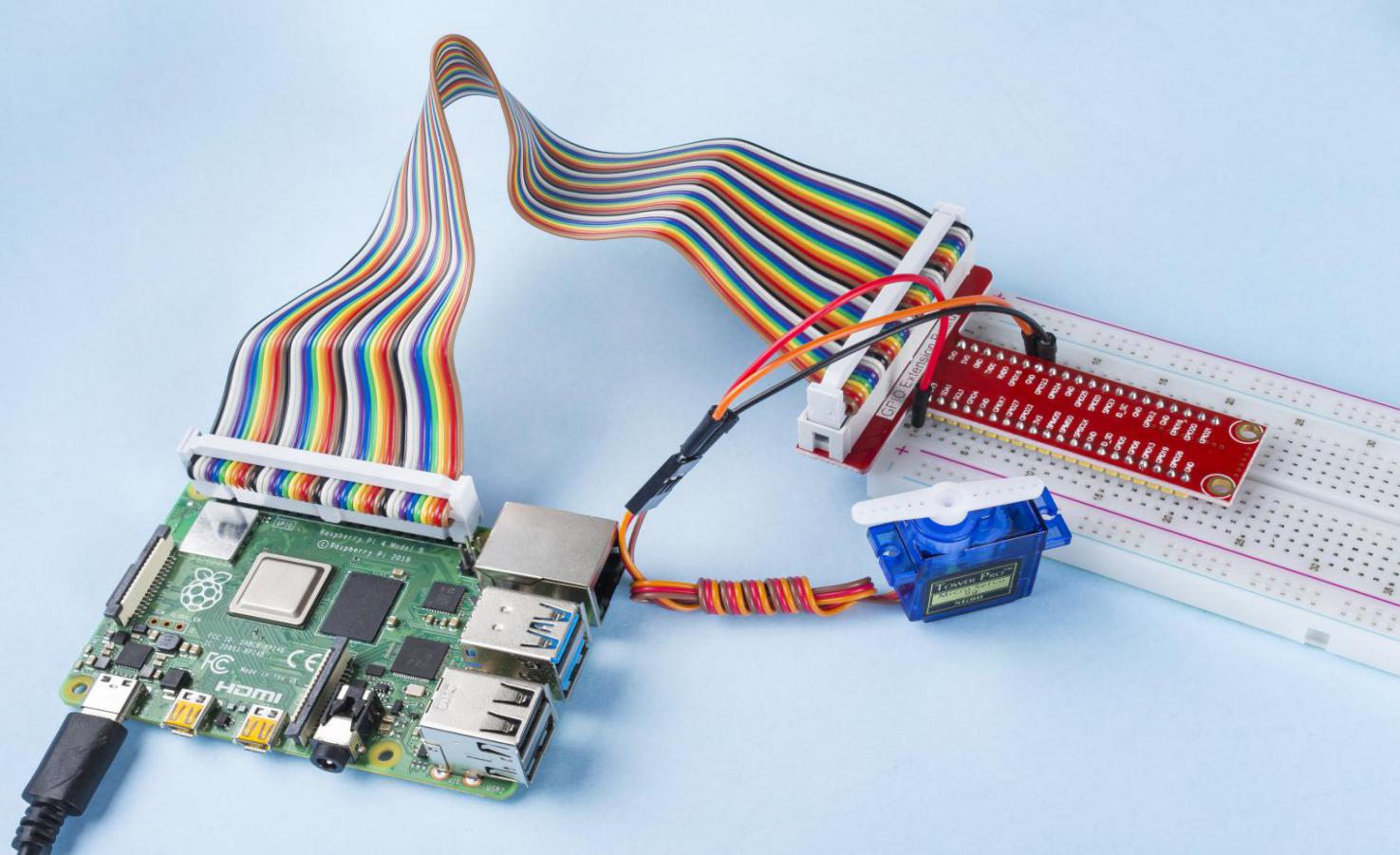

Phänomen-Bild

../_images/image126.jpeg
