2.2.8 Ultraschallsensor Modul

Einführung

Das Ultraschallsensor-Modul verwendet Ultraschall, um Objekte präzise zu erkennen und Entfernungen zu messen. Es sendet Ultraschallwellen aus und wandelt diese in elektronische Signale um.

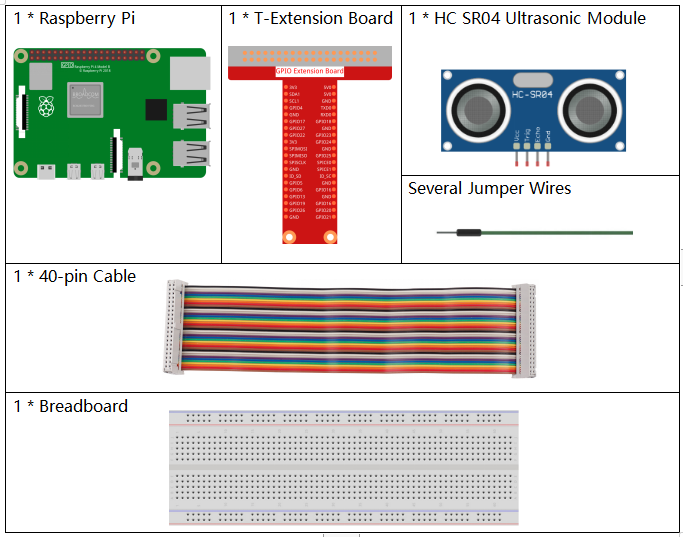

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

../_images/list_2.2.5.png

Es ist definitiv praktisch, ein ganzes Kit zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

Raphael Kit

337

Raphael Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

GPIO Extension Board

KAUFEN

Steckbrett

KAUFEN

Jumper-Kabel

KAUFEN

Ultraschallmodul

KAUFEN

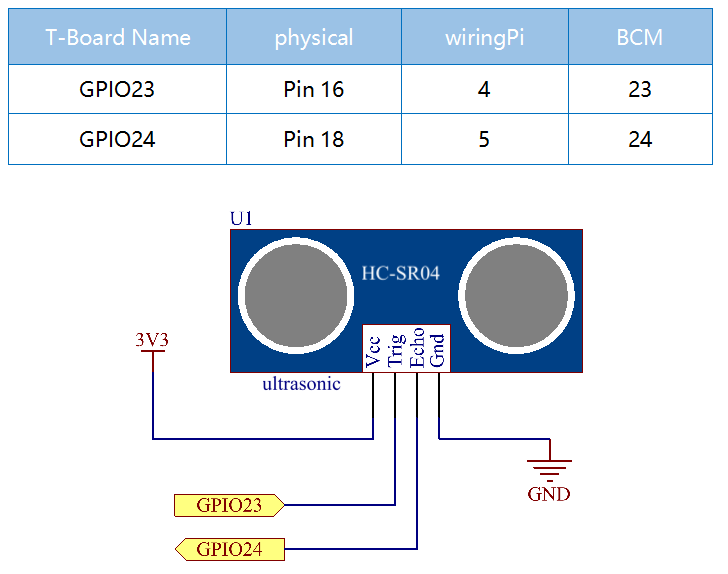

Schaltplan

../_images/image329.png

Experimentelle Verfahren

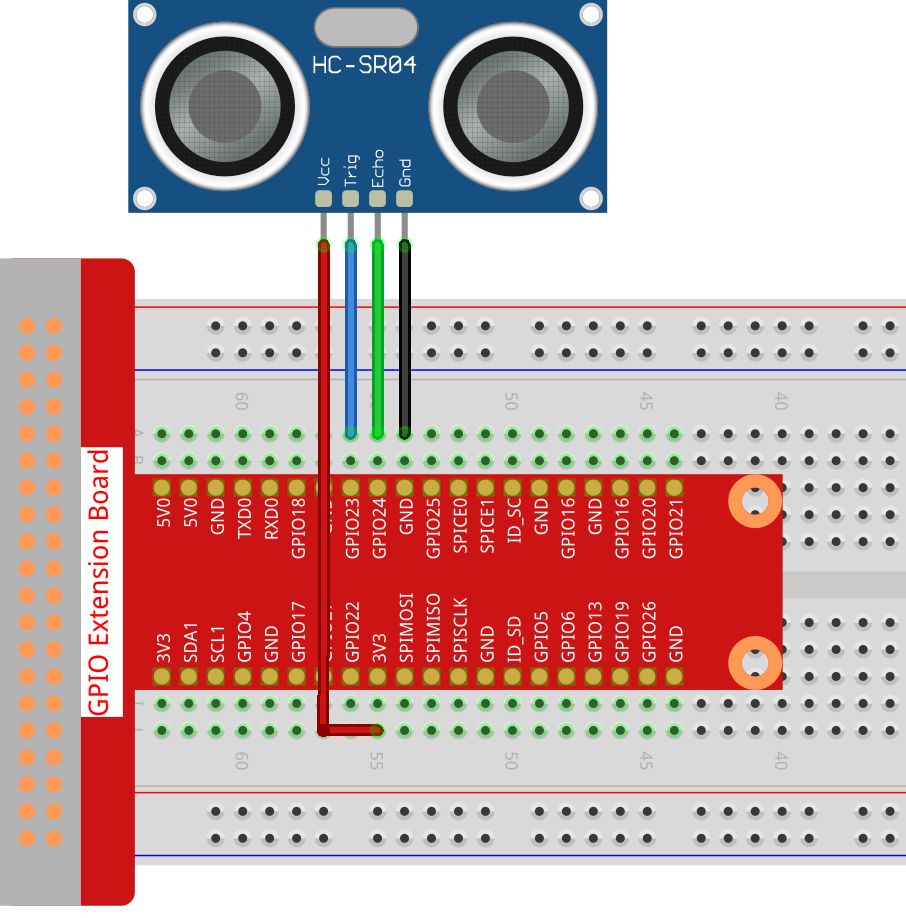

Schritt 1: Bauen Sie den Schaltkreis.

../_images/image220.png

Schritt 2: Gehen Sie zum Ordner des Codes.

cd ~/raphael-kit/c/2.2.8/

Schritt 3: Kompilieren Sie den Code.

gcc 2.2.8_Ultrasonic.c -lwiringPi

Schritt 4: Führen Sie die ausführbare Datei aus.

sudo ./a.out

Nachdem der Code ausgeführt wurde, erkennt das Ultraschallsensor-Modul die Entfernung zwischen dem vorausliegenden Hindernis und dem Modul selbst, und der Entfernungswert wird auf dem Bildschirm angezeigt.

Bemerkung

Wenn es nach dem Ausführen nicht funktioniert oder die Fehlermeldung „wiringPi.h: No such file or directory“ erscheint, beziehen Sie sich bitte auf Installieren und Überprüfen von WiringPi.

Code

#include <wiringPi.h>
#include <stdio.h>
#include <sys/time.h>

#define Trig    4
#define Echo    5

void ultraInit(void)
{
    pinMode(Echo, INPUT);
    pinMode(Trig, OUTPUT);
}

float disMeasure(void)
{
    struct timeval tv1;
    struct timeval tv2;
    long time1, time2;
float dis;

    digitalWrite(Trig, LOW);
    delayMicroseconds(2);

    digitalWrite(Trig, HIGH);
    delayMicroseconds(10);
    digitalWrite(Trig, LOW);

    while(!(digitalRead(Echo) == 1));
    gettimeofday(&tv1, NULL);

    while(!(digitalRead(Echo) == 0));
    gettimeofday(&tv2, NULL);

    time1 = tv1.tv_sec * 1000000 + tv1.tv_usec;
    time2  = tv2.tv_sec * 1000000 + tv2.tv_usec;

    dis = (float)(time2 - time1) / 1000000 * 34000 / 2;

    return dis;
}

int main(void)
{
    float dis;
    if(wiringPiSetup() == -1){ //when initialize wiring failed,print message to screen
        printf("setup wiringPi failed !");
        return 1;
    }

    ultraInit();

    while(1){
        dis = disMeasure();
        printf("%0.2f cm\n\n",dis);
        delay(300);
    }

    return 0;
}

Code-Erklärung

void ultraInit(void)
{
    pinMode(Echo, INPUT);
    pinMode(Trig, OUTPUT);
}

Initialisierung des Ultraschall-Pins; dabei wird Echo auf Eingang und Trig auf Ausgang gesetzt.

float disMeasure(void){};

Diese Funktion dient zur Realisierung der Funktion des Ultraschallsensors durch Berechnung der zurückgegebenen Erfassungsentfernung.

struct timeval tv1;
struct timeval tv2;

Struct timeval ist eine Struktur zur Speicherung der aktuellen Zeit. Die vollständige Struktur lautet wie folgt:

struct timeval
{
__time_t tv_sec;        /* Seconds. */
__suseconds_t tv_usec;  /* Microseconds. */
};

Hierbei steht tv_sec für die Sekunden, die Epoch bei der Erstellung von struct timeval verbracht hat. Tv_usec steht für Mikrosekunden oder einen Bruchteil von Sekunden.

digitalWrite(Trig, HIGH);
delayMicroseconds(10);
digitalWrite(Trig, LOW);

Ein 10us Ultraschallimpuls wird ausgesendet.

while(!(digitalRead(Echo) == 1));
gettimeofday(&tv1, NULL);

Diese leere Schleife dient dazu sicherzustellen, dass beim Senden des Trigger-Signals kein störendes Echo-Signal vorhanden ist und dann die aktuelle Zeit zu erfassen.

while(!(digitalRead(Echo) == 0));
gettimeofday(&tv2, NULL);

Diese leere Schleife stellt sicher, dass der nächste Schritt nicht durchgeführt wird, bis das Echo-Signal empfangen wird und dann die aktuelle Zeit erfasst wird.

time1 = tv1.tv_sec * 1000000 + tv1.tv_usec;
time2  = tv2.tv_sec * 1000000 + tv2.tv_usec;

Umwandlung der von struct timeval gespeicherten Zeit in eine vollständige Mikrosekunden-Zeit.

dis = (float)(time2 - time1) / 1000000 * 34000 / 2;

Die Entfernung wird anhand des Zeitintervalls und der Schallgeschwindigkeit berechnet. Die Schallgeschwindigkeit in der Luft beträgt: 34000cm/s.

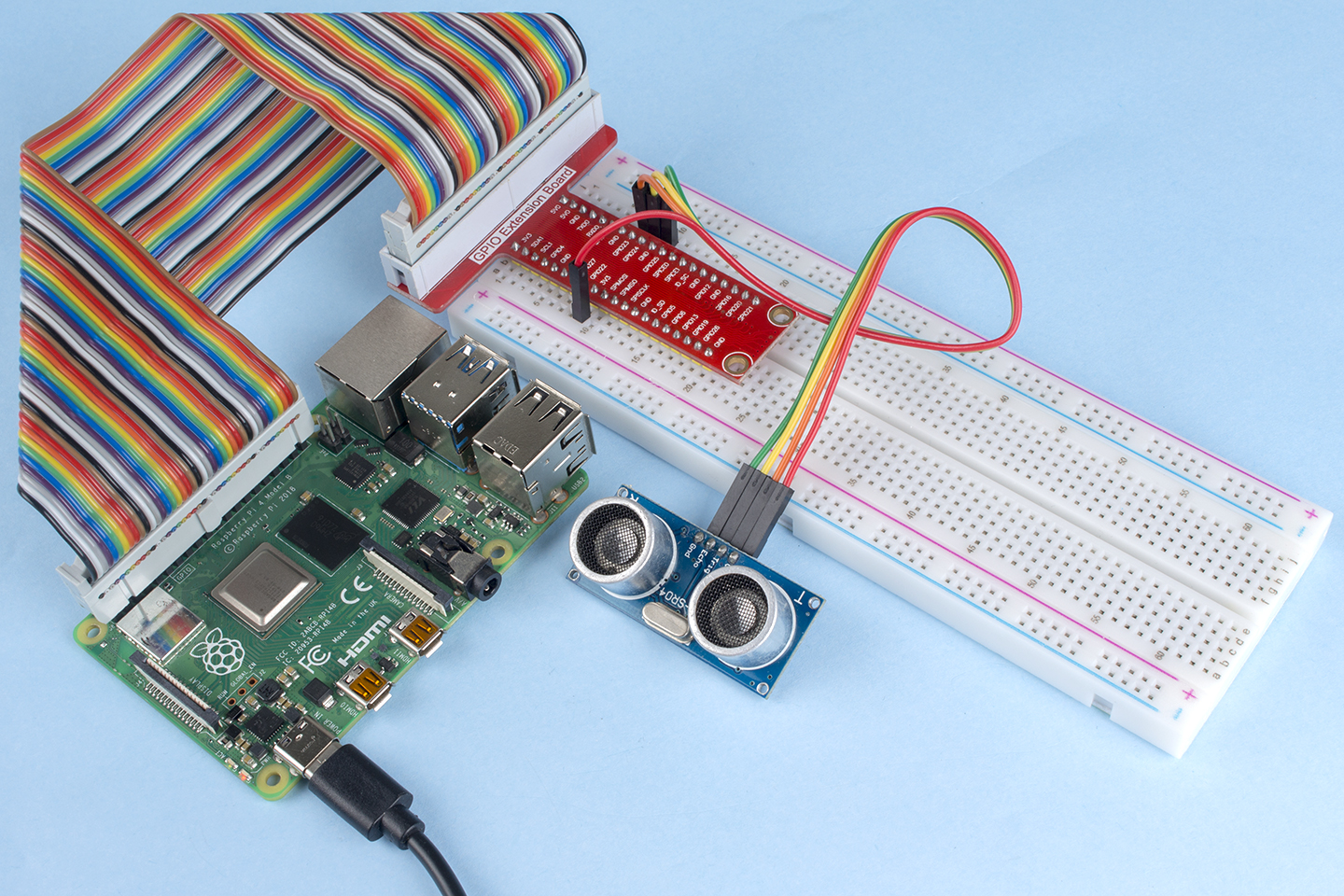

Phänomen-Bild

../_images/image221.jpeg
