通过仪表盘查看与控制

成功安装 pironman5 模块后，系统将在重启后自动启动 pironman5.service 服务。

此时，你可以在浏览器中打开监控页面，查看树莓派的运行信息、配置 RGB 灯效、控制风扇等。访问地址为： http://<ip>:34001。

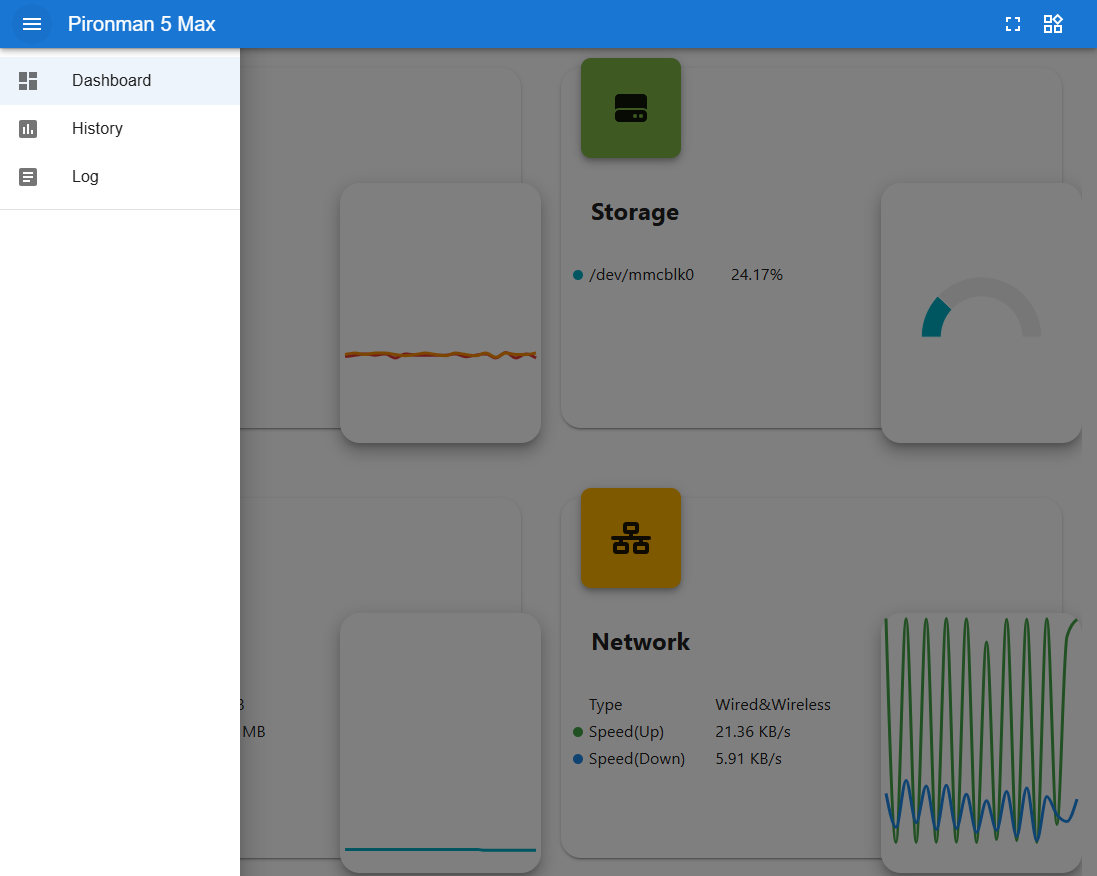

该页面包含 Dashboard（仪表盘）、 History（历史记录）、 Log（日志） 和 Settings（设置） 四个子页面。

../../_images/dashboard_home1.png

仪表盘

仪表盘页面通过多种卡片展示树莓派的实时状态信息，包括：

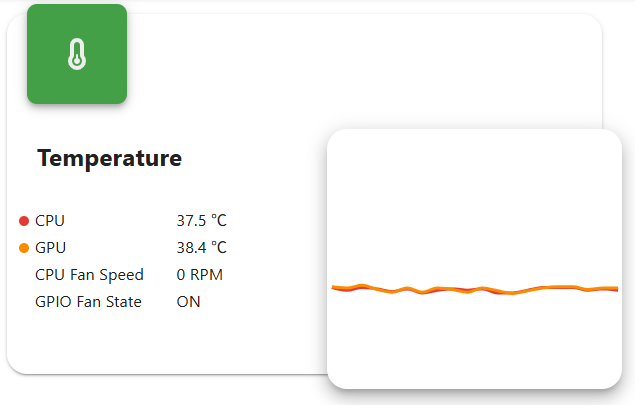

  • Temperature（温度）：查看树莓派的 CPU/GPU 温度和 CPU 风扇转速。 GPIO Fan State 表示两个侧边 GPIO 风扇的运行状态。

    ../../_images/dashboard_tem1.png

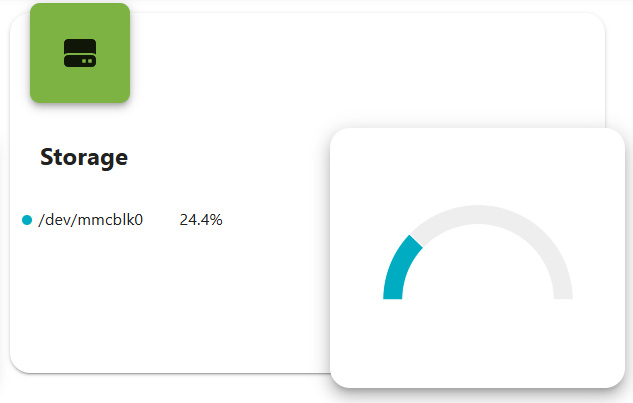

  • Storage（存储）：显示树莓派的存储容量，展示各个磁盘分区的已用与可用空间。

    ../../_images/dashboard_storage1.png

  • Memory（内存）：显示树莓派内存的使用情况及百分比。

    ../../_images/dashboard_memory1.png

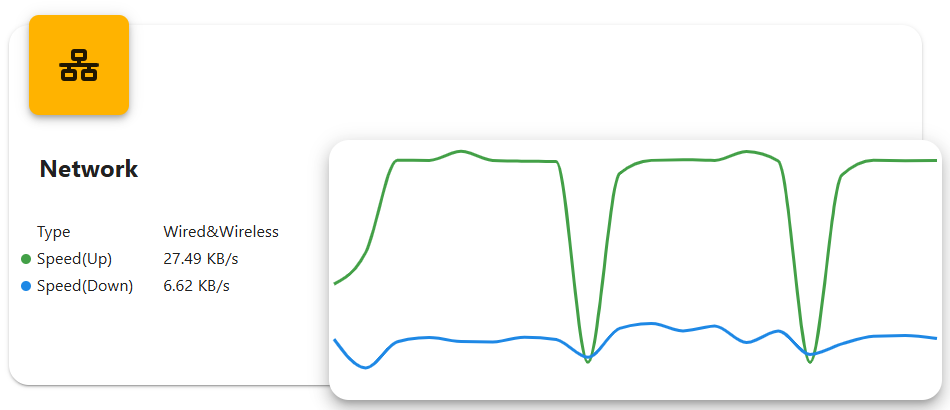

  • Network（网络）：显示当前的网络连接类型、上传速度和下载速度。

    ../../_images/dashboard_network1.png

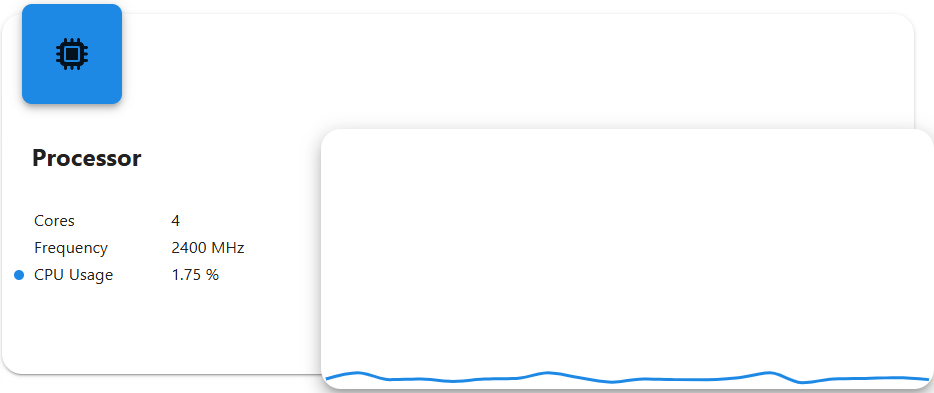

  • Processor（处理器）：展示树莓派 CPU 的性能情况，包括四个核心的状态、运行频率以及 CPU 占用率。

    ../../_images/dashboard_processor1.png

历史记录

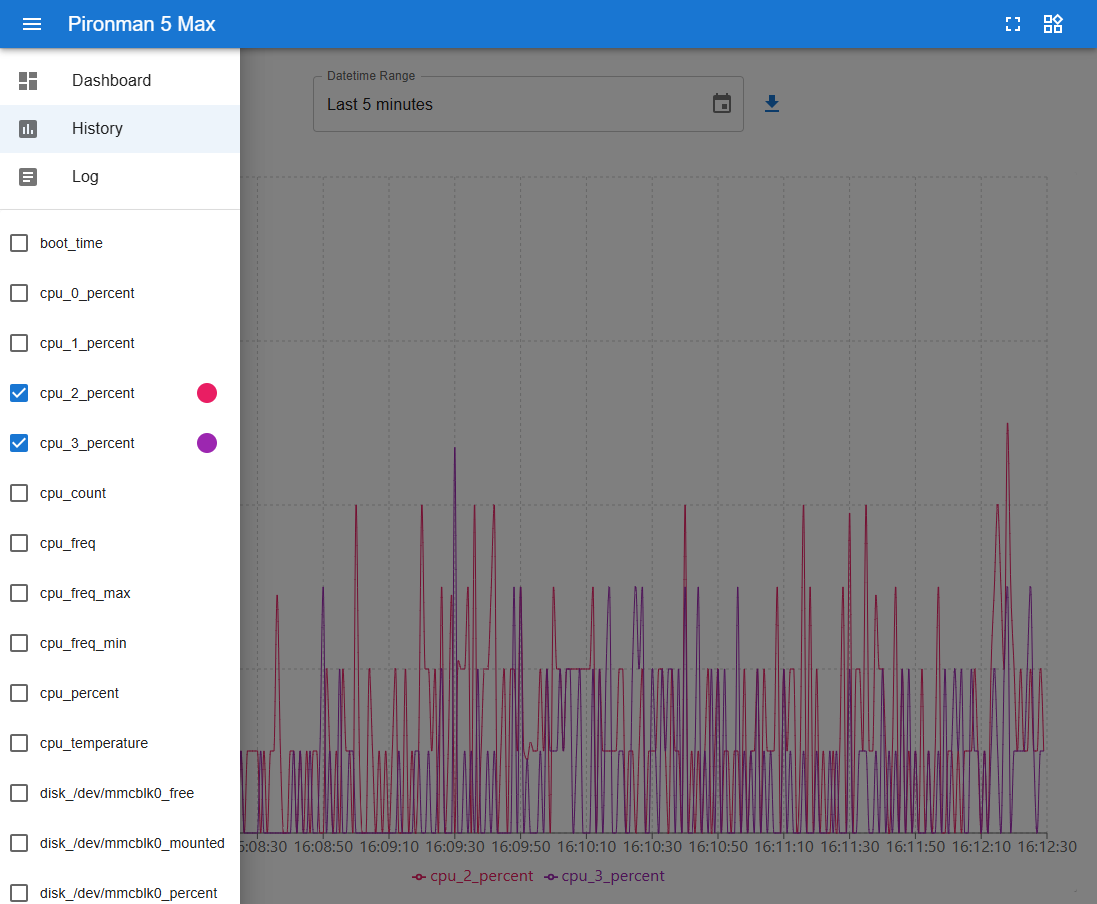

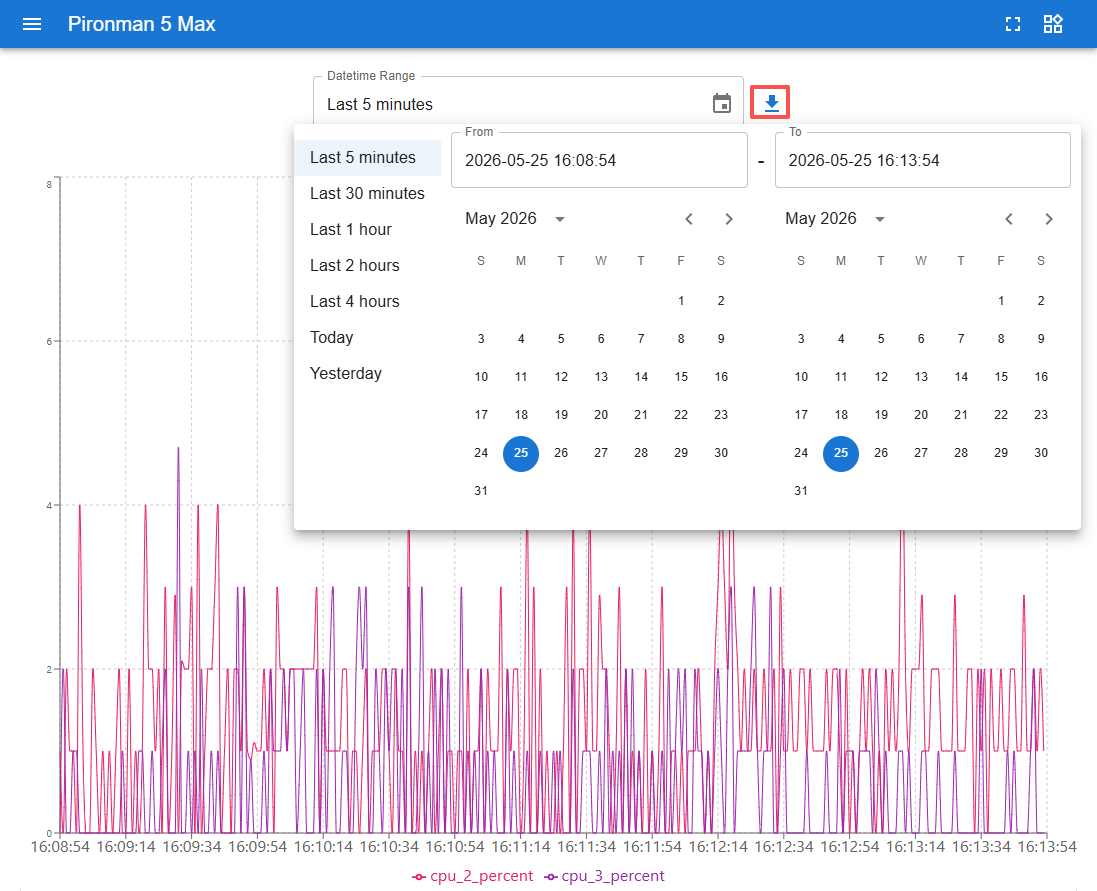

在 History 页面中可以查看历史数据。勾选左侧栏要查看的项目，选择时间范围后即可查看该时段的记录，也可以点击下载保存。

../../_images/dashboard_history11.png ../../_images/dashboard_history21.png

日志

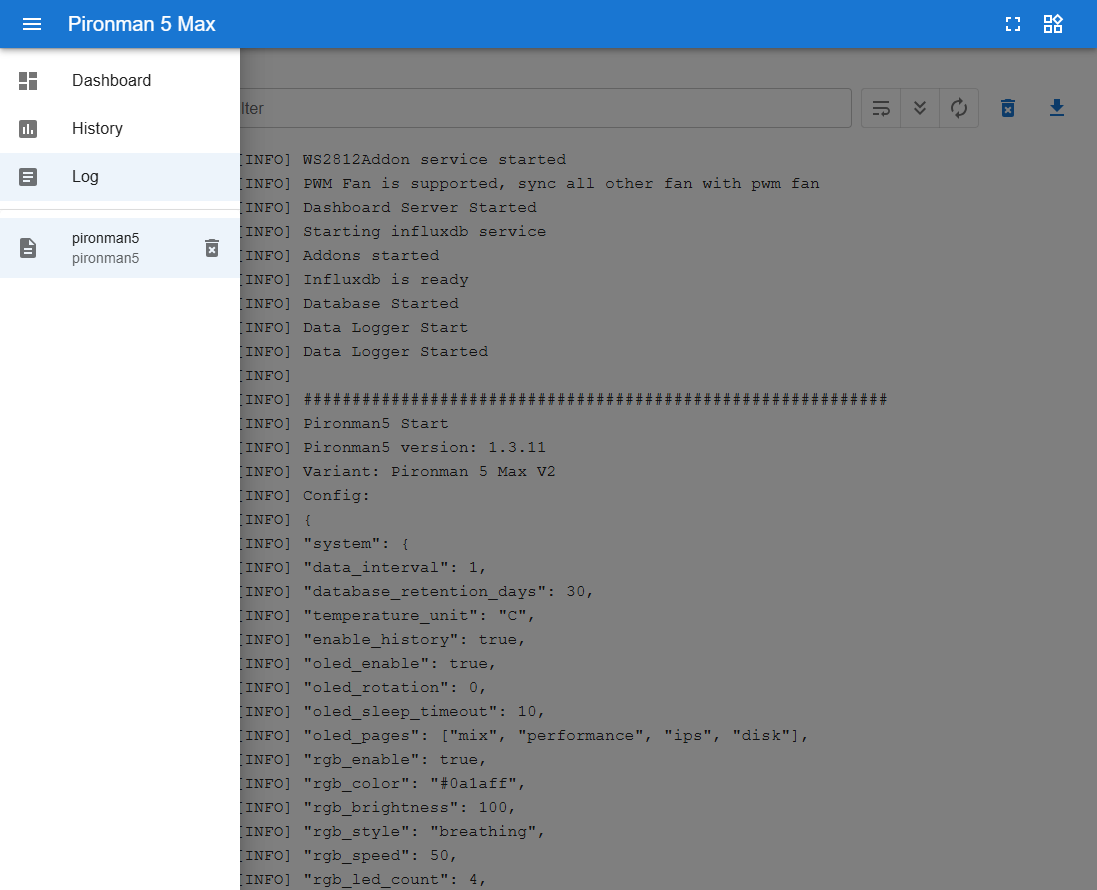

Log 页面用于查看当前 Pironman5 服务的运行日志。

  • 可按级别（Debug、Info、Warning、Error 或 Critical）筛选日志条目。

  • 日志文件也可下载到本地保存。

../../_images/dashboard_log1.png

设置

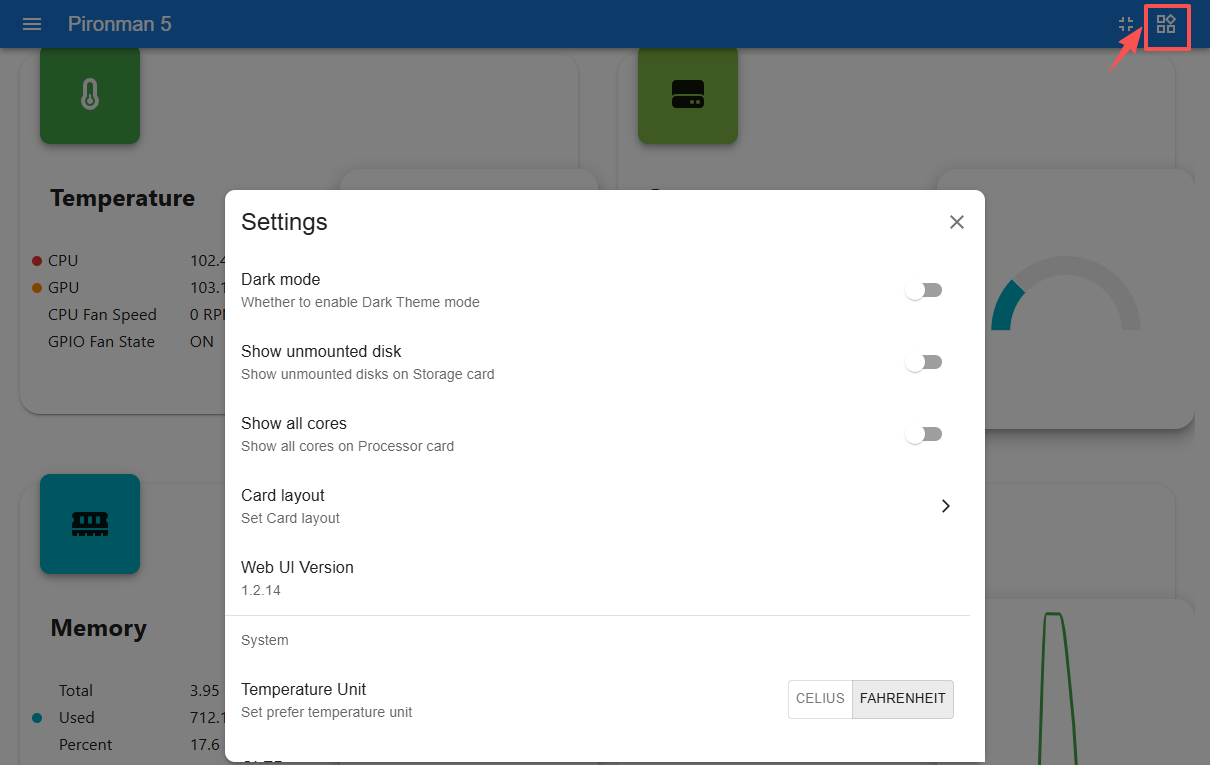

Settings 页面允许你自定义仪表盘显示、系统偏好、OLED 屏幕、RGB 灯效和风扇行为。同时还显示基本的网络信息，如 MAC 地址和 IP 地址。

../../_images/dashboard_setting1.png

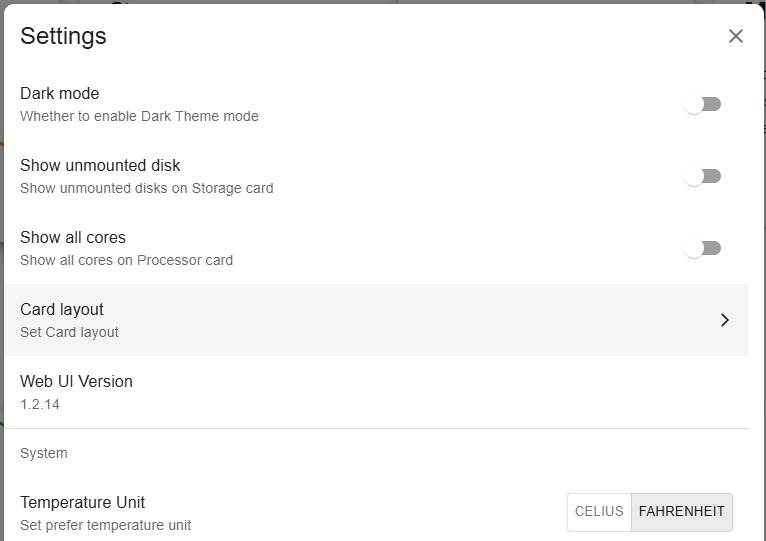

  • Interface（界面）

    配置仪表盘的外观和显示行为。

    ../../_images/dashboard_setting_interface1.png

    • Dark mode（深色模式）：启用或禁用深色主题。

    • Show unmounted disk（显示未挂载磁盘）：在存储卡片上显示未挂载的存储设备。

    • Show all cores（显示所有核心）：在处理器卡片上显示所有 CPU 核心。

    • Card layout（卡片布局）：自定义仪表盘的卡片布局。

    • Temperature Unit（温度单位）：在摄氏度和华氏度之间切换。

    • Web UI Version（Web UI 版本）：显示当前仪表盘的版本号。

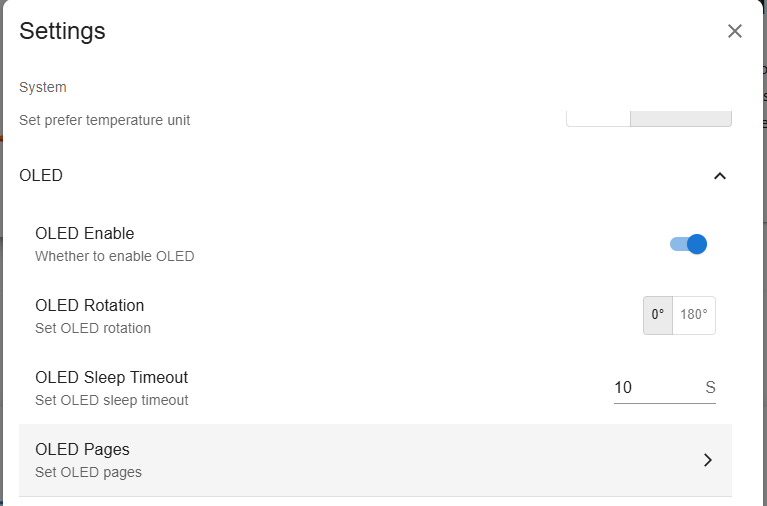

  • OLED

    配置 OLED 屏幕的显示和行为。

    ../../_images/dashboard_setting_oled1.png

    • OLED Enable（OLED 启用）：启用或禁用 OLED 屏幕。

    • OLED Rotation（OLED 旋转）：将 OLED 显示方向在 0° 和 180° 之间切换。

    • OLED Sleep Timeout（OLED 休眠超时）：设置 OLED 屏幕在自动关闭前保持点亮的时间。

    • OLED Pages（OLED 页面）：配置 OLED 屏幕上显示的页面，并调整其显示顺序。

      可用的页面包括：

      • IP Addresses（IP 地址）：显示所有物理网络接口的 IP 地址。

      • Disk Usage（磁盘使用率）：显示所有磁盘的磁盘使用情况。

      • Performance Metrics（性能指标）：显示 CPU 使用率、CPU 温度、RAM 使用率和风扇转速。

      • System Mix（系统综合）：显示 CPU 使用率、CPU 温度和 IP 地址。

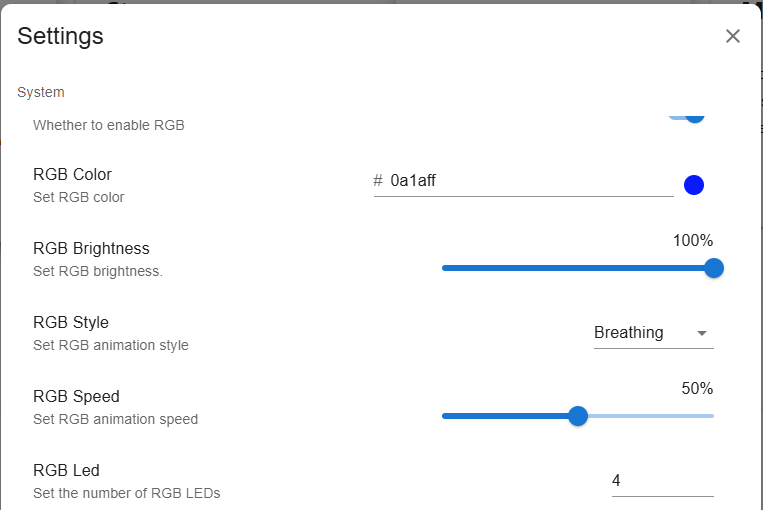

  • RGB

    配置 RGB LED 灯效和行为。

    ../../_images/dashboard_setting_rgb1.png

    • RGB Enable（RGB 启用）：启用或禁用 RGB LED。

    • RGB Color（RGB 颜色）：设置 RGB LED 的颜色。

    • RGB Brightness（RGB 亮度）：调整 RGB LED 的亮度。

    • RGB Style（RGB 模式）：选择 RGB 灯效，包括 None、 Solid、 Breathing、 Flow、 Flow Reverse、 Rainbow、 Rainbow Reverse 和 Hue Cycle。

    • RGB Speed（RGB 速度）：调整所选 RGB 灯效的动画速度。

    • RGB Led（RGB LED 数量）：设置活跃的 RGB LED 数量。

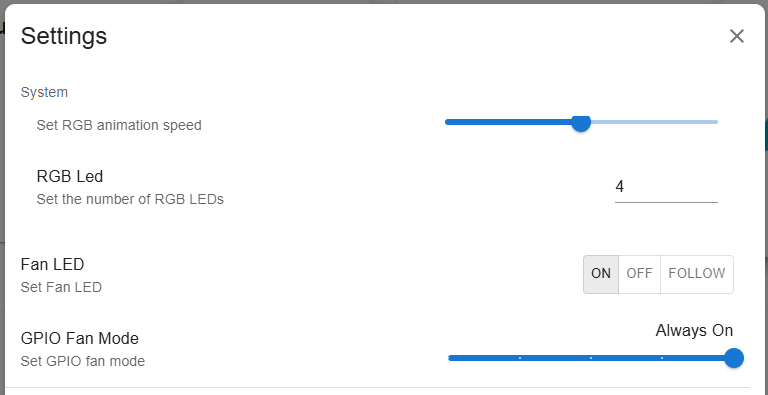

  • GPIO Fans（GPIO 风扇）

    配置两个 GPIO 风扇的工作模式和 LED 行为。

    ../../_images/dashboard_setting_fan1.png

    • Fan LED（风扇 LED）

      控制 GPIO 风扇的 RGB 灯光行为。

      • ON：风扇 LED 始终保持点亮。

      • OFF：风扇 LED 保持关闭。

      • FOLLOW：风扇 LED 跟随系统 RGB 灯效。

    • GPIO Fan Mode（GPIO 风扇模式）

      所选模式决定了 GPIO 风扇的启动温度。

      • Quiet（静音）：GPIO 风扇在 70°C 时启动。

      • Balanced（均衡）：GPIO 风扇在 67.5°C 时启动。

      • Cool（凉爽）：GPIO 风扇在 60°C 时启动。

      • Performance（性能）：GPIO 风扇在 50°C 时启动。

      • Always On（始终开启）：GPIO 风扇始终保持运行。

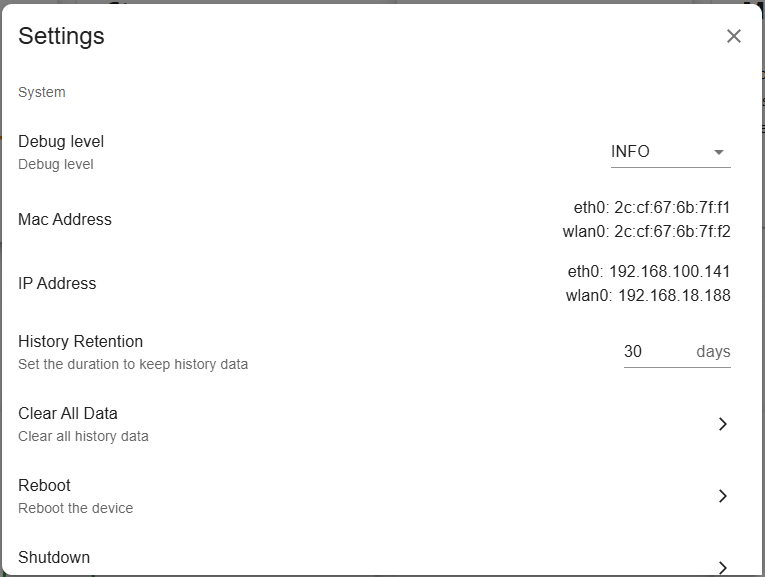

  • System（系统）

    配置系统行为并查看设备信息。

    ../../_images/dashboard_setting_system1.png

    • Debug Level（调试级别）：设置 Pironman 5 服务的日志记录级别。

    • Mac Address（MAC 地址）：显示树莓派网络接口的 MAC 地址。

    • IP Address（IP 地址）：显示树莓派网络接口的 IP 地址。

    • History Retention（历史保留天数）：设置历史数据的存储天数。

    • Clear All Data（清除所有数据）：清除所有记录的历史数据。

    • Reboot（重启）：从仪表盘远程重启树莓派。

    • Shutdown（关机）：从仪表盘远程安全关闭树莓派。
