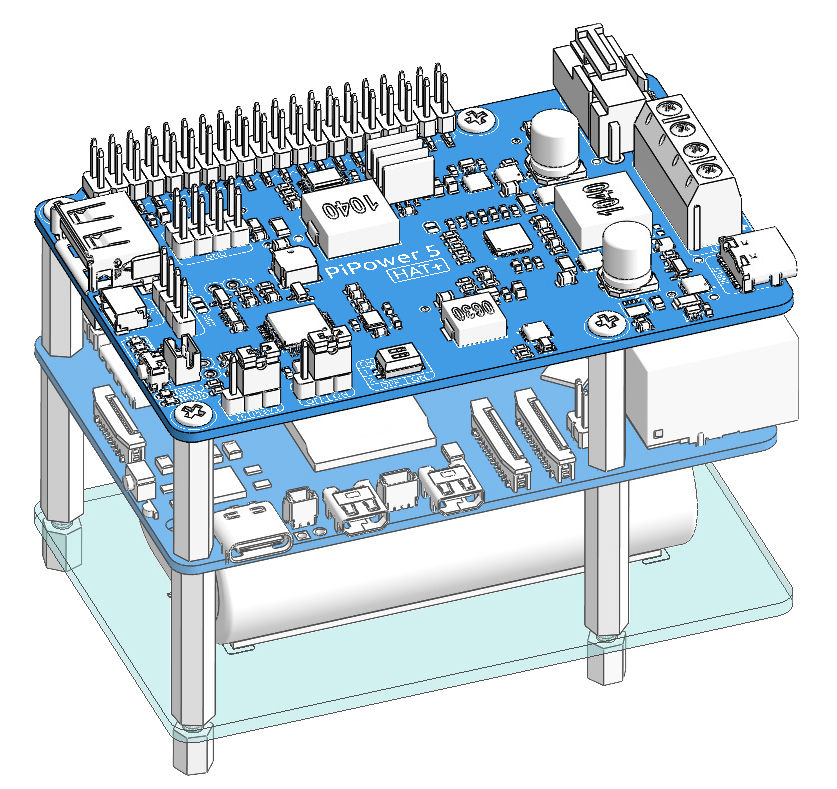

SunFounder PiPower5 - Protégez votre appareil et vos données

Merci d’avoir choisi notre PiPower5.

Le PiPower 5 est une solution UPS polyvalente conçue pour une intégration transparente avec les appareils Raspberry Pi. Il dispose d’une gestion robuste du chemin d’alimentation, de capacités de charge et décharge de deux batteries au lithium, et de protections essentielles contre l’inversion de polarité, la surcharge et la décharge excessive.

Avec une sortie allant jusqu’à 5V/5A, le PiPower 5 assure des performances stables pour une large gamme d’appareils. Sa configuration HAT+ garantit la compatibilité avec le Raspberry Pi 5, tandis que les sorties supplémentaires, y compris un port USB-A et un connecteur 4x2P, offrent une prise en charge pour divers ordinateurs monocarte (SBC) et plateformes de microcontrôleurs, telles qu’Arduino, Pico et ESP32.

Un microcontrôleur intégré gère efficacement les opérations d’alimentation et permet la surveillance en temps réel des paramètres clés via la communication I2C. Ces paramètres incluent la tension d’entrée, la tension de sortie, la tension de la batterie, la capacité de la batterie, l’état de connexion de l’alimentation externe, l’état de charge et la source d’alimentation actuelle (batterie ou USB).

Alliant une gestion avancée de la batterie à une large compatibilité, le PiPower 5 est un outil essentiel pour les passionnés de technologie et les professionnels cherchant à optimiser leurs configurations matérielles.

Caractéristiques

• Entrée : 5-15V, 45W, USB Type-C PD, DC5.5-2.1

• Sortie : 5V/5A via GPIO Raspberry Pi, USB Type-A et connecteurs à broches 2x4P 2.54mm

• Puissance de charge : Jusqu’à 20W

• Spécifications de la batterie : 7.4V 2 cellules 18650 Li-ion, connecteur XH2.54 3P

• Paramètres configurables via cavaliers :

  • Cavalier Default On : Configure si l’appareil s’allume automatiquement lorsqu’il est connecté à l’alimentation.

  • Cavalier Shutdown Signal : Active la détection de l’état d’arrêt de l’appareil.

  • Connecteur pour bouton d’alimentation externe : Connectez un bouton d’alimentation externe pour un contrôle manuel de l’alimentation.

• Indicateurs et boutons intégrés :

  • Indicateur d’état de la batterie

  • Indicateur de source d’entrée

  • Bouton d’alimentation

  • Indicateur de connexion inversée de la batterie

  • Indicateur de puissance de sortie

• Microcontrôleur intégré : ARM Cortex-M23 32 bits, prenant en charge la communication I2C

• Interfaces de communication I2C :

  • GPIO Raspberry Pi

  • SH1.0 4P (compatible avec Qwiic et STEMMA QT)

  • Connecteur à broches 1x4P 2.54mm
